6.3. Управление батареями конденсаторов
В практике эксплуатации применяются различные схемы автоматики, управляющие батареей конденсаторов, в зависимости от напряжения на шинах подстанции,
тока нагрузки или направления реактивной мощности в Линии. Все эти схемы по тому или другому признаку обеспечивают поддержание определенного, экономически выгодного напряжения на шинах подстанции.

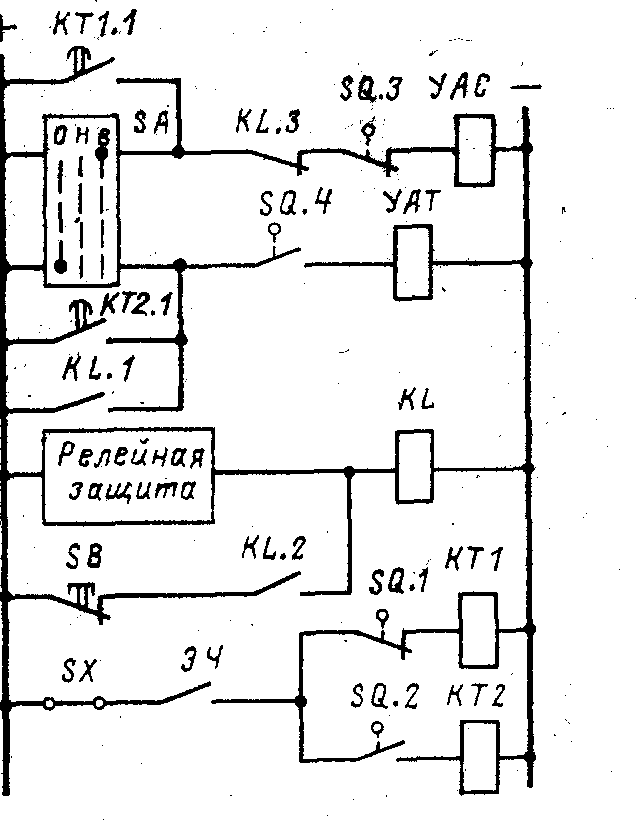

Применяются также схемы управления батареями конденсаторов по заранее заданной программе, например с помощью электрических часов. Как показано на
рис. 6,5, при замыкании контакта электрических часов ЭЧ, что происходит в установленное время, срабатывает реле времени КТ1, контакты которого замыкают цепь на включение выключателя конденсаторной батареи. При включении выключателя переключаются его вспомогательные контакты SQ.1 и SQ.2, размыкая цепь обмотки реле КТ1 и замыкая цепь обмотки реле времени КТ2. Теперь уже при новом замыкании контакта ЭЧ, что должно произойти к тому времени суток, когда уменьшится потребление реактивной мощности с шин подстанции, сработает реле времени KJ2 и подает импульс на отключение конденсаторной батареи. Поскольку контакт ЭЧ держится е замкнутом состоянии около 15 с, в схеме рассматриваемой автоматики использовано два реле времени— КТ1 и КТ2 с уставками 9—10 с. Очевидно, что при таких выдержках времени каждое замыкание контакта ЭЧ будет сопровождаться только одной операцией включения или отключения конденсаторной батареи. Второе же реле времени, которое начнет работать после переключения вспомогательных контактов выключателя, не успеет доработать за время, оставшееся до размыкания контакта ЭЧ.
Цепь включения батареи конденсаторов размыкается контактом KL.3 промежуточного реле KL, которое срабатывает при действии релейной защиты конденсаторной установки и самоудерживается. Питание автоматики оперативным током осуществляется от трансформатора собственных нужд, установленного на шинах подстанции.
ВОПРОСЫ ДЛЯ.САМОПРОВЕРКИ
1. Зачем необходимо регулировать напряжение у потребителей?
2. Как осуществляется регулирование напряжения на подстанциях?
3. Что такое встречное регулирование и как оно осуществляется?
4. Какие виды блокировок применяются в схемах АРНТ?
5. Как осуществляется регулирование напряжения на щинах подстанции с помощью батареи конденсаторов?
Глава седьмая
АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ ЧАСТОТЫ И АКТИВНОЙ МОЩНОСТИ
7.1. Общие сведения
Частота переменного электрического тока является одним из главных показателей качества электрической энергии, вырабатываемой генераторами электростанций и поставляемой потребителям. От частоты переменного тока зависит частота вращения электродвигателей, а следовательно, и производительность вращаемых ими механизмов (станков, насосов, вентиляторов и т.д.). При понижении частоты их производительность понижается. Повышение же частоты приводит к перерасходу электроэнергии. Таким образом, всякое отклонение частоты от номинального значения наносит ущерб народному хозяйству. Поэтому, а также по ряду других важных причин, частота переменного тока нормируется.
Номинальное значение частоты переменного тока составляет 50 Гц. Допустимое отклонение от номинального значения составляет ±0,1 Гц. Допускается кратковременная работа с отклонением ±0,2 Гц.

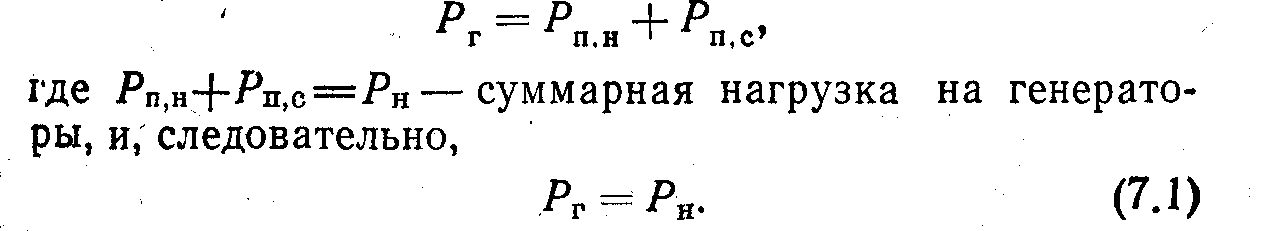

Выработка и потребление активной мощности (далее везде слово «активная» опускается) происходит одновременно. Поэтому в нормальном режиме мощность, вырабатываемая генераторами электростанций, Рг должна быть равна сумме мощности, потребляемой нагрузкой потребителей, Яп,н и мощности, расходуемой на потери в проводах линий электропередачи и других элементах электрической сети, Рп,с, т. е.
Равенство (7.1)'определяет условие баланса выработки и потребления мощности, при соблюдении которого частота остается неизменной. Однако нагрузка энергосистемы, которая в каждый момент времени зависит от количества включенных потребителей и их загрузки, практически не остается постоянной, а непрерывно изменяется, что приводит к нарушению баланса (7.1).
Пример изменения нагрузки в энергосистеме в течение суток характеризуется графиком, приведенным на рис. 7.1. Из графика видно, что в утренние и особенно в
вечерние часы нагрузка достигает максимальных, а в ночные часы, наоборот, минимальных значений. При этом разница между этими значениями может составлять 30—50 %. В таких условиях поддержание номинальной частоты в энергосистеме требует соответствующего и своевременного изменения мощности генераторов электростанций.
