Привод стояночного тормоза

Привод стояночного тормоза предназначен для торможения машины при ее стоянке на горизонтальном участке, на спусках и подъемах и для притормаживания машины при буксировке на суше.

Торможение машины осуществляется затягиванием ленты левого остановочного тормоза с помощью рукоятки (3).

Ввиду того, что при прямолинейном движении соединительный вал левого борта вращается как одно целое с грузовым валом коробки передач и соединительным валом правого борта, при затягивании ленты остановочного тормоза затормаживаются одновременно ведущие колеса левого и правого бортов.

Перед механиком-водителем установлено световое табло ОТПУСТИ РУЧНОЙ ТОРМОЗ , которое загорается после затормаживания машины стояночным тормозом и предупреждает механика-водителя о необходимости снятия машины со стояночного тормоза перед началом движения.

Система включает в себя следующие узлы: масляный на­сос (33) (рис. 24), масляный фильтр-гидроциклон (34), клапан­ную коробку (19), клапан плавности включения главного фрик­циона (15), золотниковую коробку (37), сервобустеры переклю­чения передач (6 и 13), масляный радиатор (17), перепускной клапан (14) и трубопроводы.

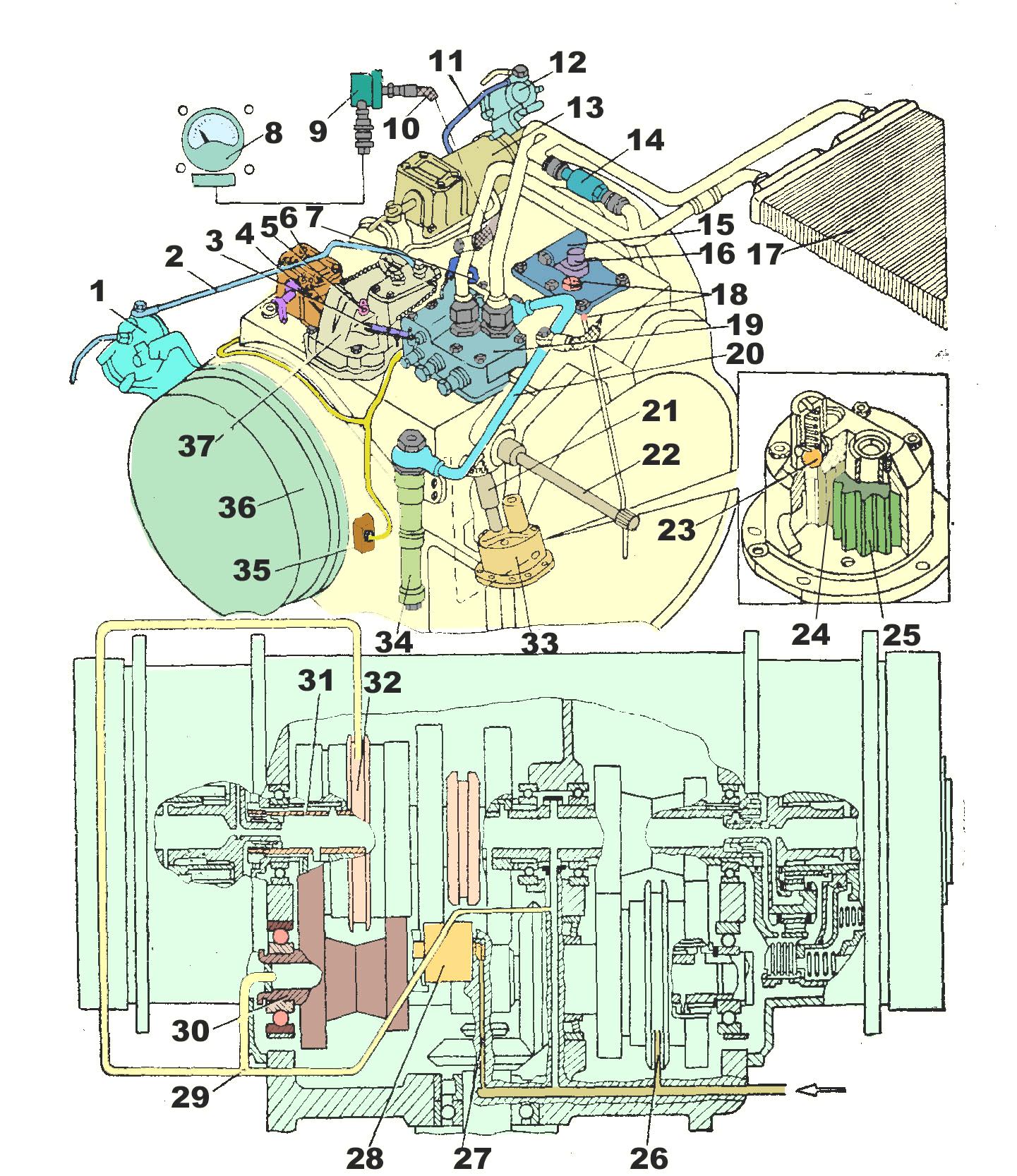

Рис. 24. Система смазки и гидроуправления силовой передачи

1 – гидроцилиндр левого остановочного тормоза; 2 – трубопровод к гидроцилиндру левого остановочного тормоза; 3 – рычаг золотника правого поворота; 4 – рычаг золотника левого поворота; 5 – рычаг золотника остановочных тормозов; 6 – сервобустер II и III передач КП; 7 – рычаг золотника главного фрикциона; 8 – ма­нометр системы смазки силовой передачи; 9 – приемник манометра: 10 – гибкий шланг; 11 – трубопровод к гидроцилиндру правого остановочного тормоза; 15 – гидроцилиндр правого остановочного тормоза; 13 – сервобустер IV и V передач КП; 14 – перепускной клапан; 15 – клапан плавности включения главного фрикциона: 16 – сапун КП; 17 – масляный радиатор; 18 – пробка заправочного отверстия с указателем уровня масла (щупом); 19 – клапанная коробка; 20 – трубопровод от гидроциклона к клапанной коробке; 21, 22 – валики привода масляного насоса; 23 – редукционный клапан; 24 – ведомая шестерня масляного насоса; 25 – веду­щая шестерня масляного насоса; 26 – трубки подвода смазки к вилке синхрониза­тора IV и V передач; 27 – канал подвода смазки к подшипнику промежуточной шестерни заднего хода; 28 – промежуточная шестерня заднего хода; 29 – трубопро­вод подвода смазки к вилке синхронизатора II и III передач; 30 – ведомый вал коробки передач; 31 – грузовой вал коробки передач; 32 – синхронизатор: 33 – мас­ляный насос; 34 – масляный фильтр – гидроциклон; 35 – трубопровод подвода смаз­ки к ведомому валу КП; 36 – левый механизм поворота; 37 – золотниковая ко­робка.

Проверка регулировки привода управления стояночного и остановочных тормозов и их регулировка

Инструмент, принадлежности: ключи 1314, 1417, удлинитель, вороток, сменная головка 27, щуп и плоскогубцы.

Для проверки регулировки привода управления стояночного и остановочных тормозов вытянуть на себя до отказа рукоятку стояночного тормоза.

Рис. 30. Схема привода управления стояночным тормозом

1 – корпус стопора; 2 – валик; 3 – рукоятка; 4 – тяга; 5 – нижний па­лец тормозной ленты; 6 – верхний палец тормозной ленты; 7 – рычаг тормоза; 8 – ролик рычага; 9 – рычаг привода стояночного тормоза; 10 – конечный выключатель; 11 – пружина; 12 – стопор

Если рукоятка (55) (рис. 29) выходит за корпус (60) стопора на четырнадцать зубьев и более, отрегулировать привод стояночного и остановочных тормозов в такой последовательности:

– вывернуть болты крепления ребристого листа корпуса и поднять его до установки на стопор;

– переместить рукоятку стояночного тормоза так, чтобы рычаг (61) касался упора (63);

– проверить щупом величину зазора между рычагом (56) и роликом (7) рычага. Он должен быть 0,3–1 мм. В случае отклонения отрегулировать зазор, для чего:

– затянуть гайки (52) до отказа, затем отпустить их на восемь оборотов каждую;

– расстопорить тягу (64), ослабив гайку (59);

– отсоединить проушину (58) от рычага мостика и, вворачивая (выворачивая) ее, отрегулировать длину тяги (64) так, чтобы был обеспечен зазор 0,3–1 мм между рычагом (56) и роликом (7) рычага;

– соединить проушину (58) с рычагом мостика и застопорить тягу (64) гайкой (59).

Установить ребристый лист корпуса на место и закрепить его.

Бортовые передачи

Бортовая передача предназначена для постоянного увеличения крутящего момента, подводимого к ведущим колесам.

Тип – однорядный понижающий планетарный редуктор. Состоит из корпуса (1) (рис. 31) в котором выполнена эпициклическая шестерня; ведущего вала (9) с солнечной шестерней; трех сателлитов (10); ведомого вала (водила) (8); крышки (2).Работа бортовой передачи. Крутящий момент от ПМП через валы (16, 18) и муфты (15) передается на солнечные шестерни, жестко связанные с ведущими валами (9). Сателлиты (10), обкатываясь по неподвижным эпициклическим шестерням, вращают водило (8). Крутящий момент от водил передается на ведущие колеса. Одновременно от ведущего вала (9) через ведущую шестерню (5) привода спидометра вращение передается на вал (6) привода спидометра.

Рис. 31. Бортовая передача

1 – корпус бортовой передачи с эпициклической шестерней; 2 – крышка бортовой передачи; 3 – корпус привода спидометра; 4 – втулка с маслосгонной резьбой; 5 – ведущая шестерня привода спидометра; 6 – вал с ведомой шестерней привода спидометра и датчика пути; 7 – стопорный болт; 8 – ведомый вал (водило) планетарного ряда; 9 – ведущий вал с солнеч­ной шестерней; 10 – сателлит; 11 – зубчатый венец муфты полужесткого соединения; 12 – пробка заправочного отвер­стия; 13 – пробка отверстия для слива масла; 14 – правая бортовая передача; 15 – муфты полужесткого соединения; 16– правый соединительный вал; 17 – коробка передач; 18 – левый соединительный вал; 19 – левая бортовая передача; 20 – кольцо лабиринтного уплотнения;

21 – пробка крепления ведущего колеса; 22 – распорный конус; 23 – сапун с набивкой; 24 – ось сателлита
