Загасання сигналу в кабелях

Загасання сигналу в кабелях залежить від частоти. Загасання сигналу на одному кілометрі називається питомим загасанням α. Питоме загасання вимірюється в децибелах на метр (дБ/м) і приводиться в довідниках у вигляді таблиць або графіків. Ця величина характеризує втрати рівня сигналу при його проходженні через один метр кабелю і дозволяє порівнювати кабелі різних марок.

Отже, загасання тим більше, чим більше довжина кабелю і чим більше частота сигналу.

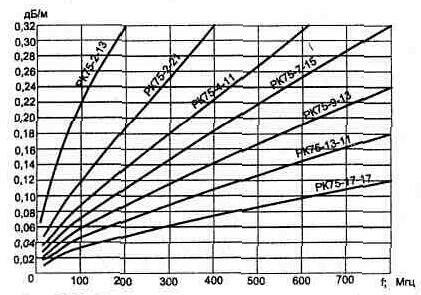

На рис. 3 приведені залежності питомого загасання коаксіальних кабелів різних марок від частоти. Користуючись ними, можна підрахувати загасання сигналу в кабелі, при відомій його довжині, на будь-якій частоті. З графіка видно, що питоме загасання залежить від товщини кабелю: чим він товстіший, тим питоме загасання менше.

1. Питоме загасання коаксіальних кабелів

Існує і емпірична формула для розрахунку α:

,

де частота вимірюється в МГц.

Загасання, що вноситься лінією, визначається по формулі

,

де – довжина лінії, на якій визначається затухання.

У таблиці 2 приведені значення погонного загасання для двох коаксіальних кабелів, широко використовуваних в системах кабельного телебачення. В таблиці: d, D – діаметри внутрішній (центральної жили) та зовнішній (оплітки).

Таблиця 2
Найменування	d, мм	D, мм	α, дБ/км на частотах, Мгц
			50	100	200	300	500	1000
РК 75-4-11	0,72	4,6	1,0	1,3	1,9	2,2	3	5
РК 75-9-12	1,2	9	0,4	0,5	0,9	1,0	1,5	2

Окрім коаксіальних кабелів при побудови комп’ютерних мереж широке застосування знаходять кабелі типу “звита пара”. Затухання в таких кабелях вимірюється в децибелах на метр для певної частоти чи діапазону частот сигналу. Залежність затухання кращого із таких кабелів (категорія 5) залежно від частоти наведено в табл. 3. Достоїнством таких кабелів є суттєве (≈ на 30 дБ) ослаблення рівня завад.

Таблиця 3

f , МГц	0,772	1,0	4,0	8,0	10,0	16,0	20,0	25,0	31,25	62,5	100,0
α, дБ/м	1,8	2,0	4,0	5,8	6,5	8,2	9,3	10,4	11,7	17,0	22,0

Загасання сигналу в оптичному волокні

Передавачі для оптичного волокна, що випускається в даний час вітчизняними і зарубіжними виробниками, мають потужність, наведену нижче.

Параметри	Світлодіод (led)	Інжекційні лазерні діоди
Вихідна потужність	0,5 - 11,5 мВт	3 - 10 мВт

Таке волокно має загасання в розрахунку на один кілометр, яке наведено в табл. 4. Мале загасання і невелика дисперсія дозволяють будувати ділянки ліній без ретрансляції протяжністю до 100 км і більш.

Таблиця 4. Загасання в стандартному одномодовому волокні в діапазонах 1310 і 1550 нм.

Довжина хвилі, нм Максимальне загасання у волокні за стандартом IEC 60793-2, дБ/км Звичайне загасання в кабелі, дБ/км 1310 0,4 0,35 1550 0,3 0,25

Знаючи значення ослаблення в окремих елементах каналів передачі даних, їх частотні характеристики, відстані розповсюдження в них сигналів, неважко визначити загальне ослаблення сигналу на вході відповідних приймальних пристроїв.
