2.4. Обоснование выбора модели, её описание

Модель представляется на фигуре. Позу выбирают таким образом, чтобы наиболее полно представить достоинства модели (рис. 3). В правом нижнем углу делается уменьшенное графическое изображение модели со стороны спины.

Модель главным образом должна соответствовать внешнему облику человека, его возрасту, телосложению.

В данном разделе выполняется подробное описание модели по следующей примерной схеме:

  1. название (вид), назначение изделия, материал и т. п.; например: «костюм мужской повседневный для мужчин средней возрастной группы, из полушерстяной ткани с лавсаном, в мелкую полоску или клетку»;

  2. форма (силуэт), покрой, застёжка; например: «пиджак удлинённый прилегающего силуэта, однобортный с застёжкой по левому борту на две петли и пуговицы, лацканы широкие овальной формы»;

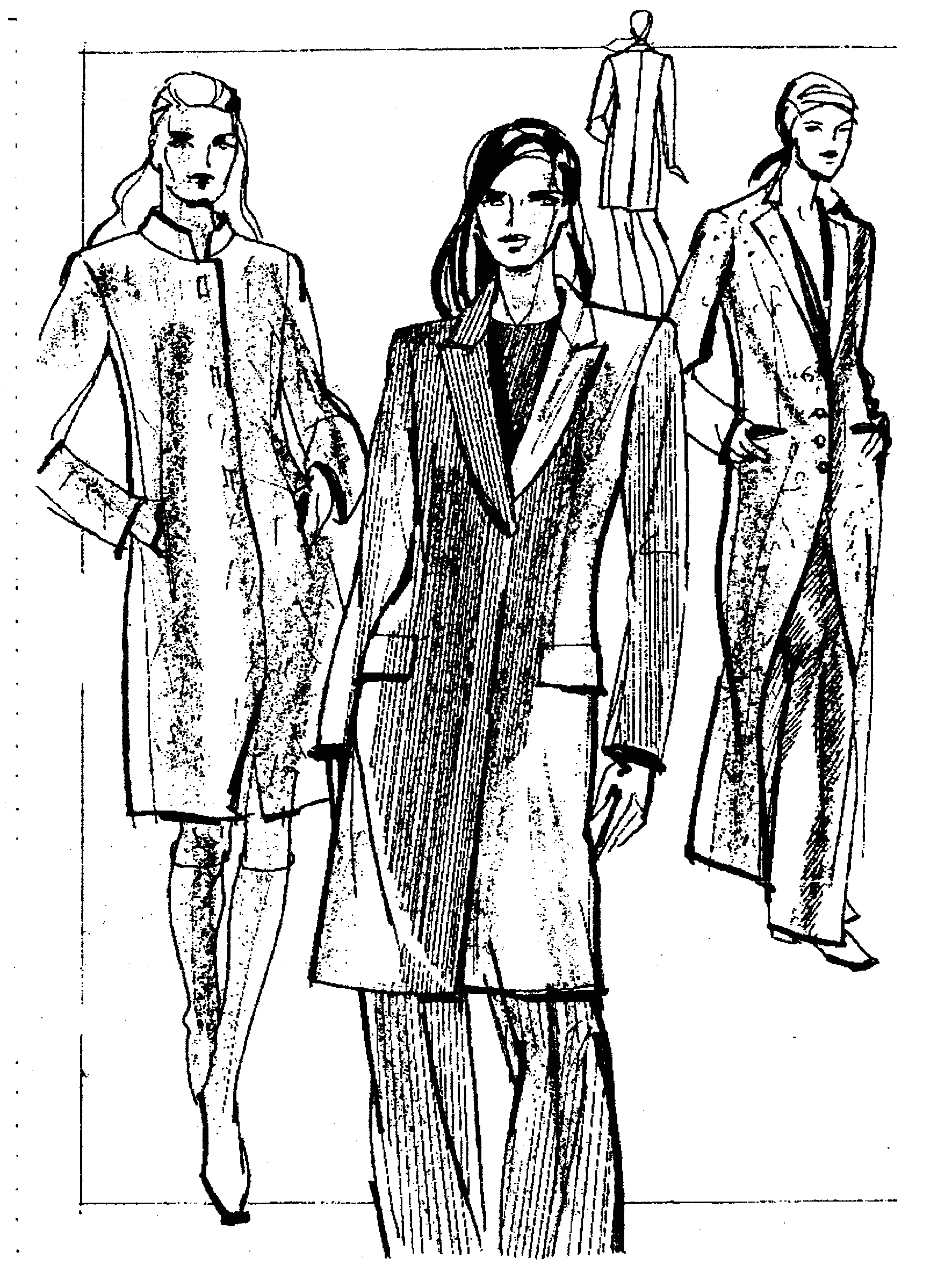

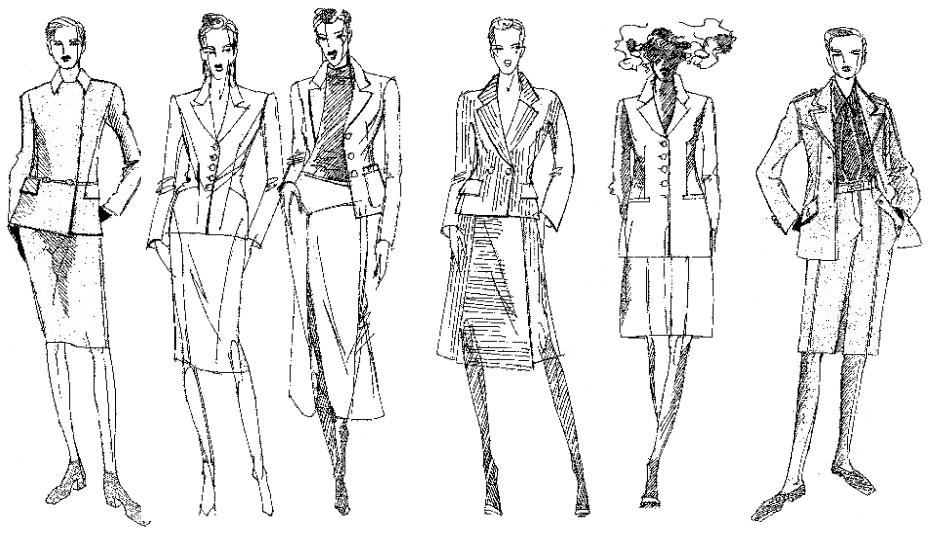

Рисунок 1 – Эскизы моделей модных силуэтных форм

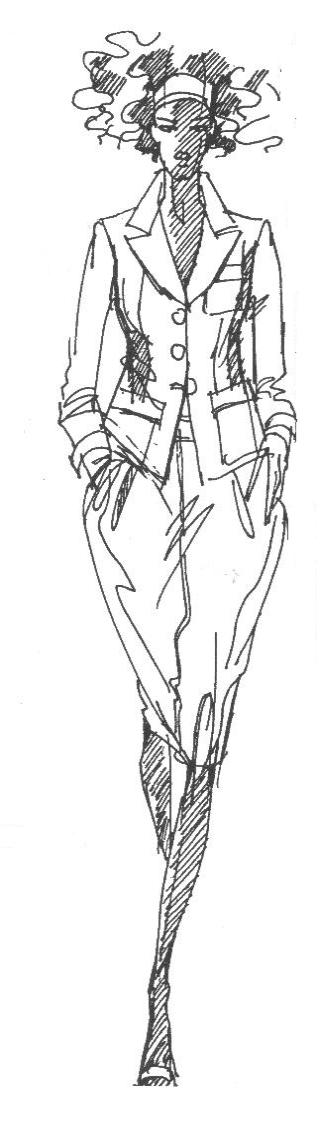

Рисунок 3 – Эскиз модели

  1. характеристика конструкции полочек; например: «полочки с отрезными бочками, передними вытачками (по одной на полочке), переходящими в вытачки разрезов боковых карманов. Боковые карманы с клапанами и обтачками обработаны в разрезах, расположенных горизонтально (или наклонно). На левой полочке обработан верхний карман с листочкой»;

  2. характеристика конструкции спинки; например: «спинка из двух частей со швом посередине, заканчивающимся внизу шлицей»;

  3. характеристика конструкции рукавов; например: «рукава втачные двухшовные (с переднем и локтевым швами). Локтевые швы внизу заканчиваются открытыми шлицами, отделанными (каждая) двумя пуговицами»;

  4. характеристика конструкции воротника; например: «воротник пиджачного типа с тупыми концами»;

  5. характеристика подкладки; например: «пиджак с подкладкой до низа. В подкладке обработаны два внутренних кармана с обтачками из основной ткани»;

  6. вид отделки бортов, лацканов, низа и т. п.; например: «борта, лацканы, воротник, низ, клапаны карманов и шлица отделаны в чистый край»;

  7. рекомендуемые размеры и роста; например: «костюм рекомендуется изготовлять размеров 46–52, ростов II–V, средней полноты».

Поясные изделия (брюки, юбки) следует описывать по силуэту, количеству продольных и поперечных швов и вытачек, виду застёжки, пояса и карманов, наличию складок, манжет, пат, хлястиков, отделки.

Подробное обоснование выбора модели, описание её внешнего вида и составных частей (деталей) приведено в источнике [2]. Обоснование выбора модели связать с требованиями к конструкции и направлением моды. Коротко охарактеризовать материалы, рекомендуемые для изготовления изделия.

2.5. Анализ конструктивного решения модели

Анализ конструктивного решения модели выполняют по техническому эскизу с использованием переходного масштаба (1), при этом определяют точные размеры мелких деталей (ширину борта, отлета воротника, уступа лацкана, размер карманов, хлястиков, пат, расстояние между петлями и пуговицами и т. д.) (рис. 4). Также по техническому эскизу можно установить расширение и подъем плечевого среза на плечевую накладку, углубление и расширение горловины, углубление проймы.

Lн = Lр * М, (1)

где Lн – размер детали в натуральную величину;

Lр – размер детали на техническом эскизе;

М – масштаб изображения, который соответствует масштабу построения абриса.

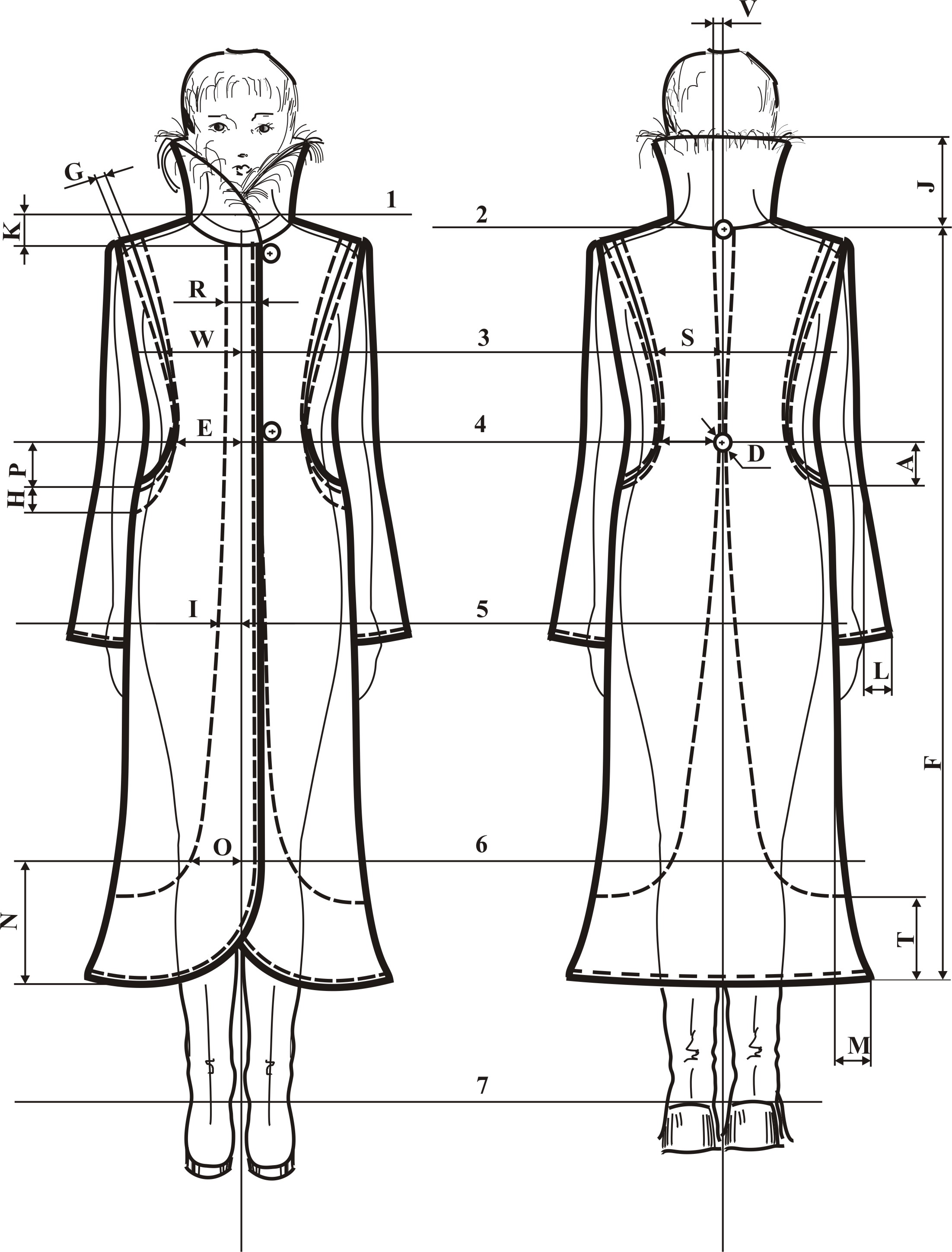

Рисунок 4 – Технический эскиз модели

Результаты анализа заносят в таблицу 1.

Таблица 1 – Анализ конструктивного решения модели

п/п

Место измерения,

название детали

Обозначение на рисунке

Величина участка, см

на рисунке

на чертеже

1

Длина изделия по

спинке

F

11,5

115

При выполнении расчётов нужно учитывать, что подобие размеров эскиза и проектируемой модели в натуральную величину существует только во фронтальной плоскости. Все остальные участки имеют перспективные искажения, что не позволяет использовать для них закономерности геометрического подобия.
