Гідравлічний розрахунок збирача
Водовідвідна система ґрунтових елементів аеродрому на ділянках із незабезпеченим стоком включав в себе осушники й збирачі. Відстань між осушниками визначаємо за табл.12.
Осушникам надають ухил не менше 0,005, а довжину їх призначають не більше 125 м. Збирачі влаштовують із азбоцементних, бетонних або пластмасових труб, діаметр яких розраховують. Труби збирачів закладають нижче глибини промерзання ґрунтів і надають їм ухил не нижче 0,002. Довжину збирачів призначають н більше 250 м. Розрахунок ведуть із врахуванням тривалості дощу мінімальної стокоутворюючої інтенсивності.
Таблиця 12.
Відстань між осушниками
Ґрунт |
Відстань при ухилах поверхні, м |
|||
0,001 |
0,002 |
0,003 |
0,004 |
|
Глина |
20 |
30 |
40 |
45 |
Суглинок тяжкий |
25 |
35 |
45 |
50 |
Суглинок середній |
30 |
40 |
50 |
55 |
Суглинок легкий та супісок тяжкий |
40 |
50 |
60 |
65 |
Розрахунок №4. На ґрунтовій задернованій ділянці летовища між ТЗПС й магістральною руліжною доріжкою (МРД) з незабезпеченим стоком запроектована водовідвідна система, яка складається із осушників й збирачів. Ухил схилу від МРД до ТЗПС (рис.7). Ґрунт – тяжкий суглинок з дерновим покривом; площа збору А=6 га; глибина промерзання ґрунту h=1 см. Район будівництва – м. Київ. Визначити потрібні діаметри й ухили труб збирача.
Рішення. Після висотної ув’язки осушників, збирачів й колектора ТЗПС приступаємо до розрахунку водовідвідної системи. Для району м. Києва за табл.1,2,4 та за картограмами визначаємо: , h=0,7, Т=0,5 року, , , С=0,85, (див.табл.9 ).

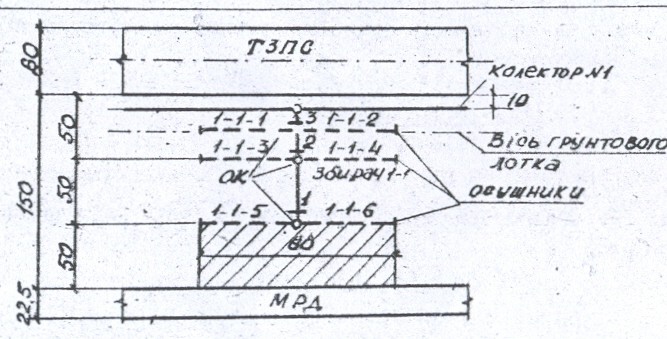

Рис.7. Схема до розрахунку збирача
За формулою знаходимо:
За формулою (4) знаходимо час добігання води по схилу довжиною 15 м до розрахункового перетину 1 (рис.7):
Визначаємо час добігання води по осушнику за формулою:
Де - довжина ослушника; - швидкість течії води у трубі осушника, яка приймається рівною 0,3 м/с. Тоді
Визначаємо час добігання води до перетину 1:
Знаходимо тривалість дощу мінімальної стокоутворюючої інтенсивності за формулою (14):
Оскільки , то розрахунок ведемо за методом граничних інтенсивностей. Визначаємо модуль стоку для перетину 1 за формулою (2):
Площа водозбору для перетину 1:
Витрата води у перетині 1:
За формулою (9) або за номограмою (див.рис.5), задавшись ухилом труби збирача на ділянці 1-2 0,003, визначаємо потрібний діаметр цієї труби:
За сортаментом азбоцементних труб (див.табл.6) добираємо найближчий до розрахункового діаметру труби, рівний 368 мм. Швидкість течії води у трубі визначаємо за формулою (10):
Що відповідає нормативним вимогам.
Розраховуємо збирач на ділянці 2-3. Визначаємо
За формулою (13) знаходимо:
Час добігання води до перетину 2:
Тоді,
З розрахунку видно, що на ділянці збирача 2-3 діаметр труби збирача та швидкість течії на ній води можна прийняти такими, як й на ділянці 1-2, тобто Швидкість течії води на цій ділянці
Для розрахункового перетину 3:
Час добігання води до перетину 3:
Тоді
(18)
Де S – глибина зниження статистичного рівня води у дрені, м;
К – коефіцієнт фільтрації;
h – потужність водоносного горизонту, м.
Таблиця 14.
Значення середнього ухилу кривої депресії
Ґрунт |
Середній ухил кривої депресії |
Ґрунт |
Середній ухил кривої депресії |
Піски |
0,006-0,02 |
Глини легкі, середні |
0,10-0,15 |
Супіски |
0,02-0,05 |
Глина тяжка |
0,15-0,20 |
Суглинок |
0,05-0,10 |
Торф |
0,02-0,1 |
Інтенсивність інфільтрації атмосферних опадів у ґрунт W, яка враховується у розрахунок систематичних горизонтальних дренажів, слід приймати за табл.15.
Таблиця 15.
Значення інтенсивності інфільтрації
Середньорічна кількість опадів, мм |
Інтенсивність інфільтрації для ґрунтів W, м/добу |
||
Глинистих |
Суглинистих та супіщаних |
Піщаних |
|
До 600 |
0,0027 |
0,0037 |
0,0049 |
600-700 |
0,0029 |
0,0041 |
0,0054 |
700-800 |
0,0032 |
0,0044 |
0,0059 |
800-900 |
0,0036 |
0,0047 |
0,0063 |
