Практична робота
1. Встановити, вивірити і закріпити в патроні заготовку болта, зроблену під час попередніх практичних робіт.
2. Підібрати відрізний різець, відповідний по довжині діаметру відрізуваної заготівки і ширині канавки, що прорізається.
Встановити в різцетримач відрізний, підрізний і прохідний різці. Перевірити правильність їх установки по вильоту і положенню щодо лінії центрів.
Налаштувати коробку швидкостей на 400—500 оборотів шпінделя за хвилину.
Залишивши припуск на подальше підрізання головки болта (додати припуск до довжини головки болта), проточити канавку завглибшки в 1 мм. Подавати відрізний різець слід дуже поволі і обережно.
Прорізати лівіше першої канавки ще дві канавки, поряд один з одним.
Переміщаючи подовжньо відрізний різець, прорізати широку канавку.
Відрізати заготовку болта.
Встановити і закріпити відрізану заготівку болта в патроні.
10. Підрізати торець головки заготовки болта підрізним різцем, забезпечивши необхідну довжину.
11. Зняти з головки болта фаску шириною 1 мм під кутом 30°.
12. Зняти деталь і різці. Очистити верстат від стружки, протерти.
Література
Молодкин В.П. Справочник молодого токаря. - М.: Московский рабочий, 1978.-160 с.
Муравьев Е. М., Молодцев М. П. практикум в учебных мастерских. - М.: Просвещение, 1987. - 272 с.
Слепин В.А. Руководство для обучения токарей по металлу. - М.: Высшая школа, 1983. - 184 с.
Сидоренко В.К. токарна і фрезерна справа: Навчальний посібник для учнів 10-11 класів середньої загальноосвітньої школи. - К.: ІСДО, 1995.-336 с.
Робота №6. Підрізання торців і уступів технічні відомості
Робота на токарному верстаті при виготовленні будь-якої деталі починається з підрізання торця (мал. 1) підрізними (а) або прохідними (б) різцями. Тільки після підрізання торця переходять до виконання інших операцій.
Мал. 1. Підрізання торця.
При підрізуванні торця відразу виявиться, чи по центру встановлений різець. Якщо підрізний різець встановлений нижче за центр, то у середині торця залишиться не зрізний циліндрик, який може заскочити на різець. Якщо різець встановлений вище за центр, то він не зрізатиме стружку і може зламатися.
Розрізняють два способи підрізування торців підрізним різцем: від центру і до центру.
При підрізуванні від центру підрізний різець насилу врізається в центр торця заготовки, та зате поверхня торця виходить прямою. Підрізування торця від центру вважається вигіднішим, ніж підрізування до центру.
При підрізуванні до центру можливі випадки нерівності торця; при знятті шару більше 3 мм торець може виявитися увігнутим; при знятті тонкого шару до 2 мм, навпаки, випуклим.
Прямолінійність торця перевіряється лінійкою, прикладеною до торця.
Деталі невеликих діаметрів (до 50 мм) звичайно підрізають вручну. Тому дуже важливо навчитися рівномірно переміщати рукоятку поперечного
супорта, що забезпечує рівномірну подачу різця. При підрізанні торців користуються подачею межах від 0,1 до 0,5 мм.
Підрізування уступів виконується підрізним різцем, форма і положення якого показані на малюнку 2.
Порядок підрізання уступу підрізним різцем показаний на малюнку 3. Після точіння заготовки прохідним різцем підрізають уступ поздовжнім точінням. Для цього підрізний різець встановлюють під кутом біля 95° (мал. З а). Потім знімають невелику стружку завглибшки в 2—3 мм, в декілька проходів (мал. З б, в, г) залишаючи невеликий припуск для остаточного поперечного підрізання від центру (мал. З д).

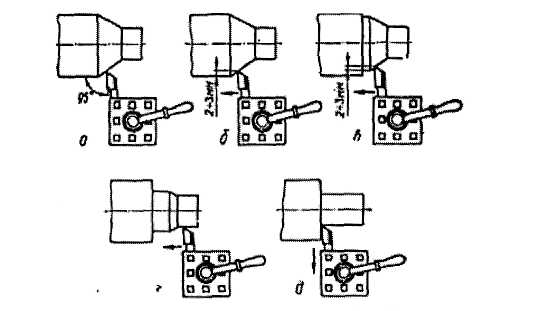

Мал. 3. Порядок підрізання уступу підрізним різцем. Перед проточуванням уступу на заготовці проточують риски різцем. Довжина підрізаного уступу перевіряється лінійкою.
ПРАКТИЧНА РОБОТА

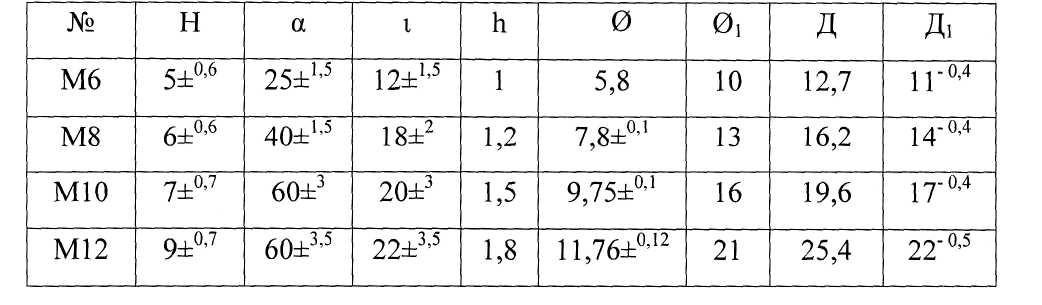

Пропонована робота розрахована на виготовлення заготовок під болт М 10. Проте замість заготовки під болт М 10 можна виготовити заготовку під болти М6, М8, МІ2. Для цього необхідно скористатися відповідними
позначеннями, вказаними на мал. 4 і їх числовими виразами в нижче приведеній таблиці.
Мал. 4. Креслення болта.
Встановити і закріпити заготовку діаметром в 20 мм в патроні. Перевірити правильність установки заготовки.
Встановити і закріпити в різцетримачі прохідний і підрізний різці. Перевірити правильність їх установки.
Налагодити коробку швидкостей за допомогою таблиці і рукояток на корпусі коробки на 500 обертів шпинделя за хвилину.
5. Набудувати коробку подач за допомогою рукоятки по таблиці, поміщеній на корпусі, на механічну подачу різця 0,1 мм.
Підвести прохідний різець до торця заготовки і підрізати його ручною подачею спочатку до центру потім від центру.
Підвести до заготовки прохідний різець. Прорізати риску на циліндрі на відстані 60 мм від торця.
За допомогою лімба врізатися на глибину 1 мм і проточити вручну невеликий поясочок завдовжки 6— 8 мм. Виміряти одержаний діаметр і порівняти глибину різання із показанням лімба.
Порівнюючи діаметр заготовки і необхідний розмір циліндричного стрижня під різьбу, визначити, за скільки проходів можна виточити стрижень.
Виточити прохідним різцем на механічній подачі стрижень болта під різьблення діаметром 9,8 мм, завдовжки 60 мм.
Зняти прохідним різцем з торця деталі фаску шириною 1,5 мм під кутом 45°.
12. Підвести до заготовки підрізний різець і в декілька прийомів (див. мал. 3) підрізати уступ поздовжньою подачею вручну.
Ретельно перевірити штангенциркулем і лінійкою діаметр і довжину циліндра до уступу. Якщо потрібно — зробити виправлення.
Вийняти заготовку під болти із патрона. Зняти різці. Прибрати верстат: очистити його від стружки. Привести в порядок робоче місце.
Здати верстат і виготовлену деталь викладачу.
КОНТРОЛЬНІ ПИТАННЯ
Якими різцями і способами підрізають торці?
Як перевірити прямолінійність торця?
Розкажіть про порядок підрізання уступу.
Література
Муравьев Е. М., Молодцев М. П. практикум в учебных мастерских. - М.: Просвещение, 1987. -272 с.
Сидоренко В.К. токарна і фрезерна справа: Навчальний посібник для учнів 10-11 класів середньої загальноосвітньої школи. - К.: ІСДО, 1995.-336 с.
Робота №7. СВЕРДЛІННЯ ОТВОРІВ НА ТОКАРНОМУ ВЕРСТАТІ.
ТЕХНІЧНІ ВІДОМОСТІ
На токарних верстатах висвердлюють наступні різновиди отворів: крізні і глухі, гладкі і з уступами.
Крізні отвори одержують при свердленні заготовки наскрізь, глухі, навпаки, тільки при свердленні на деяку глибину. Гладкі отвори просвердлюють одним свердлом, отвори з уступами — двома або декількома свердлами, спочатку меншого діаметру, а потім більшого.
Налагодження верстата на свердління отворів виконується в наступному порядку:
Налагоджують коробку швидкостей на певне число оборотів шпинделя.
Встановлюють і вивіряють заготовку в патроні (рис 1, а).
3.Ретельно протирають для усунення бруду отвір пінолі задньої бабки (мал. 1,6).

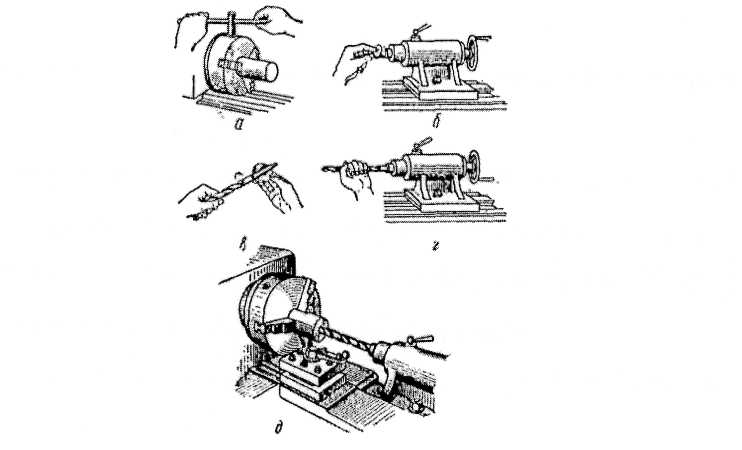

Мал. І. Підготовка до свердління.
Протирають хвостовик свердла (мал. 1, в) і, якщо потрібно, одягають на хвостовик конічні втулки, заздалегідь також протерши їх.
Встановлюють свердло в піноль (мал. 1,г).
6. Переміщають і закріплюють в необхідному положенні задню бабку, прослідкувавши за тим, щоб її корпус займав положення осі центрів.
Перед свердленням заготовку слід зацентровувати, тобто необхідно взяти центрове (комбіноване) свердло, або виточити прохідним різцем на її торці невелику лунку, до якої увійде перемичка свердла. Це забезпечить строго точний напрям свердла при свердленні (мал. 1 д).
Для попередження зсуву свердла при свердленні в різцетримачі встановлюють квадратний брусок, який підтримує свердло на початку свердлення і не дає йому коливатися. Як тільки ріжучі кромки свердла вріжуться в заготовку, подальша підтримка свердла вже не потрібна. Така підтримка буває особливо необхідна при свердленні довгими свердлами і свердлами малих діаметрів.
В процесі свердлення в канавках свердла накопичується стружка. Необхідно звільняти свердло від стружки. Для цього слід виводити свердло з отвору і щіткою змахувати з нього стружку.
У разі великого накопичення стружки в канавках, свердло може заклинити і зламатися.
При свердленні у жодному випадку не можна підтримувати свердло руками.
При необхідності одержати отвір діаметром понад 12 мм рекомендується спочатку просвердлити заготівку свердлом меншого діаметру, а потім розсвердлити одержаний отвір до необхідного розміру. Це полегшує процес свердлення і оберігає свердло від передчасного зносу.
Подача свердла повинна бути повільною, плавною і рівномірною. Це забезпечує збереження свердла.
У момент закінчення свердлення і виходу свердла з крізного отвору рекомендується різко зменшити подачу, що запобігає свердлу від прокручування і поломки.
