Малюнок. 3. Кути загострення різця.
Передній кут полегшує урізування різця і стікання стружки, покращує якість обробленої поверхні. Проте його роблять не більш 5°—15°, оскільки різець з великим переднім кутом виявляється недостатньо міцним.
Задній кут зменшує тертя між задньою гранню різця і поверхнею різання оброблюваної заготовки. Проте збільшення його приводить до ослаблення головки різця, від чого різець може легко зламатися. Задні кути заточують звичайно в межах від 8° до 12°.
Кут загострення змінюється залежно від зміни переднього і заднього кутів. Величина кута загострення визначає міцність і стійкість ріжучої кромки різця.
Кути заточування вимірюються спеціальними шаблонами — кутомірами (мал. 4).

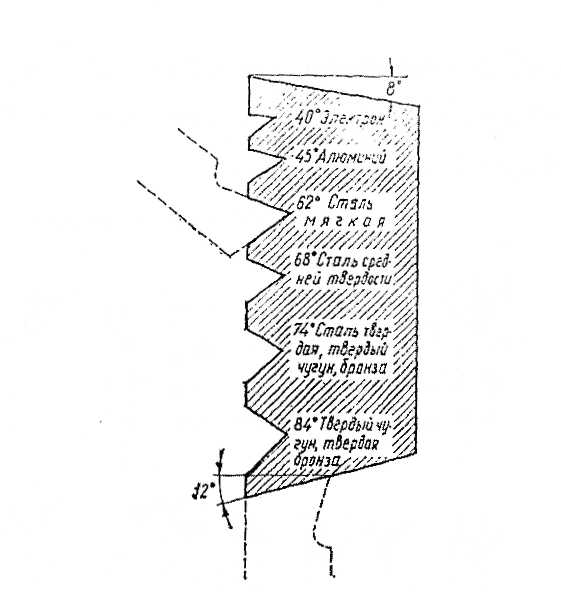

Малюнок. 4. Вимірювання кута заточування різця за допомогою шаблону.
. Окрім кутів загострення важливу роль в роботі різця виконують його кути в плані (мал. 5).

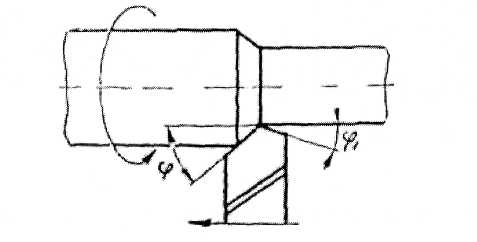

Малюнок 5. Кути в плані.
Головний кут в плані . — кут, утворений головною ріжучою кромкою і напрямом подачі. Він визначає ширину стружки, що знімається різцем. Із зменшенням головного кута в плані ширина стружки збільшується, що сприяє підвищенню стійкості ріжучої кромки. Проте при цьому заготовка віджимається, що приводить до неточності розмірів і геометричної форми деталі. Найчастіше кут в плані беруть рівним 45°.
Допоміжний кут в плані 1 як правило, роблять в межах від 5° до 10°. Він служить для зменшення тертя допоміжної задньої грані з обробленою поверхнею.
Мал. 6. Токарні різці:
1 - прохідні; 2 - підрізні; 3 - прорізний і відрізний; 4 - розточувальний;
5 - канавочний; 6 - фасонний;7 - радіусний; 8 - галтельний; 9 -
тангенціальний; 10 - радіальний; 11 - лівий; 12 - правий; 13 - прямою;
14 - відігнутий; 15 - зігнуті; 16 - з відтягнутими головками.
Лабораторна робота.

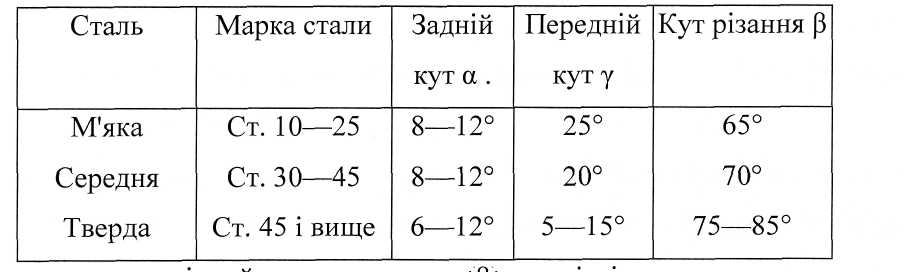

1. Дані величини кутів заточування прохідних різців для обробки сталей різної твердості:
Визначити, чому рівний кут загострення цих різців.
2. Дані деякі величини кутів заточування прохідних різців. Визначити з їх допомогою невідомі величини кутів.
3. Зміряйте кути заточування виданих вам різців. Одержані дані запишіть в таблицю.
КОНТРОЛЬНІ ПИТАННЯ
Розкажіть про пристрій токарного прохідного різця і перерахуйте його грані і ріжучі кромки.
Які кути ріжучого клину називаються переднім, загострення, заднім і різання?
Які впливають кути заточування на роботу токарних різців?
Які кути токарного різця називаються кутами в плані?
Перерахувати основні види токарних різців і розповісти, для яких робіт вони призначені.
Література
Молодкин В.П. Справочник молодого токаря. - М: Московский рабочий, 1978.-160 с.
Сидоренко В.К. токарна і фрезерна справа: Навчальний посібник для
учнів 10-11 класів середньої загальноосвітньої школи. - К.: ІСДО
Робота № 3. Підготовка верстата до роботи. Технічні відомості.
Мета роботи:
На токарно-гвинторізному верстаті виконується два види рухів (мал. 1): рух різання — обертання оброблюваної заготовки (головний рух) і рух подачі — поступальна хода різця (допоміжний рух).
В процесі поєднання цих рухів різець знімає із заготовки стружку і в результаті деталь набуває необхідну форму.
Малюнок. 1 Види руху різання.
Рух різання на токарному верстаті, передається шляхом: електродвигун — коробка швидкостей — шпіндель з патроном і заготовкою.
Рух подачі передається шляхом: електродвигун — коробка швидкостей
— гітарний механізм — коробка подач — фартух — супорт з різцем.
Роботі на токарному верстаті передують вибір і установка заготовки в патроні, підбір і установка різців.
При установці заготовки в патроні (мал. 2) виліт заготовки з патрона повинен бути мінімальним. Довжина вильоту (d) не повинна перевищувати
Мал. 2. Виліт заготовки.
Встановлювану в патроні заготовки ретельно вивіряють для усунення биття. Для цього беруть в руку крейду і обережно підводять до заготовки, що обертається. Якщо заготовка зміщена, то на зміщеній стороні її залишається
відмітка — риска. Зупинивши верстат, обережно ударяють молотком по рисці на заготовці, вирівнюючи її положення в патроні. В результаті вісь заготовки займає положення, близьке до осьової лінії центрів верстата. Після цього остаточно закріплюють заготовку. На малюнку 3 показані приклади правильної (а) і неправильної (б) установки заготовки.
Мал. 3.Установка заготовки:
а -правильно, б - не правильно.
Перед установкою різця слід визначити його відповідність майбутній роботі. Зламаним або тупим різцем працювати не можна.
