Малюнок 5. Задня бабка.
У верхній частині корпусу 2 встановлений піноль 3, який переміщається в корпусі разом з гайкою 6 при обертанні гвинта 5 за допомогою маховика 9, одягненого на упорний фланець 8. Піноль фіксується в певному положенні рукояткою 4.
Лабораторно-практична робота

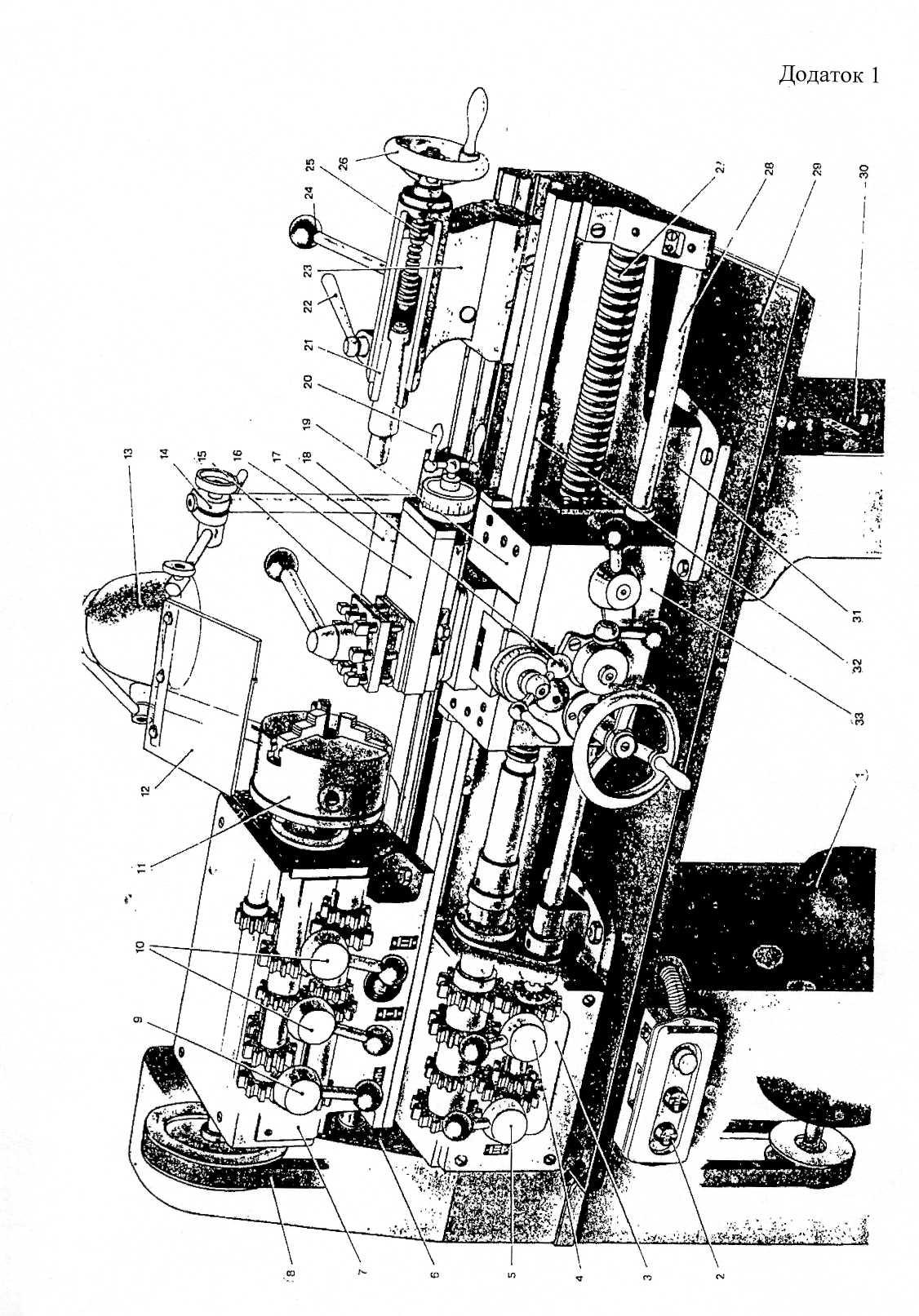

Замалювати схематично токарно-гвинторізний верстат в зошиті і записати назви його основних частин.
Ознайомитися з будовою коробки швидкостей. Визначити, скільки чисел оборотів шпинделя має коробки швидкостей.
Ознайомитися з будовою коробки подач. Визначити, скільки швидкостей вона має.
Ознайомитися з розташуванням рукояток на фартуху і попрактикуватися в поздовжньому і поперечному переміщенні супорта вручну.
КОНТРОЛЬНІ ПИТАННЯ
Перерахуйте основні частини токарно-гвинторізного верстата.
Для чого служить і як влаштована коробка швидкостей?
Для чого служить і як влаштована коробка подач?
Розкажіть про призначення і будову фартуха.
Яке призначення супорта і з яких частин він складається?
Для чого служить і як влаштована задня бабка?
Література
Молодкин В.П. Справочник молодого токаря - М.: Московський рабочий, 1978. - 160 с.
Слепин В.А. Руководство для обучения токарей по металлу. - М.: Высшая школа, 1983. - 184 с.
Сидоренко В.К. токарна і фрезерна справа: Навчальний посібник для учнів 10-11 класів середньої загальноосвітньої школи. - К.: ІСДО, 1995.-336 с.
Робота № 2. ТОКАРНІ РІЗЦІ.
ТЕХНІЧНІ ВІДОМОСТІ.

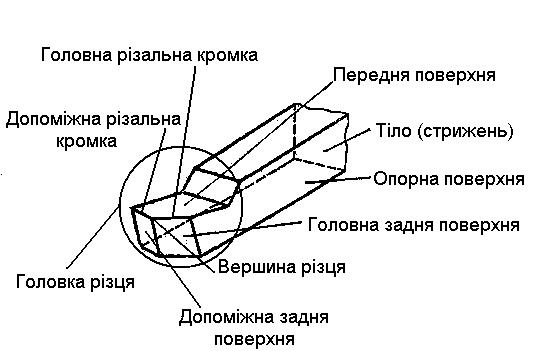

Токарний різець (мал. 1) закріплюється в різцетримачі. У робочій частині — головці різця розрізняють грані: передню, по якій стікає стружка при різанні, і дві задні грані. Одна із задніх граней, звернена до оброблюваної поверхні заготовки, називається головною задньою гранню, а протилежна їй — допоміжною задньою гранню.
Малюнок. 1. Елементи різця.
Лінії перетину передньої і задніх граней називаються ріжучими кромками. Одна з них, що знімає шар металу, є головною ріжучою кромкою, а друга — допоміжною ріжучою кромкою.
Точка перетину головної і допоміжної ріжучих кромок називається вершиною різця.

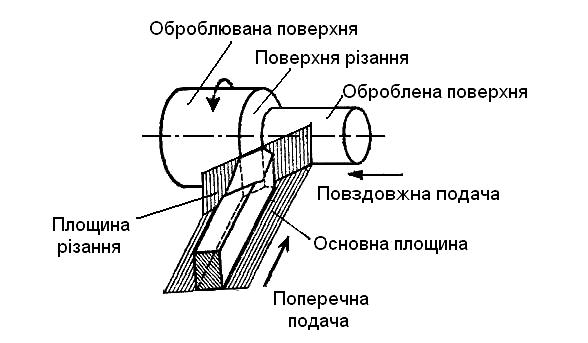

Малюнок. 2. Поверхні заготовки, що оброблюється.
На малюнку 2 показані поверхні оброблюваної заготовки і площини токарного різця. Поверхні заготовки носять назви оброблюваної, обробленої і різання, тобто поверхні, з якою різець знімає стружку.
Площина, що проходить через головну ріжучу кромку різця, дотична до поверхні різання і перпендикулярна основі різця (основна площина) називається площиною різання.

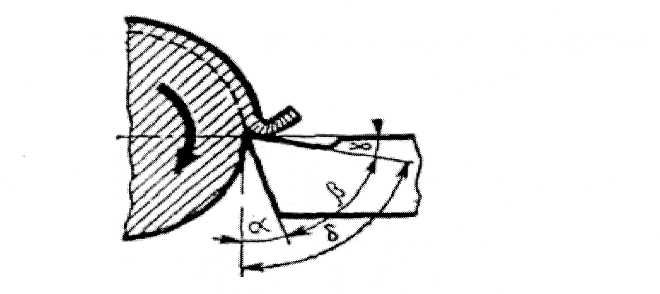

Як і всякий ріжучий клин, токарний різець має наступні кути загострення, виміряні в площині, перпендикулярній до площини різання і до головної ріжучої кромки (мал. 3):
- задній кут — між головною задньою гранню і площиною різання;
- кут загострення — між передньою гранню і головною задньою гранню;
- передній кут — між передньою гранню і площиною, перпендикулярної площині різання;
- кут різання — між передньою гранню і площиною різання. Кут різання рівний сумі кутів заднього і загострення ( = + ).
