Установка лещат на столі верстата нгф.
Послідовність виконання роботи (ескіз 1).
Закріплення лещат.
1. Опустити стіл верстата в крайнє нижнє положення. Вставити болти в паз
столу.
Встановити лещата в середній частині столу. Ввести болти в пази підставки лещат.
Надіти шайби, навернути гайки і затягнути їх ключем.
Установка губок лещат паралельно осі оправки.
4. Ослабити гайки кріплення рухомої частини лещат і встановити її так, щоб їх губки були паралелі осі шпинделя. Розвести губки, закріпити нагубники і затиснути колодку слюсарного косинця.
5. Обертанням маховика поперечної подачі підвести лінійку косинця до корпусу і, переміщаючи рухому частину лещат, добитися рівного зіткнення лінійки з корпусом. Притримуючи лещата рукою, підтягти гайки, що фіксують положення їх рухомої частини. Відвести стіл в початкове положення і зняти косинець.
Установка губок лещат перпендикулярно осі оправки.
Ослабити гайки кріплення рухомої частини лещат. Встановити рухому частину лещат так, щоб губки їх були перпендикулярні осі шпинделя.
Розвести губки, закріпити на них нагубники і затиснути колодку косинця так, щоб лінійка по всій довжині стикалася з оправкою.

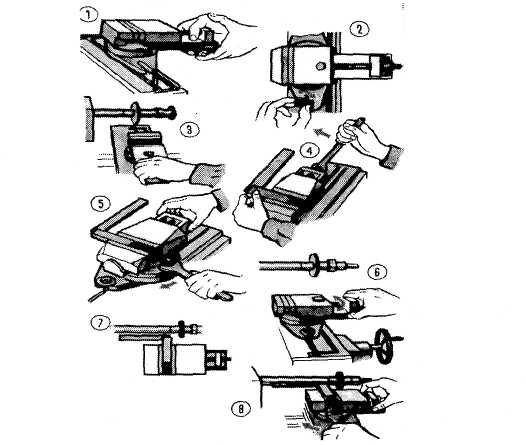

Ескіз 1.Установка лещат на столі верстата нгф.
Підтримуючи рукою лещата, підтягти гайки, що фіксують положення рухомої частини лещат. Якщо одну з гайок закручувати незручно, то треба відвести стіл в початкове положення. Ослабити губки і зняти косинець.
Закріплення заготовки в лещатах для фрезерування.
Послідовність виконання роботи (ескіз 2).
1. Встановити губки лещат в задане положення. Розвести їх, встановити прямокутну підкладку «а» такої висоти, щоб заготівка «6» затискалася на 8— 10 мм.
Притискуючи заготівку до підкладки, закріпити її між губками лещат.
Перевірити рівномірність виходу заготовки по довжині губок лінійкою або штангенциркулем.
При необхідності осадити виступаючий кінець заготовки ударом киянки. Остаточно затиснути заготовку в лещатах.
Ескіз 2. Закріплення заготовки в лещатах для фрезерування.
Установка величини переміщення столу верстата НГФ по лімбу
Послідовність виконання роботи (ескіз 3).
1. Визначити ціну поділок лімбів (вертикальної, поперечної і подовжньої
подачі). Обчислити величину переміщення столу на один оборот лімба і
визначити, на скільки оборотів треба повернути маховик вертикальної подачі, наприклад, щоб перемістити стіл на І мм (задається викладачем). 2.Перевірити правильність розрахунків, для чого виконати наступні операції:

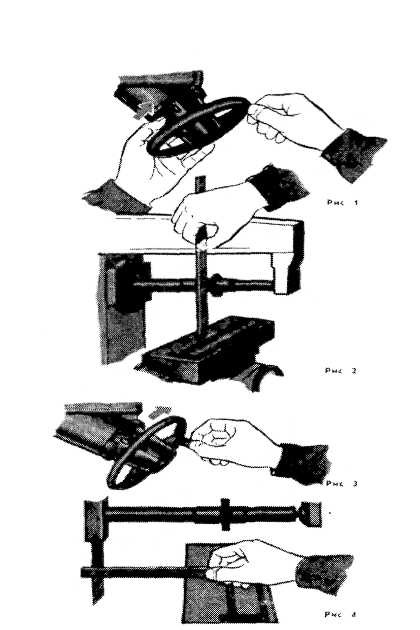

а) повернути маховик вертикальної подачі за годинниковою стрілкою на величину холостого ходу і, притримуючи його в цьому положенні (мал. 1), сумістити нульову риску лімба з міткою на корпусі;
б) заміряти відстань від столу до хобота верстата. Лінійку при вимірюванні тримати так, як показано на мал. 2;
в) повернути маховик за годинниковою стрілкою (мал. 3) на обчислене число оборотів;
г) знов заміряти відстань від столу до хобота. Визначити переміщення столу і порівняти його із заданим (І).
3. Обчислити, на скільки оборотів треба повернути маховик, щоб перемістити стіл в поперечному напрямі на І мм (величина І приймається такою ж, як і при вертикальному переміщенні).
4. Перевірити обчислене число оборотів, вимірюючи відстань від столу до корпусу (мал. 4). Для цього провести операції, вказані в п. 2. Запам'ятайте:
Кожен маховик має певний холостий хід. Тому при поєднанні нульової риски лімба з міткою на корпусі маховик повертають спочатку на величину холостого ходу, а потім тільки встановлюють потрібну величину переміщення. Якщо маховик випадково обернувся на декілька поділок далі, то його треба повернути приблизно на 0,5 обороти назад, і лише після цього можна сумістити ту, що вимагається риску з міткою.
Ескіз З. Установка величини переміщення столу верстата по лімбу.
