6.4 Нанесение проектной линии
Проектирование продольного профиля состоит в нанесении проектной линии и вычислении проектных и рабочих отметок. Отметки проектной линии для вновь проектируемых дорог относятся к бровке земляного полотна, а при проектировании реконструкции дорог и городских улиц – к оси дороги.
Проектную линию можно наносить двумя способами: "по обертывающей" и "по секущей".
По обертывающей проектирование чаще всего применяют для равнинной и слабопересеченной местности, в этом случае проектную линию наносят, следуя основным изгибам поверхности земли, с соблюдением рекомендуемых рабочих отметок и уклонов не выше максимально допустимых для дороги данной категории.
По секущей проектируют в условиях холмистого и сильнопересеченного рельефа, при этом необходимо стремиться к соблюдению примерного баланса земли для смежных участков насыпей и выемок. С целью обеспечения продольного водоотвода проектная линия в выемках наносится с уклоном не менее 5 ‰, проектирование площадок в выемках не допускается. При нанесении проектной линии следует по возможности избегать мелких выемок большой протяженности, так как такие выемки обычно сырые и снегозаносимые
Проектную линию продольного профиля проектируют состоящей из прямолинейных участков и вертикальных кривых.
Наиболее сложно наносить проектную линию на участках размещения водопропускных сооружений. При этом необходимо пройти через контрольную точку малого искусственного сооружения (см. п.6.2), так как изменение этой отметки в сторону увеличения влечет за собой увеличение объемов земляных работ и длины искусственного сооружения для труб и высоты опор для мостов.
Над трубами расположение проектной линии может быть любое, но по возможности не выше минимально допустимой отметки бровки земляного полотна. При проектировании на переходах через узкие и глубокие овраги возможны чередования выемок и насыпей. В этом случае для проложения проектной линии используют секущую проектировку при помощи вертикальных выпуклых кривых с прямыми вставками. Высоты насыпей могут быть значительными, поэтому может возникнуть вопрос о замене размеров трубы на большее отверстие и увеличении ее длины.
При проектировании на пониженных участках в равнинной местности проектная линия над искусственным сооружением может быть в виде горизонтального участка или с небольшим продольным уклоном, но с учетом незатопляемости насыпи подходов. Высота насыпи должна быть определена с учетом возможного подпора воды. При ограниченной высоте насыпи устраивают трубы двух- или трехочковые на вертикальных вогнутых кривых.
При пересечении глубоких, но не широких долин малые мосты проектируют на вертикальных вогнутых кривых или выносят вертикальную кривую на насыпь подходов (рисунок 6.2, а) . Такое проектирование проектной линии может быть выполнено на минимально допустимых радиусах вогнутых вертикальных кривых с устройством высоких насыпей подходов и глубоких выемок с предельно допустимыми уклонами проектной линии на выходе из вертикальных кривых.
Расположение малого моста на широкой пойменной части с неярко выраженными русловыми процессами (рисунок 6.2, б) позволяет смещать мост к одному из берегов долины с устройством искусственного русла водотока. Мост может быть расположен на вертикальной кривой или на прямом участке с уклоном до 30о/оо. Для таких мостов на поймах высоту насыпи определяют согласно уровню расчетного горизонта воды РУВВ.
При проектировании малого моста возможен случай, когда проектная линия над мостом проходит в виде горизонтального участка, длина которого не меньше длины моста (рисунок 6.2, в). Две вертикальные вогнутые полуветви обеспечивают плавность проектной линии.
В переломы продольного профиля для обеспечения видимости, улучшения плавности и удобства движения вписывают вертикальные кривые. Вертикальные кривые устраиваются при алгебраической разности сопрягаемых уклонов более 2 ‰ на дорогах I, II категорий, более 5 ‰ – на дорогах III, IV и V категорий с дорожными одеждами усовершенствованного типа и более 20 ‰ – на дорогах IV и V категорий с дорожными одеждами переходного и низшего типов[1].
Алгебраическая разность сопрягаемых уклонов определяется в соответ-
ствии с рисунком 6.3, при этом уклоны на подъемах считают со знаком "+", а на спусках - со знаком "–".
Рисунок 6.2 – Примеры нанесения проектной линии у малых мостов
Рисунок 6.3 – К определению алгебраической разности сопрягаемых уклонов
Элементы вертикальных кривых определяют по таблицам [10] в зависимости от алгебраической разности смежных уклонов (частично они приведены в приложение Ж), а при отсутствии таблиц вычисляют по формулам:
- длина вертикальной кривой
К= l1 + l2, |
(6.7) |
где l1 и l2 – длины составляющих кривых, м (рисунок 6.4);
l1 = Rвi1;
l2 = Rвi2,
Rв – радиус вертикальной кривой м, который назначается не менее приведенного в таблице 6.2;
i1, i2 – величина уклонов смежных элементов продольного профиля в тысячных;
- тангенс вертикальной кривой
Т = К/2; |
(6.8) |
- пикетажное положение начала и конца вертикальной кривой
ПК НК = ПК ВУ – Т; |
(6.9) |
ПК КК = ПК ВУ + Т, |
(6.10) |
где ПК ВУ – пикетажное положение вершины вертикального угла, определяемое как точки пересечения прямых линий, имеющих уклоны i1 и i2;
- пикетажное положение вершины кривой (точка О, см. рисунок 6.4)
ПК ВК = ПК НК + l1; |
(6.11) |
- превышения вершины вертикальной кривой ее над началом и концом
h1 = l12/2Rв; |
(6.12) |
h2 = l22/2Rв; |
(6.13) |
- высотная отметка вершины вертикальной кривой (для контроля определяется через начало и конец кривой)
Нвк = Ннк + h1; |
(6.14) |
Нвк = Нкк + h2, |
(6.15) |
где Ннк и Нкк – высотные отметки начала и конца вертикальной кривой, определяемые по продольному профилю.

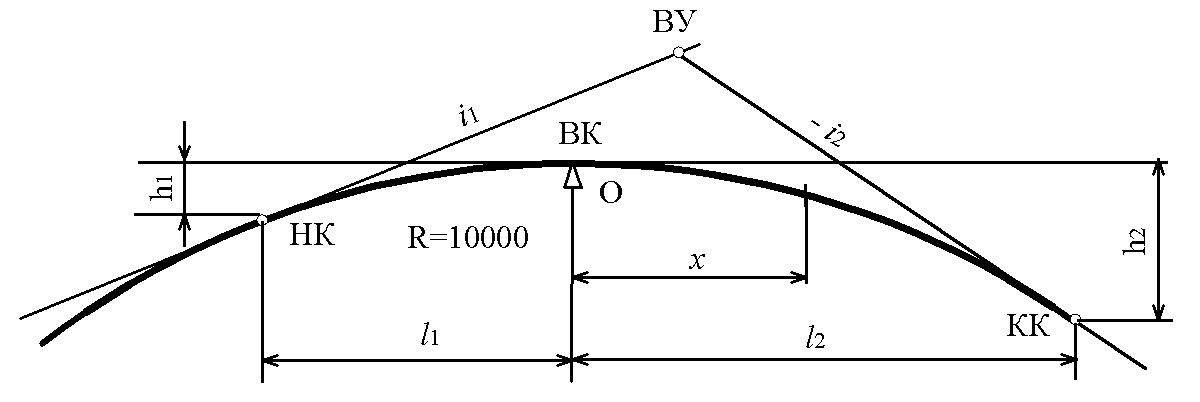

Рисунок 6.4 - Схема вертикальной выпуклой кривой
Т а б л и ц а 6.2 – Минимально-допустимые радиусы кривых в продольном профиле
Расчетная скорость, км/ч |
Наименьший радиус кривизны в продольном профиле, м |
|
выпуклой кривой |
вогнутой кривой |
|
140 |
25000 |
8000 |
120 |
15000 |
6000 |
100 |
8000 |
4000 |
80 |
4000 |
2500 |
60 |
1500 |
1500 |
40 |
1000 |
1000 |
Примеры проектирования вертикальных кривых приведены на рисунке 6.5.
Порядок проектирования вертикальных кривых следующий:
1) определяют пикетажное положение вершины вертикального угла, как точки пересечения прямых линий, имеющих уклоны i1 и i2;
2) по формулам (6.7) и (6.8) определяют длину и тангенс вертикальной кривой (К и Т);
3) зная длину и тангенс кривой, вычисляют пикетажное положение начала и конца вертикальной кривой по формулам (6.9) и (6.10). В сетке продольного профиля в строке «Уклон и вертикальная кривая» условными обозначениями показывают начало, конец и длину вертикальной кривой (см. рисунок 6.5;
4) с использованием формулы (6.11) определяют пикетажное положение вершины вертикальной кривой, которое также фиксируется в строке «Уклон и вертикальная кривая», если вершина кривой находится в ее пределах, в противном случае – не фиксируется (рисунок 6.5);
5) определяются превышения и высотная отметка вершины вертикальной кривой по формулам (6.12) – (6.15);
6) уточняются отметки в промежуточных точках вертикальной кривой (пикеты и плюсовые точки), для чего определяются промежуточные превышения по формуле
, |
(6.16)
|
где x – расстояние от вершины кривой до рассматриваемой точки, м (см. рисунок 6.4).
Ниже приведен конкретный пример проектирования и оформления в профиле вертикальной кривой.
Пример. В сопряжение спуска и подъема, имеющих соответственно уклоны 15 и 7 ‰ (см. приложение Д), необходимо вписать вертикальную кривую Rв = 5000 м (рисунок 6.6).
Алгебраическая разность сопрягаемых уклонов в соответствии с рисунком 6.3
о/оо.
Проектирование вертикальной кривой производится в последовательности, изложенной выше.
1) пикетажное положение вершины угла – ПК 38+70;
2) по формулам (6.7) и (6.8) определяем длину и тангенс кривой, м:
l1= Rвi1 =5000 · 0,015 = 75 м;
l2= Rвi2 =5000 · 0,007 = 35 м;
К = l1+ l2 = 75+35 110 м;
Т = К/2 = 110/2 = 55 м;
3) пикетажное положение начала и конца вертикальной кривой (см. формулы (6.9) и (6.10)):
ПК НК = ПК ВУ – Т = (ПК38+70) – 55 = ПК38+15;
ПК КК = ПК ВУ+ Т = (ПК38+70) +55 = ПК39+25;
4) пикет вершины вертикальной кривой
ПК ВК = ПК НК + l1 = (ПК38+15) + 75 = ПК38+90.
5) определяем высотные отметки начала и конца вертикальной кривой, превышения и высотную отметку вершины вертикальной кривой (формулы (6.12) – (6.15)):
ННК = НПК38 – 15 · 0,015 = 142,41 – 0,222 = 142,185;
НКК = НПК40 – 75 · 0,007 = 142,27 – 0,525 = 141,745;
h1 = l12 /2Rв = 752/(2 · 5000) = 0,5625 м;
h2 = l22 /2Rв = 352/(2 · 5000) = 0,1225 м;
НВК = ННК – h1 = 142,185 – 0,5625 = 141,6225;
НВК = НКК – h2 = 141,745 – 0,1225 = 141,6225.
Так как высотные отметки вершины вертикальной кривой, вычисленные через ее начало и конец, совпали, то расчет выполнен правильно.
Полученные отметки вписываем в соответствующую строку сетки продольного профиля;
6) уточняем проектные отметки в промежуточных точках. В данном случае – это ПК39:
yПК39 = x2/2Rв = 102/(2 · 5000) = 0,01 м;
НПК39 = НВК + yПК39 = 141,62 + 0,01 = 141,63.
Переломы продольного профиля выделяют сплошными линиями протяжением от проектной линии до верха профиля земли и от низа геологического профиля до верха сетки (см. приложение Д).
Рабочие отметки вычисляют как разность проектных отметок и отметок земли и записывают их над проектной линией в случае насыпей и под проектной линией в случае выемок.
Рисунок 6.5 – Примеры проектирования вертикальных кривых
Рисунок 6.6 – К примеру проектирования вертикальной кривой
На участках перехода насыпи в выемку вычисляют положение нулевых точек по формуле (см. рисунок 6.7)
|
(6.17) |
где hн и hв – высота насыпи и глубина выемки соответственно на соседних пикетах, м;
l – длина пикета, м.
Рисунок 6.7 – Схема к определению положения нулевой точки и начала кювета
В пояснительной записке необходимо привести описание проектной линии, при этом указать: принятые методы нанесения проектной линии, положение проектной линии относительно контрольных точек; обоснование проектируемых высоких насыпей и глубоких выемок; обоснование принятых радиусов вертикальных кривых; обеспеченность водоотвода в продольном профиле.
На продольном профиле условными обозначениями (см. приложение В)
показывают пересечения с железными и автомобильными дорогами, местоположение искусственных сооружений и т. д.
