Тема 3. Позиционные задачи. Взаимное положение прямой и
плоскости, двух плоскостей
Контрольные вопросы
В каком случае прямая параллельна плоскости? Алгоритм ее решения.
Как через прямую линию провести плоскость, параллельную заданной прямой?
Как определить взаимную параллельность двух плоскостей?
Условие параллельности двух профильно-проецирующих плоскостей.
Как найти точку встречи прямой с проецирующей плоскостью?
Как найти линию пересечения двух плоскостей:
а) если одна из плоскостей проецирующая;
б) обе плоскости общего положения.
Как найти точку встречи прямой с плоскостью общего положения?
Как определить «видимость» прямой линии при пересечении ее с плоскостью?
Литература: [1 гл.IV]
Тема 3 |
Позиционные задачи. Параллельность прямой и плоскости |
Упражнения |
|
|
26 |
Определить, параллельна ли прямая m плоскости (а b) |
|||
|
||||
27 |
Через точку А провести горизонтальную прямую, параллельную плоскости Т (B, L)I |
|||
BII
LII
BI
LI
AII
AI
|
||||
Тема 3 |
Параллельность плоскостей |
Упражнения |
|
|
28 |
Построить проекцию АВС, если его плоскость параллельна плоскости Т |
|||
|
||||
29 |
Построить через точку М плоскость, параллельную плоскости АВС и плоскости, заданной двумя параллельными прямыми (а b) |
|||
МII
аII
МI
bI
bII
аI а) б)
|
||||
Тема 3 |
Пересечение прямой с проецирующей плоскостью |
Упражнения |
|
|
30 |
Построить проекции точки пересечения отрезка прямой АВ с проецирующей плоскостью. Определить видимость прямой относительно плоскости ПI и ПII |
|||
АII
DII
BII
CII
EII
АI
DI
BI
CI
EI
АII
DII
BII
CII
EII
АI
DI
BI
CI
EI а) б)
в) г)
|
||||
Тема 3 |
Пересечение плоскостей |
Упражнения |
|
|
31 |
Построить проекции линии пересечения двух плоскостей |
|
||
а) б)
в) г)
|
||||
Тема 3 |
Пересечение плоскостей |
Задачи |
|
|
32 |
Построить проекции линии пересечения двух плоскостей |
|
||
mI
mII
nII
nI а) б)
в) г)
|
||||
Тема 3 |
Пересечение плоскостей |
Задачи |
|
|
33 |

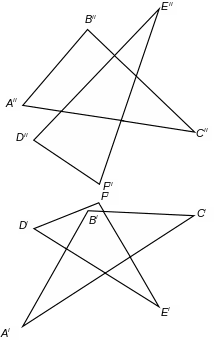

Построить линию пересечения двух плоскостей и определить их видимость относительно плоскостей проекций |
|||
|
||||
Тема 3 |
Пересечение прямой с плоскостью общего положения |
Задачи |
|
|
34 |
Построить проекцию точки пересечения прямой MN с плоскостью общего положения. Определить видимость прямой относительно плоскостей проекций ПI и ПII: |
|||
а) б)
в) г)
|
