§ 13. Сжимаемость нефти. Объемный коэффициент
Нефть, как и все жидкости, обладает упругостью, т. е. способностью изменять объем под действием внешнего давления. Упругость жидкостей измеряется коэффициентом сжимаемости (или объемной упругости), определяемым из соотношения (Ш.93)
где V — изменение объема нефти; V — исходный объем нефти; р — изменение давления.
Для жидкости следует, использовать термин сжимаемость, а для газов — сверхсжимаемость.
Из формулы (III.93) следует, что коэффициент сжимаемости характеризует относительное изменение единицы объема нефти при изменении давления на одну единицу.
К оэффициент сжимаемости зависит от состава пластовой нефти, температуры и абсолютного давления. Нефти, не содержащие растворенный газ, обладают сравнительно низким коэффициентом сжимаемости, порядка (0,44-0,7) ГПа-1. Легкие нефти, содержащие значительное количество растворенного газа, обладают повышенным коэффициентом сжимаемости (н достигает 14,0 ГПа-1). Чем выше температура, тем больше коэффициент сжимаемости (рис. III.20). Высокие коэффициенты сжимаемости свойственны нефтям, находящимся в пласте в условиях, близких к критическим, и, в частности, нефтям, окаймляющим газоконденсатные залежи.

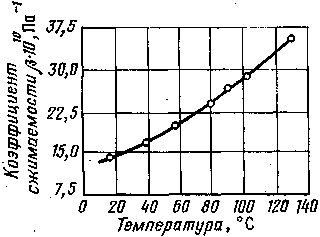

Рис. 111.20. Зависимость коэффициента сжимаемости от температуры для нефти Новодмитриевского месторождения (по данным ВНИИ)

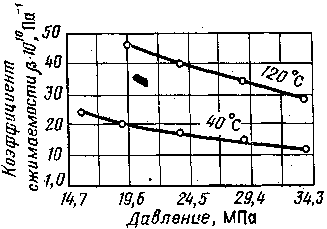

Рис. II 1.21. Зависимость коэффициента сжимаемости от давления и температуры для нефти плотностью 800 кг/м3 Новодмитриевского месторождения (по данным ВНИИ)
Из графика (рис. 111.21) следует, что с уменьшением пластового давления вплоть до давления насыщения коэффициент сжимаемости продолжает увеличиваться. При определении коэффициента для нефтей следует учитывать, что процесс изменения пластового давления во многих залежах происходит очень медленно и близок к квазистатическому (квазистатический процесс — равновесный процесс, при котором система проходит через непрерывный ряд равновесных состояний). При этом нефтям, в области давлений насыщения, свойственны явления вторжения [21], т. е. состояния нефтегазовых растворов могут характеризоваться по фазовой диаграмме точкой, соответствующей фазовому состоянию, в котором вещество в действительности не находится. Например, если взять нефть при температуре Т1, находящуюся в равновесии с газом при давлении р1, и отделить затем жидкость от газа, то для начала выделения газа требуется некоторое растяжение жидкости (т. е. понижение давления до р2, меньшей, чем р1). Или же для этого требуется перегрев нефтегазового раствора до температуры T2>T1. Состояния перегретой, переохлажденной или растянутой жидкости называются метастабильными состояниями.
Нефтегазовые растворы в метастабильном состоянии характеризуются относительной устойчивостью. Переход нефти из такого состояния в устойчивую фазу затрудняется на первых порах при понижении давления в связи с развитием процесса в сторону возрастания свободной энергии системы из-за возникновения новых границ раздела нефть—газ.
Мерой вторжения в данном случае жидкого состояния в область газожидкостной смеси может служить отношение равновесного давления р1 к давлению фактического начала парообразования р2.
Квазиравновесные режимы исследований нефтегазовых растворов, используемые при изучении фазовых переходов, позволили обнаружить значительные отклонения свойств нефтей при давлении насыщения рн их газом от их свойств, характеризующихся точкой, отмеченной на значительном расстоянии от давления начала парообразования. Эти отклонения получаются перед выделением макрообъемов газа в связи с изменениями, происходящими в строении и свойствах жидкостей, вызванными образованием новой фазы.
По результатам исследований В. А. Каревского, аномальные состояния нефти наблюдаются при давлениях, не только непосредственно примыкающих к давлению выделения газа, но и при более высоких его значениях, превышающих величину рн до 10—15 МПа. В этой области наблюдаются аномальные изменения акустических характеристик и сжимаемости газожидкостных систем при квазиравновесном режиме изменения давления. Сжимаемость нефтей в этой области может возрастать в 2 раза и более (по сравнению с соседней областью).
С количеством растворенного газа в нефти связан также объемный коэффициент b, характеризующий соотношение объемов нефти в пластовых условиях к объему этой же нефти после отделения газа на поверхности: , (111,94)
где Vпл —объем нефти в пластовых условиях; Vдег — объем этой же нефти при атмосферном давлении и температуре t=20°С после дегазации.
О бъем нефти в пластовых условиях превышает объем сепарированной нефти в связи с повышенной пластовой температурой и содержанием большого количества растворенного газа в пластовой нефти. Однако высокое пластовое давление само по себе обусловливает уменьшение объемного коэффициента, но так как сжимаемость жидкостей весьма мала, это давление мало влияет на значение объемного коэффициента нефти (рис. 111.22). При снижении первоначального пластового давления от р0 до давления насыщения рн объемный коэффициент нефти незначительно увеличивается в связи с расширением жидкости (кривая аб на рис. 111.22). В точке б начала выделения газа значение b достигает максимума, и дальнейшее падение давления приводит к выделению газа из нефти и уменьшению объемного коэффициента.
Рис. II 1.22. Схематическая кривая зависимости объемного коэффициента от давления для недонасыщенной газом нефти
На точность определения объемного коэффициента в лаборатории при разных условиях дегазации влияет изменение температуры. С падением температуры количество газа, выделяющегося из нефти, уменьшается, вследствие чего искажаются значения объемного коэффициента нефти. Поэтому для получения более точных значений объемного коэффициента нефти условия опыта стараются приблизить к пластовым условиям дегазации.
Объемный коэффициент некоторых пластовых нефтей более трех (например, у нефти месторождения Хаян-Корт).
Используя объемный коэффициент, можно определить усадку нефти, т. е. уменьшение объема пластовой нефти при извлечении ее на поверхность (в процентах).
Усадка нефти . (111.95)
Иногда усадку U относят к объему нефти на поверхности. Тогда
U=(b— 1)100 %.
Усадка некоторых нефтей Советского Союза достигает 45—50%.
Объемный коэффициент нефти определяют экспериментально (см. ниже). Если же известны данные о плотности газа, значение U можно приблизительно вычислить.
