Блок питания преобразует электроэнергию постоянную из сети в энергию, пригодную для питания узлов компьютера. Преобразует сетевое 220В 50Гц в постоянное +3,3 ; 5 и 12 В. 3,3 и 5В подаются для питания системной платы, платы адаптеров и дисковых накопителей, а +12 – питание двигателя дисководов и различных вентиляторов.
В каждом БП, перед получение разрешения на запуск системы, выполняется внутренняя проверка и тестирование выходного напряжения, после этого, посылается POWER-GOOD сигнал.
Стандарт АТХ.
На сегодняшний день является самым распространенным. Основные особенности форм-фактора АТХ:
1.наличие 20-и контактного разъема для подключения материнской платы;
2.дополнительный 6-и контактный разъем для питания узлов материнской платы
3.4-х контактный разъем для подключения PCI-E
AT
Старый форм-фактор, на замену которому пришел АТХ. Подключение АТ к системной плате происходит при помощи двух 6-и контактных. Используется ключ, по которому наглядно видно как правильно подсоединить. P8 и P9 должны быть подключены так, что 2 пары черных проводов должны быть рядом.
P8 и порядок расположения проводов и их питание: оранжевый (PWR-OK), красный (+5), желтый (+12), синий (-12), черный (общий), черный(общий)
P9 -\\-\\-\\- : черный(общий), черный(общий), белый(-5), красный(+5), красный(+5), красный(+5)
АТХ.
Дополнительный разъем питания ATX.

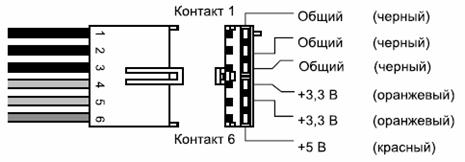

С разработкой новых типов процессоров и системных плат, появляется необходимость в дополнительном энергообеспечении устройств. Появление данного типа разъема ознаменовано требованием дополнительного питания модуля оперативной памяти DIMM.
Разъем АТХ 12В
Питание дисководов
Y-образный разъем
Чтобы подключить дополнительный дисковод можно воспользоваться Y-образным кабелем-разветвителем
Основные параметры БП
Среднее время наработки на отказ (среднее время безотказной работы), или среднее время работы до первого отказа. Это расчетный средний интервал времени в часах, в течение которого ожидается, что источник питания будет функционировать корректно. Среднее время безотказной работы источников питания (например, 100 тыс. часов или больше) как правило определяется не в результате эмпирического испытания, а иначе. Фактически изготовители применяют ранее разработанные стандарты, чтобы вычислить вероятность отказов отдельных компонентов источника питания. При вычислении среднего времени безотказной работы для источников питания часто используются данные о нагрузке блока питания и температуре среды, в которой выполнялись испытания.
Пиковый ток включения . Это самое большое значение тока, обеспечиваемое источником питания в момент его включения; выражается в амперах (А). Чем меньше ток, тем меньший тепловой удар испытывает система.
Максимальный ток нагрузки . Это самое большое значение тока (в амперах), который может быть подан на конкретный вывод (без нанесения ущерба системе). Этот параметр указывает конкретное значение силы тока для каждого выходного напряжения. По этим данным вычисляется не только общая мощность, которую может выдать блок питания, но и количество устройств, которые можно подключить к нему.
Время удержания выходного напряжения (в миллисекундах) в пределах точно установленных диапазонов напряжений после отключения входного напряжения. Обычно 15–25 мс для современных блоков питания.
Минимальный ток нагрузки . Самое меньшее значение тока (в амперах), который может быть подан на конкретный вывод (без нанесения ущерба системе). Если ток, потребляемый устройствами на конкретном выводе, меньше указанного значения, то источник питания может быть поврежден или может автоматически отключиться.
Эффективность (КПД). Отношение мощности, подводимой к блоку питания, к выходной мощности; выражается в процентах. Для современных источников питания значение эффективности обычно равно 65-85%. Оставшиеся 15-35% подводимой мощности преобразуются в тепло в процессе превращения переменного тока в постоянный. Хотя увеличение эффективности (КПД) означает уменьшение количества теплоты внутри компьютера (это всегда хорошо) и более низкие счета за электричество, оно не должно достигаться за счет точности стабилизации независимо от нагрузки на блок питания и других параметров.
Диапазон изменения входного напряжения (или рабочий диапазон) , при котором может работать источник питания. Для напряжения 110 В диапазон изменения входного напряжения обычно составляют значения от 90 до 135 В; для входного напряжения 220 В - от 180 до 270 В.
