11. Задающий генератор. Основные характеристики и электрические схемы
З адающий генератор (ЗГ), который генерирует синусоидальные колебания с высокой стабильностью частоты и выходного уровня, является основным элементом генераторного оборудования (ГО). ЗГ представляет собой усилитель 1, охваченный цепью 2 положительной обратной связи (ПОС). усилитель обеспечивает компенсацию потерь в схеме, цепь ПОС – генерацию определенной частоты колебаний. Генерация происходит не на любой частоте, а на какой-то одной ω0, определяемой элементами ЗГ, если для нее не выполняется условие баланса фаз и амплитуд.
На следующем рисунке изображены 2 варианта ФЧХ вблизи ω0.
Надо стремиться к получению большей крутизны ФЧХ петлевого усиления. Крутизна ФЧХ зависит от добротности элементов контура. Из рисунка следует: кривой 2 соответствует цепь ПОС с малыми собственными потерями (высокая добротность), кривой 1 – с большими.
Схемная реализация ЗГ:
Реализация ЗГ отличается большим разнообразием и требует предварительной классификации по ряду показателей. По типу усилительного элемента (УЭ) различают ламповые и транзисторные ЗГ; по числу УЭ – одно- и двухкаскадные; по типу резонансной β-цепи – RC-, LC-, кварцевые и электромеханические ЗГ.

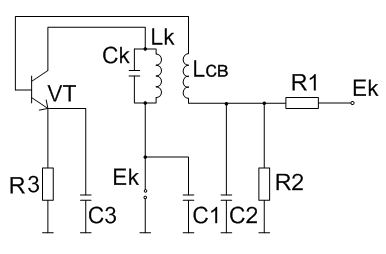

На рисунке изображен вариант двухточечной (трансформаторной) схемы ЗГ. Здесь резонансный контур (Lk, Ck) включен в коллекторную цепь транзистора VT. ПОС обеспечивается за счет индуктивной связи контура с катушкой связи Lсв и определенного подключения концов этой катушки. Элементы R1, R2, R3 совместно с блокировочными конденсаторами С1, С3 обеспечивают необходимый режим транзистора по постоянному току и его стабилизацию.

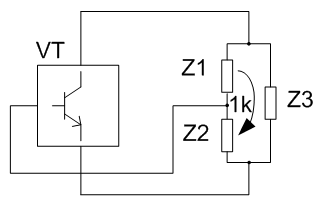

Т рехточечные однокаскадные схемы ЗГ можно представить в общем виде, где Zj – реактивный двухполюсник (j=1,2,3). Для автоматического выполнения условия баланса фаз необходимо, чтобы напряжение обратной связи (на Z2), подаваемое на вход усилителя (переход база-эмиттер VT), было противофазно напряжению на выходе усилителя (на Z3). В этом случае с учетом инверсии фазы в транзисторе получим, что петлевое усиление имеет суммарный фазовый сдвиг, равный 2π. Противофазность напряжений на Z2 и Z3 будет при условии, что они имеют реактивность одного знака.
12. Умножители частоты
Умножители частоты (УЧ) предназначены для умножения частоты ЗГ (задающего генератора) в заданное число раз. Используется несколько способов построения УЧ:
С помощью генератора гармоник и полосовой фильтрации
С помощью «захвата» частоты вспомогательного генератора
С помощью устройства фазовой автоподстройки частоты (ФАПЧ), а также их комбинации.

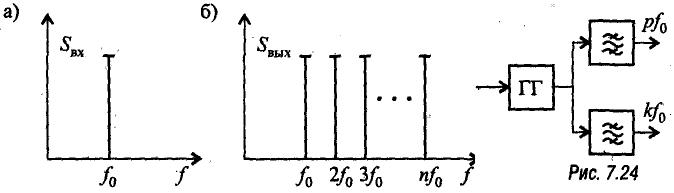

Генератором гармоник (ГГ) называется устройство, искажающее форму и спектр входного синусоидального сигнала (рис. 1а) таким образом, чтобы в спектре выходного сигнала (рис. 1б) появились новые гармоники. «Хорошим» ГГ считают такое устройство, которое при подаче на вход сигнала частотой f0 образует на выходе много гармоник исходной составляющей, причем мощности этих гармоник примерно равны и достаточны для надежного выделения их с помощью полосовых фильтров (рис.7.24). Простейшим ГГ является усилитель-ограничитель, сигналы на входе и выходе которого показаны на рис. 2 а,б.

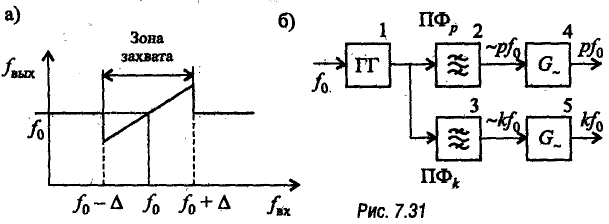

Эффект «захвата» частоты вспомогательного генератора заключается в том, что если на автоколебательный генератор, работающий на частоте f0 подать сигнал с близкой частотой fвх , то генератор «перескакивает» на нее и генерирует эту частоту (рис.7.31 а). Схема показана на рис 7.31 б. Автогенераторы 4 и 5 настроены соответственно на частоты fp и fk , которые близки частотам р-й и к-й гармоник входной частоты f0 : fp≈pf0 и fk≈kf0.

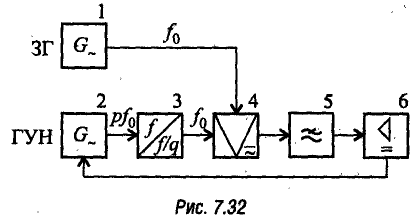

У стройство фазовой автоподстройки частоты (ФАПЧ). Схема изображена на рис 7.32. В установившемся режиме частота fг вспомогательного генератора 2 точно в q раз отличается от частоты f0 задающего генератора 1, т.е. fг=q* f0. При этом на обоих входах фазового детектора ФД 4 частоты колебаний с точностью до фазы равны, т.к. делитель частоты 3 уменьшает частоту генератора ровно в q раз. При «уходе» частоты fг или f0 от своих номинальных значений на выходе ФД 4 возникает напряжение ошибки . Это напряжение проходит ФНЧ 5, усиливается в усилителе постоянного тока 6 и поступает на управляемый элемент автогенератора 2. При этом изменяется частота этого генератора (ГУН) до тех пор, пока не восстановится равенство fг=q* f0, ∆f=0.
13.Делители частоты.
Делитель частоты (ДЧ) предназначены для деления частоты в заданное число раз.

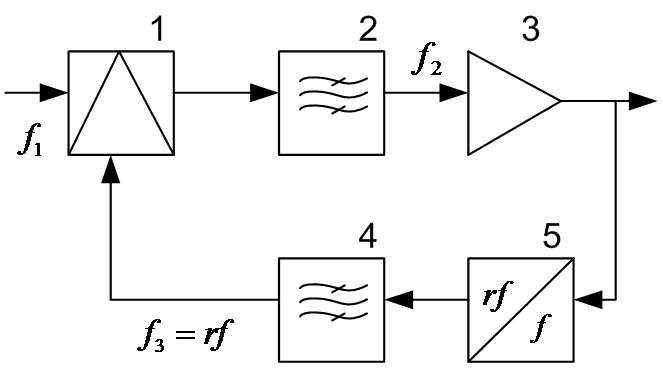

Регенеративные делители частоты (Рис): блок 1 –преобразователь частоты, 5 – умножитель частоты в r раз, 2 и 4 – полосовые фильтры, 3- выходной усилитель. Уравнения для частоты установившихся колебаний имеет вид:
, где p,k – целые числа.
С оответственно коэф деления равен:
Важным достоинством регенеративных делителей является возможность получения не только целые, но и дробные значения Это упрощает формирование группового сигнала, состоящего из основных и вспомогательных компонент (например, контрольных частот).
