17. Методы построения линейного тракта асп
Линейный тракт обеспечивает двухстороннюю передачу линейных сигналов за счет объединения двух самостоятельных односторонних усилительных направлений. В зависимости от способов этого объединения различают следующие виды линейных трактов:
1) Четырехпроводный однополосный;
2) Двухпроводный двухполосный;
3) Двухпроводный однополосный.

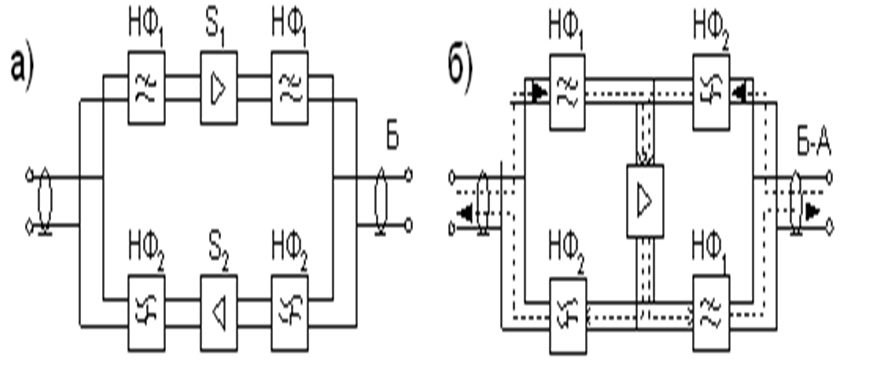

В первом случае каждое усилительное направление строится по своей двухпроводной цепи. При построении двухполосного двухпроводного линейного тракта используется всего одна двухпроводная цепь. Разделение этих полос на оконечных и промежуточных станциях осуществляется с помощью направляющих фильтров (НФ).
Идея частотного разделения направлений передачи, реализуемая в двухпроводном линейном тракте, может быть распространена на случай организации работы нескольких, например двух систем передачи по одной двухпроводной линии.
В двухпроводном однополосном линейном тракте линейные сигналы обоих направлений передаются в одной и той же полосе частот, а для их разделения используются развязывающие устройства (например, дифсистемы).
Основным методом построения линейного тракта является четырехпроводный однополосный, который обеспечивает наибольшую длину усилительного участка при наименее жестких требованиях к линейным усилителям.
18. Типовая аппаратура асп. Унификация каналообразующего оборудования.
Основная часть оборудования оконечных станций АСП (аналоговых систем передачи) - каналообразующее оборудование, кот. формирует станд. групповые сигналы: первичные, вторичные и т.д. Целесообразно выпускать типовое унифицированное оборудование, кот. может исп-ся на оконечных пунктах различных систем передачи. Конструктивно удобно размещать аппаратуру формирования той или иной стандартной группы в виде самостоятельной стойки. Применяют такие типы стоек: стойка индивидуального преобразования (СИП), унифицированная стойка первичного преобразования (УСПП), унифицированная стойка вторичного преобразования (УСВП), стойка третичного преобразования (СТП). Для подачи на эти стойки напряжения несущих и контрольных частот исп-т отдельную стойку унифицированного генераторного оборудования (СУГО).
На отечественной сети связи исп-ся 3 типа аппаратуры индивидуального преобразования: СИП-60, СИП-240(ВСК) и СИП-300. Оборудование СИП-60 обеспечивает формир-ие 5 станд-х ПГ передающей стороне и 60 каналов ТЧ – на приёмной. Формир-ие происходит по схеме с одной ступенью преобразования частоты. Параллельная работа канальных фильтров обеспечивается за счёт корректирующего контура. На стойке СИП-300 размещается оборудование для формирования 25 ПГ. Используется однократное преобразование частоты. В стойке применяются транзисторные преобр-ли частоты, а блок параллельной работы канальных фильтров строится по схеме сумматора на операционном усилителе. На стойке СИП-252 ГО (разновидность СИП-300) размещено оборудование 252 каналов (21 ПГ) совместно с генераторным оборудованием, формирующим все необходимые несущие частоты. В рассмотренных выше стойках передача токов сигнализации (вызов, отбой, занято) осуществляется внутри рабочей полосы частот канала ТЧ. Для упрощения согласования с аппаратурой АТС целесообразно сигнализацию вынести за пределы полосы канала ТЧ. Для этого была разработана СИП с вынесенным сигнальным каналом (ВСК). В аппаратуре СИП-240(ВСК) формир-ся 20 ПГ, для каждой из кот. исп-ся 2 ступени преобр-ия: на 1й формир-ся 3-канальная предгруппа в диапазоне частот 132-144 кГц, на 2й – четыре предгруппы с помощью групповых частот переносятся в спектр 60-108 кГц. В каждом канале ТЧ образован вынесенный сигнальный канал. На приёмной стороне каждой стойки СИП для всех вариантов предусмотрены подстраиваемые корректоры АЧХ затухания канала ТЧ.
УСПП содержит оборудование для формирования 5ти ВГ из 25 ВГ на стороне передачи и обратного преобразования на стороне приёма. Формир-ие ВГ происходит путём однократного преобр-ия частоты. Предусмотрены 2 варианта: без инверсии спектра преобразованной группы и с инверсией. Доп. эл-ми на стороне передачи являются блок объединения сигнала ВГ и сигнала контрольной частоты ВГ, а на приёмной стороне – приёмник контрольного канала ПГ и усилители с плоской регулировкой усиления. В стойке УСПП исп-ся один приёмник контрольной частоты, кот. по очереди подключается к выходам регулируемых усилителей каждой из 25 ПГ для анализа выходного ур-ня приёма. Чтобы исключить взаимные влияния сигнальных компонент ПГ и тока контрольной частоты ВГ, на входе передачи и выходе приёма третьей ПГ для каждой из 5ти ВГ включены режекторные фильтры.
УСВП даёт возм-ть сформир-ть из 21 ВГ 3 стандартные ТГ в полосе частот 812-2044 кГц и 2 нестандартных блока, содержащих по 3 ВГ в диапазоне частот 60-804 кГц. В каждом блоке 1я и 3я ВГ преобразуются с инверсией спектра, а 2я ВГ переносится в спектр блока без преобразования. Для формир-ия ТГ исп-ся однократное преобр-ие частоты.
Для формир-ия токов несущих и контрольных частот , кот. исп-ся в оборудовании СИП, УСПП и УСВП, применяются стойки унифицированного генераторного оборудования (СУГО) двух типов: 1 и 2. Аппаратура СУГО-1 формир-т колебания индивидуальных и первичных групповых несущих частот, контрольные частоты ПГ и ВГ, кот. нужны для работы СИП и УСПП. Упрощенная схема СУГО-1 приведена на рис.1.
1 – задающий генератор (высокостабильный кварцевый генератор, настроенный на частоту 128 кГц);
2 – делитель частоты с коэф. деления 32; с помощью него получают периодическую последовательность импульсов частотой 4 кГц;
3 – генератор гармоник (ГГ-4);
71-7m – ПФ, кот. выделяют чётные и нечётные гармоники с частотами 108 - 4(j – 1), кГц, где j=1…12 (индивидуальные несущие), и линейные КЧ.
4 – умножитель частоты;
5 – генератор гармоник;
61-6k – параллельно включенные ПФ, которые формир-т первичные групповые несущие, кот. группир-ся на выходных клеммах Вых.1 и предназначены для работы УСПП;
8 – высокостабильный кварцевый генератор, кот. формирует контрольные частоты ПГ и ВГ;
9,11 – преобр-ли частоты;
10,12 – ПФ.
На вход блока 9 от соответствующего фильтра 7 поступает несущая частота 76 кГц, а ПФ10 выделяет преобразованную частоту fкч.1=76+8,14, кГц. Соответственно на вход блока 11 от одного из фильтров 6 подается частота 420 кГц, а ПФ12 выделяет частоту fкч.2=420 - 8,14, кГц.
СУГО-2 формир-т колебания вторичных групповых несущих частот и контрольную частоту третичной группы. Эти частоты треб-ся для работы УСВП. СУГО-2 не имеет задающего генератора, она работает совместно с СУГО-1.

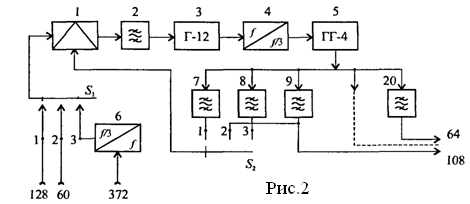

При размещении аппаратуры МСП, рассчитанной на большое число каналов, централизованное ГО неудобно (много межстоечных кабелей большой протяжённости; большое затухание сигналов в этих кабелях). Поэтому было разработано новое унифицированное оборудование. В нём принят децентрализованный метод построения г енераторного оборудования. При этом ГО состоит из общеузлового источника управляющих частот (ИУЧ) и ряда децентрализованных блоков ГО. Каждый из децентрализованных блоков ГО (он назыв-ся «комплект генераторный») на основе нескольких управляющих частот, идущих от ИУЧ, формир-т все частоты, кот. необходимы для работы соответствующей стойки преобразования или сопряжения. В кач-ве примера на рис.2 показана структурная схема генераторного комплекта, расположенного в стойке СИП-252-ГО. При изменении переключателя S1 на вход регенеративного делителя частоты (блоки 1-5) поступает управляющая частота. ДЧ построен по типовой схеме и содержит преобр-ль частоты 1; ПФ 2, настроенный на частоту 12 кГц; автогенератор 3; делитель частоты 4 с коэф. деления 3 и генератор гармоник 5. ПФ 9…20 выделяют индивидуальные несущие.

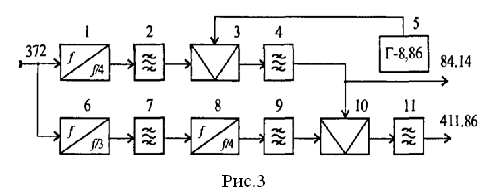

К онтрольные частоты ПГ и ВГ формир-ся в отдельном генераторном комплекте контрольных частот (КГКЧ) (рис.3) с помощью сигналов управляющей частоты и автономного кварцевого генератора 5. Для получения КЧ первичной группы применяют делитель частоты 1 с коэф. деления 4, ПФ 2, преобр-ль частоты 3 и ПФ 4. Для получения КЧ вторичной группы применяют делитель частоты 6, умножитель частоты 8, ПФ 7 и 9, смеситель 10 и ПФ 11.
