26.Стандарты плезиохронной иерархии. Группообразование с двухсторонним согласованием скоростей

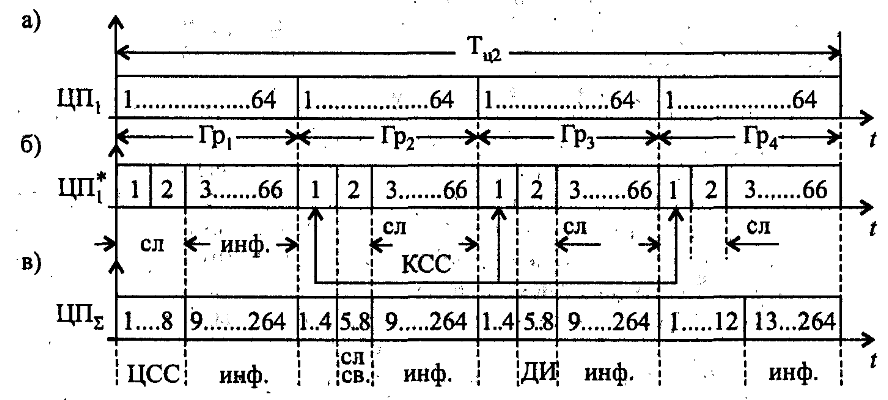

Построение цикла вторичного цифрового сигнала, получаем путем временного асинхронного объединения четырех первичных цифровых сигналов с использованием двухстороннего согласования скоростей (рис1).
В нормальном режиме в блок асинхронного согласование входит 356 информационных символов(рис1а). Для уменьшения объема памяти БАС цикловой сигнал преобразованного потока на выходе БАС формируется в виде последовательных 4 подциклов (Гр1-Гр4). Каждая группа (рис1б) включает 66 импульсных позиций(ИП). Первые две ИП в первой группе (рис1в) пустые, они отведены для формирования циклового синхросигнала (ЦСС). Остальные позиции – заняты информационными символами.
Более детальную процедуру согласования скоростей можно пояснить, опираясь на структурную схему БАС на стороне передачи(рис2) и приема (рис3).

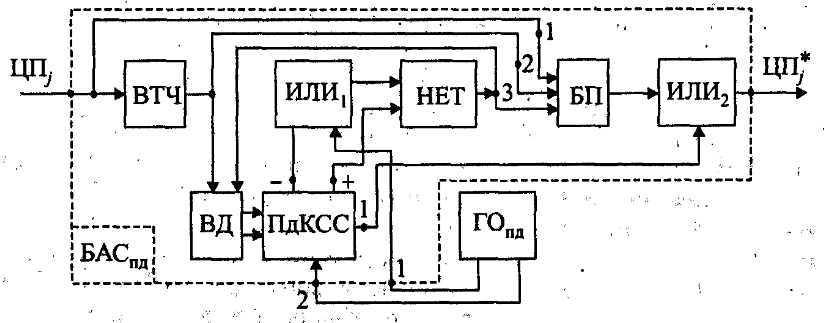

Н а стороне передачи для принятия решения о типе согласования скоростей постоянно контролируется временной интервал между импульсами записи и импульсами считывания следующего с вых1 генератора . Импульси поступают на вход временного детектора(ВД). После ВД сигнал поступает на передатчик КСС(ПрКСС). ПрКСС формирует сигналы коррекции. В случае положительного согласования скоростей формируется сигнал запрета НЕТ. В другом случае(-) формируется импульс 1, который проходит через ИЛИ1 и осуществляется дополнительное считывание из БП на этой позиции. Затем преобразованные сигналы с выхода БП объединяются с сигналами согласования скоростей в схеме , формируется цифровой поток .

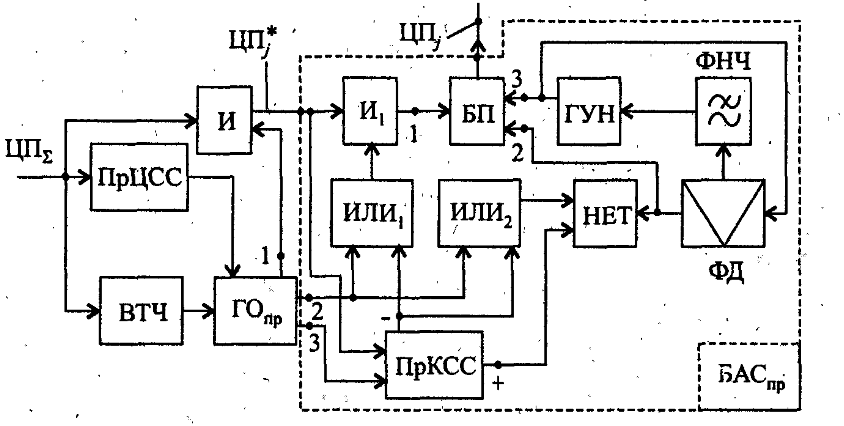

На стороне приема вторичный цифровой сигнал с помощью выделителя тактовой частоты ВТЧ, приемника цифрового синхросигнала ПрЦСС, синхронизируемого ГО приема и 4-х схем И посимвольно разделяется на 4 синхронных цифровых потоков . С помощью поток очищается от служебных символов и поступает на БП. Одновременно исходный поток поступает в приемник команд согласования скоростей (ПрКСС), где происходит выделение КСС, их декодирование и анализ. При положительном согласовании скоростей(сс) ПрКСС формирует сигнал. В другом случае ПрКСС формирует импульс, который через дает разрешение по входу 2 на запись информации в БП. Одновременно через и пропускается дополнительный информационный символ. ГО содержит генератор управляемый напряжением(ГУН), фазовый детектор(ФД) и ФНЧ.

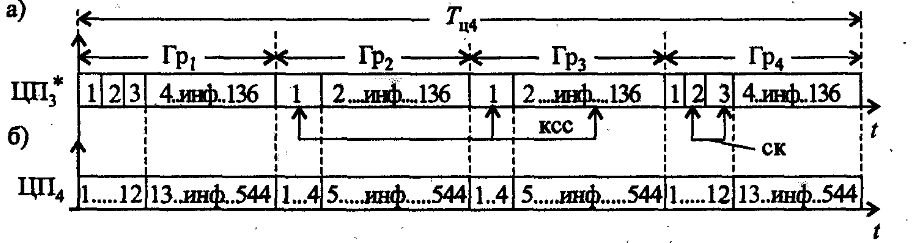

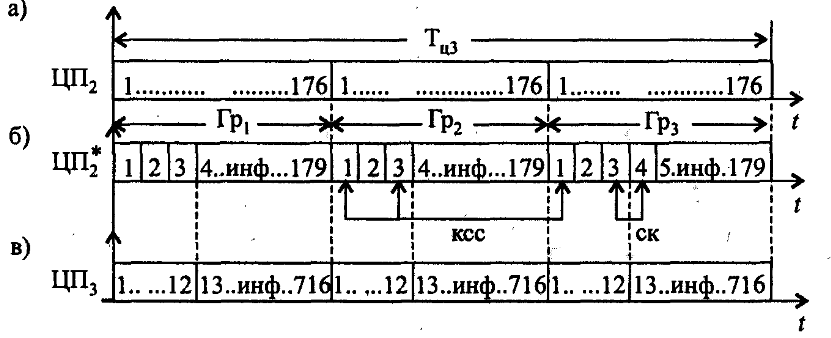

Временное группообразование третичного(рис4) и четвертичного(рис5) цифровых сигналов при двухстороннем согласовании скоростей выполняется по структурной схеме (рис2 и рис3), отличие состоит в организации цикла передачи.
27.Стандарты плезиохронной иерархии. Группообразование с односторонним согласованием скоростей.
Плезиохронная цифровая иерархия (PDH) – это когда на каждой следующей ступени объединяются цифровые потоки от четырех систем предшествующей ступени. Объединяемые цифровые потоки имеют одинаковые номинальные тактовые частоты.
Группообразование с односторонним согласованием скоростей осуществляется в соответствии с рекомендациями МККТТ G.742 (для вторичного ВГ) и G.751 (для третичного и четвертичного ВГ). На рис а показан цикл первичного преобразованного сигнала, получаемого на выходе БАСпд вторичного мультиплексора. Цикл состоит из четырех групп, которые содержат по 53 символа, следующих с тактовой частотой fт1=2112 кбит/с. первые три ИП в Гр1 пустые, остальные информационные. В группах 2-4 первые ИП отведены для передачи 3-символьной команды согласования скоростей (КСС). Если имеется положительный ВС в преобразованном сигнале, то КСС имеет вид 111, а на позиции ИП-4-2 передается балластный импульс (сигнал коррекции скоростей). При отсутствии ВС на позиции КСС передается сигнал 000, а на позиции ИП-4-2 – текущий информационный символ. Посимвольное объединение четырех преобразованых потоков дает вторичный цифровой поток (рис б), с тактовой частотой fт2=4fт1=8448 кбит/с, при этом каждая группа в цикле теперь содержит по 212 символов. В Гр1 первые 10 позиций отдают под цифровой синхросигнал вида 1111010000, позиция 11 используется для индикации аварии, а 12 резервируется для служебгых целей.

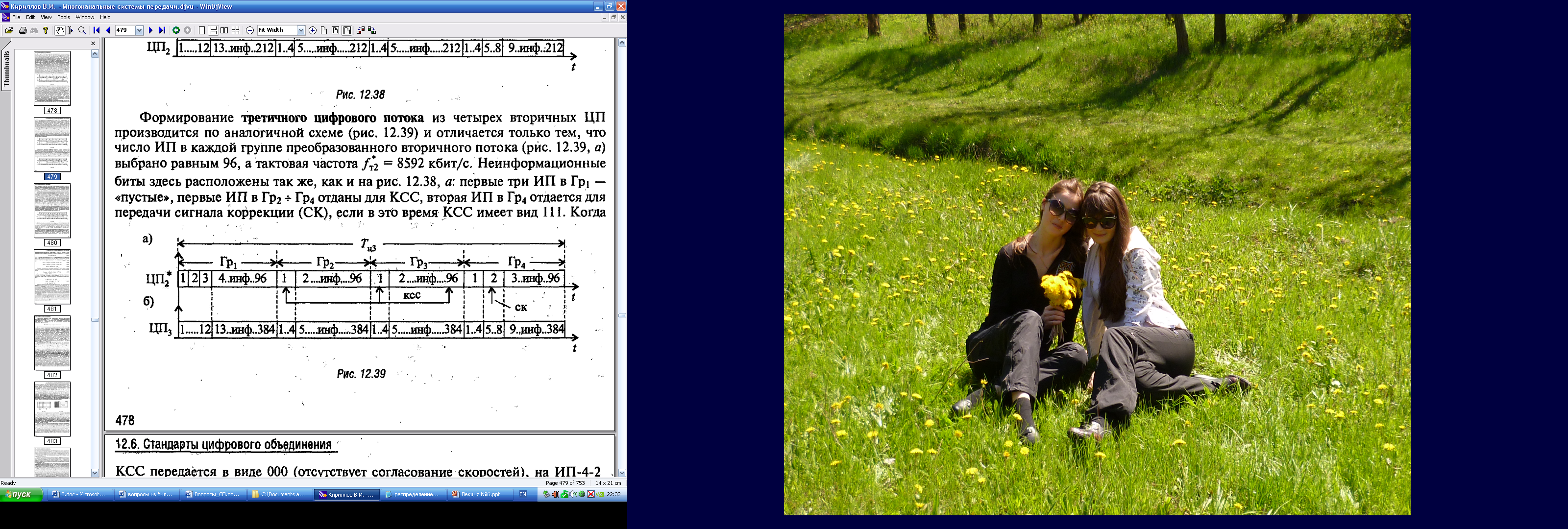

Формирование третичного цифрового потока из 4 вторичных потоков ЦП производится по аналогичной схеме, и отличается только тем, что число ИП в каждой группе преобразованного вторичного потока (рис а) выбрано равным 96, а тактовая частота fт2=8592 кбит/с. неинформационные биты здесь расположены так же: первые три ИП в Гр1 – пустые, первые ИП в Гр2-4, отданы для КСС, вторая ИП в Гр4 отдается для передачи сигнала коррекции (СК), если в это время КСС имеет вид 111. Когда КСС передается в виде 000, на ИП-4-2 передается текущий информационный символ. После посимвольного объединения (рис б) получаем третичный групповой поток с тактовой частотой fт3=4fт2=34368 кбит/с, у которого каждая группа цикла содержит 384 бит, при этом в Гр1 на позиции 1-10 передается цифровой синхросигнал.

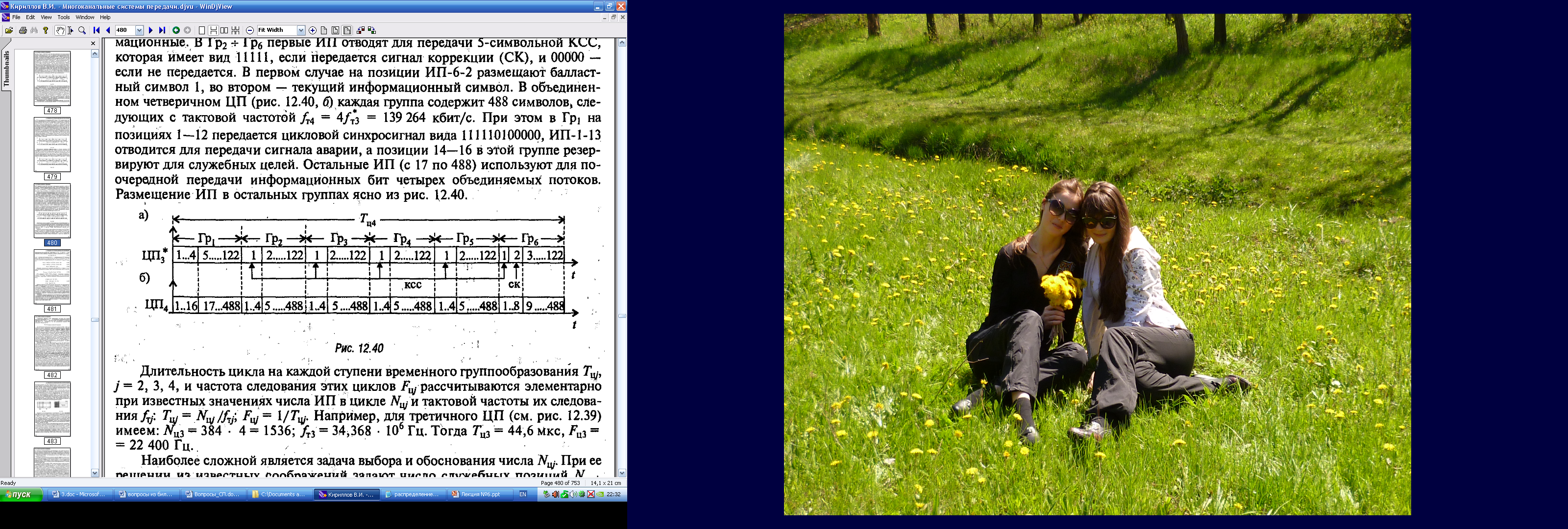

Четвертичное временное группообразование (ЧВГ) производится путем посильвоного объединения четырех преобразованных третичных ЦП. Цикл передачи содержит 6 групп (Гр1-Гр6). В преобразованом третичном ЦП, получаемом на выходе БАСпд, каждая группа содержит по 122 символа (рис а), которые следуют с тактовой частотой считывания fт3=34816 кбит/с. в Гр1 первые четыре ИП пустые, остальные информационные. В Гр2-Гр6 первые ИП отводят для передачи 5-символьной КСС, которая имеет вид 11111, если передается сигнал коррекции (СК), и 00000 – если не передается. В первом случае на позиции ИП-6-2 размещают балластный символ 1, во втором – текущий информациооный символ. В объединенном четвертичном ЦП (рис б) каждая группа содержит 488 символов, следующих с тактовой частотой fт4=4fт3=139264 кбит/с. при этом в Гр1 на позициях 1-12 передается цикловой синхросигнал, ИП-1-13 отводится для передачи сигнала аварии, а позиции 14-16 в этой группе резервируют для служебных целей. Остальные ИП (с 17 по 488) используются для поочередной передачи информационных бит четырех объединяемых потоков.
