43. Блочные двоичные коды
Перекодирование исходного сигнала в линейный – это получение линейного кода с тактовой частотой, которая больше частоты следования отдельных импульсов исходного двоичного сигнала. Возможны 2 способа преобразования.

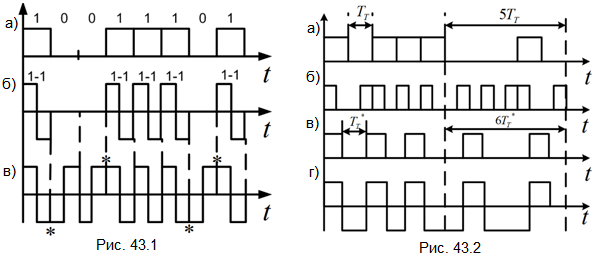

1й – преобразование ДС (рис. 43.1а) в биимпульсный сигнал, при котором 0 передается, как и прежде, а сигнал 1 – биимпульсным сигналом, например вида +1-1 (рис. 43.1б). Используется также вариант, когда нулевой символ заменяется биимпульсной комбинацией, но уже другого вида -1+1 (рис. 43.1в).
Кроме этого метода, возможен способ преобразования, при котором каждая группа из m символов исходного двоичного сигнала заменяется группой из n символов двоичного линейного сигнала, что выражается формулой mBnB.
Наиболее простыми и эффективными являются линейные коды класса 1B2B, в которых с каждым отдельным символом исходной последовательности сопоставляется 2 двоичных символа линейного кода. Например, «1» исходной последовательности (рис.43.2а) может быть передана комбинацией 10, а «0» - 01 (рис. 43.2б).
В условиях ограниченной полосы линии связи при необходимости можно построить более экономичные коды (например, код 5В6В), когда блок из m символов исходной последовательности заменяется блоком из n=m+1 символов линейного кода (рис 43.2в).
Блочное кодирование типа mBnB оставляет линейный сигнал униполярным. Это позволяет легко устранить из сигнала постоянную составляющую, а затем восстановить (рис.43.2г)
Рассмотрим пример построения преобразователей кода передачи и приема для блочного кода 5В6В. Последовательность преобразований двоичного сигнала ДС на стороне передачи изображена на рис 43.3а. Последовательность преобразования двоичных символов на приемной стороне изображена на рис. 43.3б

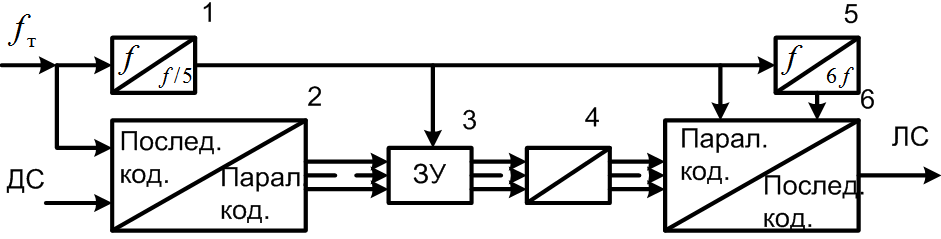

Рис 43.3а
Рис 43.3б
44. Коды с понижением тактовой частоты(рис. 15.17).
Для уменьшения тактовой частоты при переходе от ДС (двоичных сигналов) к ЛС (линейным сигналам) применяют многоуровневые коды, для которых принято условное обозначение lBkQ, где l и k указывают число элементов в исходном и результирующем блоках, В означает, что в исходном блоке используется бинарный код (с основанием 2), а вместо Q применяются буквы, определяющие основание кода в результирующем блоке: Т — троичное, Q — четверичное, Ql — пятеричное и т.д. Одним из примеров такого решения является код 4B3T, когда четырехсимвольная комбинация двоичного кода (рис. 1, а) заменяется трехразрядной комбинацией троичного кода (рис. 1, б). При этом тактовая частота ЛС уменьшается по сравнению с ДС: . Поскольку число возможных состояний в блоке 4В равно 24 =16, а в блоке ЗТ— соответственно З3 = 27, то кодовую таблицу 4В – 3Т можно составить так, чтобы обеспечить отсутствие постоянной составляющей в ЛС и исключить появление трех нулей.
Варианты таблиц перехода от блока 4В к блоку 3Т могут быть разными; на практике получил распространение вариант FOMOT, используемый в ЦСП ИКМ-480х2. В общем случае частота следования символов линейного сигнала уменьшается по сравнению с ДС в k/l раз, но с увеличением числа разрешенных уровней линейного кода его помехозащищенность снижается, поэтому в проводных системах передачи редко применяются коды с числом уровней больше пяти.

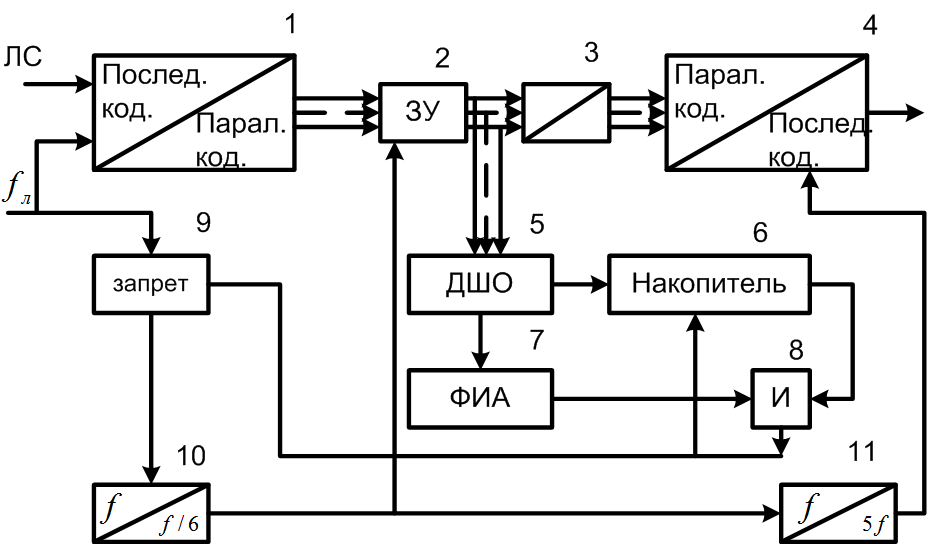

Рис. 1
