19. Типовые системы передачи для магистральной сети связи
На магистральных участках сети связи организуются мощные пучки каналов ТЧ. Такие пучки передаются с помощью широкополосных линий передачи, построенных на основе коаксиальных кабелей. Обычно применяется коаксиальный кабель типа КМ-4 и КМБ-8/6. Системы передачи, работающие по этим коаксиальным кабелям, являются АСП типа К-3600, К1920П и VLT-1920.
Система передачи К-3600 позволяет по 1 коакс. паре организовывать 3600 каналов ТЧ или 1800 каналов ТЧ + 1 канал ТВ вещания. Линейный спектр системы занимает полосу частот 812-17596 кГц.

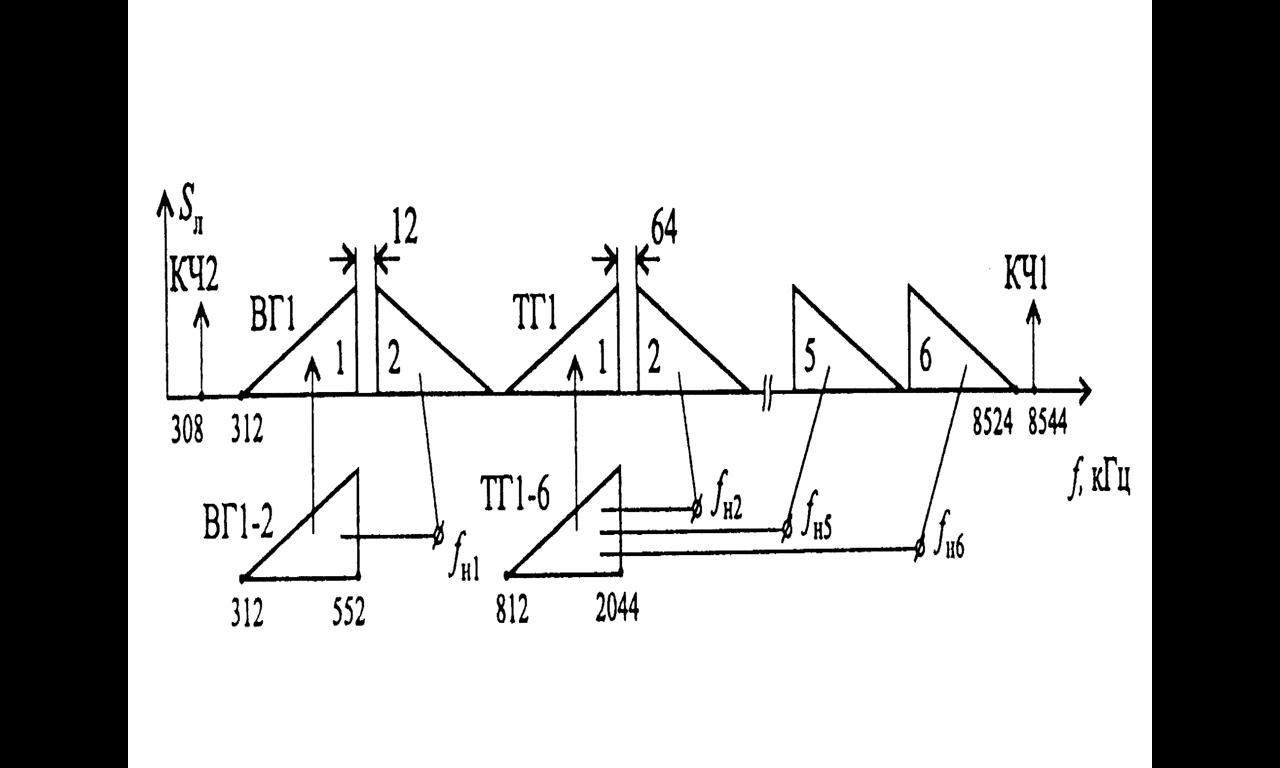

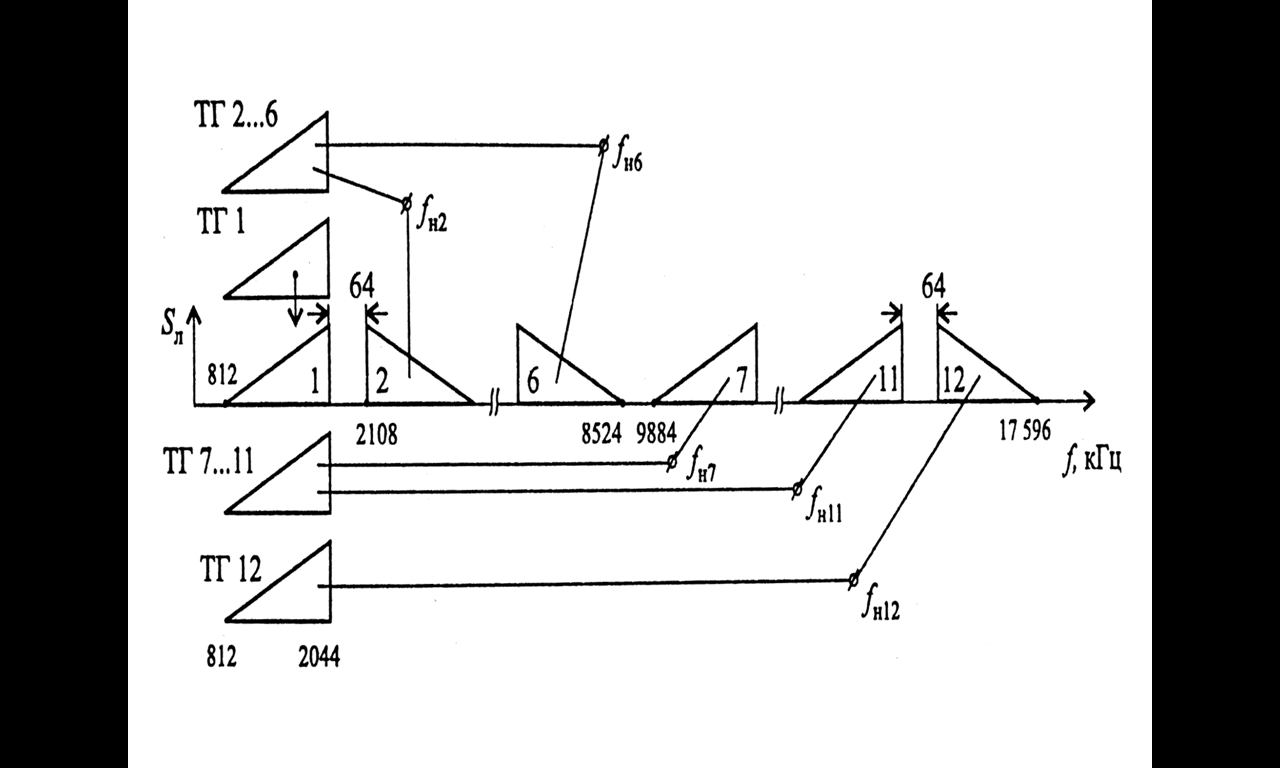

Рис. 19.1 – Формирование линейного спектра

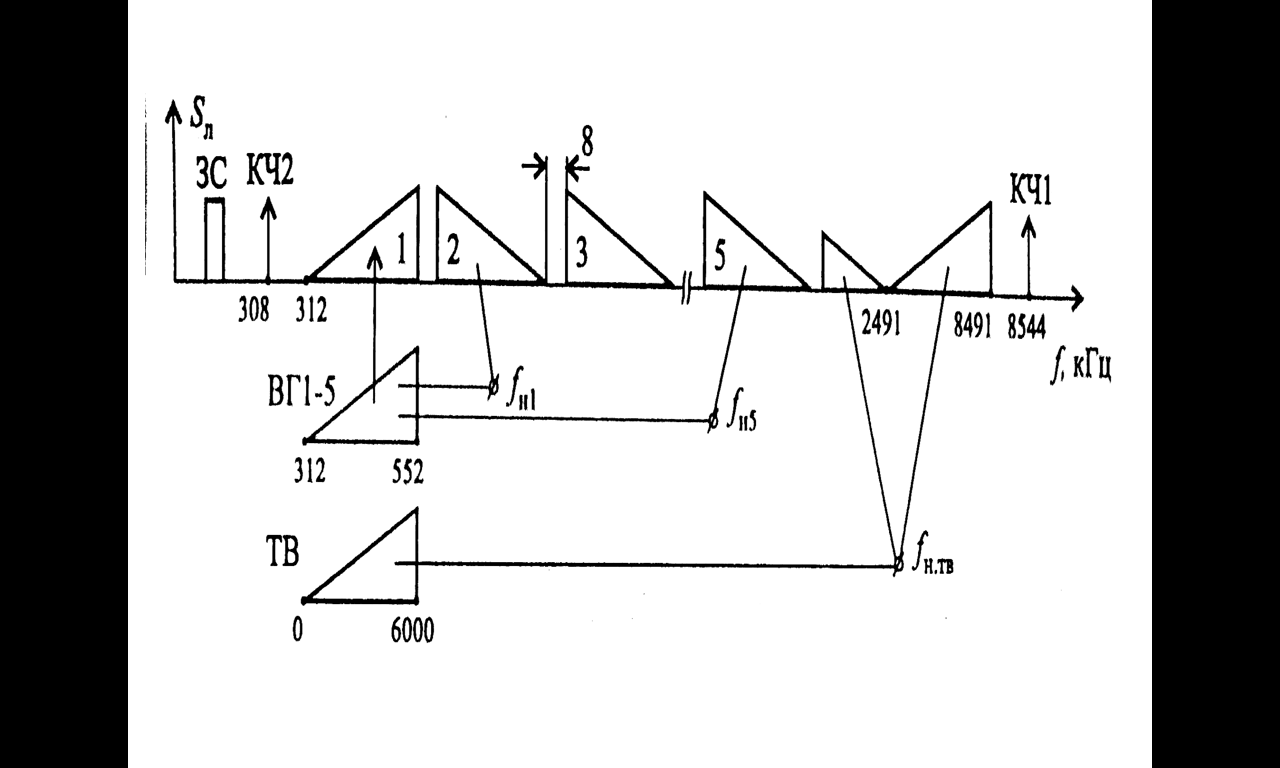

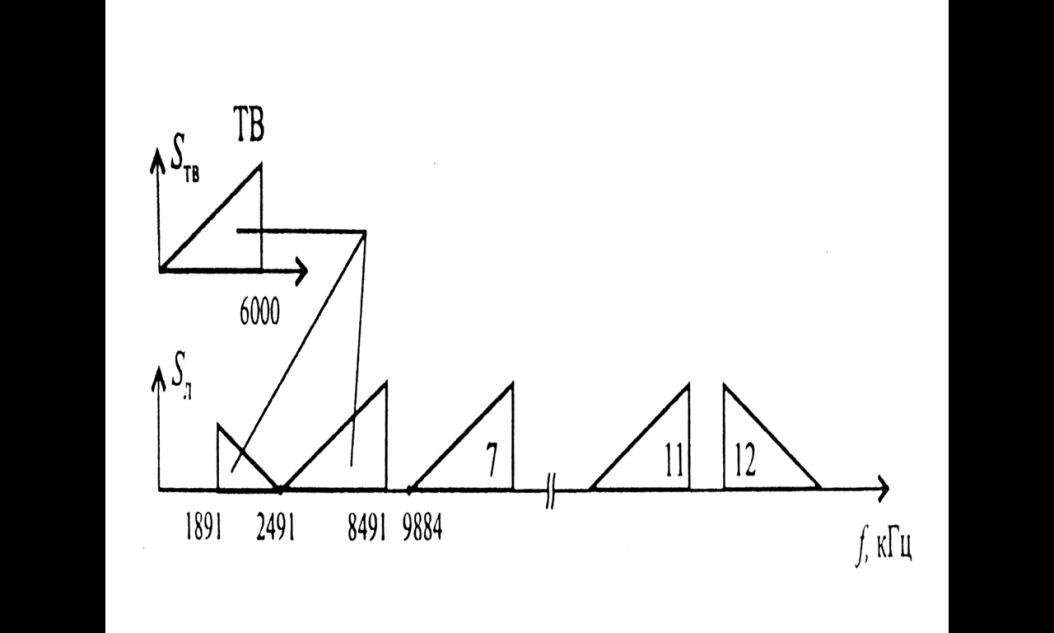

Рис.19.2 – Формирование линейного спектра при передаче ТВ сигнала

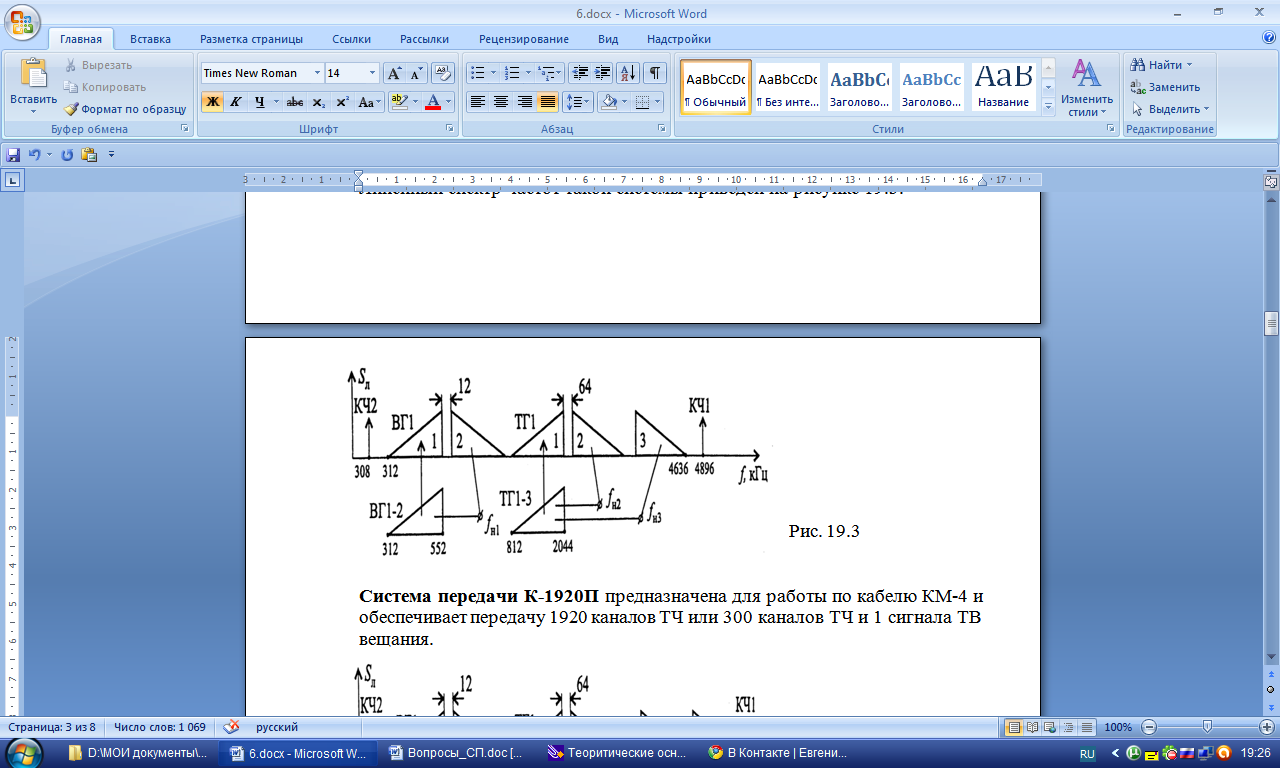

П ри использовании комбинированного кабеля КМБ-8/6 малогабаритные коаксиальные пары отводят для работы распределительной системы К-1020Р, которая обеспечивает организацию пучков каналов ограниченной протяженности вдоль трассы магистральных кабелей связи. Линейный спектр частот такой системы приведен на рисунке 19.3.
Система передачи К-1920П предназначена для работы по кабелю КМ-4 и обеспечивает передачу 1920 каналов ТЧ или 300 каналов ТЧ + 1 сигнала ТВ вещания.
Р ис. 19.4 – формирование линейного спектра
Рис. 19.5 - Формирование линейного спектра при передаче ТВ сигнала
20. Аппаратура уплотнения для зоновой сети (рис.11.9 – 11.13).
Линии передачи для зоновой сети строятся, как правило, на основе малогабаритного коаксиального кабеля типа МКТ-4 или многопарных высокочастотных кабелей типа МКС. Коаксиальный кабель МКТ-4 содержит четыре коаксиальные пары 1,2/4,4 мм и 5 симметричных пар. Основными системами, работающими по этому кабелю, являются отечественная система К-300 и поставляемая из Венгрии система ВК-960.

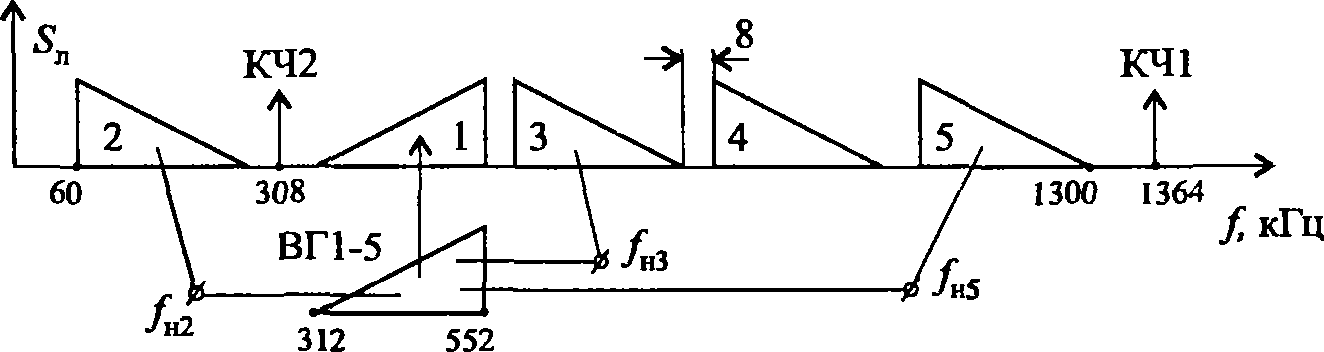

Линейный спектр АСП К-300 выбран таким образом, чтобы обеспечить достаточно большое переходное затухание между соседними коаксиальными парами при наименьшей нижней частоте линейного спектра, а также с точки зрения удобства формирования ЛСЧ (линейного спектра частот). Как видно из рис. 1, одна вторичная группа (ВГ1) передается в линию без преобразования, а остальные группы (ВГ2 … ВГ5) преобразуются с инверсией спектра с помощью несущих частот fНj, j = 2 … 5. При этом fН2 = 612 кГц; fНj = 1116 + 248(j - 3), кГц, j = 3 … 5. Эти преобразования осуществляются в унифицированном оборудовании вторичного преобразования, поэтому аппаратура сопряжения отсутствует. Для коррекции линейного спектра частот 60—1300 кГц в его состав вводят две контрольные частоты: основная КЧ1 равна 1364 кГц и вспомогательная (для наклонной АРУ) КЧ2 — 308 кГц.
Рис. 1
В линейном тракте АСП К-300 используются НУП трех типов: основной НУП с грунтовой АРУ, НУП с АРУ по КЧ1 (каждый пятый) и НУП с устройством коррекции (НУП-К).
Распределительная система К-300Р, работающая по малогабаритным коаксиальным парам в составе комбинированного кабеля КМБ-8/6, позволяет осуществлять выделение и введение групп каналов в ОУП при совместной работе с магистральной системой К-1920П. Основное отличие К-300Р от К-300 заключается в том, что НУП выполняются только двух типов: нерегулируемые (НУП-0) и регулируемые (НУП-Р) с АРУ по КЧ1, которые устанавливаются в каждом втором пункте. Кроме того, в качестве дополнительной КЧ2 используется частота 60 кГц, а не 308 кГц.

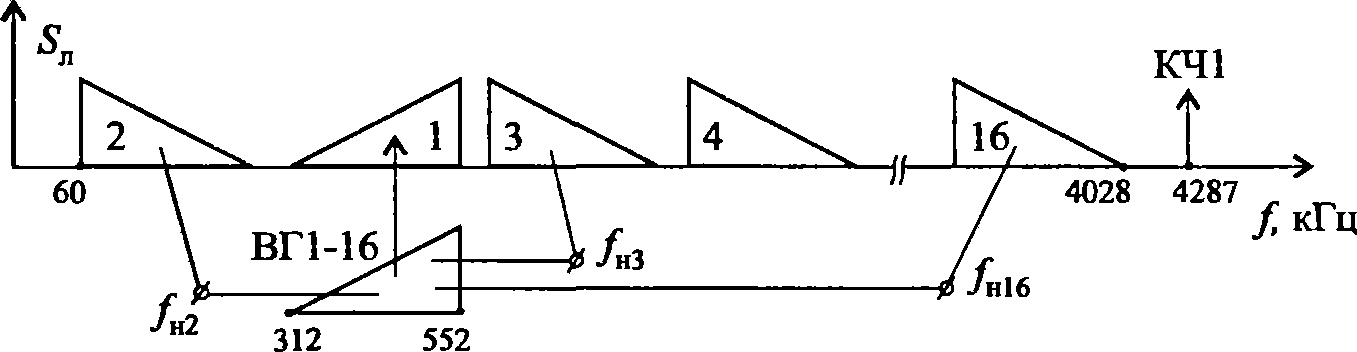

Система передачи ВК-960 используется на магистралях зоновой сети, где требуется организация достаточно мощных пучков каналов. Ее линейный спектр частот, формируемый так, как показано на рис. 2, располагается в диапазоне 60—4028 кГц. При этом одна вторичная группа (ВГ1) переносится в линию без преобразования, а остальные вторичные группы (ВГ2 … ВГ16) — путем однократного преобразования с инверсией спектра. Несущие частоты для этих преобразований равны: fН2= 612 кГц, fНj = 1116 + 248(j— 3), кГц, где j =3 … 16. Как видно из сравнения рис. 1 и рис. 2, нижняя часть ЛСЧ системы ВК-960 точно повторяет ЛСЧ системы К-300. Формирование линейного спектра АСП ВК-960 требует самостоятельной аппаратуры сопряжения на оконечных пунктах.
Рис. 2

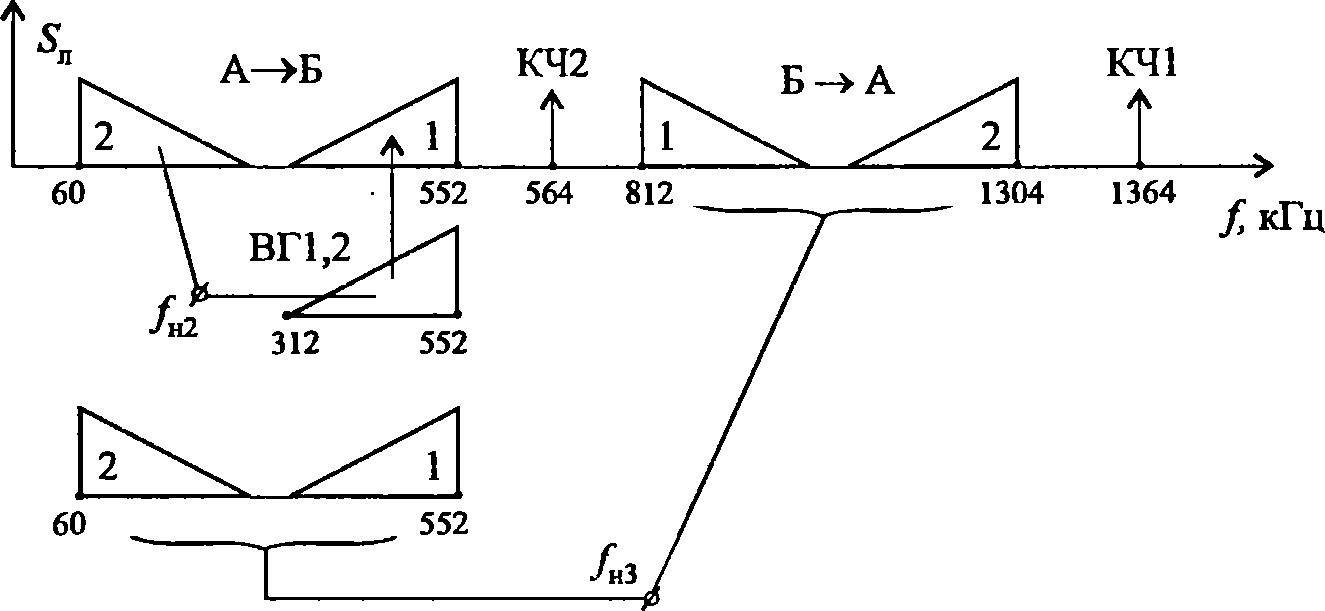

На направлениях зоновой сети, где требуется передача небольшого числа каналов (в пределах 60—120), эффективна система К-120, работающая по дешевому однопарному коаксиальному кабелю типа ВКПАП. Для передачи сигналов в обоих направлениях применяется двухполосная схема передачи, когда линейный спектр в направлении А—Б формируется в полосе 60—552 кГц. а в направлении Б—А — в полосе 812—1304 кГц. Образование линейного спектра показано на рис 3. Для формирования ЛСЧ в направлении А—Б одна из вторичных групп (ВГ1) переносится в линию без преобразования, другая (ВГ2) преобразуется с инверсией спектра на несущей частоте fН2 = 612 кГц. Для получения ЛСЧ в направлении Б—А используется дополнительная ступень преобразования, когда групповой сигнал в спектре 60—552 кГц (он формируется так же, как ЛСЧ для направления А—Б) преобразуется с инверсией спектров на несущей частоте fН3 = 1364 кГц. Упрощенная структурная схема станции а (рис. 4) содержит тракт передачи для направления А—Б (блоки 1 - 5 и 10) и тракт приема для направления Б—А (блоки 7 - 21).
Рис. 3

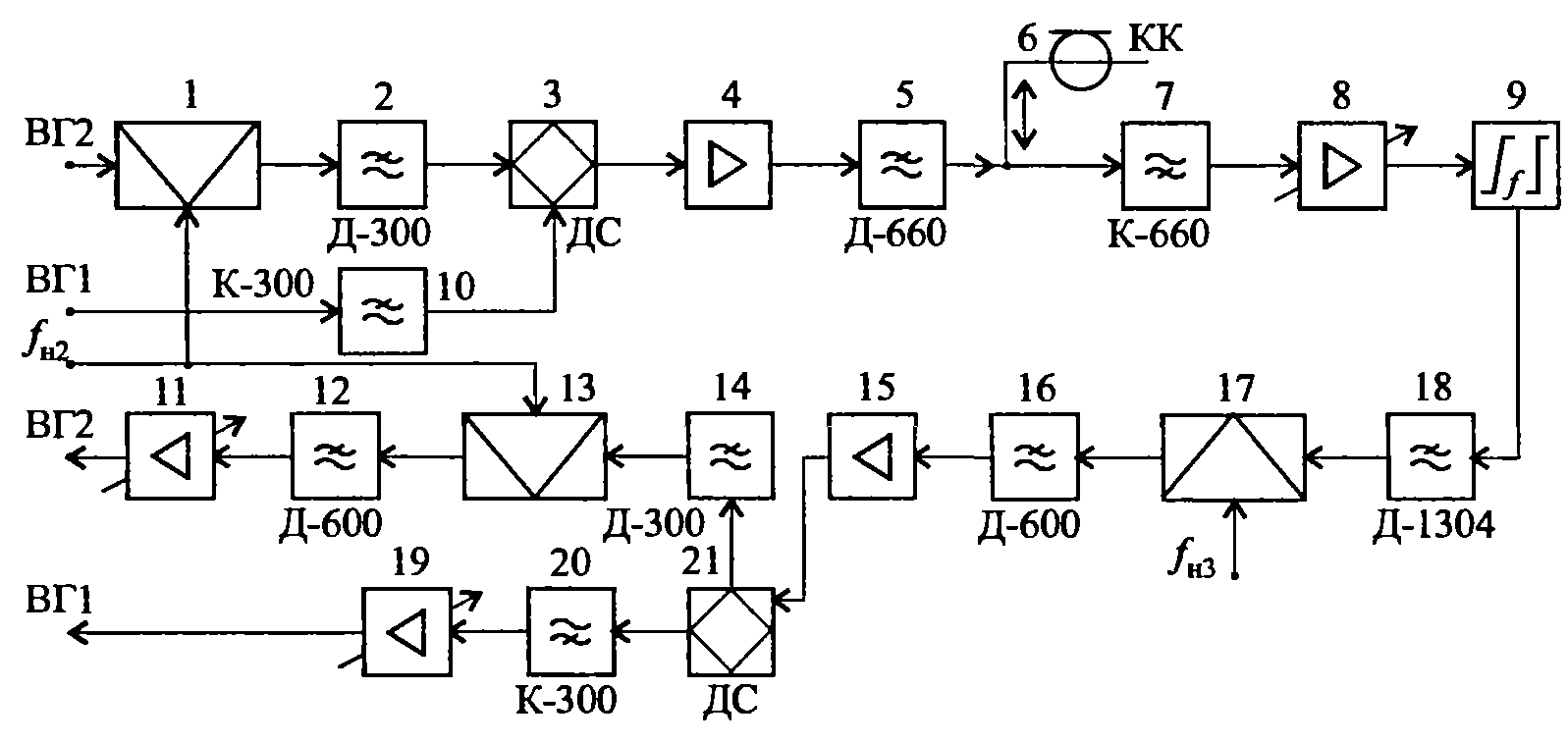

В тракте передачи сигнал ВГ2 проходит преобразователь частоты 1, ФНЧ, который выделяет область преобразованных частот ниже частоты 300 кГц и дифсистему (ДС) 3, где объединяется с сигналом ВГ1, «очищенным» с помощью ФВЧ 10от посторонних помех в спектре частот ниже 300 кГц. Далее групповой сигнал в спектре 60—552 кГц усиливается усилителем 4 и через направляющий фильтр 5 поступает в коаксиальный кабель 6.
Рис. 4
Линейный сигнал направления Б—А в спектре 812—1304 кГц из кабеля 6 проходит через направляющий фильтр 7, усиливается и корректируется в блоках 8 и 9 (регулировка усиления в усилителе 8 осуществляется по линейной КЧ1, равной 1364 кГц ), отфильтровывается от КЧ фильтром 18 и поступает на преобразователь частоты 17. На второй вход поступает несущая fН3 = 1364 кГц. Преобразованный сигнал в спектре 60—552 кГц выделяется ФНЧ 16, усиливается блоком 15, разделяется с помощью дифсистемы 21 и направляющих фильтров 14 и 20 на две составляющие. Первая соответствует сигналу ВГ1, который проходит через регулирующий усилитель 19 (он охвачен системой АРУ по току КЧ вторичной группы) и приобретает номинальный уровень приема. Вторая составляющая с помощью преобразователя частоты 13 преобразуется из области частот 60—300 кГц в стандартную полосу ВГ. Далее она отфильтровывается ФНЧ 12 и с помощью регулируемого усилителя 11 также приобретает стандартный уровень.
На отдельных направлениях зоновая связь может осуществляться по высокочастотным симметричным кабелям типа МКС. Особенностью конструкции таких кабелей являются значительные переходные влияния между параллельными цепями (парами). Для их ослабления используют двухкабельную схему организации связи, когда передача сигналов в противоположных направлениях осуществляется по двум различным кабелям, при этом каждая система передачи работает как однополосная четырехпроводная.
Наиболее распространенной системой передачи, работающей по высокочастотным симметричным кабелям, является система К-60П. В этой системе предусмотрено, что ее линейный спектр, расположенный в полосе 12—252 кГц может быть сформирован на основе пяти стандартных ПГ различными способами. Это позволяет преобразовать переходную помеху, которая образуется при параллельной работе по соседним парам нескольких систем К-60П, из внятной в невнятную, что объективно повышает помехозащищенность канала ТЧ. Для упрощения аппаратуры сопряжения системы К-60П, которая должна формировать разные виды линейного спектра при минимуме числа несущих частот, полосовых фильтров и т.п., а также для максимального использования стандартного оборудования первичного преобразования оказалось целесообразным использовать две ступени формирования линейного спектра. На первой пять ПГ преобразуются в спектр стандартной ВГ, на второй эта вторичная группа переносится в линейный спектр частот. Своеобразие линейного спектра определяется видом преобразования на первой ступени (рис. 5, а, б, в). На второй ступени преобразование для всех вариантов осуществляется одинаково (рис. 5), с помощью групповой несущей частоты f ГР = 564 кГц с инверсией спектра.

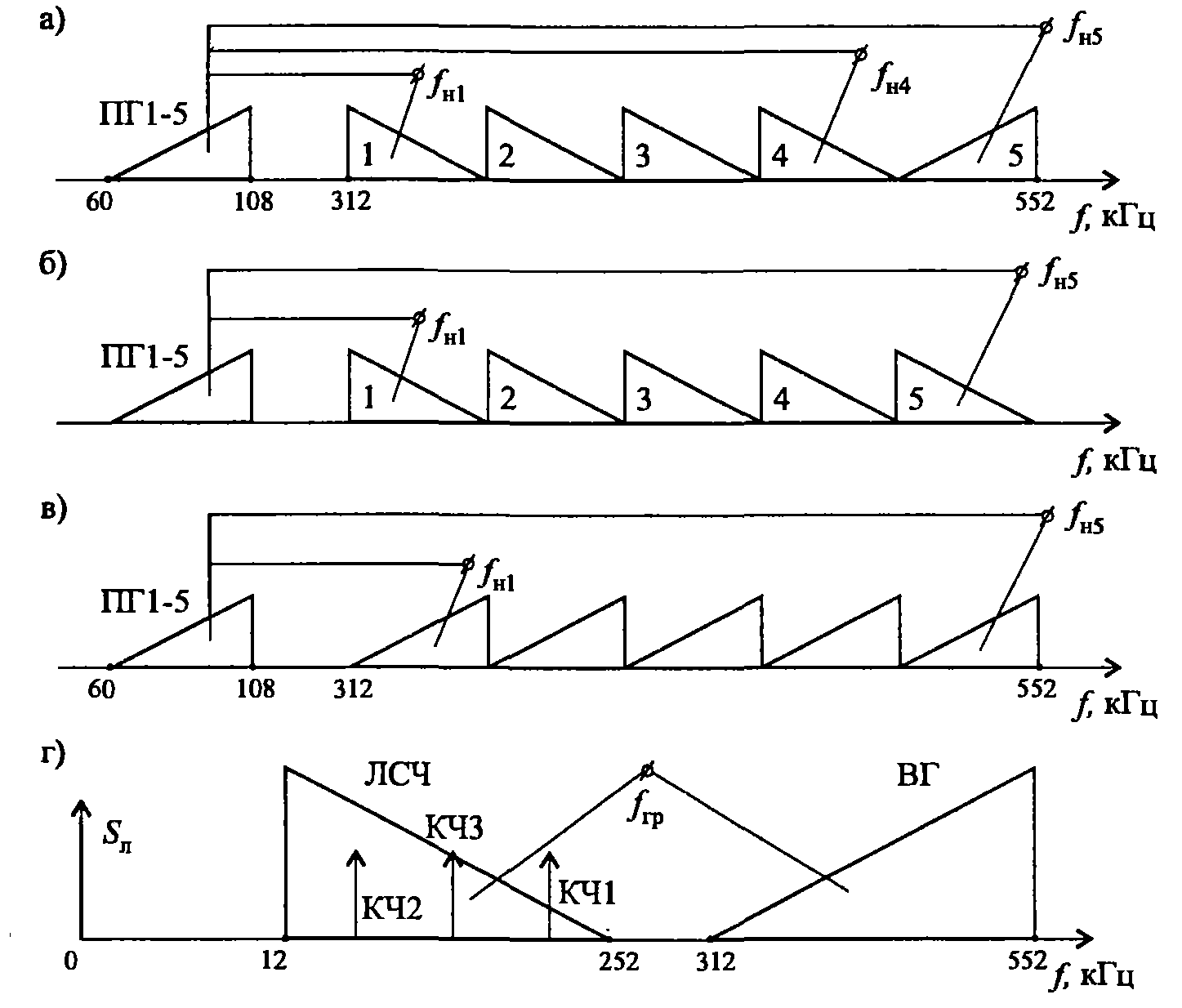

Для варианта на рис. 5, а, который считается основным, формирование вторичной группы производится с помощью несущих частот fН1 .. fН5, причем первые четыре несущие осуществляют преобразование ПГ1 .. ПГ4 с инверсией спектра и равны соответственно fНj= 420 + 48(j - 1), кГц; j = 1.. 4. Пятая ПГ преобразуется без инверсии с помощью несущей fН5 = 564 кГц. С учетом инверсии спектра на второй ступени (см. рис. 5, г) при этом формируется линейный спектр, который для двух нижних 12-канальных групп полностью совпадает с линейным спектром системы передачи К-24. Это позволяет осуществлять высокочастотные транзитные соединения систем К-60П и К-24 без дополнительных преобразований.
Рис. 5
В тех случаях, когда это не требуется, используют дополнительные варианты. Для варианта на рис. 5,б формирование на первой ступени производят с инверсией для всех первичных групп с помощью несущих частот fНj = 420 + 48(j - 1), кГц; j = 1 .. 5. Для варианта на рис. 5, в преобразование всех ПГ производится без инверсии, при этом fНj = 252 + 48(j - 1), кГц; j = 1 .. 5. В линейный сигнал, сформированный по любому из этих вариантов, на стороне передачи вводят три контрольные частоты КЧ1 .. КЧЗ, которые служат для работы систем АРУ аппаратуры линейного тракта. Эти частоты равны соответственно 248, 12 и 116 кГц. По КЧ1 осуществляют плоскую регулировку уровней, по КЧ2 и КЧЗ — соответственно наклонную и криволинейную.
