2.Основные принципы уплотнения и разделения сигналов. Способы уплотнения, привести примеры.

Три способа уплотнения:

• Пространственный

• Мостовой

• За счет использования вспомогательной ступени индивидуального преобразования каждого первичного сигнала.

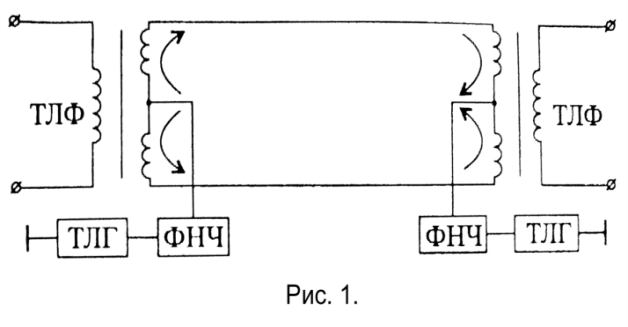

П ространственный способ(рис1). Физическую линию делают многопроводной и по каждой паре проводов передается отдельный сигнал.

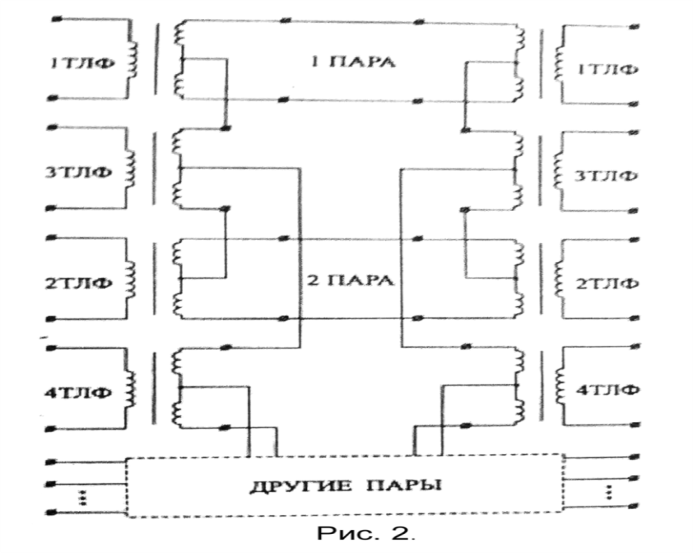

Мостовой способ (рис2) характеризуется использованием определенных схемотехнических решений, с помощью которых удается использовать одну физическую линию для передачи нескольких сигналов без каких-либо преобразований над ними. Использование мостовых схем позволяет как бы дополнительные пары, служащие для передачи других сигналов, например третьего абонента. Такую физическую несуществующую линию наз «фантомной». Одним проводником ее является пара первого абонента, вторым – пара, отведенная второму абоненту. Токи сигнала третьего абонента текут по обоим проводам пары первого абонента в одном направлении возвращаются по обоим проводам пары второго абонента, не создавая помех ни первому ни второму. Мостовой способ уплотнения используется для организации дистанционного питания (ДП) усилителей и в цепях служебной связи. Вариант ДП по схеме провод-провод показан на рис 3. Здесь ток ДП протекает по «фантомной цепи, образованного парой проводов одного и парой другого направления передачи. Разделение линейного (группового) сигнала ЛС и тока ДП обеспечивается за счет мостовой схемы включения.

3.Принципы построения аппаратуры мсп с чрк. Классификация методов построения.

Во всех многоканальных системах с ЧРК используется передача АМ сигнала с одной боковой полосой. Методы построения многоканальной аппаратуры с ЧРК отличаются способом формирования группового сигнала и особенностями передачи его в линейном тракте.

По способу формирования различают:

1. с индивидуальным преобразованием сигналов

2. с групповым преобразованием сигналов

По особенностям передачи его в линейном тракте:

1. усиление каждого индивидуального сигнала

2. усиление линейного сигнала в целом

При индивидуальном преобразовании сигналов формирование группового (линейного) спектра частот производится путем отдельного независимого преобразования каждого из N сигналов.

Здесь каждый канал содержит канальный полосовой фильтр (КПФ), канальный модулятор (М) и демодулятор (ДМ), а на промежуточных станциях (ПС) – индивидуальное усилительное устройство (S), каждый усилитель сравнительно узкополосен и может работать с большими нелинейными искажениями, поскольку на выходе они подавляются полосовым фильтром.

П ри групповом преобразовании сигналов лежит принцип формирования линейного сигнала на оконечном пункте передачи (Оппд) системы с помощью не одной, а нескольких ступеней преобразований. На каждой ступени объединяются несколько канальных сигналов, т.е. линейный сигнал представляет собой сумму нескольких промежуточных групповых сигналов. На оконечном пункте приема (Оппр) осущ-ся обратные операции. Промежуточная станция будет иметь вид

1 – корректор частотной характеристики (лин корректор), осуществляет коррекцию неравномерности частотной характеристики затухания линии связи.

2 – линейный усилитель, компенсирует затухание на этом участке.

В результате все соответствующие групповые сигналы на выходе лин усилителя имеют такой же уровень, как и на выходе Оппд.

Групповой метод подразделяется на два варианта:

1. с индивидуальным преобразованием в оконечных и с групповым усилением в промежуточных пунктах

2. с групповым преобразованием и усилением в оконечных и промежуточных пунктах.

Н а рисунке а) первый вариант построения. Спектральное преобразование на оконечном пункте

б). Каждый индивидуальный сигнал претерпевает независимые преобразования при переносе в линейный спектр частот, а затем весь этот спектр передается по лс и усиливается групповыми (лин) усилителями.

В случае группового метода преобразования, преобразование индивидуального сигнала осуществляется несколькими ступенями. На каждой ступени происходит объединение нескольких преобразованных сигналов, сформированных на предыдущих ступенях.

На первой ступени производят индивидуальное преобразование в спектр группового вспомогательного сигнала, наз первичным, на второй ступени получают вторичный сигнал путем объединения нескольких преобразованных первичных групповых сигналов и т.д.

Последняя ступень наз ступенью системного преобразования. На приемной стороне осуществляются обратные операции.

Спектральные диаграммы: а) формирование первичного группового сигнала (ПГС) с помощью индивидуальных несущих частот f1.1-f1.n1,

б ) вторичного (ВГС) с помощью групповых несущих f2.1-f2.n2

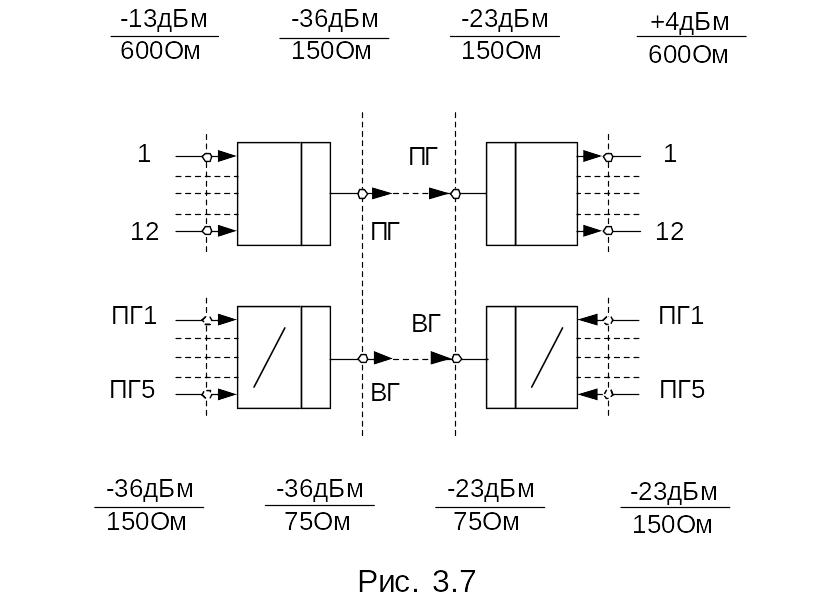

В ходные (выходные) сопротивления формирователей групповых сигналов выбираются в зависимости от полосы частот сигнала в данном сечении: чем шире полоса, тем меньше сопротивление. При этом учитываются также типовые волновые сопротивления кабелей, которые соединяют входы/выходы формирователей друг с другом, и схемы включения – симметричная (через трансформатор) и несимметричная. Уровни сигналов задаются при условии загрузки группы одним сигналом ТЧ.
