§ 3. Разработка грунта землеройно-транспортными машинами

Бульдозеры применяются в строительстве на самых разно­образных работах: рытье неглубоких выемок с транспортированием грунта на небольшие расстояния и сооружении невысоких насыпей из резервов, на расчистке территории и планировоч­ных работах, на, зачистке оснований под насыпи и фундаменты зданий и сооружений, на устройстве подъездных путей, разра­ботке грунта на косогорах, обратной засыпке траншей и пазух фундаментов и т. д. Кроме того, бульдозер часто применяется как вспомогательная машина в комплекте с другими.

Для эффективной работы время рабочего хода' в балансе времени цикла работы бульдозера должно составлять . 70%, обратный ход — 20—25%, остановки после рабочего и об­ратного ходов — 5—10%. Средняя дальность перемещения грунта должна быть в пределах 25—50 м.

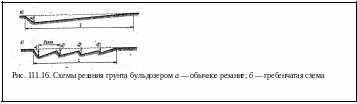

Существуют следующие способы резания грунта бульдозером (рис. III. 16): обычное резание — нож вначале заглубля­ется на предельную для данного грунта глубину и по мере за­грузки постепенно, поднимается, так как растет сопротивление призмы волочения, на которое расходуется тяговое усилие трактора, гребенчатое резание— отвал заполняется несколь­кими чередующимися заглублениями и поднятиями.

Рационально применять способ резания под уклон, основан­ный на рациональном использовании тягового усилия трактора Рекомендуется при отсутствии естественного уклона искусственно создавать его первыми тремя-четырьмя проходками бульдозера.

Бульдозер работает по Схемам, приведенным на рис. III. 17., Однослойным резанием с перекрытием полос на 0,3—0,5 м, на­пример, снимают растительный, слой. После срезки грунта бульдозер перемещает его в отвал или промежуточный вал и возвращается к месту нового резания без разворота, задним ходом (челночная схема), или с двумя, поворотами. Траншей­ная разработка производится с оставлением перемычек шириной 0,4 м в связных грунтах и 0,6 м — в малосвязных. Глубина траншей принимается 0,4—0,6 м. Перемычки разрабатываются после прохода каждой траншеи.

Разработка грунта скреперами широко применяется при строительстве дорог, на планировочных и вскрышных работах, устройстве различных выемок и насыпей. Преимуществами скреперов являются: комплексное выполнение одной машиной всех операций по разработке, транспортированию, укладке и разравниванию грунта, сравнительно низкая стоимость работы и высокая производительность. К недостаткам скреперов сле­дует отнести то; что они не могут- быть использованы для ра­боты в связных грунтах с влажностью более 25%, в переувлаж­ненных несвязных грунта», в сухих песках, в грунтах с включе­ниями валунов, корней и т. п. и. в плотных тяжелых-грунтах без предварительного рыхления.

Обладающие плохой маневренностью прицепные скреперы с тракторными тягачами на гусеничном ходу рационально ис­пользовать при сравнительно небольшой дальности транспор­тирования по слабым грунтам и пересеченной местности. Эко­номически выгодная дальность возки грунта для них — 300 м при емкости ковша до 6 м³ и 500 м— при большей емкости.

Самоходные скреперы с колесными тягачами развивают большие скорости и- могут транспортировать грунт на более дальние расстояния,¹ однако для их работы требуются благо-' приятные дорожные условия, а при наборе грунта они нужда­ются в помощи трактора^толкача. Оптимальные расстояния транспортирования•- грунта "самоходными скреперами состав­ляют до 1500 м при емкости ковша 6—8 м³, до 2000 м —при 10 м³ и до 5000 м при емкости ковша 15 м³. Минимальное рас­стояние транспортирования —50—100 м, при меньших расстоя­ниях выгоднее работать бульдозером.

Выбирая схему движения скрепера, следует исходить из сле­дующих основных положений: длина пути загрузки ковша, вы­полняемая на первой передаче, должна быть наименьшей путь движения груженого скрепера должен быть кратчайшим, без крутых поворотов; грунт выгружается на достаточно широком фронте до начала поворота машины; повороты, по возможно­сти, должны совершаться в разные стороны.

Автогрейдерами и грейдер-элеваторами грунт разрабатыва­ется при возведении из резерва дорожных насыпей высотой со­ответственно до 0,75 и 1,25 м или нижних слоев более высоких насыпей, при планировке территорий и откосов невысоких зем­ляных сооружений, профилировании полотна дороги, зачистке дна котлованов.

Грунт уплотняют с целью увеличения его несущей способности, уменьшения сжимаемости и снижения водопроницаемости. В практике применяется преимущественно механическое уплотнение грунтов: укаткой, трамбованием и вибрирование или же взрывным способом. Перспективным является в настоящее время комбинированный метод уплотнения, например вибрирование и укатка или укатка и движение транспортных средств. Способ уплотнения грунта и тип грунтоуплотняющее машины выбирают на основании технико-экономического сравнения вариантов с учетом свойств уплотняемого грунта, требуемой плотности, объема, сроков и разнообразных условии производства работ. Для обеспечения равномерного уплотнения грунта его насыпают слоями одинаковой толщины, а уплотняют при одинаковом количестве проходок или ударов грунтоуплотняющих машин для каждого слоя. Отсыпанный грунт разравнивают бульдозерами или другими машинами. Наибольшее уплотнение грунта с наименьшей затратой труда достигается при определенной для данного грунта влажности.

Грунт уплотняют на захватках (картах), размеры которых должны обеспечить достаточный фронт работ. Чрезмерное уве­личение фронта работ может привести к высыханию подготов­ленного к уплотнению грунта в жаркую ветреную погоду или, наоборот, к переувлажнению в "дождливую.

Наиболее трудным является уплотнение грунта при обрат­ной засыпке пазух фундаментов или траншей, так как работы ведутся в.стесненных условиях с большой тщательностью и осто­рожностью. Во избежание повреждения фундаментов или тру­бопроводов прилегающий к ним грунт на ширину 0,8 м уплот­няется с помощью пневматических и электрических трамбовок слоями 0,1—0,2 м. Применение более производительных машин (виброкатков, самопередвигающихся виброплит и др.) возможно на периферийных участках (рис. 111.25, а).

Насыпи, имеющие большую площадь (например, при верти­кальной планировке), рекомендуется уплотнять катками или трамбующими машинами по замкнутому кругу. При уплотне­нии дорожных насыпей также предпочтительнее круговая схема движения машин (рис. 111.25, б). Если ширина насыпи менее 6 м, машина разворачивается, съезжая с насыпи, либо приме­няется челночная-схема^работы. При уплотнений сильно раз­рыхленного грунта, отсыпанного грейдер-элеватором или драг­лайном, целесообразно сначала уплотнить его легким катком, а "затем укатать до проектной плотности.

Каменные работы

Производственный процесс крипичной кладки состоит из ряда основных и вспомогательных рабочих операций,. К основ­ным операциям относятся подача и раскладка кирпича, подача, расстилание и разравнивание раствора, укладка кирпича, в дело, а вспомогательными операциями являются установка порядо­вок, натягивание и перестановка причалки, околка кирпича, проверка кладки и, в случае необходимости, перелопачивание раствора.

Г

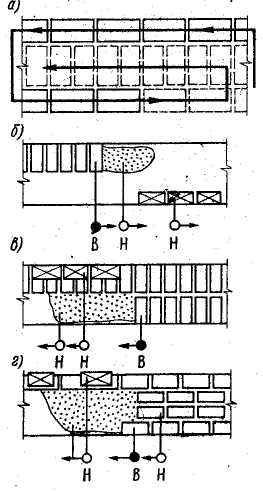

Рис. VI.29. Схема работы звена «тройка» а — последовательность укладки рядов; б— кладка наружной тычковой версты; в — то же, внутренней; г — кладка внутренней ложковой версты и забутки

оризонтальность ряда при кладке кирпича обеспечивается применением специального шнура-причалки, который крепится к жестким порядовкам. Порядовка представляет собой дере­вянную или металлическую рейку с размеченными на ней ря­дами кладки, а также отметками низа и верха проемов, ук­ладки перемычек, плит перекрытия и т. п. По своему назначе­нию и конструктивным особенностям порядовки разделяются на угловые для кладки внешних углов, рогаточные для кладки внутренних углов и промежуточные, устанавливаемые на прямых участках стены. Раскладка кирпича на стене зависит от ее тол­щины и от характера клад­ки, для которой он предна­значается. При возведении стены толщиной в 2 кирпича и более для кладки верст кирпич подается на стену стопками по 2 кир­пича. Его раскладывают на противоположно выклады­ваемой версте параллельно оси стены для кладки ложком и перпендикулярно оси стены —для кладки тычком. Для забутки стопки кирпича раскладывают по наружной и внутренней верстам примерно в равных количествах парал­лельно или перпендикулярно оси стены. На стене толщиной менее 2 кирпичей раскладка ведется также на про­тивоположной версте стопками по 2_/кирпича параллельно оси стены как для тычкового, так и для ложкового рядов. Расстоя­ние между стопками кирпичей, равное 1 или 7г кирпича, легко определяется по положе­нию кирпича в нижеле­жащем ряду.

Для подачи, расстила­ния и разравнивания рас­твора применяется специ­альная лопата. При клад­ке стен под штукатурку раствор из ящика, уста­новленного на рабочем месте, подают лопатой и для кладки тычковой версты расстилают с от­ступом от обреза стены на 3—5 см грядкой ши­риной 20—22 см, перемещая лопату на себя (рис. VI.26,a). Для кладки ложковой версты раствор расстилают через борт лопаты с отступом от края стены на 2—3 см грядкой шириной 8—10 см, перемещая лопату на себя (рис. VI. 26, б). Раствор разравнивают-плавным движением лопаты на себя таким образом, чтобы получить тол­щину постели не более 2—2,5 см и с отступом от наружной грани стены на 1 см (рис. VI. 26, в). Для кладки забутки раст­вор расстилают грядкой, не доходящей до внутренней грани уложенных верст на 2—3 см, и затем разравнивают.

Кирпич в дело укладывают различными приемами; вприсык, вприсык с подрезкой, вприжим и вполуприсык.

Прием вприсык применяют при кладке стен впустошовку и только на пластичном растворе. Каменщик, держа кирпич на­клонно, на расстоянии 5—6 см от ранее уложенного кирпича, подгребает его ребром часть раствора с постели для заполнения вертикального шва. Если раствор хорошо разостлан и разровнен лопатой, то кирпич можно укладывать, одной или двумя руками; не пользуясь кельмой. Кирпич осажи­вают нажимом ладони руки.

Прием вприсык с подрезкой применяют при кладке стен вполношовку, т. е. с заполнением горизонтальных и вертикальных швов. Кирпич укладывают аналогично способу вприсык, но избыток раствора, выжатый из шва, подрезают кельмой через каждые три-четыре кирпича.

Прием вприжим применяется также при полном заполнении швов. Раствор для вертикального шва загребают кельмой, при­жимают ею к ранее уложенному кирпичу и окончательно зажи­мают укладываемым кирпичом, одновременно осаживая кирпич нажимом ладони руки. Излишек раствора, вы-' жатый из шва, подрезают кельмой через несколько уложенных кирпичей. Швы кладки, уложенной вприсык с подрезкой или вприжим, расшивают с помощью расшивок после возведения трех-четырех рядов кладки.

Кладка забутки ведется по выровненному лопатой слою раствора в полуприсык двумя руками. Кирпич держат почти плашмя и его ребрами загребают незначительное количество раствора, осаживая _нажимом рук, до уровня по­верхности ранее уложенных верст. Частично не заполненные продольные вертикальные швы в забутке заполняются при рас­стилании раствора для кладки следующего ряда.

В настоящее время кладка ведется звеньями «двойка», «тройка», «четверка», «пя­терка» и «шестерка».

Кирпичная кладка звеном в составе двух человек является наиболее распространенной и широко применяется каменщи­ками. Формируется звено из каменщика высокого разряда В и каменщика низкого разряда Н. В звене соблюдается следующее разделение труда: каменщик В. перестанавливает причалки, кла­дет наружную и внутреннюю версты и проверяет кладку; ка­менщик Н подает и раскладывает кирпич, расстилает и разрав­нивает раствор, а также совместно с каменщиком В уклады­вает забутку. Прикладке простенков (столбов) работа выпол­няется сразу на двух или трех простенках (столбах).

В вене «тройка» работают камен­щик В, выкладывающий верстовые ряды и проверяющий правильность кладки, и два каменщика Н, один из которых подает и раскладывает кир­пич на стену, а другой перемешивает в ящике, расстилает и разравнивает раствор.

Практикуется также другое распре­деление труда в звене, при котором каменщик В ведет кладку только версту работая с одним из каменщиков Н, который подает кирпич и рассти-

лает раствор, а другой каменщик Н укладывает забутку и об­служивается тем же каменщиком Н, подающим кирпич и рас­твор.

Способ кирпичной кладки звеном в составе четырех человек предусматривает улучшение работы звена «тройка» за счет вве­дения еще одного каменщика Н для укладки только забутки. Однако все рекомендуемые группы операций для звена «чет­верка» не обеспечивают одинаковой трудоемкости выполняемых работ, в связи с чем сам способ не получил распространения.

В состав звена «пятерка» входят каменщик высокого разряда В (звеньевой), среднего разряда Bi и три каменщика Н. Один из способов работы звеном «пятерка» состоит в следующем. Звеньевой с одним из каменщиков Н ведет кладку наружной версты и переставляет причалку, каменщик Bi с другим камен­щиком Н выполняет аналогичные операции на внутренней версте, а третий каменщик Н укладывает кирпич в забутку. При кладке тычковых рядов на стенах толщиной в 2 кирпича третий каменщик Н участвует на кладке тычковых рядов внутренних верст. ,

Работа звена «шестерка» сводится к работе трех звеньев «двойка». Каждая «двойка» в звене выполняет определенные операции: первая ведет кладку наружной версты, вторая — внутренней версты и третья — кладку забутки. Во время кладки тычковых рядов, когда нет забутки, третья «двойка» включается в работу первых двух, помогая в подаче и раскладке кирпича. Звено «шестерка» состоит из каменщиков В и Bi и четырех ка­менщиков Н (рис. VI.30).

Улучшение баланса затрат времени в звене «шестерка» до­стигается его членением на две «тройки», в первой из которых работают каменщик В и два каменщика Н. Они ведут кладку наружной и внутренней верст, а вторая «тройка» выполняет за­бутку. Звенья ведут кладку одновременно на двух делянках.

Каждое звено каменщиков работает на отведенном для него участке — делянке, вдоль которой организуется рабочее место. Рабочее место звена каменщиков включает рабочую зону и зону расположения материалов.

Общую ширину рабочего места принимают равной 2,0—2,5 м, в том числе рабочей зоны —60—70 см. Для зоны расположения материалов отводят полосу шириной 60—100 см, где ящики с раствором устанавливают параллельно или перпендикулярно к стене. С целью сокращения расстояния перемещения каменщиков кирпич и раствор располагают на рабочем месте в чередующемся порядке вдоль фронта работ таким образом, чтобы их было удобно брать и подавать. В зависимости от характера конструкций и вида применяемых материалов размещение последних может быть различное, но при обязательном их чере­довании. Если кладка стен ведется с проемами, то кирпич раз­мещают против простенков, ящики с. раствором — против проемов, а при кладке столбов — кирпич слева, а раствор — справа от каменщика.

Кирпич и строительные детали, укладываемые вручную ка­менщиками, подают к рабочему месту до начала смены. Причем запас кирпича на рабочем месте должен быть в количестве, по­требном для двухчетырехчасовой работы звена; раствор подают на подмости перед началом кладки: В дальнейшем материалы подают по мере их расходования. На рабочем месте не должно быть избытка материала, так как это не только перегружает подмости или леса, но и приводит к необходимости перемеще­ния его на другие делянки.
