8.3. Определение переходных процессов
Аналитический метод.
Если P3(ω) и Q3(ω) заданы аналитически, то удобно h(t) определять численными методами с использованием ЭВМ
Удобно использовать метод Филона интегрирования осциллирующих функций f(ω)sin ωt.
Графоаналитический метод (метод трапецеидальных частотных характеристик)
Ранее было получено следующее выражение
и .
После подстановки w(jω)
, получим
(105)
(106)
Для построения Р3(ω) и Q3(ω) применяются номограммы.
Кривая Р(ω) может быть представлена в виде совокупности из некоторого числа трапецеидальных частотных характеристик:
(107)
Этой сумме соответствует h(t), являющееся линейной комбинацией функции hi(t):
. (108)
hi(t) определяется по типовой вещественной частотной характеристике.
Имеется некоторая вещественная частотная характеристика P(w) замкнутой системы (рис.77)
Рис. 77. Вещественная састотная характеристика P(w) замкнутой системы

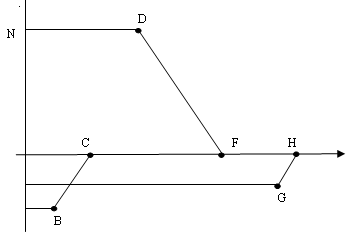

Сложение ординат указанных трапеций с учётом их знака (рис. 78) даёт ломанную.
Р ис. 78. Сложение ординат указанных трапеций с учётом их знака
Трапецеидальные характеристики определяются тремя параметрами (рис. 79):
R
0
d – интервал равномерного
пропускания частот;
n – интервал пропускания
частот.
Рис. 79. Трапециальные характеристики
Если r0=1; ωn=1, то трапецеидальную характеристику называют единичной. Единичной частотной характеристике соответствует переходная характеристика hχ(t), значения которой приводятся в таблице hχ–функций.
Для перехода от единичной hχ(t) функции к заданной значения hχ(t) умножаются на r0, а значения аргумента t таблицы, найденные по таблице, делятся на ωn.
t табл. |
hχ(t) |
t действ. |
h(t)= hχ(t) |
I |
|
|
|
II |
|
|
|
Затем , где n – число трапецеидальных частотных характеристик.
8.4. Определение точности сар
В установленном состоянии ошибка астатической САР равна 0, статической , где К – общий коэффициент усиленная САР.
Исследование точности САР при медленно меняющихся входных воздействиях можно пров.но коэффициентам ошибок
Реакция САР на произвольный входной сигнал определяется интегралом свертки:
(109)
Ошибки САР с ОС
(110)
Разложим хвх(tт) в ряд Тейлора.
Если имеет r производных на интервале , то
(111)
Тогда
где
,
,
,
– называются коэффициентами ошибок.
Коэффициент ошибок можно вычислить и по передаточной функции ошибки
, ;
, ; (112)
, . (113)
Учитывая, что , (114)
находим
(115)
и . (115)
Тогда изображение сигнала ошибки
. (116)
Контрольные вопросы:
Какие существуют методы анализа качества переходного процесса? Что понимают под показателями качества.
Устойчивость САР является необходимым, но не достаточным условием эффективной работы. Почему?
Какие три основных требования предъявляют к процессам управления САР?
Объясните значение элементов коробочки Солодовникова.
Связь между какими характеристиками анализируется в частном методе определения качества линейной САР?
Какими свойствами облоадает переходная характеристика?
В чем заключена идея метода трапециедальных частотных характеристик?
Какими параметрами определяются трапециедальных характеристики?
Как увеличение или уменьшение значений коэффициентов ошибок скажется на точности САР?
