Контрольные вопросы и задания
1. В чем состоят основные постулаты ТРИЗ? Опишите модель развития систем и решения задач на основе инструментов ТРИЗ.
2. Для чего необходимо применение ТРИЗ в развитии программного обеспечения и информационных технологиях?
3. Что такое изобретательская задача?
4. Что является признаком изобретательской задачи в ТРИЗ?
5. Что такое противоречие требований? Приведите примеры.
6. Что такое противоречие свойств? Приведите примеры.
7. Сформулируйте противоречия требований для задач 1-6.
2.2. Приемы и принципы разрешения противоречий
2.2.1. Приемы разрешения технических противоречий
Г
Рис.

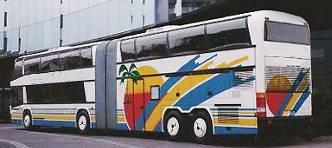

2.5. Сдвоенный автобус
Н
Рис.
2.6. Двойной и двухэтажный
автобус
Как находить для противоречия требований нужный прием или нужный набор приемов? Для этого Г.С.Альтшуллер составил таблицу применения приемов (приложение П1). Покажем, как использовать эту таблицу на примере задачи 5 о тросах.
Напомним формулировку противоречий для задачи 5.
Противоречие требований: ЕСЛИ поднимать, а потом снова опускать трос А, ТО можно продолжить движение троса Б, НО при этом возникают дополнительные потери времени, необходимость затрат на подъем и опускание груза.
Теперь, собственно, можно переходить к применению таблицы. В ней имеется список типовых требований к технической системе. Необходимо вначале подобрать тот из них, который в большей степени подходит к формулировке того, чего требуется добиться в задаче: «продолжить движение троса Б». Находим в вертикальном списке подходящий параметр 9 «Скорость».
Теперь найдем наиболее близкий параметр к формулировке «потери времени, необходимость затрат на подъем и опускание груза». По горизонтальному списку типовых параметров можно выбрать параметр 19 «Затраты энергии подвижным объектом». На пересечении получаем номера рекомендуемых приемов – 8, 15, 35, 38 (табл. 2.1).
Таблица 2.1. Применение приемов для нахождения противоречий
№ |
Название приема |
Описание приема |
Возможность применения |
8 |
Антивес |
а) компенсировать вес объекта соединением с другими объектами, обладающими подъемной силой; б) компенсировать вес объекта взаимодействием со средой (за счет аэро- и гидродинамических сил) |
Идея мини-вертолета или воздушного шара оригинальная, но нам не подойдет. |
15 |
Динамичность |
а) характеристики объекта (или внешней среды) должны меняться так, чтобы быть оптимальным на каждом этапе работы; б) разделить объект на части, способные перемещаться относительно друг друга; в) если объект в целом неподвижен, сделать его подвижным, перемещающимся |
Действительно, нам же нужно распилить трос и сразу же его скрепить. Что-то в этом есть! |
35 |
Изменение физико-химических параметров объекта |
а) изменить агрегатное состояние объекта; б) изменить концентрацию или консистенцию; в) изменить степень гибкости; г) изменить температуру |
Газообразный или расплавленный трос нам не подходит. |
38 |
Применение сильных окислителей |
а) заменить обычный воздух обогащенным; б) заменить обогащенный воздух кислородом; в) воздействовать на воздух или кислород ионизирующим излучением; г) заменить озонированный (или ионизированный) кислород озоном |
Ионизация, озон или кислород нам никак не помогут в данной задаче. |
К
Рисунок

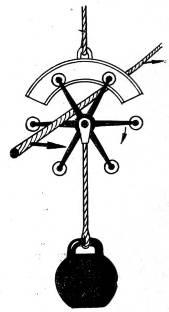

2.7. Одно из решений задачи 5
В задачах, связанных с развитием программного обеспечения или других нематериальных объектов невозможно использовать все предложенные приемы устранения противоречий. Поэтому был подготовлен и опробован укороченный список приемов и типовых требований к системам. Это позволило использовать таблицу применения приемов и для нетехнических задач. Об этом и пойдет речь дальше.
