1.5.2 Базирование и базы в машиностроении

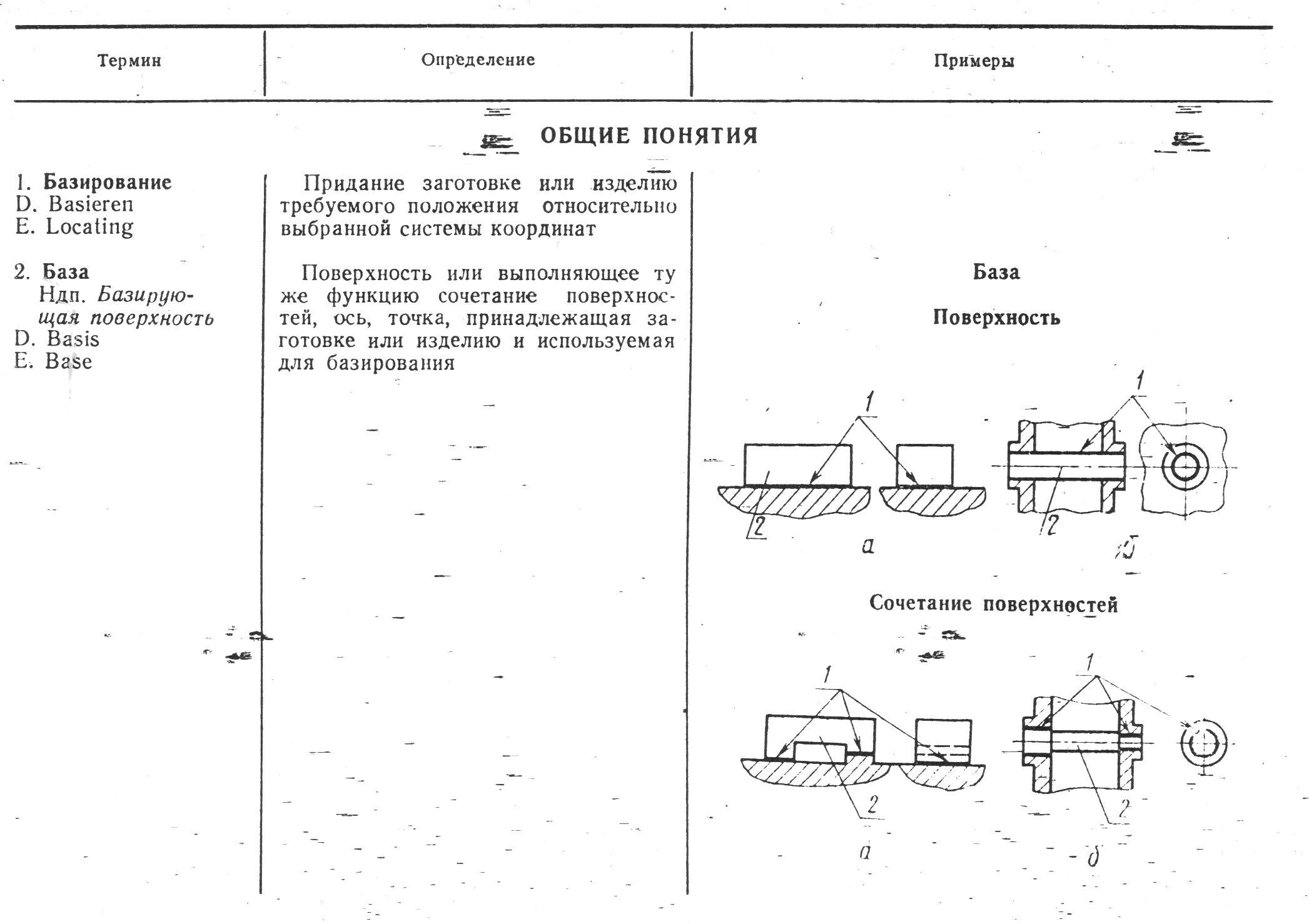

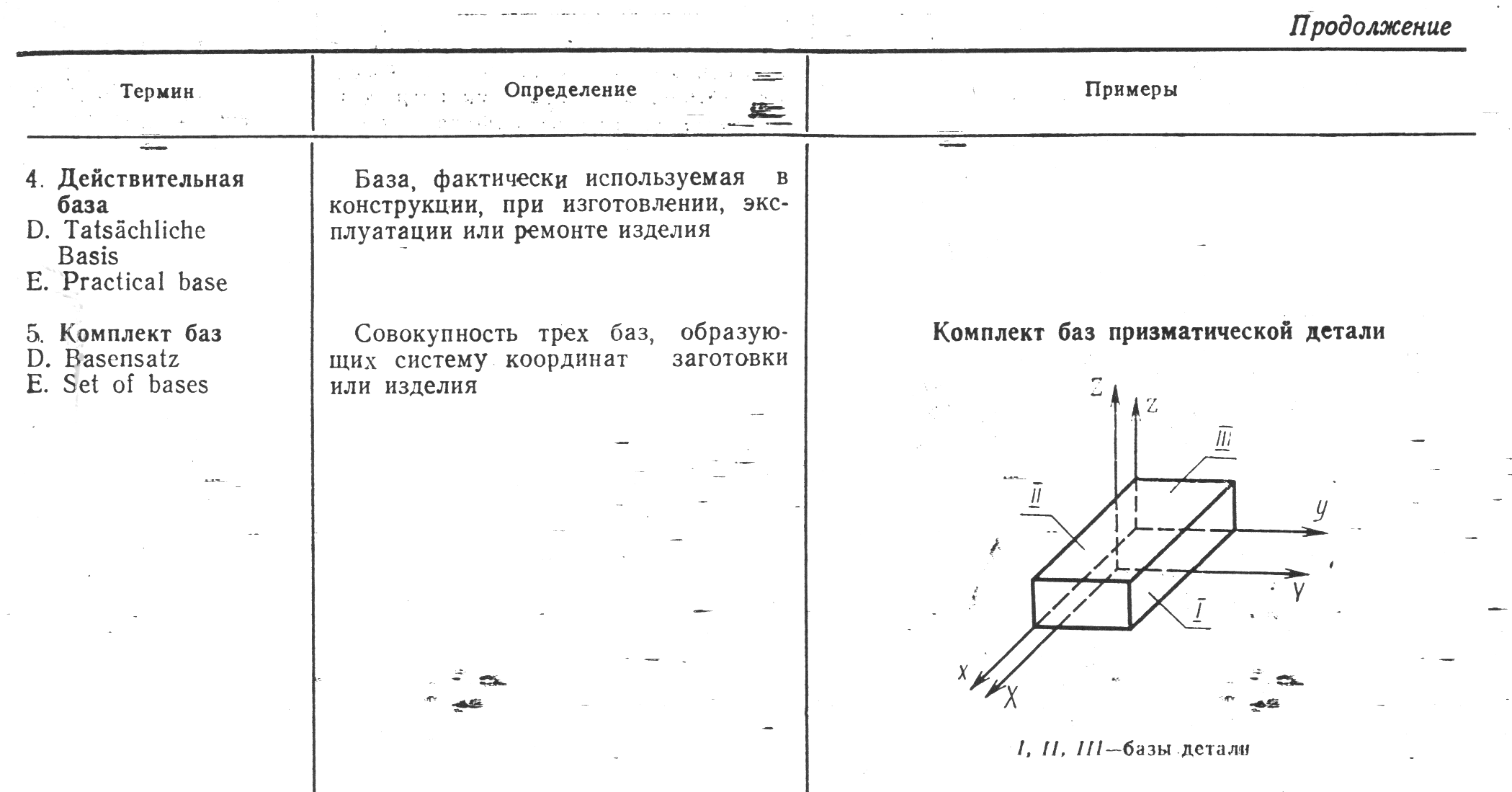

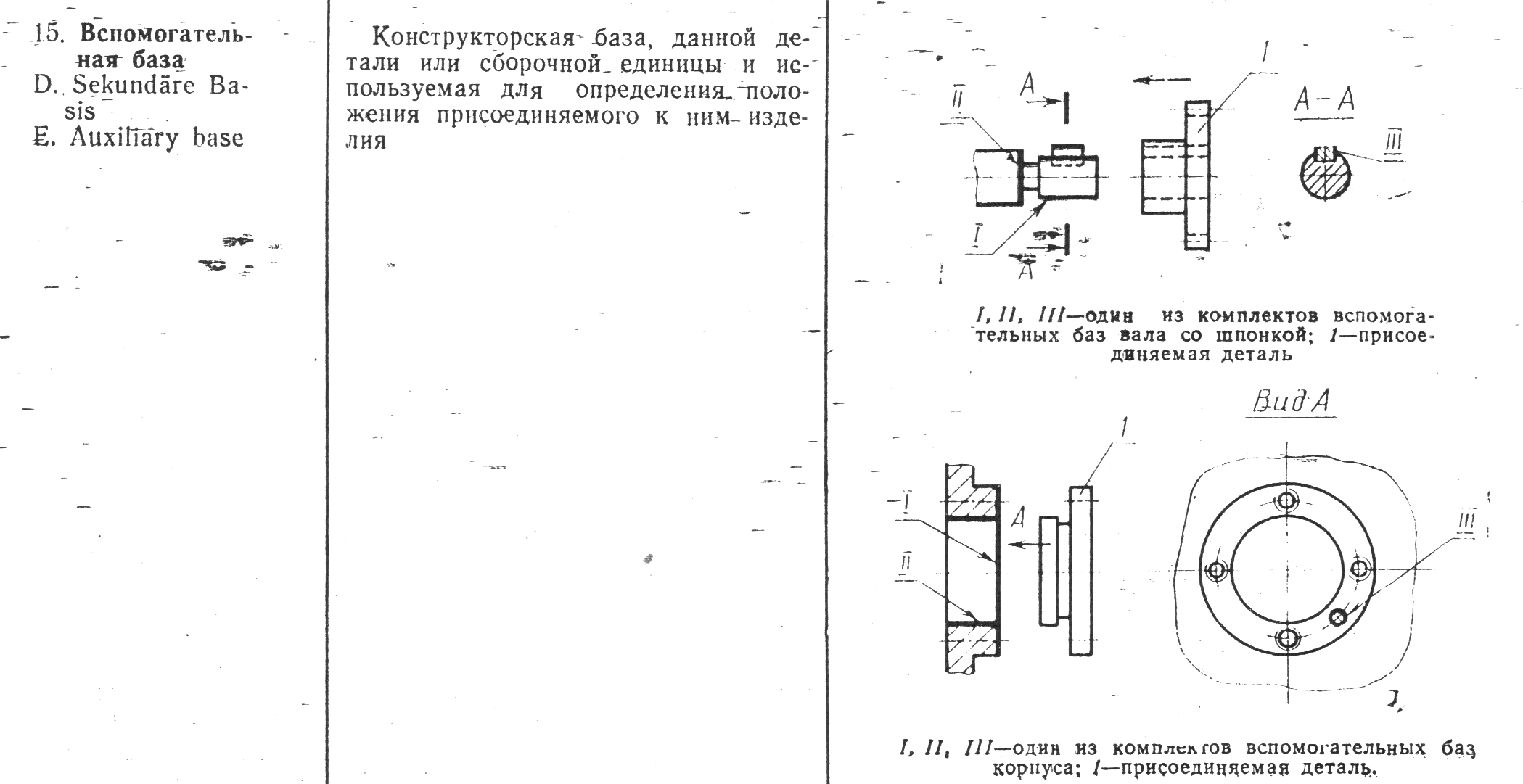

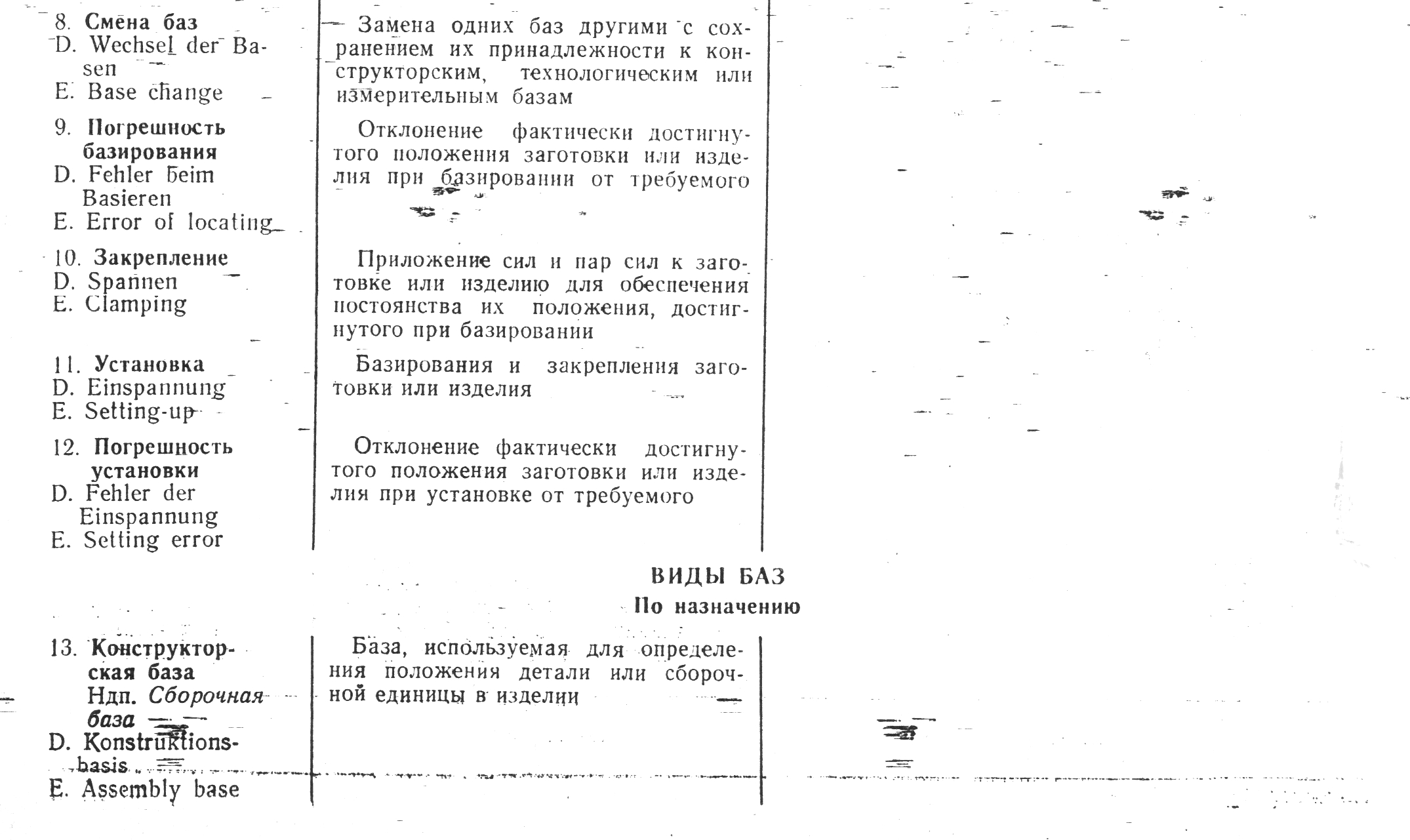

Термины и определения
ГОСТ 21495-76
Распространенные схемы базирования деталей
1.5.3 Обозначения опор, зажимов и установочных устройств
по ГОСТ 3.1107-81
На картах эскизов операционных технологических процессов указывается схема базирования и закрепления деталей, для чего используются условные обозначения по ГОСТ 3.1107-81 (таблицы 9 – 14).
Таблица 9. Условные обозначения опор
Наименование опоры |
Обозначение опоры на видах |
||
Спереди, сзади |
Сверху |
Снизу |
|
Неподвижная
Подвижная
Плавающая
Регулируемая |
|
•
•
•
• |
|
Таблица 10. Условные обозначения зажимов
Наименование зажима |
Обозначение зажимов на видах |
||
Спереди, сзади |
Сверху |
Снизу |
|
Одиночный
Двойной
|
|
|
•
• • |
Таблица 11. Условные обозначения установочных устройств
Наименование установочного устройства |
Обозначение установочных устройств на видах |
||
Спереди, сзади, сверху, снизу |
Слева |
Справа |
|
Центр неподвижный
Центр вращающийся
Центр плавающий
Оправка цилиндрическая
Оправка шариковая (роликовая) |
|
Без обозначения
То же
То же
|
Без обозначения
То же
То же
|
Таблица 12. Условные обозначения установочно-зажимных устройств
Наименование установочно-зажимного устройства |
Обозначение установочно-зажимных устройств |
Оправка цанговая
Патрон трехкулачковый
Патрон четырехкулачковый
Патрон поводковый
|
3
4 |
Таблица 13. Обозначение формы рабочей поверхности опор, зажимов
и установочных устройств
Наименование формы рабочей поверхности |
Обозначение формы рабочей поверхности на всех видах |
Плоская Сферическая Цилиндрическая (шариковая) Призматическая Коническая Ромбическая Трехгранна
|
|
Таблица 14. Обозначение устройств зажимов
Наименование устройства зажима |
Обозначение устройства зажима на всех видах |
Пневматическое Гидравлическое Электрическое Магнитное Электромагнитное Прочее |
Р Н Е М ЕМ Без обозначения |
