Вернуться 10. КОЛЕБАТЕЛЬНОЕ ДВИЖЕНИЕ ТЕЛ Дальше

В природе и технике мы часто встречаемся с тем, что состояние движения тела регулярно повторяется через определённые промежутки времени. Движение маятника настенных часов, корабля на волнах, молекул в твёрдом теле — примеры таких движений. Некоторые части машин (вращающиеся колёса ивалы, поршни, клапаны и т. д.) также совершают подобного рода движения.

Изменение состояния движения, обладающее той или иной степенью повторяемости, называется колебанием.

Колебания, при которых состояние движения тела точно повторяется через равные промежутки времени, называются периодическими.

Часто мы сталкиваемся с движением, внешне похожим на периодическое, но не обладающее их основным свойством. Движение ветки дерева, которую выводит из равновесия порывы ветра, движение упругой пластинки, один конец которой закреплён, скажем, в тисках, а другой ударом приведён в движение, — примеры колебательных, но не периодических движений.

Колебательные движения лежат в основе целого рода явлений: звука, света, возникновения и распространения радиоволн, сейсмических волн, вибраций разного происхождения и т. п. Общие для всех этих и многих других явлений закономерности изучает особый раздел физики — учение о колебаниях.

Среди множества различных незатухающих колебаний простейшими являются гармонические колебания, описываемые функцией синуса или косинуса

x = Asin (ωt + ϕ0 ) или x = Acos (ωt + ϕ0 ),

Video

где х — колеблющаяся величина; t — время; А и ϕ0 — некоторые постоянные величины. Величина А называется амплитудой, аргумент синуса или косинуса (ωt + ϕ0 ) — фазой колебания, авеличина ϕ0 — начальной фазой.

Фаза колебания определяет значение колеблющейся величины

влюбой момент времени. Начальная фаза ϕ0 определяет значение

хв начальный момент времени t = 0.

Во всех случаях, когда изучается одно колебание, можно выбрать начало отсчёта времени так, чтобы ϕ0 = 0, однако при одновременном существовании нескольких колебаний начальные фазы каждого колебания могут отличаться друг от друга.

80

Для определения положения колеблющегося тела достаточно задать только расстояние х до тела от положения равновесия.

Для описания колебательного движения сплошного твёрдого тела удобнее измерять углы поворота α от равновесного состояния (рис. 52). Углы, отсчитываемые в одну сторону от положения равновесия,считаютсяположительными,а в другую —отрицательными.

Аналогичное правило знаков выбирается и для тел, совершающих так называемые крутильные колебания. Гармонические колебания для углов поворота имеют вид



α = α0 sin (ωt + ϕ0 ).





Допустим, что х есть смещение коле-



блющегося тела относительно положения



равновесия, причём начало отсчёта времени



выберем так, чтобы ϕ0 = 0. Если тело со -



вершает гармонические колебания, то



x = Asin ωt,





где А и ω — const.





Скорость тела найдём как производную



от х по времени





v = dx = Aωcos ωt





dt

π







или v = vA cos ωt = vA sin ω1 +

,

Рис. 52. Колебания



2

где vA = Aω — максимальное значение

твёрдого тела

(т. е. амплитуда) скорости.



Эта формула показывает, что скорость тела, так же как исмещение, изменяется со временем по гармоническому закону, но имеет фазу, отличающуюся от фазы смещения на π/2; в моменты времени, когда смещение х равно нулю, скорость тела приобретает наибольшее значение.

Так как скорость тела пригармоническом колебании непрерывно изменяется, то это движение является ускоренным:

a = dvdt = dtd (Aωcos ωt )= −Aω2 sin ωt = aA sin (ωt + π),

где a = Aω2 = vAω есть максимальное (амплитудное) значение ускорения. Фаза ускорения отличается от фазы смещения на π, а от фазы скорости — на π/2.

Заменяя в последней формуле Asin ωt = x, можно переписать формулу ускорения в виде a = −ω2 x, т. е. при гармоническом

81

колебании­ ускорение тела прямо пропорционально смещению от положения равновесия и имеет противоположный ему знак.

По аналогии угловое ускорение ε = −ω2α.

На рис. 53 показано графическое соотношение между x, v, a со временем.

Рис. 53. Графическое соотношение междуx,v,a современем

Периодом гармонического колебания называется наименьшее

время Т, по истечении которого все величины (x, v, a),характеризующиеэтодвижениев точностипринимаютпервоначальныезначения.

Для того чтобы все тригонометрические функцииx, v,a одновременно приняли первоначальное значение, их аргументы (т. е. фазы) должны измениться на 2πn , гдеn — целое число. Если вмомент времени t фаза колебаний какой-нибудь величины была равна ωt + ϕ0 , то через время Т фаза оказывается равной ω(t +T )+ ϕ0 . Приравняв изменение фазы 2π, получим





(

t +T

)



0



[

ωt + ϕ

0 ]

= 2π



ω





+ ϕ







или ωT = 2π.

2π

























Величина ω=

[рад/с] называется угловой (циклической) ча-



T











1





ω

[Гц] называется частотой

стотой колебания. Величина ν =

=

T

2π

























колебания ипоказывает, сколько раз вединицу времени повторяется одно и то же состояние колеблющегося тела.

Video

82

10.1. Простейшие механические колебательные системы

Всякое колебательное движение есть движение с ускорением, поэтому на колеблющиеся тела должны действовать силы, сообщающие им эти ускорения. В частности, если точечное тело, имеющее массу m, совершает гармонические колебания, то, согласно второму закону Ньютона, на него должна действовать сила

F = ma = −mω2 x = −kx, где k = mω2 .

Поэтому динамическое уравнение гармонических колебаний выглядит так:

mx + kx = 0.

Направление силы всегда совпадает свектором ускорения, авекторускоренияпригармоническихколебанияхвсегданаправленкположению равновесия.

Таким образом, для того чтобы тело совершало гармонические колебания, на него должна действовать сила, всегда направленная к положению равновесия, а по величине — прямо пропорциональная смещению от этого положения.

Силы, направленные к положению равновесия, называются воз-

вращающими.

Рассмотрим ряд примеров.

1. Пружинный маятник.

Пусть груз, имеющий массу m, подвешен напружине, жёсткость которой k. Колебания груза будут гармоническими, если на него действует только упругая сила со стороны пружины. Но ведь нагруз также действует и сила тяжести. Разберёмся, какова её роль.

По второму закону Ньютона mx = −kx + mg.

Пусть x0 — положение равновесия, тогда

0 = −kx0 + mg или mg = kx0 .

Следовательно, мы можем записать

Рис. 54. Пружин- ный маятник

mx = −kx + kx0 = k (x0 x)= −k (x x0 ).

Обозначим x x0 сновах, тогда дляпружинного маятника окончательно имеем

mx = −k x.

Идеальный пружинный маятник будет совершать гармонические колебания, арольсилы тяжести сводитсялишьк заданиюкоординаты x0 положения равновесия при колебательном движении.

83

При малых амплитудах колебания справедлив закон Гука

Fупрóï ð = −kx дляупругих сил. Измерим удлинениех и Fвнешâí åø = −Fупрóï ð. Тогда мы можем рассчитать коэффициент жёсткости пружиныk. Зная, что

T =

2π

;

2

, найдём период колебания пружинного маятника:

ω

k = mω











T = 2π

m .















Video







Video









k





















2. Физический маятник.

Физический маятник представляет собой твёрдое тело, совершающее под действием силы тяжести колебания вокруг горизонтальной оси подвеса (рис. 55).

Возвращающим моментом является момент силы тяжести, про-

M ;

тивоположный по знаку углу отклонения α —

α .

M = Px = mgl0 sin α,

где l0 — расстояние от точки опоры до центра масс тела.

При малых углах sin α ≈ α (αв радианах), поэтому M = −mgl0α = −D α, следовательно, колебания должны быть гармо-

ническими.

С другой стороны — по второму закону Ньютона M = Iε = −Iω2α = −Dα (учте-

но, что ε = −ω2α ).

Сравниваяравенства,имеем Iω2 = mgl0 . Отсюда





ω=

mgl0

и T = 2π

I .









I





mgl















0



При больших углах отклонения αколе-



бания становятся не гармоническими.



Назовём математическим маятни-

Рис. 55. Физический маятник

ком материальную точку m, подвешенную



наневесомойнерастяжимойнитиl (рис. 56).

Рассматривая математический маятник как частный случай фи-

зического маятника, имеем

ml2





l





T = 2π

= 2π

.

Video

mgl

g













84



















Приведённой длиной физического маятника









называется длина такого математического маят-





ника, период колебаний которого равен периоду





колебаний физического маятника.





Приравнивая периоды колебаний физического





и математического маятников, получаем





l

=

I

.











прï ð



ml0













Точка K на продолжении прямой ОС (см.





рис. 55), находящаяся нарасстоянии lпр отоси под-

Рис. 56. Матема-

веса, называется центром качаний физического



тический

маятника. При этом всегда lпр > l0.



маятник

Точка подвеса О и центр качаний K облада-

ют свойством взаимности, т. е. если ось подвеса сделать проходящей через центр качаний, от точка О станет новым центром качаний и период колебаний маятника не изменится.

Это свойство взаимности используется в оборотных маятниках.

10.2. Энергия колебаний

Всякое колеблющееся тело, двигаясь с отличной от нуля скоростью, обладает запасом кинетической энергии. Кроме того, испытывая действие консервативной силы, оно будет обладать и потенциальной энергией.

Так, пусть тело, имеющее массу m и связанное с упругой пружиной, совершает гармонические колебания

x = Asin ωt.

Скорость v = dxdt = Aωcos ωt.

Кинетическая энергия тела определяется по формуле

Wкê = mv2 2 = 12 mA2ω2 cos2 ωt = = 14 mA2ω2 (1 +cos 2ωt ).

Мы использовали, что cos α =

1 + cos 2α

.



2



85

Потенциальная энергия



W

= kx2 = 1 kA2 sin2 ωt =

пï

2

2







=

1 kA2

(1 cos 2ωt ),





4



где k — жёсткость пружины. Также мы использовали, что



sin α =

1 cos 2α .

Но k = mω2, тогда





2







Wпï = 12 mA2ω2 sin2 ωt = 14 mA2ω2 (1 cos 2ωt ).

Следовательно, Wк и Wп изменяются с течением времени периодически, по закону косинуса с частотой, в два раза большей частоты самих колебаний. При этом разность фаз колебаний W

иWп равна π/2. Когда Wк = max в положении равновесия, то Wп = 0к

инаоборот.

Полная механическая энергия колеблющегося тела находится по формуле



1 2



W = Wк + Wп =

mA2ω2



2

(sin

2



2

ωt )=

=

2 mA

ω



ωt + cos



2 .

Полная механическая энергия незатухающих свободных колебаний не изменяется с течением времени и равна её запасу, сообщённому телу в начальный момент времени. В процессе колебаний происходит только переход Wк в Wп и наоборот, с частотой вдвое большей частоты колебаний. Величина полной механической энергии гармонических колебаний пропорциональна квадрату их амплитуды и квадрату частоты.

10.3. Затухающие колебания

Колебания в реальных механических системах всегда происходят при наличии трения, вследствие чего имеет место превращение механической энергии колебаний в теплоту. Если потери энергии на трение некомпенсировать, то колебания будут затухать, т.е. амп­ литуда колебаний будет постепенно уменьшаться до нуля.

Быстроту затухания принято оценивать по логарифму отношения двух соседних амплитуд одного знака

86





∆ = ln x01 .





x





02

Отсюда x02 = x01e−∆.

Video



Рис. 57. График затухающих колебаний

Безразмерная величина

называется логарифмическим декре-

ментом затухания и показывает степень затухания колебания за

период.





Для характеристики затухающих колебаний вместо величины

используется также отношение





= δ,





T

где Т — период колебаний, δ — коэффициент затухания [δ] = c–1,

показывающий степень затухания колебаний за единицу времени.

Все затухающие процессы начинаются в определённый момент

времени и продолжаются теоретически бесконечно долго. Поэто -

му для практической оценки длительности таких процессов ввели

величину τ = 1

= T , имеющую размерность времени и называемую

δ



временем релаксации.



За время релаксации τ отклонение от положения равновесия

в системе уменьшается в e ≈ 2,72 раза. Время релаксации условно

называют «длительностью» затухающего процесса.

Пусть xN будет отклонение отположения равновесия через про-

межуток времени NT, т. е. через N колебаний после x01.

87

Рис. 58. Колебатель- ная система

Тогда



















x01

= eNи

ln

x01

= N,

откуда ∆ =

1

ln

x01

.











xN



xN



N

xN

Так экспериментально можно определить величину

. Например,

пусть маятник часов имеет время релаксации около десятка минут, значит ≈ 10–2.

Рассмотрим следующую колебательную систему (рис. 58). Если сосуд с жидкостью удалить, то тело будет совершать гармонические колебания с частотой, которую обозначим ω0 и назовём собственной частотой колебаний.

Так как

ω0 = mk ,

то собственная частота колебаний системы определяется массой тела и коэффициентом жёсткости пружины. Динамическое уравнение таких гармонических коле-

баний будет mx + kx = 0 .

При наличии трения движение тела несколько замедляется, вследствие чего период колебания увеличивается, а частота колебаний— уменьшается. В этом случае наколеблющееся тело действуют две силы: со стороны пружины (возвращающая) F = −kx = −mω02 x

и сила трения Fтр = –rv.

Согласно второму закону Ньютона

ma = −kx rv или mx + rx + kx = 0.

Это динамическое уравнение затухающих колебаний. Можно показать, что решением этого уравнения будет

x = x0e−δt sin ωt.

Это кинематическое уравнение затухающих колебаний.

Найдём скорость v и ускорение а затухающих колебаний:

v = dxdt = x0e−δt (ωcos ωt −δsin ωt ),

a = dvdt = x0e−δt (−ω2 sin ωt 2δωcos ωt + δ2 sin ωt ).

Подставим x, a, v в динамическое уравнение затухающих колебаний иприведём подобные члены относительно синуса икосинуса:

0 = (mω2 mδ2 k + rδ)sin ωt +(2mδω− rω)cos ωt .

88

Это уравнение должно выполняться в любой момент времени, что возможно, если коэффициенты перед синусом и косинусом равны нулю.

Приравняв нулю коэффициент перед косинусом, получим 2mδ = r или δ = 2rm .

Приравняв нулю коэффициент перед синусом, получим

mδ2 + mω2 k + 2mδ2 = 0 или m(ω2 + δ2 )= k = mω02 ,

откуда

ω= ω02 −δ2 .

Таким образом, для рассматриваемого затухающего колебания частота ипериод колебания зависят нетолько отупругости пружины и массы колеблющегося тела, но и от коэффициента трения r или коэффициента затухания δ.

Video

10.4. Векторная диаграмма

Решение ряда вопросов, в частности, сложение нескольких колебаний одинакового направления значительно облегчается и становится наглядным, если изображать колебания графически в виде векторов на плоскости. Полученная таким способом схема называ-

ется векторной диаграммой.



Возьмём ось, которую обо-



значим буквой х (рис. 59). Из



точки О, взятой на оси, отло-



жим вектор длины А, образу-



ющий с осью угол φ0 в началь-



ный момент времени. Если при-



вести этот вектор во вращение



с угловой скоростью ω, то про-



екция конца вектора будет пе-



ремещаться по оси х в пределах



Рис. 59. Векторная диаграмма

от –А до +А, причём координа-

та этой проекции будет изме-



няться со временем по закону

x = Acos (ωt + ϕ0 ). Если взять проекцию на ось y, то получим уравнение y = Asin (ωt + ϕ0 ).

89

Следовательно, проекция конца вектора на ось будет совершать гармонические колебания с амплитудой, равной скорости вращения вектора, и фазой, равной углу, образуемому вектором с осью в текущий момент времени.

Из сказанного следует, что гармоническое колебание может быть задано с помощью вектора, длина которого равна амплитуде колебания, а направление вектора образует с осью угол, равный фазе колебания в данный момент времени.

10.5. Вынужденные колебания

Потери энергии в системе вследствие трения или излучения можно компенсировать при помощи внешнего воздействия на систему, и тогда колебания могут стать незатухающими. Сообщение энергии системе извне производится, например, путём прерывистых, периодически повторяющихся воздействий, при которых система сразу получает значительное количество энергии изатем постепенно расходует её на трение или излучение. Так поступают, ударяя молоточком по камертону или по струне.

Колебания при таких воздействиях носят сложный характер: при получении энергии амплитуда колебаний резко возрастает и затем, вследствие потерь, постепенно убывает до следующего удара.

Рассмотрим другой механизм компенсации потерь, когда энергия сообщается системе также непрерывно, как она расходуется на трение или излучение. Это можно осуществить, если к колеблющемуся телу приложить непрерывно действующую силу.

Пусть внешняя сила изменяется по закону

F = F0 cos ωt,

где F0 — амплитуда внешней силы, ω — угловая частота, которая может иметь произвольную величину.

Случай действия постоянной силы мы имеем при ω = 0. Кроме внешней периодической силы наточку m в любой момент

движения действует сила трения (–rv) и сила упругости (–kx). По второму закону Ньютона имеем

ma = F0 cos ωt rv kx, или ma + rv + kx = F0 cos ωt, или mx + rv + kx = F0 cos ωt.

90

Любое из этих равенств является динамическим уравнением выну-

жденных колебаний.

Начальная стадия колебательного движения после приложения внешней силы протекает подовольно сложным законам иносит название переходных колебаний. О них мы поговорим позже.

Сейчас остановимся на рассмотрении колебательного процесса, устанавливающегося через достаточно длительный промежуток времени после начала приложения внешней силы. Совершенно естественно ожидать, что при длительном действии периодической вынуждающей силы движение системы примет некоторый установившийся характер и будет совершаться периодически, с постоянной амплитудой и частотой действующей силы ω. Опыт это подтверждает.

Напишем уравнения зависимости от времени смещения, скорости и ускорения при таких установившихся вынужденных коле­ баниях:

x = Asin (ωt −ϕ0 )=

v



ωt −ϕ0



π



0

cos

2



;

ω













v = v0 cos (ωt −ϕ0 ), где

v0 = Aω;









a = v0ωcos





+

π











ωt −ϕ0

2

.



























π ,

Мы видим, что смещение отстаёт от скорости по фазе на

а ускорение опережает скорость по фазе на

π .





2























2







Найдём v0 и φ0. Для этого подставим значения x, v, a в динами-

ческое уравнение вынужденных колебаний ma + rv + kx = F0 cos ωt .

Получим уравнение движения



π















mωv

cos ωt −ϕ

0

+

+ rv

cos (ωt −ϕ

0

)+



0







0



















2













rv









ma





















+ kv0 cos ωt −ϕ0 π = F0 cos ωt.

ω 2

kx

Все три члена левой части этого уравнения являются проекциями векторов a, v, x, характеризующих круговое движение. Применим метод векторных диаграмм для изображения этих колебательных движений.

91

Предположим, что вектор скорости v в данный момент времени t имеет направление от точки О к точке А, составляющей угол

AOX = ωt −ϕ0 с осью проекции ОХ (рис. 60). Отложим в этом же направлении вектор OA , абсолютная величина которого OA =

= rv0. Вектор ускорения опережает скорость на π2 ; смещение отстаёт от скорости на π2 . Следовательно, вектор OB , совпадающий по на-

правлениюс ускорениеми имеющийамплитуду mωv0 , мы должны провести под углом ωt −ϕ0 + π2 к оси ОХ, а вектор OC , совпадающий по направлению с вектором смещения и имеющий амплитуду



kv0



— под углом

π + ωt −ϕ



к оси ОХ.











ω ,

0





















2























Так как векторы OB и OC противоположны друг другу, то их



































k

сумма даст вектор OD =OB +OC (с амплитудой v0 mω−



). Скла-



дывая векторы OD

и OA , получим OE



ω

, равный сумме векторов

ma,

rv, kx в данный момент времени t.

















































































































































































































Рис. 60. Построение векторной диаграммы вынужденных колебаний

92

Уравнение движения говорит, что векторная сумма OE должна по модулю равняться F0 cos ωt, следовательно, OE = F0, направление его в данный момент времени t определяется углом ωt = EOX .

Следовательно, сдвиг фазы между скоростью и силой определяется

углом EOA = ωt (ωt −ϕ0 )= ϕ0 .





































Из треугольника ODE имеем























































=





r2v2





mω−

k

2 v2

.





F =





OA2 +OD2





+















0

































0















0





Откуда















































ω









F0

































F0













v0 =





















=





























,





























m



























2









k



2





4δ2ω2

+(

ω2 −ω02 )2





























r



+ mω−

ω









ω



























































где r = 2mδ и k = mω2.



















































Кроме того,





















k

















k













































































mω−





v0







mω−



























ω



































ω





















tgϕ0 =

















=







=





















rv0









r









































































m(ω2

−ω02 )



ω2 −ω2





















=























=











0 ,













где ϕ0 = (F,^ v).







rω













2δω













































































































Последняя формула показывает, что при условии ω> ω0 разность фаз между действующей силой и скоростью положительна, т. е. сила опережает скорость.

При ω= ω0 она равна нулю, т.е. сила искорость находятся вод-

ной фазе, а при ω< ω0 она отрицательна, т. е. скорость опережает

силу по фазе.





















Из формул легко убедиться, что при ω= ω0 величина v0 будет

наибольшей; по мере удаления ω от ω0

в ту или другую сторону

величина v0 будет падать. Эти соотношения верны длялюбого мо-

ментавремениt, т.к. ОАЕ своей формысо временем неменяет,—он

лишь вращается с угловой скоростью ω около точки О.

Зная амплитуду скорости v0, получим выражение для скорости

v = v0 cos (ωt −ϕ0 ):

F0 cos

(ωt −ϕ0 )





v =



.























2





k

2

















r



+ mω−















ω























93

Мы видим, что вынужденные колебания происходят с частотой вынуждающей силы ω.

Чтобы найти сдвиг фазы между силой исмещением, надо учесть,

что между скоростью v и х существует сдвиг фазы на

π

(рис. 60).









π



















1





2



Используем, что tg

ϕ0



= −ctgϕ0

= −







.





2

tgϕ0





































Следовательно, сдвиг фазы между силой исмещением имеет вид













1













1





















π































tg

ϕ0

2

= −







=













=





tgϕ

0

m

(

ω2 −ω2



























0 )











ψ0





































rω















rω

















































= −











= −



2δω



,











m(ω2 −ω02 )



ω2 −ω02











где ψ0 = (F,^ x).

Зная v, легко найти а и х. Найдём, например, зависимость смещения х от времени t при вынужденных колебаниях.

По определению dx = vdt. Подставим в эту формулу выражение для скорости и проинтегрируем то, что получится.

x =

F0 cos (ωt −ϕ0 )



dt.























2



k



2

















r



+ mω−

















ω

























Обозначим ωt −ϕ0 = y,



тогда dy = ωdt и dt = dy .





























































ω

















В этих обозначениях выражение для х примет вид













x =









F0











cosωy dy =



F0 sin (ωt −ϕ0 )





=













































2



k

2









2





k



2











r



+ mω−





















ω r



+ mω−







































ω

























ω









































=











F0 sin (ωt −ϕ0 )





=





F0 sin (ωt −ϕ0 )











.









































































2

2

2

2

2





2



2





































ω (2mδ)2 + mω− mω0







m



4δ ω +(ω −ω0 )































ω





































Если ω = 0 (система неподвижна), то

94

x =

F0 sin (−ϕ0 )

=

F0 sin (−ϕ0 )

=













mω02

m

0

+ ω4





















0



















=

F0 sin (−ϕ0 )

=



F0

,

















k









k



т. к. в крайнем неподвижном положении тела (пружина растянута)

ϕ0 = − π2 .

Амплитуда скорости













F0

























v0 =



















































































2









k

2





















































r



+ mω−





























ω













































зависит от параметров системы m и k, и эта зависимость определя-

ется величиной







































































k 2



m

















2





2 2

2

2

2



z = r



+ mω−









=

ω

4δ ω +(ω −ω0 )



.



















ω























Величина z имеет простой физический смысл.Чем большеz, тем меньше скорость и наоборот. Величина z характеризует сопротивление, которое встречает переменная сила F, приводящая систему в движение.

Поэтому z носит название полного механического сопротивле-

ния или импеданса колебательной системы. Величина r (коэффициент трения) носит название активного сопротивления, а величина



k



mω−





— реактивного сопротивления системы.





ω



Величина k называется упругим сопротивлением, а величина mω, зависящаяωот инерционных свойств системы,— инерционным

сопротивлением.

Заметим, что для системы, способной совершать крутильные колебания, все наши выводы справедливы, разница будет в том, что вместо m в формулы войдёт момент инерции I, а вместо силы F появится момент силы М.

Закон суперпозиции. Предположим, что на нашу систему действуют две периодические силы с различными частотами ω1 и ω2,

F1 = F01 cos ω1t и F2 = F02 cos ω2t.

95

Решения уравнения движения для вынужденных колебаний при действии каждой изэтих сил поотдельности мы найдём поформуле v = v0 cos (ωt −ϕ0 ) и получим две скорости v1 и v 2 с частотами

ω1 и ω2.

Нетрудно показать подстановкой, что выражение v = v1 + v2 также будет решением уравнения движения и, таким образом, придействиидвухсилс различнымичастотамирешениеуравнениядвижения получается сложением илисуперпозицией отдельных решений. Полученный вывод верен для любого количества сил.

Закон суперпозиции соблюдаетсялишь длятаких колебательных систем, длякоторых зависимость между перемещениемх, скоростью v иускорением а выражается линейным уравнением, вкоторое х, v, а входят в первой степени, т. е. для линейных колебательных систем.

Для колебательных систем, для которых зависимость между х, v, а выражается уравнением более высокой степени, т. е. для нели-

нейных систем, закон суперпозиции не соблюдается.

Приведём пример нелинейного уравнения движения колебательной системы: mx + rx + kx2 = 0.

10.6. Резонанс

Проанализируем зависимость полного механического сопротивления от частоты вынуждающей силы









k 2



m















2



2 2

2 2 2



z = r



+ mω−





=

ω

4δ ω +(ω −ω0 )

.













ω













Вблизи собственной частоты системы ω =



k

реактивное со-







k



0

ωm= ω





противление mω−



становится малым, а при

0

обращается

ω

в нуль; при этом полное сопротивление z = r. Вдали от ω0 абсолют-

ная величина реактивного сопротивления, а значит и z, сильно возрастает как при очень малых, так и при очень больших частотах.

Проследим, как изменяется амплитуда (рис. 61) скорости вынужденных колебаний при изменении частоты внешней силы. При очень малых частотах z, очевидно, будет чрезвычайно велико, т. к.

велик член ωk , и поэтому амплитуда скорости близка к нулю.

96

Рис. 61. Резонансная кривая дляскорости

С увеличением частоты упругое сопротивление ωk уменьшается,

инерциальное же сопротивление увеличивается; полное сопротивление уменьшается, и амплитуда скорости растёт.

При ω= ω =

k



мы имеем mω=

k

, и реактивное сопротивле-





0

m









ω





ние становится равным нулю, амплитуда скорости достигает наи-

большего значения v

=

F0

,

а разность фаз ϕ

0

между силой и ско-





0



r









ростью исчезает.





































С дальнейшим повышением частоты инерциальное сопротивление делается больше упругого, полное сопротивление растёт, и амплитуда скорости начинает уменьшаться. При увеличении частоты значительно больше резонансной (ω → ∞) полное сопротивление z → ∞, т. е. колеблющаяся система остаётся почти неподвижной, не успевая следовать за силой.

97

Острота максимумов существенно зависит от r. Большому трению r2 соответствует пологая кривая со слабо выраженным максимумом, малому трениюr1 — острая кривая свысоким максимумом. При r = 0 максимум кривой уходит в бесконечность.

Явление резкого возрастания амплитуды вынужденных колебаний при приближении частоты вынуждающей силы к частоте соб-

ственных колебаний системы ω0 называется резонансом. Частота

ω0 называется резонансной.

Video

Система с очень большим трением (например, маятник в вязкой

жидкости) или система вблизи резонанса, в которой

mω−

k

<< r,







ω

будет иметь импеданс, близкий к величине r. Её колебания будут определяться только трением, поэтому в этом случае говорят о си-

стеме, управляемой трением.

Резонансные кривые дляамплитуды смещения (рис. 62) подобны аналогичным кривым для амплитуды скорости в том отношении, что вблизи резонансной частоты амплитуда смещения также достигает значительных величин, причём максимум тем выше и острей, чем меньше затухание (трение).

Зависимость амплитуды вынужденных колебаний от частоты вынуждающей силы приводит к тому, что при некоторой опреде-

Video

Video

Рис. 62. Резонансные кривые длясмещения

98

лённой для данной системы частоте амплитуда колебаний достигает максимума. Это явление резонанса.

Чтобы найти ωрез, нужно найти максимум функции

F0

A =





m











4ω2δ2 +(ω02 −ω2 )2





или минимум знаменателя.

Продифференцировав это выражение по ω и приравняв нулю,

получим 4(ω02 −ω2 )ω+8δ2ω= 0.

Решив это уравнение третьей степени относительно ω, получаем

ω = 0 и ω= ± ω2

2δ2 . При ω = 0 имеем максимум, а не минимум

0



(как мы ищем) знаменателя. Отбросив отрицательное решение, как

не имеющее физического смысла (частота не может быть отрицательной), имеем

ωрез = ω02 2δ2 .

На рис. 62 проиллюстрирована зависимость резонансной частоты смещения оттрения — при возрастании трения (r3 > r2 > r1 ) всистеме, резонансная частота смещается влево, вобласть более низких

частот (ω3 < ω2 < ω1 ).

Подставив это значение резонансной частоты в формулу максимума функции, получим выражение зависимости резонансной амплитуды смещения от трения для данной колеблющейся системы

Aðåçрез

=



F0





.



















2mδ



ω2

−δ2











0











Кроме того, разница заключается ещё в том, что при малых ча-

стотах все кривые для смещения стремятся к пределу x =

F0

, рав-















0





ному отклонению системы при постоянной силе F0 , а не кk нулю,

как это имеет место для v0

(сравни рис. 61 и 62).





10.7. Добротность колебательной системы

Важной характеристикой колебательной системы является рост амплитуды её колебаний в резонансе в сравнении со статическим её значением, т. е. со смещением под действием постоянной силы. Эта величина называется добротностью Q:

99

Q = Aрезðåç .

Àñòст

Определим выражение для Q:











ÀА

=

F0

=



F0



; A



=

v0

,























2





























ñòст





k













Аðåç



ω









































mω









рез











































0





























но v0 =









F0ω









,

поэтому





























































m 4δ2ω2 +(ω2 −ω02 )2











































































F0













































































2























































































m 4δ2ω2 +



ω2

−ω2









































0





ω2





ω



2π



π

















0



















Q

=







дляäëÿ резонансаðåçî í àí ñà

=

=



=

=

.



















































F0



















2δω



2δ

2 δT





















































































































2





















































mω









































Чем меньше энергии рассеивается, тем выше добротность коле-

бательной системы, поэтому

Q = 2π WW ,

где W — полная энергия, W — потери энергии за период.

10.8. Сложение колебаний, происходящих вдоль одной прямой

Часто приходится иметь дело с таким движением, при котором тело участвует одновременно в двух или нескольких колебаниях. Например, если мы подвесим груз на пружине к потолку рессорного вагона, то груз будет совершать колебания относительно точки подвеса, которая в свою очередь совершает колебания на рессорах вагона. Таким образом, груз будет совершать движение, складывающееся из двух колебаний одного направления.

Рассмотрим, каким получится результирующее движение при сложении колебаний. Начнём с рассмотрения двух колебаний одинакового направления и одной частоты, происходящих с некоторой разностью фаз и имеющих разные амплитуды. Возьмём колебания

100

Из рисунка имеем

x1 = A1 cos (ωt + ϕ1 ) и x2 = A2 cos (ωt + ϕ2 ).

Смещение х результирующего колебания выразится алгебраической суммой смещений х1 и х2:

x = x1 + x2 = A1 cos (ωt + ϕ1 )+ A2 cos (ωt + ϕ2 ).

Выполним это сложение графически методом векторных диаграмм (рис. 63). Представим оба колебания векторами амплитуд A1 и А2, отложенными от произвольной точки О, лежащей на оси х. Обе амплитуды вращаются с одинаковой угловой скоростью ω против часовой стрелки. Следовательно, угол междувекторами A1 и A2 всё время равен φ1 – φ2.

Рис. 63. Сложение колебаний одного направления

Так как сумма проекций двух векторов на некоторую ось равна проекциинатужеосьвектора,являющегосяихсуммой,торезультирующее колебание может быть изображено вектором амплитуды A:

A = A1 + A2 .

A2 = A12 + A22 2A1 A2 cos π−(ϕ2 −ϕ1 ) = = A12 + A22 + 2A1 A2 cos (ϕ2 −ϕ1 ).

101

Вектор результирующей амплитуды

A , очевидно, вращается

с той же угловой скоростью, что и векторы A1 и A2 .

Из рисунка видно, что













tg φ

об

= BC =

A1 sin ϕ1

+ A2 sin ϕ2

.







OB

A cos ϕ + A cos ϕ

2









1

1

2





Само результирующее колебание выразится проекцией вектора амплитуды A на ось х, т. е. оно будет равно

x = x1 + x2 = Acos(φt + φоб).

Таким образом, мы видим, что результирующее движение представляет собой гармоническое колебание, происходящее вдоль той же прямой, что и слагаемые, и с частотой, равной частоте слагаемых колебаний.

Важно заметить, что амплитуда результирующего колебания А зависит от разности фаз (ϕ2 −ϕ1 ) слагаемых колебаний. Так как косинус не может быть больше +1 и меньше –1, то результирующая амплитуда А не больше суммы и не меньше разности слагаемых амплитуд A1 и A2 , т. е.







A1 + A2 A



A2 A1



.











Video



















Если разность фаз ∆ϕ = 2kπ,

где k = 0, 1, 2, 3,... , то cos ∆ϕ = +1

и мы получим A2 = A2

+ A2 + 2A A , откуда A = A + A , т. е. ампли-

1

2



1

2









1

2





туда результирующего колебания А равна сумме амплитуд скла-

дываемых колебаний

A1 A2

при разности фаз ϕ2 −ϕ1 = 2kπ, где

k = 0, 1, 2, 3...































Если разность фаз ∆ϕ = (2k +1)π, k = 0,1, 2, 3... , то cos ∆ϕ = −1

и мы имеем A2 = A2 + A2 2A A ,

откуда

A =



A A



. Мы берём





1

2

1

2















2

1







A2 A1

, т. к. амплитуда А по своему смыслу может быть лишь по-



ложительным числом. Отсюда, амплитуда результирующего коле-

бания А равна абсолютному значению разности амплитуд складываемых колебаний A1 A2 при разности фаз ϕ2 −ϕ1 = (2k +1)π,

k = 0, 1, 2, 3...

Предположим теперь, что слагаемые колебания происходят по одному направлению, нос разными частотами. Тогда ввекторной диаграмме колебаний слагаемые амплитуд A1 и A2 вращают-

ся с разными угловыми скоростями, в результате чего угол между ними не остаётся постоянным, а с течением времени меняется

(рис. 64). Вследствие этого меняется и величина результирующей амплитуды А. Предположим, что слагаемые колебаний имеют частоты ω1 и ω2 .

102

Рис. 64. Сложение колебаний сразными частотами



Так как разность фаз слагаемых переменна, то можно в качестве

начального момента взять такой, прикотором начальные фазы обоих

колебаний одинаковы, т. е. представить колебания в виде



x1 = A1 cos (ω1t + ϕ) и x2 = A2 cos (ω2t + ϕ),



где предположим, что ω2 > ω1 .

−ω1 )t.

Разностьфазслагаемыхамплитудбудетравна ϕ2 −ϕ1 = (ω2

Подставляя это значение разности фаз в формулу для определения

амплитуды, имеем



A2 = A12 + A22 2A1 A2 cos (ω2 −ω1 )t.



Используем, что cos 2α = 2cos2 α −1 ,

тогда







cos (ω −ω )t

= 2cos2

ω2

−ω1

t 1.







2

1









2









Следовательно,











































A2 = A2

+ A2

+ 2A A

2cos2

ω2 −ω1

t

1

=

1

2

1

2







2































103

= A2 = A2

+ A2

2A A

+ 4A A

cos2

ω2

−ω1

t =

1

2

1 2

1 2





2

















=(A1 A2 )2 + 4A1 A2 cos2 ω2 −ω1 t.

2

При условии, что A1 = A2 имеем амплитуду результирующего движения

φ

об

= ω2t + ϕ−ω1t −ϕ

+ ω t + ϕ = (ω2 + ω1 )t

+ ϕ.





2



2







A = 2A cos ω2 −ω1 t .









1

2





Найдём фазу результирующего колебания φоб. Для этого надо

найти угол, который образует результирующая амплитуда с осью

х (рис. 64):











Следовательно, вектор результирующей амплитуды в этом случае вращается с постоянной угловой скоростью, равной полусумме круговых частот слагаемых колебаний.

Результирующеедвижениемыполучим,есливозьмёмпроекцию вектора результирующей амплитуды на ось х, откуда результирующее смещение







ω + ω









x = Acos

1

2

t + ϕ.









2







Подставляя в эту формулу значение результирующей амплиту-

ды, получим













x =

2A cos ω2 −ω1 t

cos



ω1 + ω2 t + ϕ

.



1

2







2















Таким образом

, раз величина

амплитуды А результирующего

колебания меняется со временем с определённым периодом, то ре-

зультирующее движение не является гармоническим колебанием.

Найдём период изменения результирующей амплитуды. Период абсолютного значения косинуса равен π, следовательно,

период Т изменения абсолютного значения амплитуды будет тем промежутком времени, за который аргумент косинуса изменится на π, т. е. Т определится из условия

ω2 −ω1

T = π,

2







откуда

2π



T =

.





ω −ω



2

1



104

Частота изменения амплитуды результирующего колебания на-

ходится по формуле









ν = 1 =

ω2 −ω1 = ν

2

−ν .

T

2π



1

Частота ν изменения амплитуды результирующего колебания

равна разности частот ν2 −ν1 слагаемых колебаний.

Рассмотрим случай, когда частота ω2

очень близка кчастоте ω1.

В этом случае ω2 −ω1 << ω1 + ω2 , значит, результирующее колеба -

ние можно приближённо рассматривать как гармоническое колеба-

ние, происходящее с частотой ω1 + ω2

, амплитуда которого, однако,

медленно меняется периодически2 со временем с частотой ω2 −ω1









2

(рис. 65). Такие колебания называются биениями.









Video









Video

Рис. 65. График биений

10.9. Сложение

взаимно перпендикулярных колебаний

Рассмотрим теперь результат сложения двух колебаний, происходящих во взаимно перпендикулярных направлениях. Предположим сначала, что материальная точка участвует одновременно в двух взаимно перпендикулярных колебаниях с одинаковыми частотами. Пусть за направление колебаний взяты оси х и y.

Тогда x = A1 cos (ωt + ϕ1 ) и y = A2 cos (ωt + ϕ2 ).

105

Определим уравнение траектории точки, для чего исключим из уравнений время







x



= cos ωt cos ϕ −sin ωt sin ϕ ;















A1

1

1























y



= cos ωt cos ϕ2 sin ωt sin ϕ2 .







A2



















Умножим уравнение (10.1) соответственно на cos ϕ2

и возьмём разность













x

cos ϕ2

y

cos ϕ1 = sin ωt sin (ϕ2 −ϕ1 ).









A1





A2



Умножим уравнение (10.1) соответственно на sin ϕ2 и возьмём разность

(10.1)

и cos ϕ1

(10.2)

и sin ϕ1





x

sin ϕ2



y

sin ϕ1 = cos ωt cos (ϕ2 −ϕ1 ).

(10.3)











A2





A1



















































Возведём вквадрат и сложим почленно (10.2) и(10.3), тем найдём

уравнение траектории













































x2



+

y2



2xy



cos (ϕ



−ϕ )

= sin2 (ϕ





−ϕ ).

(10.4)



A2

A2

A A































2

1











2

1



1







2







1

2

































Это уравнение представляет уравнение эллипса, характеристики

которого определяются значением разности фаз ϕ2 −ϕ1 .



Разберём частные случаи.

























1. Пусть ϕ2 −ϕ1 = 0, т. е. ϕ1

= ϕ2 = ϕ.















Тогда уравнение (10.4) примет вид























x

2







y

2









2xy











x



y



2













































+







= 0 или







= 0,

(10.5)

























A2

A2













A

A

















A A

















1











2









1



2









1



2







откуда

















x









A1









A2











































=







или y =



x,



















































































y





A

A































































































2









1

















т. е. мы получили уравнение прямой (рис. 66), проходящей через

начало координат и образующей с осью ОХ угол, тангенс которого

равен

A2

.





















A











1











По этой прямой точка совершает гармонические колебания, т. к.

положение точки на прямой даётся отрезком r, равным







r = x2 + y2 =

A12 cos2 (ωt + ϕ)+ A22 cos2 (ωt + ϕ) =

(10.7)











cos (ωt + ϕ).



=



A12 + A22



106







Частота результирующего колеба-







ния ω равна частоте слагаемых, а ам-







плитуда равна A =

A2

+ A2 .



























1



2









2. Предположим теперь, что раз-







ность фаз ϕ2 −ϕ1 = π (рис. 67).









Уравнение траектории (10.4) в этом







случае имеет вид

























x2

+



y2

+

2xy

= 0















A2



A2

A A







































1







2





1

2



Рис. 66. ϕ2 −ϕ1 = 0





или









x



+

y



2

=

0,







































A1



A2















откуда



































x = −

A1

или

y = −

A2 x.













y







A











A





















2











1







Это уравнение представляет собой







прямую, по ней точка совершает коле-







бания стой же амплитудой, что ив пре-







дыдущем случае.











3 π, то







3.

Если

ϕ

2

−ϕ = π



или



















1











Рис. 67. ϕ2 −ϕ1 = π





уравнение (10.4) имеет2вид

2













x2

+



y2

=1.





(10.9)













A2



A2

















1







2













Это уравнение эллипса, отнесённого к осям ОХ и ОУ.



Если разность фаз ϕ



−ϕ =

π

, то точка движется по эллипсу





2

1

2

























по часовой стрелке. Это можно показать, если написать уравнения

слагаемых колебаний в виде



























x = A1 cos (ωt + ϕ);



























y = A cos

ωt + ϕ+ π

= −A sin

(ωt + ϕ).



(10.10)

2







2



2





















































В некоторый момент времени аргумент обоих выражений равен

нулю; при этом колеблющаяся точка находится в точке А (рис. 68).

В следующий момент времени аргумент возрастает, следовательно,

х будет положительным, у — отрицательным и точка пойдёт вниз

107











и сдвинется по направлению ча-





















совой стрелки.















Если разность фаз ϕ2 −ϕ1 =











= 3

π,

то аналогичными рассу-











2



















ждениями можно показать, что





















точка по эллипсу движется про-











тив часовой стрелки.









π





Приизменениизнакаразности









Рис. 68. ϕ2 −ϕ1 =



фаз движение по эллипсу меняет

2





своё направление на обратное,



















например, при условии ϕ2 −ϕ1 =

= − π получаем движение против часовой стрелки, а при ϕ

2

−ϕ =

2















1

= − 3 π — по часовой.

















2



















Очевидно, что при равенстве амплитуд эллипс превращается

в окружность.

















Таким образом, два взаимно перпендикулярных гармонических











ωt +

π







колебания x = Acos ωt и y = Acos

2

можно представить ввиде



x = Acos ωt,















y = −Asin ωt ,





которые дают в сумме

равномерное движение по окружности ра-





и











диуса А с угловой скоростью ω, происходящее по часовой стрелке.

Обратно, равномерное движение по окружности может быть разложено на два взаимно перпендикулярных гармонических колебания.

Все прочие значения разности фаз дают эллипсы, не приведённые к осям ОХ и ОУ. Некоторые из возможных траекторий, возникающих при сложении взаимно перпендикулярных колебаний, приведены на рис. 69.

Изприведённогорассмотренияследует,чтодвижениеточкипоэллипсу также может быть разложено надва взаимно перпендикулярных колебания, разность фаз между которыми определяется видом эллипса и направлением движения точки.

Легко видеть, что прямолинейное движение можно в свою очередь рассматривать как сумму двух круговых движений, направленных в противоположные стороны.

108

Video

Video

Рис. 69. Возможные траектории колебаний

Video

4. Если частоты складываемых колебаний разные, но кратные

между собой, например,

ω1

= 1

или 1 и т. д., то в этом случае

ω





2

3



2

колеблющееся тело описывает сложные кривые (так называемые фи-

гуры Лиссажу, названные по фамилии французского физика, впервые их наблюдавшего), форма которых определяется отношением частот складываемых колебаний, их амплитудами и разностью фаз между ними (рис. 70).

Рис. 70. Фигуры Лиссажу приω1 ω2

Оказывая воздействие на колеблющееся тело, можно вызвать изменение со временем амплитуды или частоты колебаний по како- му-нибудь закону. Такие колебания называются модулированными.

109

10.10. Гармонический анализ сложных колебаний

Рассматривая сложение двух гармонических колебаний с разными частотами, мы отмечали, что иногда результирующее колебание не может быть представлено в виде простого гармонического колебания (рис. 71). В реальных системах колебания вообще лишь с известной степенью приближения могут рассматриваться как гармонические, они носят более сложный характер. Наблюдаются колебания настолько сложные по форме, что описать каждое из них одним гармоническим законом не представляется возможным.

Рис. 71. Сложение колебаний счастотами 2ω1 = ω2 , A1 = A2 и ∆ϕ = 0

Однако естественно поставить вопрос: если врезультате сложения простых гармонических колебаний возникают сложные, разнообразные по форме результирующие колебания, то нельзя ли представить сложные колебания как сумму простых гармонических?

Оказывается, разложение сложного колебания на ряд простых гармоническихколебанийс частотами,кратнымичастотесложного колебания, называемой основной частотой, возможно всегда. Притом для каждого конкретного вида колебания разложение можно сделать единственным образом.

Законы такого разложения сформулированы знаменитой теоремой Фурье, играющей огромную роль в современной науке и технике. Теорема Фурье позволяет математически рассчитать для любой функции f(t) с периодом Т, заданной на промежутке от t до t + T, ряд гармонических функций с определёнными амплитудами и фазами, частоты которых кратны основной частоте и сумма которых даёт функцию f(t)

110

f (ωt )= A0 + A1 sin (ωt + ϕ1 )+ A2 sin (2ωt + ϕ2 )+ +A3 sin (3ωt + ϕ3 )+... + An sin (nωt + ϕn ).

Разложение произвольнойпериодической функции насумму гармонических колебаний называется гармоническим анализом.

Результат гармонического анализа часто представляют в виде так называемого спектра сложного колебания. Для этого на горизонтальнойосиоткладываютчастотысоставляющихгармонических колебаний, а вертикальными чёрточками обозначают соответствующие им амплитуды (рис. 72).











На спектре нельзя изобразить фа­











зы колебаний, но нередко бывает до-





















статочно знания частот иамплитуд.





















Разложение напростые гармони-











ческие колебания оказывается воз-











можным не только для периодиче-











ских, но итипично непериодических











процессов (отдельный импульс, за-





















тухающие колебания и т. д.). Непе-





















риодический процесс может быть











представлен как сумма бесконечно

Рис. 72. Спектр колебания

большого числа гармонических коле-











банийсамплитудами,меняющими-











ся непрерывно по всем частотам.

10.11. Колебания связанных систем

Рассмотрим систему из одинаковых маятников, соединённых лёгкой пружиной. Маятники могут колебаться в вертикальной плоскости, проходящей через обе точки подвеса (рис. 73). В отличие от одиночного маятника такая система имеет две собственные частоты. Та или иная из этих частот устанавливается в зависимости от способа возбуждения системы. Более низкая частота ω1 получается при качании обоих маятников в одной фазе (Б).

Более высокая частота ω2 получается при качании маятников в противофазе (В). То, что ω2 > ω1, объясняется тем, что возвращающая сила при колебаниях в противофазе больше, чем при колебаниях в одной фазе, за счёт деформации связывающей пружины.

111

Рис. 73. Связанная система

Если упругость пружины невелика, то различие в частотах будет небольшим. Отметим, что разбираемая система обладает двумя степенями свободы, т. к. её положение в каждый момент времени определяется положением обоих маятников.

Система с двумя степенями свободы (в общем случае с n степенями свободы) обладает двумя собственными частотами (в общем случае n частотами), которые называются нормальными.

Это означает, что приспециальных способах возбуждения можно вызвать колебания маятников либо в одной фазе (с частотой ω1), либо впротивофазе (с частотой ω2). При произвольном возбуждении возникает колебания того и другого типа и, следовательно, обе частоты появляются одновременно. Каждый маятник, таким образом, участвует в двух колебаниях, близких по частоте. А в этом случае, как мы знаем, результирующее колебание маятника представляет собой биения.

Итак, при произвольном возбуждении системы из двух связанных маятников возникают биения. При этом частота колебаний ма-

ятников равна ω= ω1 + ω2 , а частота биений (частота повторения максимумов колебаний2) равна ω= ω1 2 ω2 .

Video

112

10.12.Представление гармонических колебаний

вкомплексной форме

Приизучениигармоническихколебанийприходитсяихскладывать, разлагать на составляющие и т. д. Всё это значительно упрощается, если воспользоваться теорией комплексных чисел и представлением гармонических колебаний в комплексной форме.

В декартовой системе координат действительная часть комплексного числа откладывается по оси абсцисс, а мнимая — по оси ординат.

Далее используем формулу Эйлера

ei ϕ = cos ϕ+i sin ϕ, где i 2 = −1.

Умножим обе части равенства на ρ:

ρeiϕ = ρcos ϕ+iρsin ϕ = x +i y = z.









Эта формула даёт возможность выразить любое комплексное

число z = x +iy в экспоненциальной форме

tgϕ = y









z = ρei ϕ,

z = ρ = x2 + y2 ,

,



















x









где величина ρ называется модулем комплексного числа, φ— фазой.



Каждое комплексное число z



может быть представлено на ком-



плексной плоскости в виде векто-



ра, проведённого из начала коор-



динатв точкус координатами(х, у)



(рис. 74). Складываются комплекс-



ные числа по правилу параллело-



грамма.

















Умножение комплексных чи-



сел z

= ρ ei ϕ1

и z

2

= ρ

ei ϕ2 лучше



1



1









2

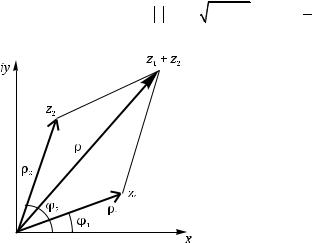

Рис. 74. Сложение комплексных чисел производить в комплексном виде



z = z z

2

= ρ ρ

2

ei (ϕ1 2 ),

т. е. при пе-



1



1











ремножении комплексных чисел их модули перемножаются, а фазы

складываются.





















Вместо действительной записи гармонических колебаний

x = Asin (ωt + ϕ) можно воспользоваться комплексной формой

x = Aei(ωt) = Acos (ωt + ϕ)+ Ai sin (ωt + ϕ).

























113

Величина x является комплекс­ ной и не может давать реального физического отклонения. Однако мнимая часть этой величины может рассматриваться как ­действительное гармонические колебание, выражаемое синусом. С другой стороны, действительная часть x, равная Acos (ωt + ϕ), также представляет собой вещественное гармоническое колебание.

Поэтому реальное физическое колебание описывается либо действительной, либо мнимой частью колебания, представленного в комплексной форме.

Удобство использования представления колебаний в комплексной форме обусловливается лёгкостью и наглядностью операций над комплексными числами.

114
