2.2.2 Розрахунок перекриття над підвалом

Проведемо розрахунок на опір теплопровідності перекриття між опалювальним поверхом та не опалювальним підвалом зі світловими прорізами(рис.2.2.3).

Рисунок 2.2.3 – Схема перекриття над підвалом: 1 – багатопустотна залізобетонна плита; 2 – утеплювач; 3 – легкий вермикулітобетонний брусок; 4 – лаги соснові; 5 – повітряний прошарок; 6 – “чорнова підлога” з соснових не обструганих дощок; 7 – пароізоляція; 8 – паркет дубовий.

Виберемо з [2, дод. 3] теплотехнічні показники кожного шару перекриття над підвалом (рис.2.2.3).

Термічний опір першого шару (з/б плити) беремо з формули (2.2.13).

Другий шар – утеплювач виконуємо з пінополіуретану: l_ут=0,04071 [2, дод. 3]. Третій шар – легкий вермикулітобетонний брусок l₃=0,128 [2, дод. 3], d₃=0,1м, термічний опір якого:

. (2.2.20)

Четвертий шар – лаги виконуємо із сосни вздовж волокон l₄=0,349 [2, дод. 3], d₄=0,06м, термічний опір якого:

. (2.2.21)

П’ятий шар – повітряний прошарок.

Шостий шар – “чорнова підлога” з соснових не обструганих дощок l₆=0,349 , d₆=0,025м, термічний опір якого:

. (2.2.22)

Сьомий шар – пароізоляція виконуємо із толю l₇=0,18 , d₇=0,003м, термічний опір якого:

. (2.2.23)

Восьмий шар – паркет дубовий l₈=0,407 , d₈=0,02м, термічний опір якого:

. (2.2.24)

Запишемо формулу для знаходження термічного опору перекриття над підвалом при паралельному напрямку теплового потоку:

, (2.2.25)

де F₁, F₂ – площі окремих ділянок конструкції; – загальний опір теплопередачі з/б плити з врахуванням опору теплосприймання внутрішньої та опору тепловіддачі зовнішньої поверхонь.

Для знаходження товщини утеплювача задамося умовою, що:

. (2.2.26)

Тоді, з формули (2.2.25) товщина утеплювача дорівнюватиме:

Приймаємо товщину утеплювача

Тоді перераховуємо термічний опір перекриття над підвалом (за формулою 2.2.25) при паралельному напрямку теплового потоку, враховуючи товщину повітряного прошарку, яка після визначення товщини утеплювача складатиме і коефіцієнт теплопровідності якого l₅=0,215 :

Оскільки , тобто , то умова вважається виконаною.

2. Розрахунок покрівлі

Одним із важливих елементів будинку, який потребує якісної теплоізоляції, є дах. Теплоізоляція даху дає можливість знизити тепловтрати будинку на 30-40% в опалювальний сезон і створити більш комфорті умови влітку.

В даній роботі представлено горище, що не опалюється, і двосхила покрівля (рис. 2.3) якого знаходиться в стадії реконструкції, тому нормативний опір теплопередачі [1, дод. И] для температури 18С – R_^ВП=2,5 . Приймаємо температуру горища t_в=5С і перераховуємо нормативний опір:

. (2.3.1)

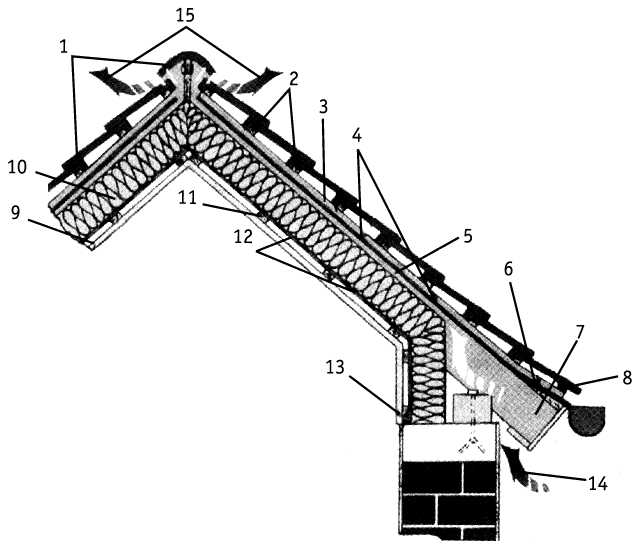

Рисунок 2.3 – Схема двосхилого утепленого вентильованого даху: 1 – черепиця; 2 – черепичний брусок; 3 – контррейка; 4 – гідроізоляція; 5 – щілина (2см); 6 – водозливна дошка; 7 – кроква; 8 – вентиляційні решітки; 9 – підшивна дошка або гіпсокартон; 10 – теплоізоляція; 11 – рейка; 12 – пароізоляція; 13 – з’єднувальна стрічка К-2; 14 – вхід зовнішнього повітря на дах; 15 – вихід вентильованого повітря з під даху.

Виберемо з [2, дод. 3] теплотехнічні показники кожного шару покрівлі (рис.2.3).

Шар під номером 1 (рис. 2.3) d₁=0,005м, l₁=25 . Шар під номером 2 – черепичний брусок з сосни: l₂=0,349 , d₂=0,03м [2, дод.3]. Шар під номером 3 – контррейка з сосни l₃=0,349 [2, дод. 3], d₃=0,02м. Шар під номером 4 – гідроізоляція виконуємо із руберойду l₄=0,18 , d₄=0,003м. Шар під номером 10 – утеплювач з мінвати l_ут=0,0582 d_ут=0,05м [2, дод. 3]. Шар під номером 12 – пароізоляція виконуємо із толю l₆=0,18 , d₆=0,003м. Шар під номером 11 – рейка з сосни l₇=0,349 [2, дод. 3], d₇=0,02м. Шар під номером 9 – підшивна дошка з сосни l₈=0,349 , d₈=0,015м.

Запишемо формулу для знаходження термічного опору покрівлі при паралельному напрямку теплового потоку:

, (2.3.2)

де F₁, F₂ – площі окремих ділянок конструкції; – загальний опір теплопередачі з/б плити з врахуванням опору теплосприймання внутрішньої та опору тепловіддачі зовнішньої поверхонь.

Знайдемо термічний опір в перерізі I-I:

, (2.3.3)

Знайдемо термічний опір в перерізі II -II:

(2.3.4)

Знаходимо термічний опір покрівлі при паралельному напрямку теплового потоку:

(2.3.5)

Оскільки , тобто , то умова вважається виконаною.
