III.2.2 Построение повышенного графика
Поправочный коэффициент для компенсации небаланса теплоты на отопление, вызываемого неравномерностью суточного графика горячего водоснабжения, при отсутствии аккумуляторов для жилых зданий:
Определим балансовую нагрузку на горячее водоснабжение:

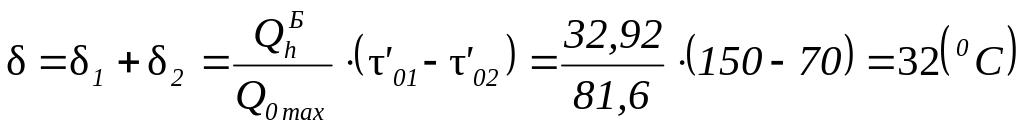

Определим суммарный перепад температур сетевой воды в подогревателях 1-ой и 2-ой ступенях:
Недогрев в нижней ступени подогревателя:
Определим температуру водопроводной воды после нижней степени подогревателя (без бака аккумулятора):
Температура горячей воды в отопительный период:
Определим перепад температур сетевой воды в нижней ступени подогревателя горячего водоснабжения:
Определим перепад температур сетевой воды в верхней ступени подогревателя горячего водоснабжения:
При tН = tО:
Определим перепад температур сетевой воды в нижней степени подогревателя горячего водоснабжения:
Определим перепад температур сетевой воды в верхней степени подогревателя горячего водоснабжения:
Таблица 8
|
Температура наружного воздуха tН, 0С |
||||||||||
+8 |
0 |
-1,48 |
-5 |
-10 |
-15 |
-20 |
-25 |
-30 |
-35 |
-37 |
|
, 0С |
46,76 |
66,48 |
70 |
78,34 |
89,95 |
101,36 |
112,62 |
123,74 |
134,75 |
145,66 |
150,00 |
, 0С |
32,22 |
40,30 |
41,77 |
44,88 |
49,22 |
53,36 |
57,35 |
61,20 |
64,94 |
68,57 |
70,00 |
Перепад температур сетевой воды во 2-ой ступени подогревателя, 0С
|
12,69 |
16,46 |
17,10 |
18,59 |
20,61 |
22,55 |
24,40 |
26,20 |
27,94 |
29,64 |
30,30 |
Перепад температур сетевой воды во 1-ой ступени подогревателя, 0С
|
19,31 |
15,54 |
14,90 |
13,41 |
11,39 |
9,45 |
7,60 |
5,80 |
4,06 |
2,36 |
1,70 |
Температура сетевой воды в подающей линии тепловой сети при повышенных наружных температурах, 0С
|
66,08 |
82,03 |
84,90 |
91,74 |
101,33 |
110,82 |
120,22 |
129,54 |
138,81 |
148,03 |
151,70 |
Температура сетевой воды в обратном линии тепловой сети при повышенных наружных температурах, 0С
|
19,53 |
23,84 |
24,58 |
26,29 |
28,60 |
30,82 |
32,94 |
35,00 |
36,99 |
38,93 |
39,70 |
