2. Экспертиза строительных конструкций

Определяем требуемую степень огнестойкости. Согласно СНиП 31-04-2001. Производственные здания. В зависимости от категории здания (Складное категории Б) и площади пожарного отсека 2340 м²по таблице 1 определяем требуемую степень огнестойкости здания и класс конструктивной пожарной опасности.

Определяем требуемый предел огнестойкости строительных конструкций по СНиП 21-01-97^ «Пожарная безопасность зданий и сооружений»

Определяем фактический предел огнестойкости строительных конструкций по [9]. Данные заносим в таблице 1.

Таблица 1

№ п\п	Наименование строительных конструкций	Принято по проекту		Обоснование	Требование по нормам		Обоснование	Вывод
№ п\п	Наименование строительных конструкций			Обоснование			Обоснование	Вывод
1	Плита перекрытия ПК8-58.15	81	0	Пособие	45	0	СНиП21-01-97	Соответствует
2	Ригель Р2-90-56	108	0	Пособие	90	0	СНиП21-01-97	Соответствует
3	Колонна КСР-442-40	150	0	Пособие	90	0	СНиП21-01-97	Соответствует

Требуемая степень огнестойкости здания –I.

Класс конструктивной пожарной опасности – С0.

Вывод: Сравнив результаты таблицы мы определили, - условие выполняется, следовательно конструкции соответствуют требованиям нормативных документов и разрешены в эксплуатацию.

2.1. Определяем фактический предел огнестойкости плиты

ПК8-58.15 по пособию

Плита сплошная гладкая, однопролетная. Диаметр рабочей арматуры плиты принят 12 и 14 мм, монтажной (распределительной) - 4-8 мм. Площадь рабочей арматуры определяют расчетом, а монтажной арматуры - по конструктивным соображениям, но при этом площадь ее сечения должна составлять не менее 1.0% от расчетной площади сечения рабочей арматуры, поставленной в месте наибольшего изгибающего момента.

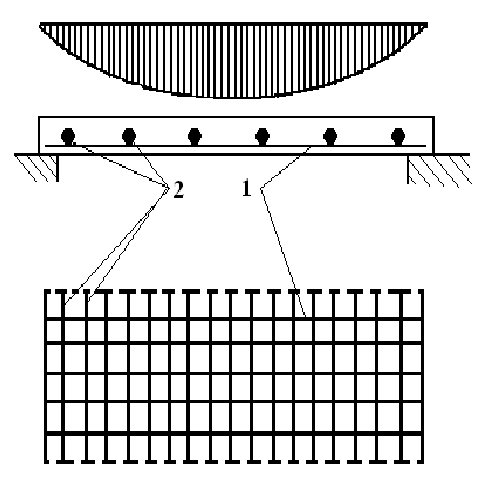

Р исунок 4. - Армирование однопролетной свободно опертой плиты и эпюра моментов при равномерно распределенной нагрузке: 1 - стержни рабочей арматуры; 2-стержни распределительной арматуры

Рабочую арматуру располагают с шагом 100-200 мм, при этом защитный слой для нее принимают не менее 10 мм. Защитный слой бетона для рабочей арматуры 20 мм

В плитах с пустотами минимальная толщина полок 25-30 мм, ребер 30-35 мм. В качестве типовых приняты сборные плиты перекрытий с круглыми пустотами. Длина плит 5,7 мм, наибольшая ширина - 1,5 м. Высота плит принята 220 мм. Пустоты круглого сечения приняты диаметром 160 мм

Продольную рабочую арматуру размещают по всей ширине нижней полки сечения пустотных плит. В многопустотных плитах расстояние между продольными стержнями должно быть не более 100 мм. Поперечные стержни объединяются с продольной монтажной или рабочей ненапрягаемой арматурой в плоские сварные каркасы, которые размещаются в ребрах плит.

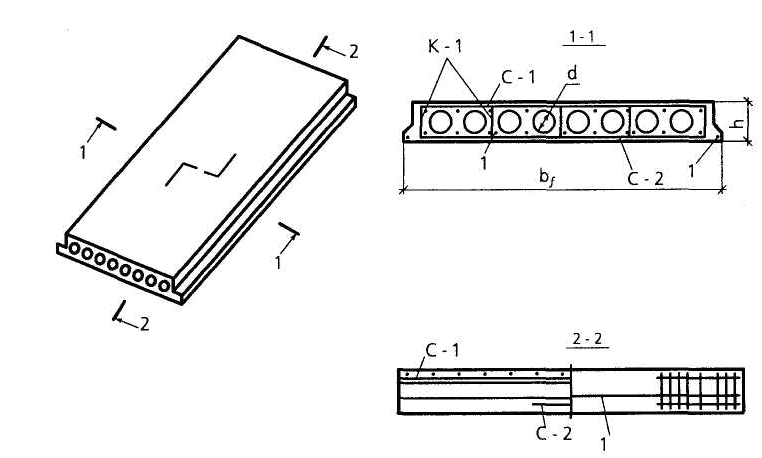

Рисунок 5. - Конструкция сборной многопустотной плиты перекрытия.

Особенности поведения плит в условиях пожара.

Плиты в зданиях и сооружениях выполняют одновременно ограждающие и несущие функции. В зависимости от местоположения плит для них будут различные предельные состояния по огнестойкости. Так, для плит покрытий предельным состоянием по огнестойкости является только потеря несущей способности (К). Для плит перекрытий предельными состояниями могут быть К., Е, I, т.е. по потере несущей (К.), теплоизолирующей (Е) способностей и по потере целостности (I).

Многочисленные огневые испытания показывают, что предельным состоянием огнестойкости для большинства плит перекрытий в современных зданиях является предельное состояние по потере несущей способности. Это объясняется тем, что благодаря конструктивной особенности сборных элементов перекрытия, отдельно выполняющих функции пола, звукоизоляции, несущей части и потолка, другие предельные состояния по огнестойкости в большинстве случаев не успевают полностью проявиться за кратковременный период воздействия пожара. Испытания плит на огнестойкость, проводимые по стандартному температурному режиму, подтверждают это.

Поскольку в условиях пожара плиты подвергаются воздействию высокой температуры снизу, уменьшение их несущей способности происходит в основном за счет снижения прочности нагревающейся растянутой арматуры. Сжатые бетон и арматура нагреваются слабо. Как правило, рассматриваемые элементы (статически определимые изгибаемые свободно лежащие плиты, панели, настилы перекрытий) разрушаются в результате образования пластического шарнира в сечении с максимальным изгибающим моментом за счет снижения предела прочности нагревающейся растянутой арматуры до величины рабочих напряжений в ее сечении. При этом происходит резкое увеличение температурной ползучести арматуры, интенсивное раскрытие трещин в растянутой зоне, уменьшение высоты сжатой зоны бетона до минимума, при котором происходит разрушение сжатого бетона и обрушение конструкции. Образование пластического шарнира происходит при критической температуре арматуры.

Т.к плита на гранитном щебне то и мы до умножаем на коэффициент 1,1.
