1.Характеристики здания и конструкций
1.1. Краткая характеристика здания
Склад общего назначения, расположенный в отдельно стоящем здании или встроенном в производственное. В складском здании категории «Б» [2] ЛВЖ с температурой вспышки более 28 градусов Цельсия, горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они имеются в наличии или обращаются, не относятся к категориям А или Б.
Как и для большинства зданий при проектировании руководствуются следующими основными принципами: объемно-планировочные решения должны создавать оптимальные условия для осуществления условий хранения и транспортировки хранящихся материалов, так же здания должны быть прочными, экономичными, огнестойкими. Эти свойства зависят от конструкций, разработку которых начинают с решения принципиального вопроса конструирования — выбора конструктивной системы здания. В процессе строительства и эксплуатации здание испытывает на себе действие многочисленных нагрузок, отличающихся по величине, направлению, характеру действия и месту приложения. Конструкции, участвующие в восприятии нагрузок, называют несущими. К вертикальным несущим конструкциям относятся фундаменты, стены, отдельные опоры, а к горизонтальным — перекрытия и покрытие. Размещаясь в объеме здания в определенном сочетании, несущие конструкции образуют пространственную систему, способную воспринимать все действующие на здание силовые нагрузки и воздействия и обеспечивать его прочность, жесткость и устойчивость. Эта система и называется конструктивной системой здания.
Восприятие и передача нагрузок осуществляется конструкциями по следующей схеме.
Вертикальные несущие конструкции воспринимают действующие на здание вертикальные нагрузки (от собственной массы, оборудования, снега и др.) и передают их основанию.
Горизонтальные несущие конструкции воспринимают горизонтальные (ветровая, сейсмическая и др.) нагрузки и поэтажно вместе с собственной массой передают их вертикальным несущим конструкциям. Горизонтальные нагрузки могут быть равномерно распределены между вертикальными несущими конструкциями.
Каркасная конструктивная система является основой в проектировании данного складского здания, которая обеспечивает значительное снижение массы здания и максимальную свободу планировочного решения. Основным преимуществом полнокаркасных зданий является четкое разграничение функций между каркасом, воспринимающим все нагрузки и стенами, являющимися только ограждениями. Вертикальные несущие конструкции в каркасной схеме - стержневые (колонны) КСР-442-40 они жестко соединяются с горизонтальными несущими элементами (ригелями) Р2-90-56. Рисунок 1 - Ригель – элемент каркаса здания, на который опираются плиты перекрытия.
В поперечном сечении ригеля рабочая арматура размещена в растянутой зоне сечения в один ряд.
Продольную рабочую арматуру в ригелях укладывают согласно эпюрам изгибающих моментов в растянутых зонах, где она должна воспринимать растягивающие усилия, возникающие при изгибе конструкций под действием нагрузок. Для продольного армирования применяют стержни периодического профиля диаметром 20мм.
В железобетонных ригелях одновременно с изгибающими моментами действуют поперечные силы. Поперечные силы воспринимаются бетоном и поперечной арматурой (поперечными стержнями или хомутами).
Кроме того, в ригелях из конструктивных и производственных соображений устанавливают монтажную арматуру для крепления поперечной арматуры и образования арматурных каркасов. Ригель армирован сварным каркасом. Количество плоских сварных каркасов в сечении зависит от ширины.
В качестве несущей арматуры в изгибаемых элементах используют прокатные профили (жесткая арматура) и сварные пространственные арматурные каркасы. Защитный слой бетона для жесткой арматуры должен быть не менее 50мм.
Рисунок 1. - Поперечный разрез здания.
Перекрытия - горизонтальные комплексные конструкции, разделяющие здание на этажи. В состав междуэтажных перекрытий входят несущие элементы – плиты ПК8-58.15. В данном здании применяется балочная конструктивная схема, в состав которой входят: фундаментные балки, колонны, ригели и опирающиеся на них плиты. Жесткость сопряжения колонн и ригелей обеспечивается сваркой опорных закладных элементов и выпусков арматуры, а также замоноличиванием узлов. Дополнительная жесткость здания в продольном направлении может быть обеспечена устройством продольных монолитных или сборных ригелей, уложенных вместо межколонных плит. Для опирания сборных продольных ригелей предусматривают стальные столики, привариваемые к закладным деталям колонн в уровне железобетонных консолей.
Рисунок 2. - Планы междуэтажного перекрытия 1-ригель; 2-плита перекрытия; 3- бетон замоноличивания; 4-полки ригеля
Крыши - наружные венчающие здание несущие и ограждающие конструкции, в состав которых входят несущие элементы, паро-теплоизоляционные слои, кровля (гидроизоляция).

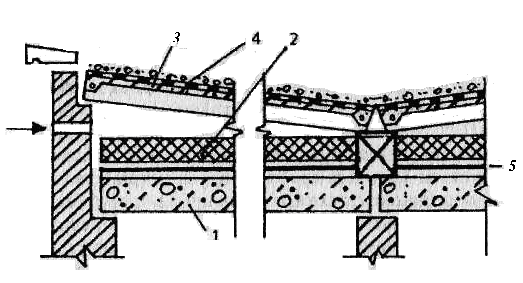

Рисунок 3. - Покрытие здания 1 - плита перекрытия; 2 – утеплитель; 3 – гидроизоляция; 4 - кровельная панель; 5 – пароизоляция.
б) Этажность здания – 3 этажа; при высоте этажа – 4,2 м;
в) Количество пролетов:
по ширине здания – 13 пролетов;
по длине здания – 10 пролетов;
г) Площадь пожарного отсека определяем:
1) ширина здания (b=l1n) b=610=60м;
2) длина здания (l=l1n) l=313=39м;
Sпож=60x39 = 2340м2
