1.3. Складання карти-схеми із зонами радіаційного зараження.
Наносимо на карту-схему (рис. 1) в пунктах виміру рівня радіації рівні радіації на 1 год після аварії.
Проводимо границі зон зараження, для чого, всі точки з рівнями радіації
0,0014; 0,14; 1,4; 4,2 рад/год (рівні чи ближчі до них) з’єднуємо лінією відповідно для зовнішніх границь зон зараження М, А, Б, В і Г, які наносяться відповідно червоним, синім, зеленим, коричневим і чорним кольором.

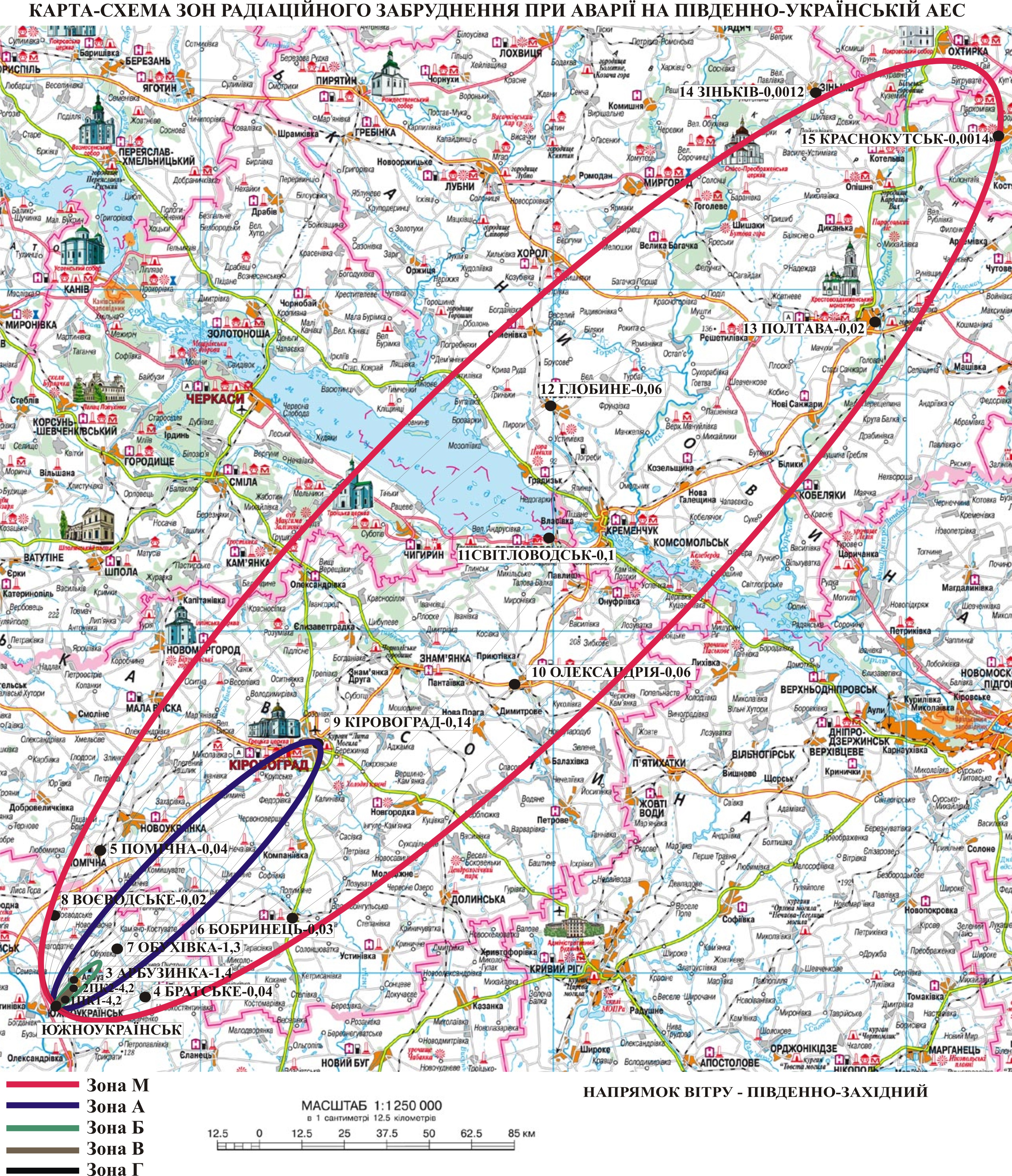

Рис. 1. Карта-схема зон радіаційного забруднення при аварії на Південно-Українській АЕС
2. Оцінка радіаційної обстановки
В зону радіаційного забруднення потрапив промисловий об’єкт, який знаходиться у м. Кіровоград.
Збірна команда ЦО отримала завдання виконати маршрут Глобине-Світловодськ-Олександрія-Кіровоград на автомобілях, і виконати рятувальні роботи на промисловому об’єкті у м. Кіровоград, рятувальні роботи проводяться на відкритій місцевості.
Загальна довжина шляху по радіаційно забрудненій місцевості
S = 50+50+80=180 км;
Швидкість руху автоколони на зараженій місцевості V=60 км/год;
Загальна поглинута доза опромінення, встановлена на маршруті і за час проведення робіт Dвст ЦО=0,4 рад.
Вирішено розпочати маршрут через tп.м = 1 год після аварії.
Рятувальні роботи будуть проводитись протягом tр =3 години.
Якщо вирішено почати маршрут через 1 годину після аварії, то час початку руху буде становити:
ТГлоб = 5год 20хв + 1 год = 6 год 20хв.
Автоколона пройде відрізок шляху між Глобине і Світловодськом довжиною 50 км, зі швидкістю 60 км/год за 50/60 = 0,83 год (0 год 50хв).
Час прибуття до Світловодська становитиме:
ТСвітл= ТГлоб + 0 год 50 хв = 6 год 20хв + 0 год 50 хв = 7 год 10 хв.
Автоколона пройде відрізок шляху між Світловодськом і Олександрією довжиною 50 км, зі швидкістю 60 км/год за 50/60 = 0,83 год (0 год 50хв).
Час прибуття до Олександрії становитиме:
ТОлекс= ТСвітл + 0 год 50 хв = 7 год 10хв + 0 год 50 хв = 8 год 00 хв.
Автоколона пройде відрізок шляху між Олександрією і Кіровоградом довжиною 80 км, зі швидкістю 60 км/год за 80/60 = 1,33 год (1 год 20хв).
Час прибуття до Кіровограду становитиме:
ТКіров= ТОлекс + 1 год 20 хв = 8 год 00хв + 1 год 20 хв = 9 год 20 хв.
Час від моменту аварії до прибуття в пункт призначення знаходимо за формулою (1):
tГлоб = ТГлоб – Тав = 6 год 20 хв - 05 год 20 хв = 1 год 00 хв
tСвітл = ТСвітл – Тав = 7 год 10 хв - 05 год 20 хв = 1 год 50 хв
tОлекс = ТОлекс – Тав = 8 год 00 хв - 05 год 20 хв = 2 год 40 хв
tКіров = ТКіров – Тав = 9 год 20 хв - 05 год 20 хв = 4 год 00 хв
За формулою (3) визначаємо для пунктів маршруту вказаних в табл. 3.
Знаходимо рівень радіації на час прибуття у кожний пункт за формулою (2).
Заносимо ці дані в табл. 3.
Таблиця 3
Рівень радіації у пунктах на маршруті команди ЦО
№ |
Пункт |
Відстань, км |
Час прибуття, год:хв |
Час від моменту аварії до прибуття, год:хв |
Рівень рад. на 1 год, рад/год |
|
Рівень радіації на час прибуття, рад/год |
1 |
Глобине |
0 |
6:20 |
1:00 |
0,06 |
1 |
0,057 |
2 |
Світловодськ |
50 |
7:10 |
1:50 |
0,10 |
0,78 |
0,07 |
3 |
Олександрія |
50 |
8:00 |
2:40 |
0,06 |
0,68 |
0,04 |
4 |
Кіровоград |
80 |
9:20 |
4:00 |
0,14 |
0,57 |
0,08 |
2.1. Визначаємо середній рівень радіації (Рср) на маршруті за формулою (5):
рад/год.
2.2. Доза опромінення отримана командою ЦО за час маршруту за формулою (4), при чому Кпосл =2 для автомобіля (додаток 1 табл. 3):
рад
де tм знайдено за формулою (6):
год
Час початку рятувальних робіт на промисловому об’єкті у м. Кіровоград після аварії дорівнює часу прибуття на об’єкт tКіров= 4 год.
Час закінчення рятувальних робіт tк= tКіров + tр =4 + 3 = 7 год.
За формулою (3) визначаємо для часу закінчення рятувальних робіт (перерахунок з 1 години на 7 год після аварії):
За формулою (2) визначаємо рівень радіації на об’єкті P на 7 годин після аварії, якщо на 1 годину після аварії = 0,14 (з табл. 2):
рад/год
Отже рівень радіації на об’єкті на початок рятувальних робіт Рп=0,08 рад/год (з табл. 3). Рівень радіації на об’єкті на час закінчення рятувальних робіт Рк=0,064 рад/год. Рятувальні роботи проводитимуться на відкритій місцевості, тому Кпосл=1 (за табл. 3, додаток 1).
Поглинута доза радіації яку отримає команда ЦО при виконанні рятувальних робіт на об’єкті знаходиться за формулою (7):
рад
Визначимо допустимий час (Тдоп) перебування команди на об’єкті при проведенні рятувальних робіт.
Визначаємо відношення а за формулою:
Задана поглинута доза знаходиться за формулою:
рад
Тоді
Визначаємо допустимий час ведення рятувальних робіт на об’єкті, якщо команда прибуде на місце через 4 години після аварії. Згідно рис.1 додаток 1 при а = 0,6 та часі початку робіт 4 год після аварії знаходимо допустимий час перебування команди на об’єкті Тдоп = 3 год 20 хв.
Отже доза опромінення яку отримають члени команди ЦО рад
тобто 0,37 < 0,4 доза опромінення яку отримають члени команди ЦО не перевищує встановленої.
2.3. Визначення можливої дози опромінення робітників підприємства в умовах радіоактивного забруднення території об’єкта внаслідок аварії на АЕС. Зробити висновок і надати свої пропозиції щодо радіоактивного захисту робітників та службовців.
Визначаємо дозу радіації, яку отримають робітники та службовці в промислових будинках об’єкту у м. Кіровоград за tр = 8 годин праці, якщо початок робочого дня о Тр= 8 год 00 хв.
Якщо Тав= 5:20, а початок робочого дня о 8:00, то початок роботи (опромінення) на об’єкті через tп.р= Тр – Тав= 8 год 00 хв – 5 год 20 хв = 2год 40 хв після аварії на АЕС.
За формулою (3) визначаємо для часу початку роботи об’єкта (перерахунок з 1 години на 2 год 40 хв після аварії):
За формулою (2) визначаємо рівень радіації для часу початку роботи об’єкта Pп.р. на 2 год 40 хв після аварії:
рад/год
де Р1 – рівень радіації на 1 годину після аварії на об’єкті у м. Кіровоград за табл. 2;
Час закінчення праці робітників та службовців tк.р= tп.р + tр =2 год 40 хв + 8 год=10год 40 хв після аварії.
За формулою (3) визначаємо для часу кінця роботи об’єкта (перерахунок з 1 години на 10 год 40 хв після аварії):
За формулою (2) визначаємо рівень радіації для часу кінця роботи об’єкта Pк.р. на 10 год 40 хв після аварії, якщо = 0,14 (з табл. 2):
рад/год
Тоді доза радіації, яку отримають робітники та службовці в промислових будинках об’єкту за tр = 8 годин праці:
рад
Порівняємо визначене значення дози D з встановленим значенням Dвст = 0,033 рад. Якщо , то приміщення забезпечує захист персоналу від впливу радіації, а якщо то не забезпечує. 0,08>0,033, таким чином цех не забезпечує захист персоналу протягом робочої зміни.
Висновок необхідно виконувати роботу по змінам.
Необхідна кількість змін n визначається діленням сумарної дози опромінення D, яка може бути отримана за весь час роботи, на встановлену (допустиму) для кожної зміни дозу опромінення Dвст за формулою (10):
зміни
Розраховуємо для кожної зміни:
- астрономічний час початку зміни;
- астрономічний час кінця зміни;
- час початку зміни відносно початку аварії;
- час кінця зміни відносно початку аварії;
- продовження зміни;
- дозу опромінення яку отримають робочі цієї зміни
Отже при довжині робочого дня 8 годин і кількості змін рівній 3 отримаємо довжину кожної зміни:
Тр = 8/3=2,67 год=2год 40хв
Астрономічний час початку роботи 1 зміни дорівнює астрономічному часу початку роботи на об’єкті:
Тпр1 = Тр = 8 год 00 хв.
Час який пройшов від початку аварії до початку роботи 1 зміни:
tпр1 = Тпр1 - Тав = 8 год 00 хв – 5 год 20 хв = 2 год 40 хв = 2,67 год.
Астрономічний час закінчення 1 зміни:
Ткр1 = Тпр1+Тр = 8 год 00 хв + 2 год 40 хв = 10 год 40 хв.
Час який пройшов від початку аварії до кінця роботи 1 зміни:
tкр1 = Ткр1 - Тав = 10 год 40 хв – 5 год 20 хв = 5 год 20 хв = 5,33 год.
За формулою (3) визначаємо для часу початку роботи 1 зміни (перерахунок з 1 години на tп.р1):
За формулою (2) визначаємо рівень радіації на об’єкті на час початку роботи 1 зміни після аварії, якщо на 1 годину після аварії = 0,14 рад/год (з табл. 2):
рад/год
За формулою (3) визначаємо для часу кінця роботи 1 зміни (перерахунок з 1 години на tкр1):
За формулою (2) визначаємо рівень радіації на об’єкті на час кінця роботи 1 зміни після аварії, якщо на 1 годину після аварії = 0,14 рад/год (з табл. 2):
рад/год
Тоді доза радіації, яку отримають робітники та службовці 1 зміни в промислових будинках об’єкту за Тр = 2 год 40 хв праці знаходиться за формулою (7):
рад
Порівняємо визначене значення дози D1 з встановленим значенням Dвст = 0,033 рад. Якщо , то приміщення забезпечує захист персоналу від впливу радіації, а якщо то не забезпечує. 0,03<0,033, таким чином цех забезпечує захист персоналу протягом 1 робочої зміни.
Астрономічний час початку роботи 2 зміни дорівнює астрономічному часу кінця роботи 1 зміни:
Тпр2 = Ткр1 = 10 год 40 хв.
Час який пройшов від початку аварії до початку роботи 2 зміни:
tпр2 = Тпр2 - Тав = 10 год 40 хв – 5 год 20 хв = 5 год 20 хв = 5,33 год.
Астрономічний час закінчення 2 зміни:
Ткр2 = Тпр2+Тр = 10 год 40 хв + 2 год 40 хв = 13 год 20 хв.
Час який пройшов від початку аварії до кінця роботи 2 зміни:
tкр2 = Ткр2 - Тав = 13 год 20 хв – 5 год 20 хв = 8 год 00 хв = 8 год.
Рівень радіації на об’єкті на час початку роботи 2 зміни після аварії дорівнює рівню радіації на кінець 1 зміни:
рад/год
За формулою (3) визначаємо для часу кінця роботи 2 зміни (перерахунок з 1 години на tкр2):
За формулою (2) визначаємо рівень радіації на об’єкті на час кінця роботи 2 зміни після аварії, якщо на 1 годину після аварії = 0,14 рад/год (з табл. 2):
рад/год
Тоді доза радіації, яку отримають робітники та службовці 2 зміни в промислових будинках об’єкту за Тр = 2 год 40 хв праці знаходиться за формулою (7):
рад
Порівняємо визначене значення дози D2 з встановленим значенням Dвст = 0,033 рад. Якщо , то приміщення забезпечує захист персоналу від впливу радіації, а якщо то не забезпечує. 0,025<0,033, таким чином цех забезпечує захист персоналу протягом 2 робочої зміни.
Астрономічний час початку роботи 3 зміни дорівнює астрономічному часу кінця роботи 2 зміни:
Тпр3 = Ткр2 = 13 год 20 хв.
Час який пройшов від початку аварії до початку роботи 3 зміни:
tпр3 = Тпр2 - Тав = 13 год 20 хв – 5 год 20 хв = 8 год 00 хв = 8,00 год.
Астрономічний час закінчення 3 зміни:
Ткр3 = Тпр3+Тр = 13 год 20 хв + 2 год 40 хв = 16 год 00 хв.
Час який пройшов від початку аварії до кінця роботи 3 зміни:
tкр3 = Ткр3 - Тав = 16 год 00 хв – 5 год 20 хв = 10 год 40 хв = 10,67 год.
Рівень радіації на об’єкті на час початку роботи 3 зміни після аварії дорівнює рівню радіації на кінець 2 зміни:
рад/год
За формулою (3) визначаємо для часу кінця роботи 3 зміни (перерахунок з 1 години на tкр3):
За формулою (2) визначаємо рівень радіації на об’єкті на час кінця роботи 3 зміни після аварії, якщо на 1 годину після аварії = 0,14 рад/год (з табл. 2):
рад/год
Тоді доза радіації, яку отримають робітники та службовці 3 зміни в промислових будинках об’єкту за Тр = 2 год 40 хв праці знаходиться за формулою (7):
рад
Порівняємо визначене значення дози D3 з встановленим значенням Dвст = 0,033 рад. Якщо , то приміщення забезпечує захист персоналу від впливу радіації, а якщо то не забезпечує. 0,022<0,033, таким чином цех забезпечує захист персоналу протягом 3 робочої зміни.
Таблиця 4
Результати розрахунку роботи об’єкта по змінам
Величина |
Познач. |
Од. вим. |
1 зміна |
2 зміна |
3 зміна |
Астрономічний час початку зміни |
Тпр |
год:хв |
8:00 |
10:40 |
13:20 |
Астрономічний час кінця зміни |
Ткр |
год:хв |
10:40 |
13:20 |
16:00 |
Час початку зміни відносно початку аварії |
tпр |
год, хв |
2:40 |
5:20 |
8 |
Час кінця зміни відносно початку аварії |
tкр |
год, хв |
5:20 |
8 |
10:40 |
Продовження зміни |
Тр |
год, хв |
2:40 |
2:40 |
2:40 |
Доза опромінення яку отримають робочі зміни |
D |
рад |
0,03 |
0,025 |
0,022 |
