Усиление сборных многопустотных плит

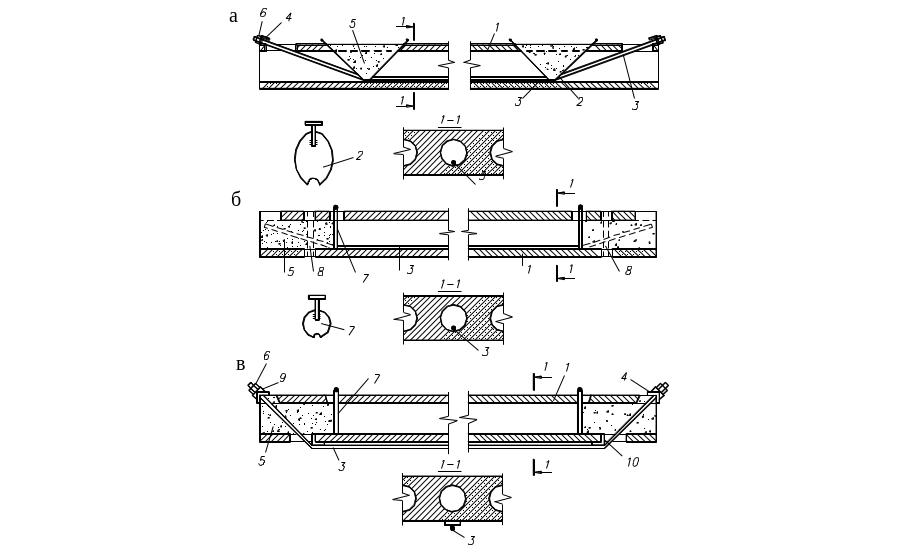

1 – усиливаемая конструкция, 2 – встречно-наклонные пластины, 3 – дополнительная арматура, 4 – уголок, 5 – бетон, 6 – гайка, 7 – ограничительная пластина, 8 – анкер, 9 – шайба, 10 – упорный уголок Рисунок 17 – Усиление сборных многопустотных плит затяжками: а, в – с предварительным напряжением; б – без предварительного напряжения
|
1 – усиливаемая плита, 2 – бетон наращивания, 3 – дополнительная сжатая арматура, 4 – ограничительная пластина
Рисунок 18 – Усиление сжатой зоны многопустотных плит перекрытия: а – при полном заполнении пустот; б – при частичном заполнении пустот
|
Усиление сборных ребристых плит
1 – усиливаемая балка, 2 – усиливаемая плита, 3 – бетон наращивания, 4 – арматура наращивания, 5 – открытые пазы, 6 – насечка поверхности Рисунок 19 – Усиление сжатой зоны балок и плит покрытия наращиванием
|

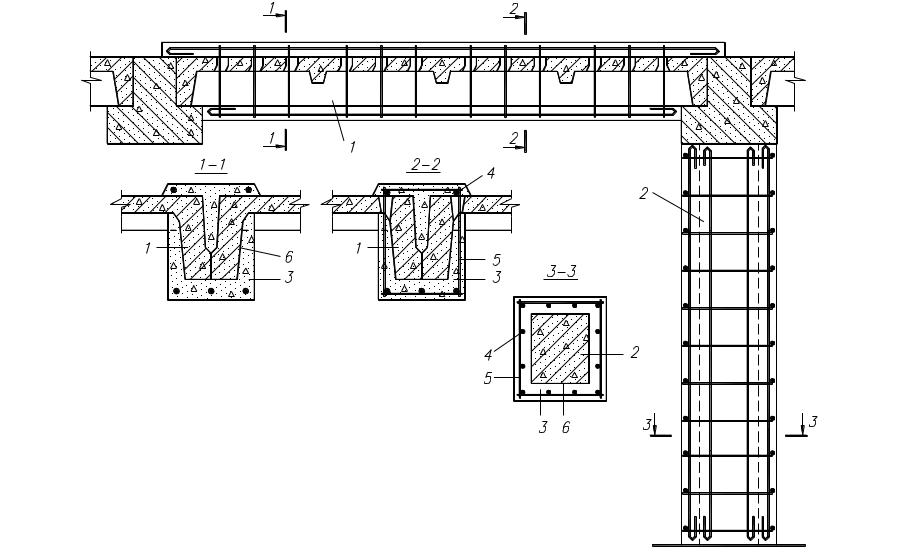

1 – усиливаемая плита, 3 – бетон обоймы, 4 – продольная арматура обоймы, 5 – поперечная арматура обоймы, 6 – насечка поверхности Рисунок 20 – Усиление ребристых плит железобетонной обоймой
|
1 – усиливаемая плита, 2 – дополнительная сжатая арматура, 3 – бетон наращивания, 4 – заполнение из легкого бетона Рисунок 21 – Усиление сжатой зоны ребристых плит: а – бетонированием расширенных швов с наращиванием сверху; б – наращиванием на эффективной ширине сечения
|
Усиление сборных ребристых плит
Рисунок 22 - Усиление растянутой зоны ребристых плит приклеиванием прокатных профилей
|
1 – усиливаемая конструкция, 2 – затяжка, 3 – уголок, 4 – подкладка- упор, 5 – гайка, 6 – опалубка, 7 – натяжной болт, 8 - бетон
Рисунок 23 – Усиление сборных плит шпренгель-ными затяжками в швах между плитами: а – без обетонирования: б – с обетонированием
|

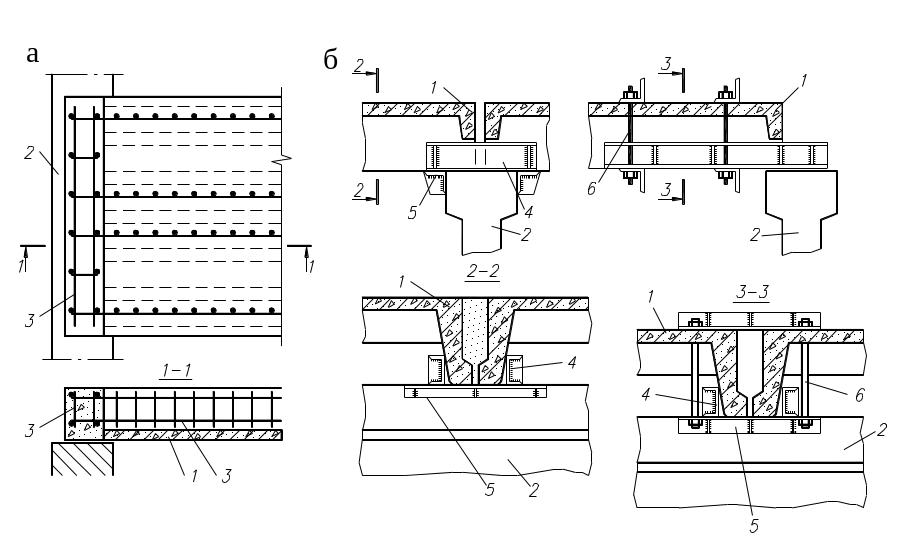

1 – усиливаемая панель, 2 –опора, 3 – дополнительные каркасы, 4 – швеллер, 5 – опорный уголок, 6 – болты анкера
Рисунок 24 – Усиление сборных панелей при недостаточном опирании: а – ребристых на промежуточной опоре; б – ребристых на крайней опоре
|
