Усиление конструкций с изменением расчетной схемы (изменение места передачи нагрузки)
1 – усиливаемая конструкция, 2 – распределительная балка, 3 – опорная пластина, 4 – цементно-песчаный раствор, 5 – тяжи, 6 – стойка, 7 – отверстия в покрытии
Рисунок 1 – Усиление конструкций изменением места передачи нагрузки: а – при расположении распределительных устройств сверху конструкции; б – то же, снизу конструкции
|
1 – разгружаемая конструкция, 2 – конструкции, на которые передается дополнительная нагрузка, 3 – стойка, 4 – распределительная балка, 5 – отверстия в перекрытии
Рисунок 2 – Полная передача дополнительной нагрузки на другие конструкции: а – посредством стоек на нижерасположенное перекрытие; б – посредством распределительной балки на ригели перекрытия |

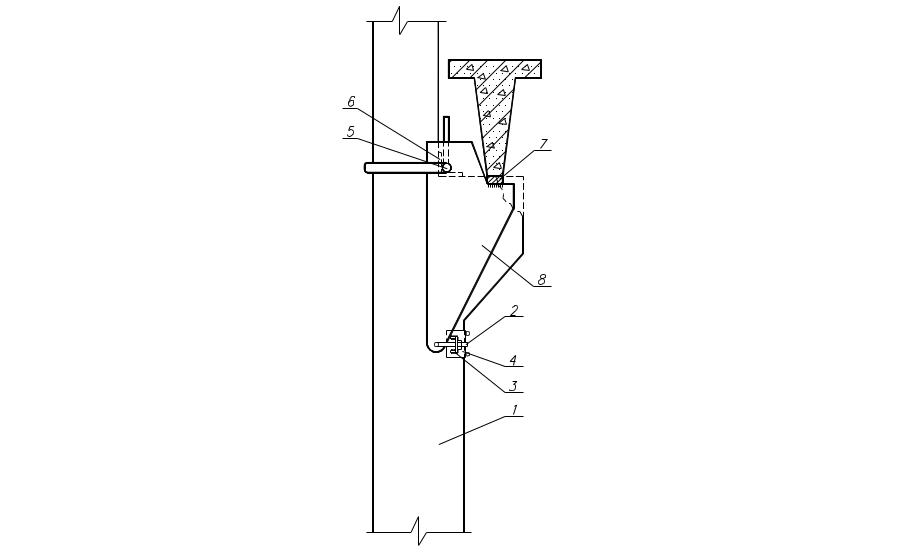

1 – усиливаемая колонна, 2 – тяж, 3 – упор, 4 – гайка, 5 – ось рычага, 6 – уголок-подкладка, 7 – пластина, 8 – распределительный рычаг Рисунок 3 – Устройство для усиления колонны
|
УСИЛЕНИЕ КОНСТРУКЦИЙ С ИЗМЕНЕНИЕМ РАСЧЕТНОЙ СХЕМЫ (повышение степени внешней статической неопределимости)
1 – усиливаемая конструкция, 2 – стойка дополнительной опоры, 3 – фундамент опоры, 4 – песчано-щебеночная подушка, 5 – надрез на глубину 50 мм
Рисунок 4 – Усиление конструкции дополнитель-ной жесткой опорой с самостоятельным фунда-ментом
|
1 – усиливаемая конструкция, 2 – подкос, 3 – затяжка, 4 – клиновидные прокладки, 5 – заполнение бетоном, 6 – надрез по оси опоры
Рисунок 5 – Усиление конструкции дополнительной жесткой опорой в виде подкосов: а – у опоры; б – в пролете
|
1 – усиливаемая конструкция, 2 – подвеска из уголков, 3 – клиновидные подкладки, 4 – швеллер, 5 – отверстия в перекрытии
Рисунок 6 – Усиление конструкций дополни-тельными жесткими опорами в виде подвесок
|
Усиление железобетонных балок
Рисунок 7 - Усиление сжатой балки наращиванием сжатой зоны из бетона
|
1 – усиливаемая конструкция, 2, 3, 4 – стержни затяжки, 5 – стяжной болт, 6 – анкерное устройство Рисунок 8 – Усиление большепролетной конструкции затяжкой |
1 – усиливаемая конструкция, 2- затяжка, 3 – пластина, 4 – уголок, 5 – сварной шов, 6 – стяжной болт, 7 – натяжной болт, 8 – упор
Рисунок 10 - Усиление длинных консолей затяжками: а – горизонтальной; б – диагональной |
1 – усиливаемая конструкция, 2 – затяжка, 3 – соедини-тельные прокладки
Рисунок 9 – Расположение соединительных прокладок на затяжках: а – на боковых гранях; б – на нижней грани
|
