Портландцемент
Портландцемент є найважливішою в’яжучою речовиною. З виробництва і застосування він займає перше місце серед інших в’яжучих речовин. Це гідравлічна в’яжуча речовина, що твердне у воді і на повітрі. Його одержують тонким помолом опаленої до спікання сировинної суміші вапняку і глини, що забезпечує домінування в клінкері силікатів кальцію. Сировинна суміш, що спеклася у вигляді зерен розміром до 40 мм, називається клінкером, від якості якої залежать найважливіші властивості цементу: міцність і швидкість її зростання, довговічність, стійкість у різноманітних експлуатаційних умовах.
Для регулювання термінів тужавлення в звичайних цементах марок 400…500 при помолі до клінкеру додають гіпс не менше 1,0% і не більш 3,5% від маси цементу в перерахунку на ангідрид сірчаної кислоти, а в цементах високомарочних і швидкотверднучих – не менше 1,5% і не більше 4,0%. Його випускають без добавок або з активними мінеральними добривами.
Якість клінкеру залежить від його хімічного і мінерального складів. Для його виробництва застосовують вапняк і глину. Вапняк в основному складається з двох оксидів: CaO і CO2, а глина – з різноманітних мінералів, що містять в основному три оксиди: SiO2, Al2O3 і Fe2O3. Окрім означених основних оксидів, в портландцементному клінкері можуть бути присутні оксиди MgO, K2O і Na2O, що знижують якість цементу.
Портландцемент виготовляють на заводах з різноманітних видів природної сировини і за неоднаковою технологією виробництва, і відрізняється він як за хіміко-мінералогічним складом, так і за властивостями.
Сировина для виробництва портландцементу повинна містити 75…78% CaCO3 і 22…25% глини. Гірські породи, що задовольняють означені вимоги, в природі зустрічаються рідко. Тому для його виробництва поряд з вапняком і глиною слід застосовувати так звані наповнювачі, що коригують склад і містять значну кількість одного з оксидів, якого не вистачає в сировинній суміші.
Технологічний процес виробництва портландцементу складається з таких основних операцій:
Видобутку вапняку і глини;
Підготовки сировинних матеріалів і добавок, що коригують властивості і склад;
Приготування з них однорідної суміші заданого складу;
Випалу суміші;
Помолу клінкеру в тонкий порошок разом з гіпсом, а інколи з добавками.
Залежно від приготування сировинної суміші розрізняють два основних способи виробництва портландцементу: мокрий і сухий.
При мокрому способі сировинні матеріали подрібнюють і змішують у присутності води і суміш у вигляді шихти випалюють у печах, що обертаються.
При сухому способі матеріали подрібнюються, змішуються і випалюються в сухому вигляді.
Також застосовують спосіб, що комбінує приготування сировинної суміші, при якому сировинну суміш підготовлюють за мокрим способом, після цього шихту висушують і з неї виробляють гранули, які випалюють за сухим способом.
Кожен із способів має свої позитивні і негативні сторони. У водному середовищі полегшується подрібнення матеріалів і швидко досягається однорідність суміші, але витрата палива на випал суміші в 1,5…2 рази більше, ніж при сухому способі. При другому якість отримуваного клінкеру низька.
Утворенню портландцементного клінкеру передує ряд фізико-хімічних процесів, що протікають у певних температурних інтервалах – технологічних зонах пічного агрегату печі, що обертається. При мокрому способі виробництва цементу по ходу матеріалу, що випалюється, умовно виділяють наступні зони:
випаровування;
підігріву і дегідратації;
декарбонізації;
екзотермічних реакцій;
спечення;
охолодження.
Розділ 2
Технологія виробництва бетонних виробів
Бетон є одним з найважливіших будівельних матеріалів в усіх сферах будівництва. Бетон – це штучний камінь, що утворюється внаслідок формування і тверднення раціонально підібраної суміші в’яжучої речовини, води і заповнювачів (піску і щебеню або гальки). Суміш цих матеріалів називають бетонною сумішю. Зерна піску і щебеню складають кам’яний остов у бетоні. Цементне тісто, що утворюється після додавання до бетонної суміші води, заповнює проміжки між заповнювачами і відіграє роль мастила для заповнювачів суміші, що надає бетонній суміші рухливості. Цементне тісто твердне і зв’язує зерна заповнювачів, утворюючи штучний камінь – бетон. Бетон у поєднанні із сталевою арматурою називають залізобетоном.
У бетон можуть вводитися спеціальні добавки, що покращують властивості бетонної суміші. Важкий бетон, що застосовується для виготовлення підвалин, колон, балок, конструкцій мостів та інших елементів і конструкцій, повинен бути міцним, зручним в укладці і економічним. Залежно від призначення й умов експлуатації бетону висуваються відповідні вимоги до його компонентів.
Технологія виробництва бетонних робіт залежить:
від фізико-хімічних процесів, що відбуваються в бетонній суміші;
температурно-вологісного режиму під час робіт;
технологічних процесів.
На інтенсивність процесу тверднення бетону та фізико-механічні властивості цементного каменя впливають:
мінералогічні властивості цементу;
хімічні властивості води;
співвідношення між кількістю води і цементу;
кількість наповнювача;
тепловологісний режим, при якому протікає тверднення;
доглядання за бетоном у процесі тверднення.
Для тверднення цементного каменя найбільш найбільш сприятлива температура навколишнього середовища від +15 до +20˚С. при пересушуванні або переморожуванні бетону на ранній стадії тверднення міцність може бути нульовою: виникає повне руйнування бетону.
Операції виготовлення умовно поділяють на:
основні;
допоміжні;
транспортні.
До основних операцій відносять:
приготування бетонної суміші, включаючи підготовку матеріалів;
виготовлення арматурних елементів і каркасів;
формування виробів, куди входить їхнє армування;
термальну обробку відформованих виробів;
звільнення готових виробів від форм;
підготовка форм до чергового циклу;
оздоблення і обробка лицьової поверхні деяких видів виробів.
До допоміжних операцій відносять, які необхідні для виконання основних операцій:
отримання і подачу пара і води, стислого повітря, електроенергії;
складування сировинних матеріалів, напівфабрикатів і готової продукції;
поопераційний аудит і аудит якості готової продукції.
До транспортних відносять операції з переміщення матеріалів, напівфабрикатів і виробів без модифікації їхнього стану і форми.
Одна з найважливіших властивостей бетонної суміші – спроможність пластично розтікатися під дією власної маси або наданого до неї навантаження. Рухомі суміші легко й ефектно ущільнюються вібрацією. Литі суміші здатні ущільнюватися під дією власної маси. Для підвищення ефекту ущільнення їх інколи піддають короткочасній вібрації.
Можуть бути виділені наступні засоби ущільнення бетонних сумішей:
вібрування;
пресування;
прокат;
трамбування;
лиття.
Найбільш ефективним є перший засіб. Його успішно застосовують також у поєднанні з іншими засобами.
Суттєвість організації технологічного процесу полягає в тому, що весь процес розкладається на окремі операції, що виконуються в точній послідовності на певних робітничих місцях, оснащених спеціалізованим обладнанням. На кожному робітничому місці у відповідності з прийнятими засобами обробки, обладнанням і організаційною будовою виконується одна або декілька близьких між собою технологічних операцій.
У промисловості збірного залізобетону найбільш поширені два основних способи виробництва: у не пересувних формах і формах, що пересуваються. Вони відрізняються умовами переміщення форм, виробів, машин і робітників.
Виконання комплексу основних технологічних операцій з виготовлення збірного залізобетону здійснюється за трьома принциповими схемами:
стендової;
поточно-агрегатної;
конвеєрної.
При виготовленні виробів у не пересувних формах всі технологічні операції, від підготовки форм до розпалу блювання готових виробів здійснюються на одному місці. До цього способу відноситься формування виробів на плоских стендах або матрицях, в касетах.
При виготовленні виробів у формах, що пересуваються, окремі технологічні операції формування або окремий комплекс їх виробляються на спеціалізованих постах.
Існують дві принципово різні технології бетонних робіт:
горизонтальна – для порівняно невисоких споруд типу каналів, підпірних стінок, стрічкових фундаментів;
вертикальна – для високих споруд типу труб, веж, градирень тощо.
Висновок
Дослідивши технологію виробництва в’яжучих матеріалів і бетонних виробів, я дійшла висновку, що існує багато різних способів проведення технологічних операцій. Вони дуже різні, але іноді схожі. Одні є економічними, а інші – ефективними. На деякі потрібно витрачати багато палива, проте шукають альтернативні вирішення цієї проблеми. Це дуже важливо.
В ході дослідження виконали усі поставлені завдання і досягли мету: пізнати сутність виробничого процесу. Дізналися про окремі в’яжучі речовини та про бетон з залізобетоном.
Список використаної літератури
Є.П. Желібо, М.А. Овраменко, В.М. Буслик, В.П. Пирч та ін. Основи технологій виробництва в галузях народного господарства: Навч. посібник. (2-ге видання зі змінами та доповненнями). – К.: Кондор, 2009. – 520с.
Дворкін О.Л. Технологія бетону.: Навч. посібник. – Рівне: РДТУ, 2001. - 165с.
Гребенюк Г.Є. Архітектура та технологія будівельного виробництва: Методика наскрізного курсового проектування у системі проф.-техн. освіти для буд. спец.: Навч. посібник для учнів та інженерно-педагогічних працівників проф.-техн. закладів освіти. – К.: Техніка, 1997. – 120с.: іл.
Балдин, Владимир Петрович Производство гипсовых вяжущих материалов: учебник для проф. обучения робочих на производстве / В.П. Балдин. – М.: Высшая школа, 1988. – 166с.: ил.
Бутт, Юрий Михайлович Практикум по химической технологи в’яжучих материалов / Ю.М. Бутт, В.В. Тимашев. – М.: Высшая школа, 1973. – 503с.: ил.
Бутт, Юрий Михайлович Технология цемента и других в’яжучих материалов: учебное пособие для студентов средних специальных начальних заведений / Ю.М. Бутт. – 5-е узд., перераб. и доп. – М.: Стройиздат, 1976. – 407с.: ил.
Організація виробництва: Навч. посіб. / В.О. Онищенко, О.В. Рєдкін, А.С. Старовірець, В.Я. Чевганова. – К.: Лібра, 2003. – 336с.
Баженов Ю.М. Технология бетона. – М.: Высшая школа, 1987.
Баженов Ю.М., Комар А.Г. Технология бетонных и железобетонных изделий. - М.: Стройиздат, 1984.
Технологія виробництва будівельних матеріалів і виробів. Конспект лекцій з дисципліни "Технологія виробництва будівельних матеріалів і виробів" для студентів спеціальності 6.090200 "Обладнання хімічних виробництв і підприємств будівельних матеріалів". Ліпянін В.А.. – Рівне: УДУВГП, 2002. – 90 с.
Додаток А
Додаток Б
Додаток В

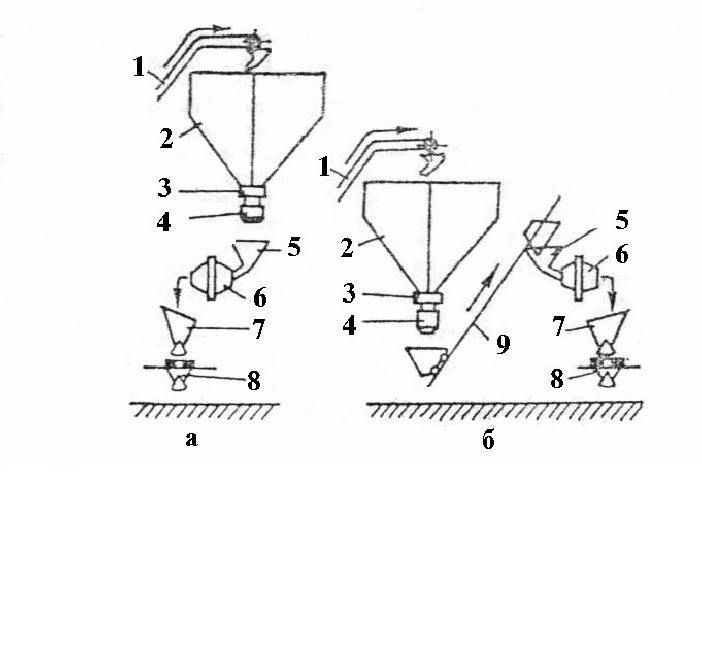

Рис. 1 Схеми вертикального планування бетонозмішувальних цехів:
а – одноступінчаста; б – двоступінчаста;
