3.14. Конденсаторное симметрирование
3.14. Capacitory balancing
а54
При конденсаторном симметрировании емкостные связи (k1, k2, k3) и асимметрии (e1, e2, e3) выравниваются с помощью симметрирующих конденсаторов. В этом случае измеряют связи и асимметрию кабельной четвёрки и подключают в кабельных муфтах между жилами кабеля, а также между жилами и землёй (экраном кабеля) соответствующие ёмкости. Пример симметрирования емкостных связей кабельной четвёрки по результатам измерений k1, k2, k3 приведен в таблице 3.3.
На рис. 3.23 показано подключение симметрирующих конденсаторов в кабельную четвёрку. Подбор симметрирующих конденсаторов выполняется следующим образом. Из измерений известно значение k1 = -30 пФ. Это означает (см. формулу (3.54)), что сумма емкостей (С13+С24) меньше (С14 + С23) на 30 пФ. Включив между жилами 1-3 или 2-4 конденсатор емкостью 30 пФ, доведём значение k1 до нуля. Однако, если конденсатор подключить лишь к одной паре 1-3 или 2-4, то при этом изменяются величины k2 и k3. Поэтому при симметрировании к обеим парам жил (с меньшей суммарной емкостью) подключается конденсатор, емкость которого равна половине значения симметрирующей связи. Так, в рассматриваемом примере к жилам 1-3 и 2-4 необходимо подключить конденсаторы емкостью 15 пФ. Асимметрия четвёрки не изменится, если емкости симметрирующих конденсаторов уменьшить на одинаковую наименьшую величину (10 пФ, см. табл. 3.3). Такое уменьшение необходимо для того, чтобы не включать лишних емкостей.
Табл. 3.3.
Измерения значений емкостных связей
|
Емкости симметрирующих конденсаторов, пФ, которые необходимо включить между жилами |
|||
1 – 3 |
1 – 4 |
2 – 3 |
2 – 4 |
|
k1 = – 30 pF k2 = + 20 pF k3 = + 30 pF Суммарное значение Вычитаемая наименьшая величина емкости Величина емкости включаемых конденсаторов |
15 - - 15 10 5 |
- - 15 15 10 5 |
- 10 - 10 10 0 |
15 10 15 40 10 30 |
5 pF 30 pF 5 pF

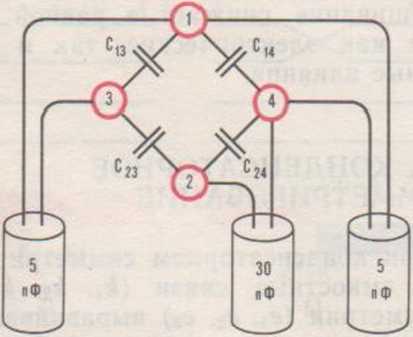

Рис. 3.23. Подключение симметрирующих конденсаторов в кабельную четвёрку.
Fig. 3.23 – Connection of the balancing condensers to the cable quad
At the capacitory balancing the capacitive couplings (k1, k2, k3) and asymmetries (e1, e2, e3) are equalized by the balancing condensers. In this case couplings and asymmetry of the cable quad are measured and corresponding capacities connect in the adapters between cable cores, and also between cores and the cable shield (ground).The example of the capacitive couplings balancing for the cable quad by the results of measurements k1, k2, k3 is shown in the Table 3.3.
On the Fig. 3.23 is shown the connection of the balancing condensers to the cable quad. The selection of balancing condensers is performed as following. From measurements value k1 is known and equals -30 pF. It means (look at formula (3.54)) that the sum of capacitances (С13+С24) is less than sum (С14 + С23) on 30 pF. The insertion of a 30 pF capacitor between cores 1-3 or cores 2-4 will equalize k1 to zero. But, if the capacitor is connected only to one pair 1-3 or 2-4 then values of k2 and k3 are changed. So, in the time of the balancing process the capacitor is connected to the both pairs of cores (with the least total capacitance) and its capacitance must be equals half of the balanced coupling. Hence, in considered example it is necessary to insert 15 pF capacitors to the cores 1-3 and 2-4. The asymmetry of the quad is not changed if the both capacities decrease on the equal minimal value. Such decrease of capacitances is necessary be not to connect the unnecessary capacities.
Table 3.3
Measurements of the capacitive couplings values |
The capacity of balancing condensers, whish necessary to attach between cores, pF |
|||
1 – 3 |
1 – 4 |
2 – 3 |
2 – 4 |
|
k1 = – 30 pF k2 = + 20 pF k3 = + 30 pF Total value The subtracted least of the capacity quantity The capacity quantity of attach condensers |
15 - - 15 10 5 |
- - 15 15 10 5 |
- 10 - 10 10 0 |
15 10 15 40 10 30 |
