2.3. Эталоны единиц электрических величин
К эталону основных единиц электрических величин относится эталон силы электрического тока.
Единица силы тока ампер есть сила неизменяющегося тока, который, проходя по двум параллельным прямолинейным проводникам бесконечной длины и ничтожно малого кругового сечения, расположенным на расстоянии 1 м один от другого в вакууме, вызывает между этими проводниками силу, равную 2-Ю-7 Н на каждый метр длины.

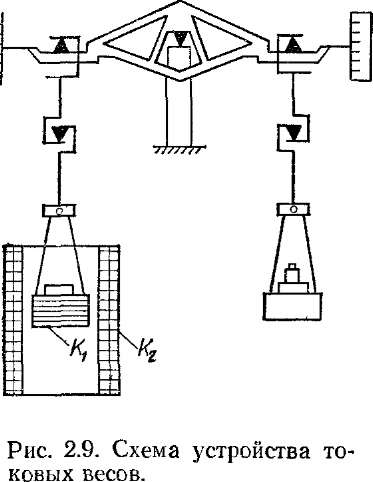

Установка для воспроизведения ампера представляет собой точные равноплечие весы, к одному из плеч которых подвешена рабочая подвижная катушка К\ (рис. 2.9). Рабочая катушка помещена внутри неподвижной катушки К.2, и через обе пропущен один и тот же ток. Сила взаимодействия двух катушек пропорциональна квадрату тока и уравновешивается силой тяжести, создаваемой гирями, подвешенными к другому плечу. Значение груза, уравновешивающего силу взаимодействия между катушками при токе 1 А, находят расчетным путем.
Точность установки тока 1 А зависит от точности определения геометрических размеров катушки и силы тяжести, обусловленной гирями. В ампер-весах фактически осуществляется сопоставление тока с единицей длины (измерение размеров катушки), единицей массы (гири) и единицей времени, так как сила тяжести вычисляется по массе гирь и по значению ускорения свободного падения, в формулу которого входит время. Таким образом, ампер воспроизводится через основные единицы — метр, килограмм и секунду.
К эталонам производных единиц относятся эталоны ЭДС, электрического сопротивления, индуктивности и электрической емкости.
Эталон ЭДС состоит из 20 насыщенных нормальных элементов и устройства сравнения (компаратора) для взаимного сличения нормальных элементов. Такую совокупность мер называют групповым эталоном. Электродвижущая сила каждого из элементов с течением времени может несколько колебаться в ту или иную сторону, но среднее значение ЭДС всей группы оказывается стабильным.
Эталон индуктивности является групповым и состоит из четырех катушек. Индуктивность катушек зависит от числа витков и их линейных размеров, т. е. может быть определена путем измерения этих размеров. Это равносильно сравнению эталона индуктивности с метром, являющимся единицей основной величины — длины.
Эталон электрического сопротивления (эталон ома) также является групповым — он состоит из 10 манганиновых катушек электрического сопротивления с номинальным значением 1 Ом, помещенных в двойных герметических кожухах, заполненных сжатым воздухом.
Поверка первичных эталонов ЭДС и сопротивления, т. е. нахождение их числовых значений, осуществляется с помощью первичного эталона индуктивности (эталона генри) и первичного эталона ампера, т. е. с помощью ампер-весов. Для этой цели при помощи специальных методов сравнивают сопротивление R катушки с индуктивным сопротивлением X=u>L эталона индуктивности на переменном токе, частота которого точно известна. Круговая частота со связана с периодом переменного тока Т зависимостью со=2я/=2я/Г.
Электродвижущая сила нормального элемента сравнивается с падением напряжения на измерительной катушке, входящей в состав эталона сопротивления, при прохождении по ней тока, измеряемого ампер-весами.
Эталон электрической емкости представляет собой воздушный конденсатор переменной емкости специальной конструкции. Выходным параметром эталона является изменение его емкости ДС, возникающее при перемещении его подвижной части на 100 мм. Изменение емкости определяют расчетным путем.
