Сводные технические характеристики насосов типа цнс

55

Рис. П4-1. Характеристики насосов типа ЦНС 38-44 ÷ ЦНС 38-220 и

ЦНСГ 38-44 ÷ ЦНСГ 38-220

56

Рис. П4-2. Характеристики насосов типа ЦНС 60-66 ÷ ЦНС 60-330

57

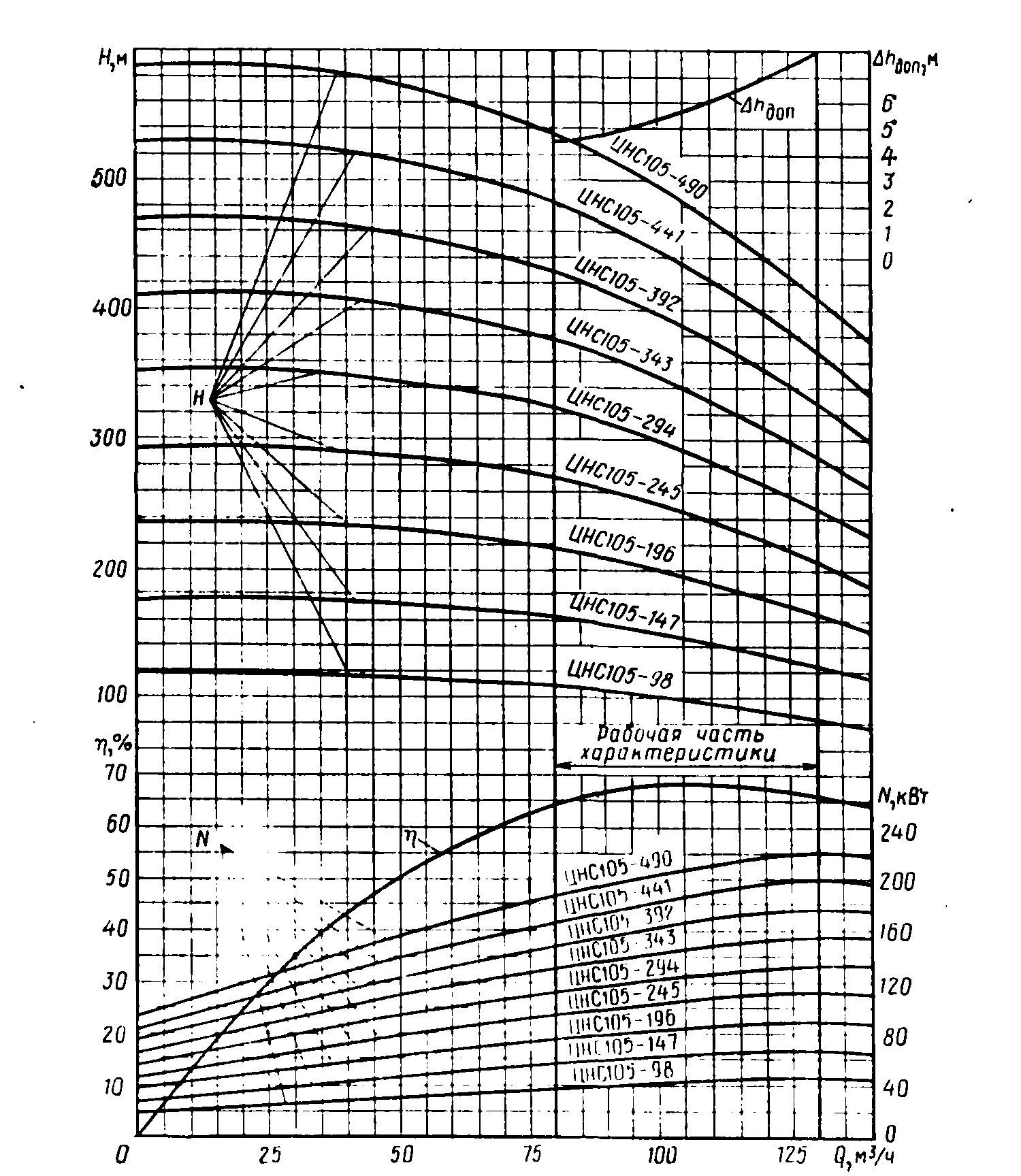

Рис. П4-3. Характеристики насосов типа ЦНС 105-98 ÷ ЦНС 105-490

58

Рис. П4-4. Характеристики насосов типа ЦНС 300 – 120÷ЦНС 300 – 600

59

Приложение 5

Таблица П5-1

Технические характеристики насосов типа Д

60

Продолжение табл. П5-1

61

Продолжение табл. П5-1

62

Окончание табл. П5-1

63

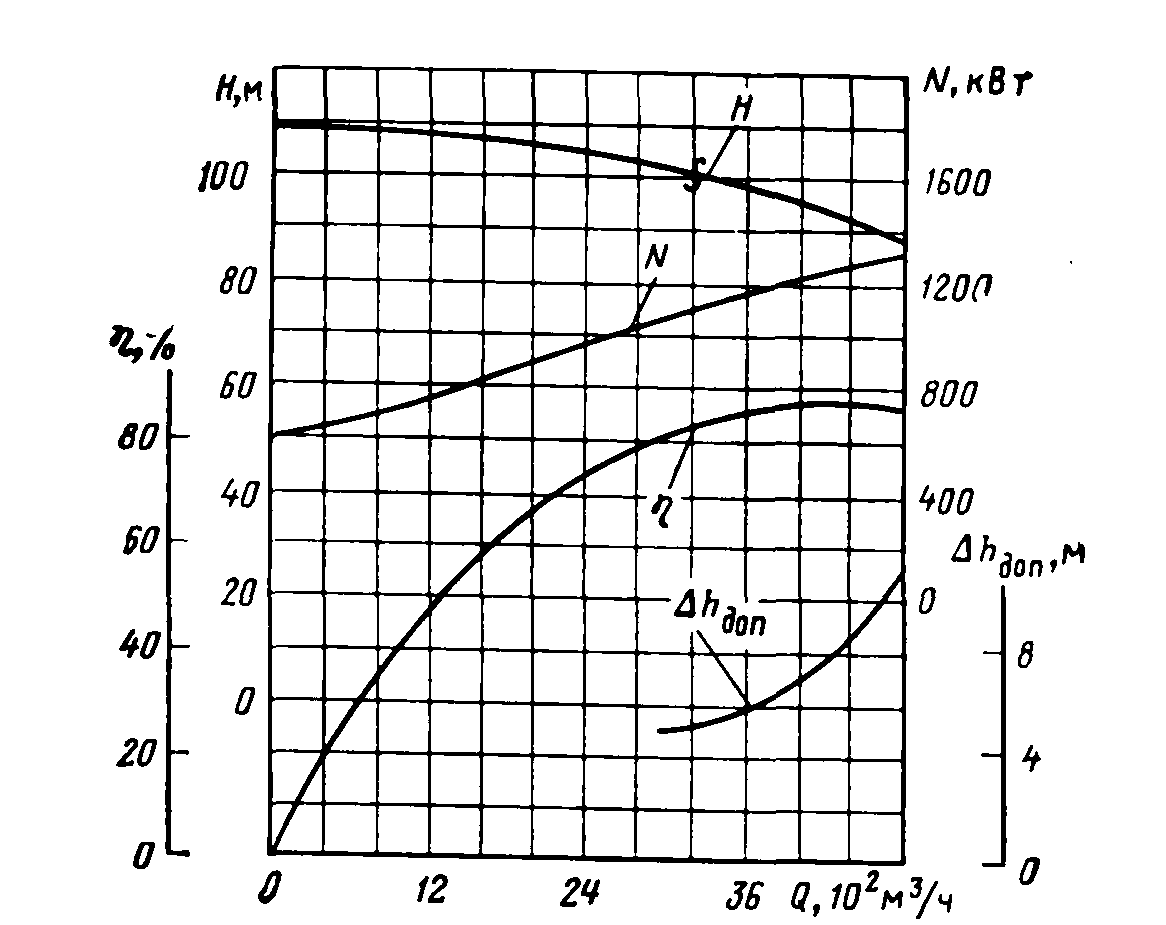

Рис. П5-1. Характеристики насоса Д 200 – 36 (5НД_В), n =1450 об/мин

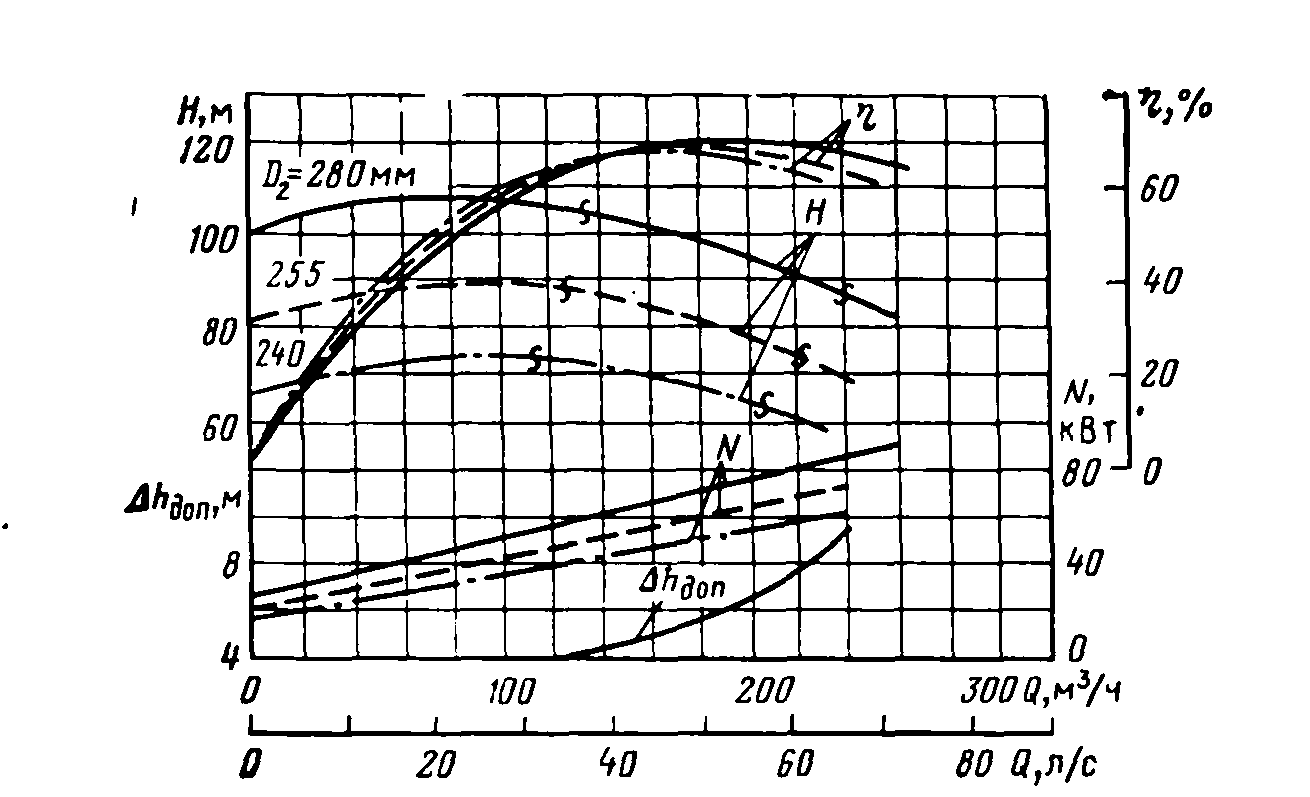

Рис. П5-2. Характеристики насоса Д 200 – 95 (4НДВ), n=2950 об/мин

64

Рис П5-3. Характеристики насоса Д 200 – 95, n=1450 об/мин

Рис. П5-4. Характеристики насоса Д 320 – 50 (6НДВ), n=1450 об/мин

65

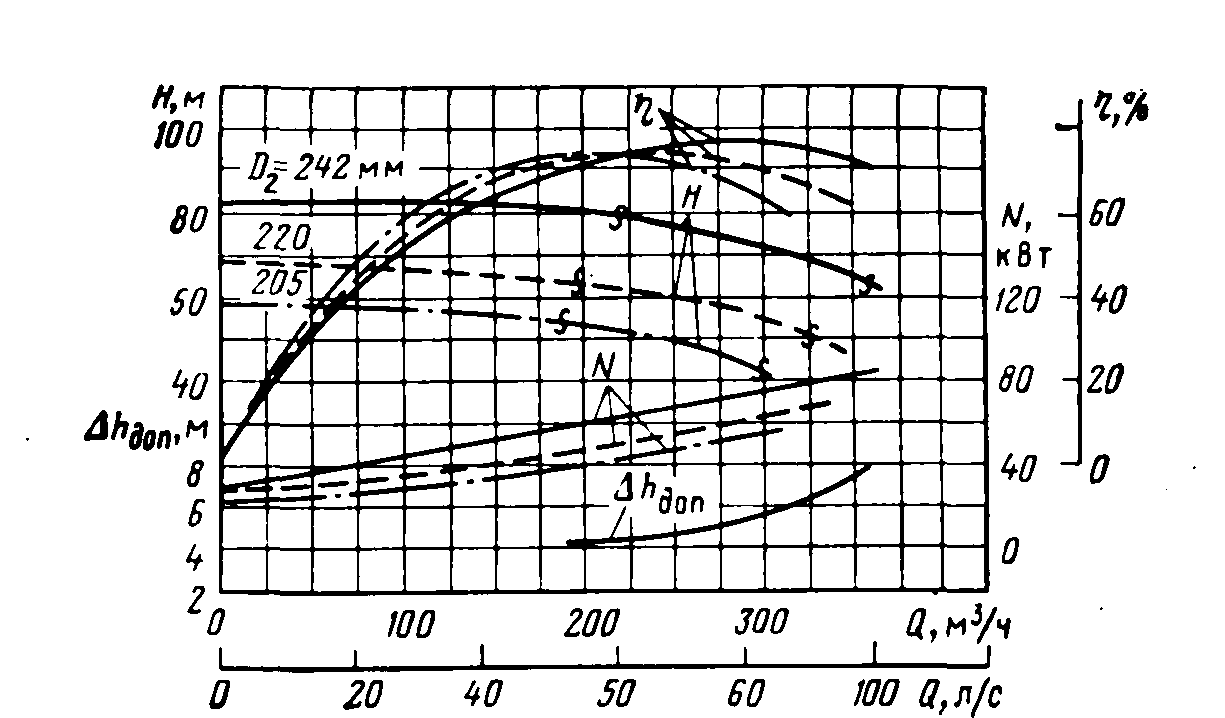

Рис. П5-5. Характеристики насоса Д 320 – 70 (6НД_С), n = 2950 об/мин

Рис. П5-6. Характеристики насоса Д 500 – 65 (10Д-6), n = 1450 об/мин

66

Рис. П5-7. Характеристики насоса Д 800 – 57 (12Д-9), n = 1450 об/мин

Рис. П5-8. Характеристики насоса Д 1250 – 65 (12НДс), n = 1450 об/мин

67

Рис. П5-9. Характеристики насоса Д 1250 – 65, n = 960 об/мин

Рис. П5-10. Характеристики насоса Д 2000 – 21 (16НД_Н), n = 980 об/мин

68

Рис. П5-11. Характеристики насоса Д 2000 – 21, n = 730 об/мин

Рис. П5-12. Характеристики насоса Д 2000 – 100 (20Д-6), n = 980 об/мин

69

Рис. П5-13. Характеристики насоса Д 2500 – 52 (18НДс), n = 980 об/мин

Рис. П5-14. Характеристики насоса Д 2500 – 62, n = 730 об/мин

70

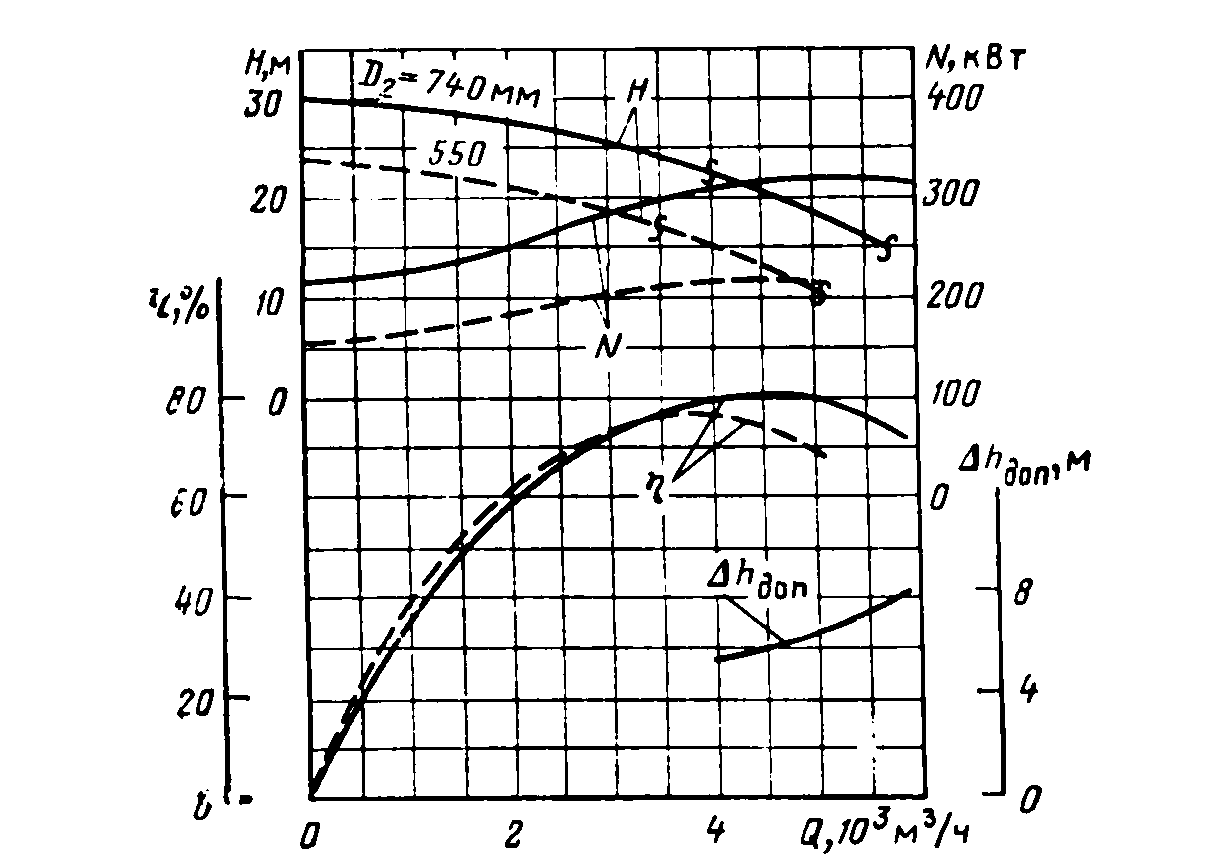

Рис. П5-15. Характеристики насоса Д 3200 – 33 (20НДн), n = 980 об/мин

Рис. П5-16. Характеристики насоса Д 3200 – 33, n = 730 об/мин

71

Рис. П5-17. Характеристики насоса Д 3200 – 75, n = 980 об/мин

Рис. П5-18. Характеристики насоса Д 3200 – 75, n = 730 об/мин

72

Рис. П5-19. Характеристики насоса Д 4000 – 95, n = 980 об/мин

Рис. П5-20. Характеристики насоса Д 4000 – 95, n = 730 об/мин

73

Рис. П5-21. Характеристики насоса Д 6300 – 27, n = 585 об/мин

Рис. П5-22. Характеристики насоса Д 6300 – 27, n = 730 об/мин

74

Рис. П5-23. Характеристики насоса Д 12500 – 24 (48Д-22), n = 485 об/мин

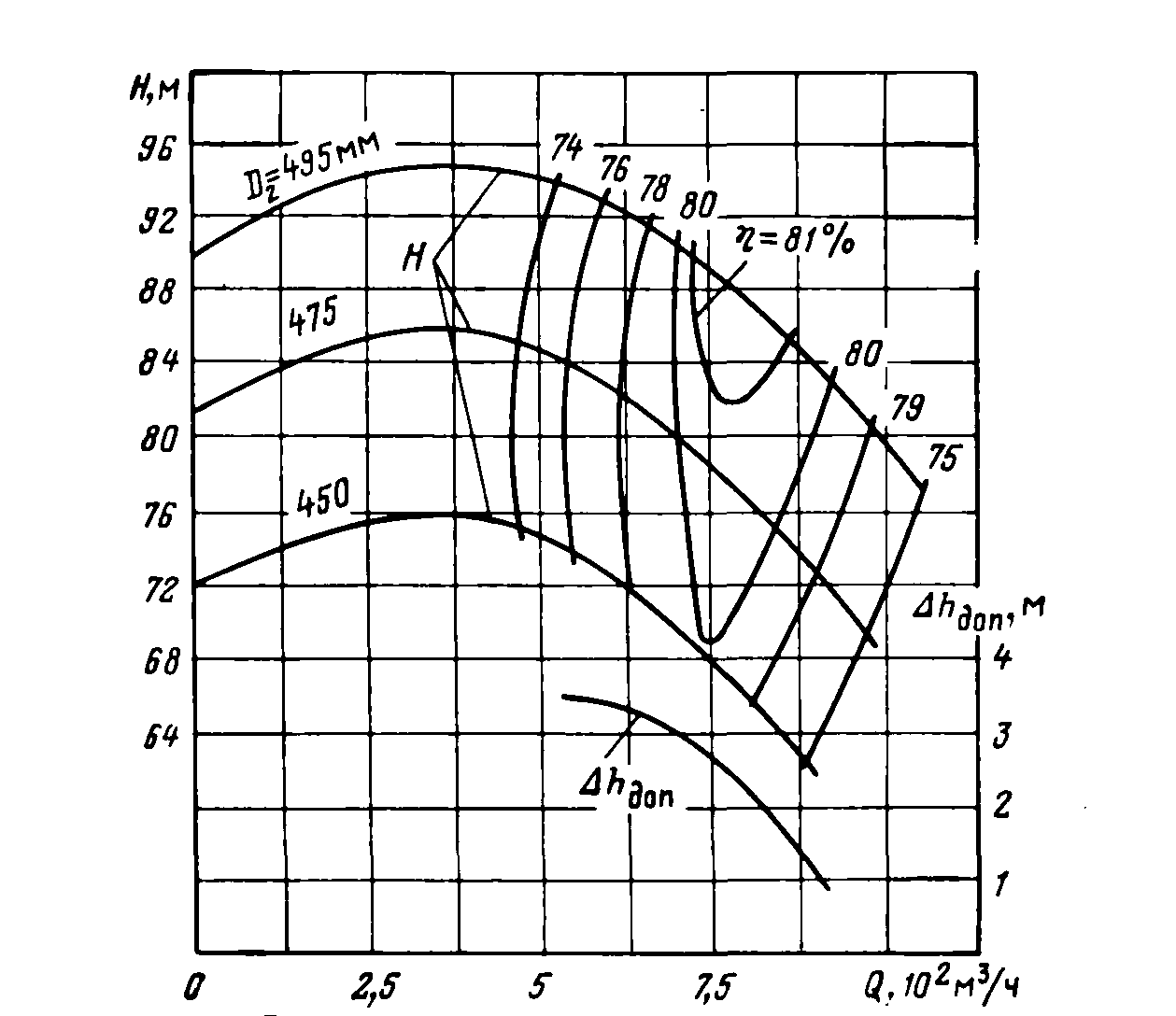

Рис. П5-24. Характеристики насоса 200 Д 90, n = 1470 об/мин

75

Рис. П5-25. Характеристики насоса 300 Д 70, n = 1470 об/мин

76

Приложение 6

Таблица П6-1

Сводные технические характеристики насосов типа К

77

Продолжение табл. П6-1

78

Окончание табл. П6-1

79

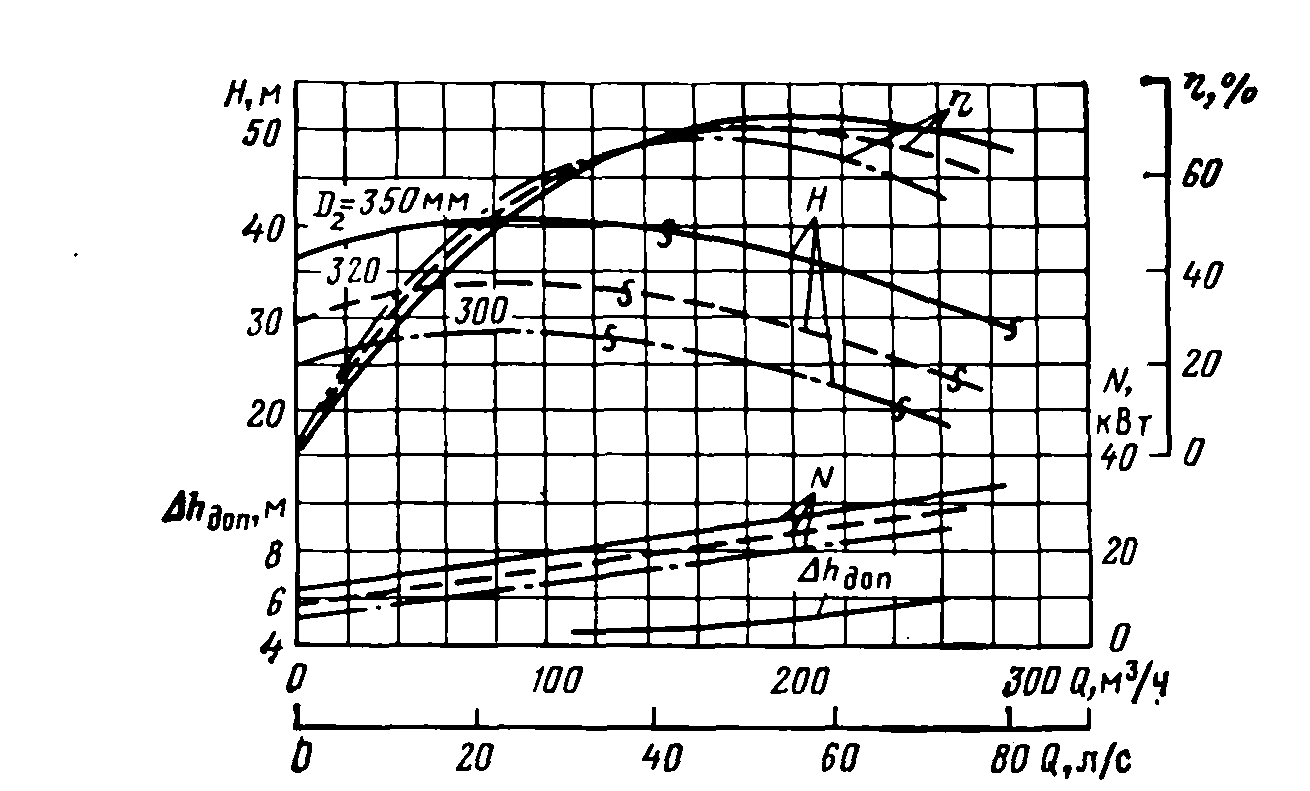

Рис. П6-1. Характеристики насосов К 8/18 (1,5К 8/18, 1,5К-6) и КМ 8/18 (1,5КМ 8/19, 1,5КМ – 6), n = 2900 об/мин

Рис. П6-2. Характеристики насосов К 20/18 (2К 20/18, 2К-9) и КМ 20/18

(2КМ 20/18, 2КМ – 9), n = 2900 об/мин

80

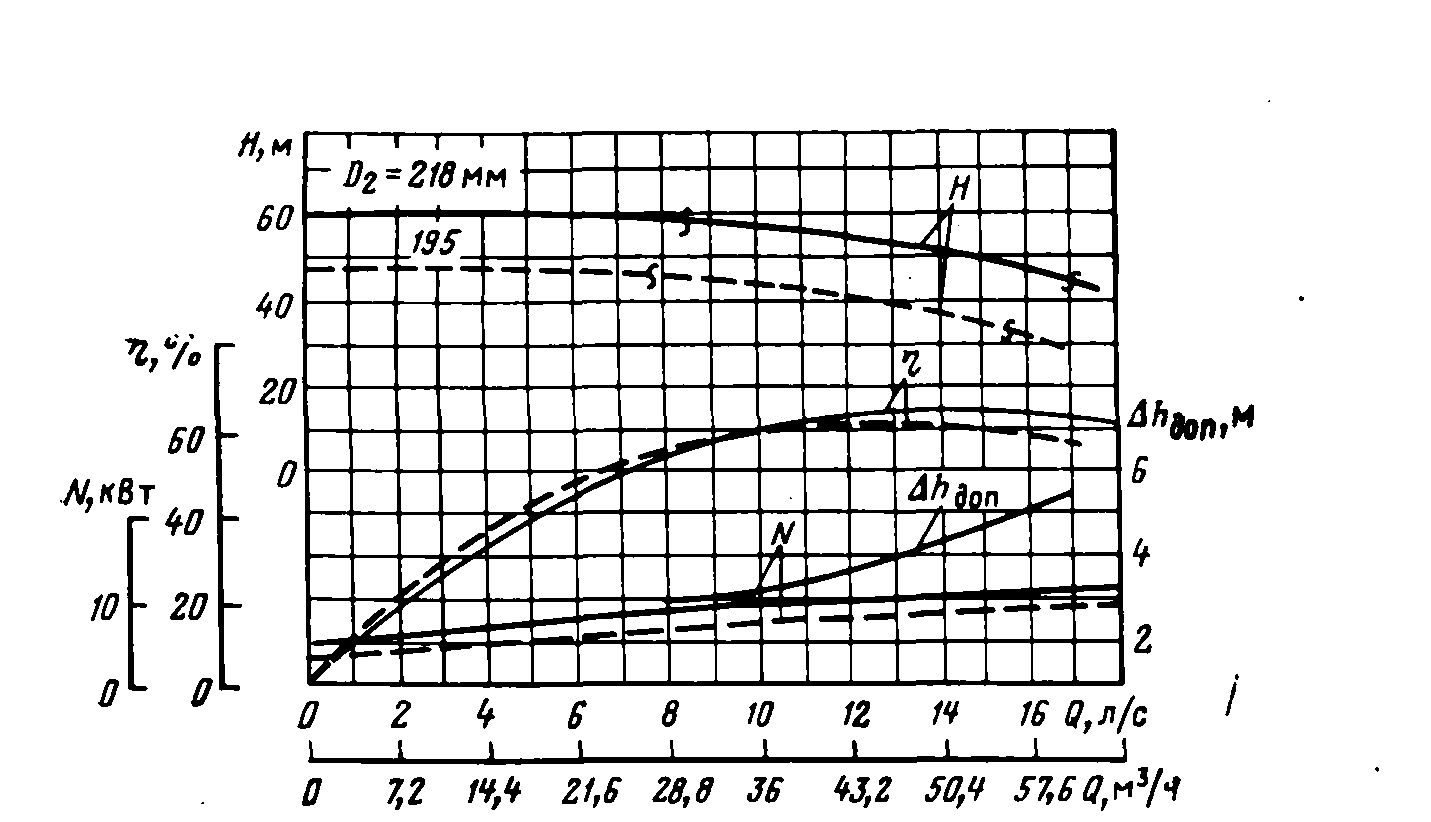

Рис. П6-3. Характеристики насосов К 20/30 (2К 20/30, 2К-6) и КМ 20/30

(2КМ 20/30, 2КМ – 6), n = 2900 об/мин

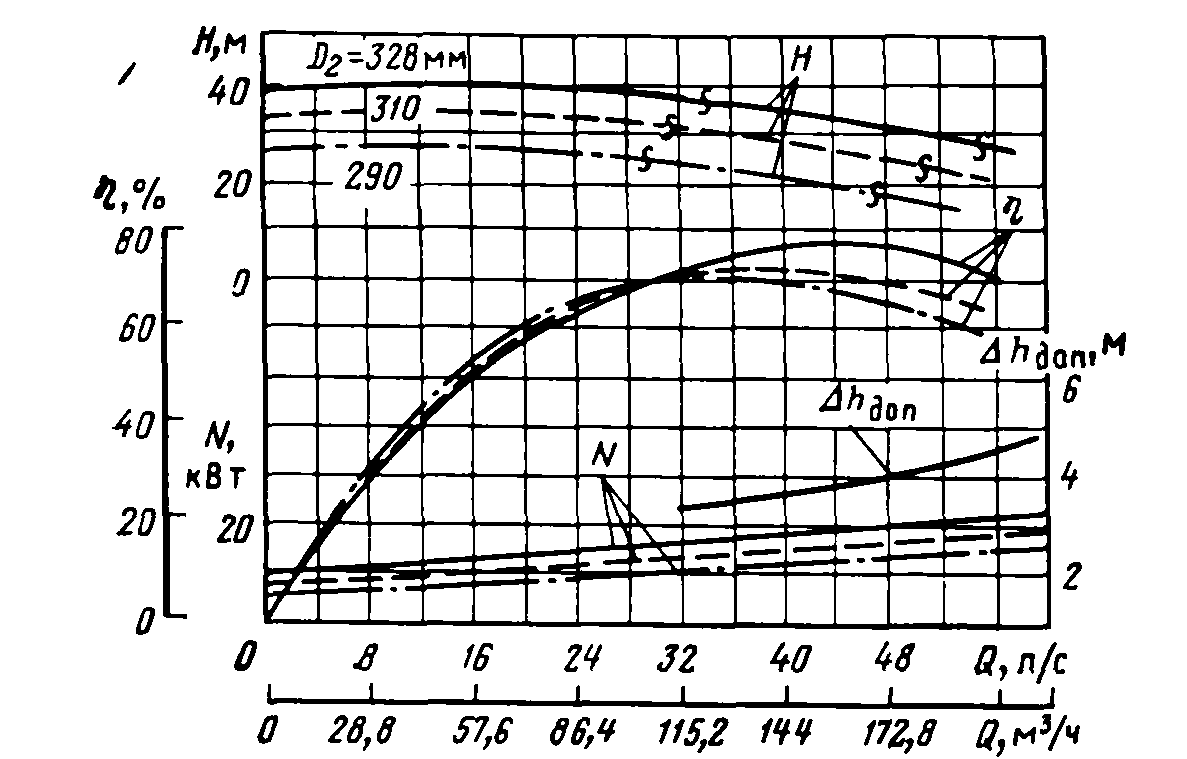

Рис. П6-4. Характеристики насосов К 45/30 (3К 45/30, 3К-9) и КМ 45/30

(3КМ 45/30, 3КМ – 9), n = 2900 об/мин

81

Рис. П6-5. Характеристики насосов К 45/55 (3К-9) и КМ 45/55

(3КМ – 6), n = 2900 об/мин

Рис. П6-6. Характеристики насосов К 30/20 (4К 90/20, 4К-18) и

КМ 90/20 (4КМ 18), n = 2900 об/мин

82

Рис. П6-7. Характеристики насосов К 90/35 (4К - 12) и КМ 90/35

(4КМ – 12), n = 2900 об/мин

Рис. П6-8. Характеристики насосов К 90/55 (4К - 8) и КМ 90/55

(4КМ - 8), n = 2900 об/мин

83

Рис. П6-9. Характеристики насосов К 90/85 (4К-6), n = 2900 об/мин

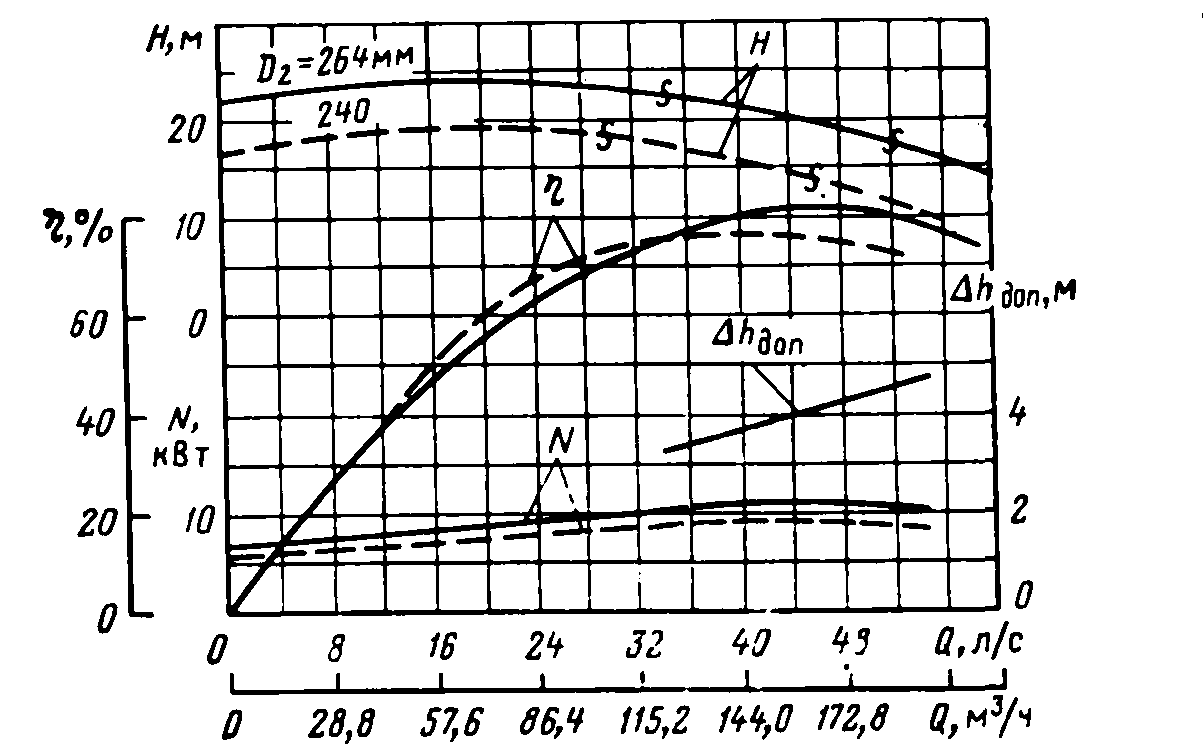

Рис. П6-10. Характеристики насосов К 160/20 (6К - 12) и КМ 160/20

(6КМ - 12), n = 1450 об/мин

84

Рис. П6-11. Характеристики насосов К 160/30 (6К - 8), n = 1450 об/мин

Рис. П6-12. Характеристики насосов К 290/18 (8К- 18), n = 1450 об/мин

85

Рис. П6-13. Характеристики насосов К 290/30 (8К - 12),

n = 1450 об/мин

86

Приложение 7

Технические характеристики радиальных вентиляторов общего назначения низкого и среднего давления

На рис. П7-1, П7-10, П7–13 представлены сводные графики характеристик, на рис. П7–2  П7–9 и П7–11, П7–12, П7–14 индивидуальные характеристики вентиляторов общего назначения В.4-75, В.Ц4–76, В.Ц14–46. На сводных графиках характеристики показаны в границах, рекомендуемых по энергетическим показателям. В графиках индивидуальных характеристик эти участки выделены утолщенными линиями.

На графиках индивидуальных характеристик над кривыми давления указаны частоты вращения вентиляторов n, об/мин, а справа – окружные скорости рабочих колес u, м/с. На этих графиках приведены линии постоянного КПД , а также установочных мощностей N_у, кВт.

По выбранной “рабочей точке” на графиках индивидуальных характеристик находят полное условное обозначение вентилятора.

По полученному условному обозначению рабочей характеристики вентилятора в таблицах П7–1  П7–3, находят тип и установочную мощность двигателя, а также массу вентилятора

Условное обозначение вентилятора на характеристиках и в таблицах П7–1  П7–3 составлено в такой последовательности:

1. Условное обозначение типа вентиляторов:

Б–для В.Ц4–76; В – для В.Ц14–46; Е – для В.Ц4–75.

2. Номер вентилятора (согласно ГОСТ 10616–90 соответствует номинальному диаметру рабочего колеса, дм ).

3. Условное обозначение диаметра колеса (только для вентиляторов с промежуточными диаметрами колес):

090 при D=0,90 D_ном; 095 при D=0,95 D_ном; 100 при D=1,00 D_ном; 105 при D=1,05 D_ном; 110 при D=1,10 D_ном.

4. Порядковый номер рабочей характеристики обозначается арабской цифрой - по возрастанию частот вращения для данного вентилятора.

5. Буквенный индекс мощности обозначается прописной буквой (в случае, когда на данной частоте вращения принята комплектация разными двигателями).

Примеры условных обозначений:

а) Е5.105-2а – вентилятор В.Ц4–75 №5 с диаметром рабочего колеса, равным 1,05 D_ном, с частотой вращения n = 1425 об/мин (вторая характеристика), с двигателем мощностью N_у=2,2 кВт;

87

б) Е16-4 – вентилятор В.Ц4–75 №16 с частотой вращения n=565 об/мин (четвертая характеристика), с двигателем мощностью N_у=37 кВт;

в) Б10-5 – вентилятор В.Ц4–16 №10 с частотой вращения n=1280 об/мин (пятая характеристика), с двигателем мощностью N_у=45 кВт;

г) В3,15-2в – вентилятор В.Ц14–46 №3,15 с частотой вращения n=1425 об/мин (вторая характеристика), с двигателем мощностью N_у=2,2 кВт.

Вентиляторы В.Ц4–75 №2  12,5 с колесом насажанным непосредственно на вал электродвигателя (исполнения 1 по ГОСТ 5976–90) изготавливаются с промежуточными диаметрами колес.

Сводный график характеристик вентиляторов В.Ц4–75, выполненных по конструктивному исполнению 1 (ГОСТ 5976 – 90), представлен на рис. П7–1, индивидуальные характеристики – на рис.П7-2  П7–9. Технические данные вентиляторов В.Ц4–75 с промежуточными диаметрами колес (исполнение 1) приведены в табл. П7–1.

Сводный график характеристик вентиляторов В.Ц4–75 и В.Ц4–76 с ременным приводом (исполнение 6 по ГОСТ 5976–90) дан на рис. П7–10, индивидуальные характеристики – на рис. П7–11 и П7–12. Технические данные вентиляторов В.Ц4–75 и В.Ц4–76 (исполнение 6) приведены в табл. П7–2.

Сводный график характеристик вентиляторов В.Ц14–46 представлен на рис. П7–14, технические данные вентиляторов – в табл. П7–3.

88

Рис. П7-1.Сводный график характеристик вентиляторов В.Ц4–75 (исполнение 1)

89

Рис. П7–2. Аэродинамические характеристики вентиляторов В.Ц4–75–2,5 (исполнение 1)

90

Рис. П7–3. Аэродинамические характеристики вентиляторов В.Ц4–75–3,15 (исполнение 1)

91

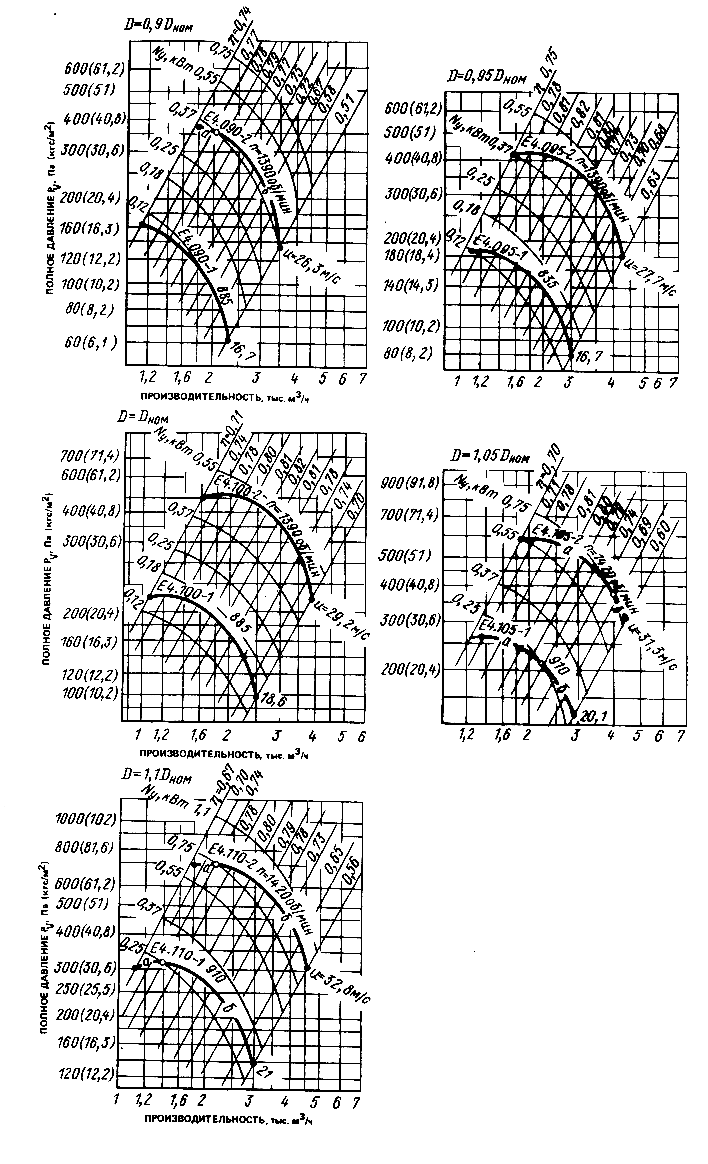

Рис. П7–4. Аэродинамические характеристики вентиляторов В.Ц4–75–4 (исполнение 1)

92

Рис. П7–5. Аэродинамические характеристики вентиляторов В.Ц4–75–5 (исполнение 1)

93

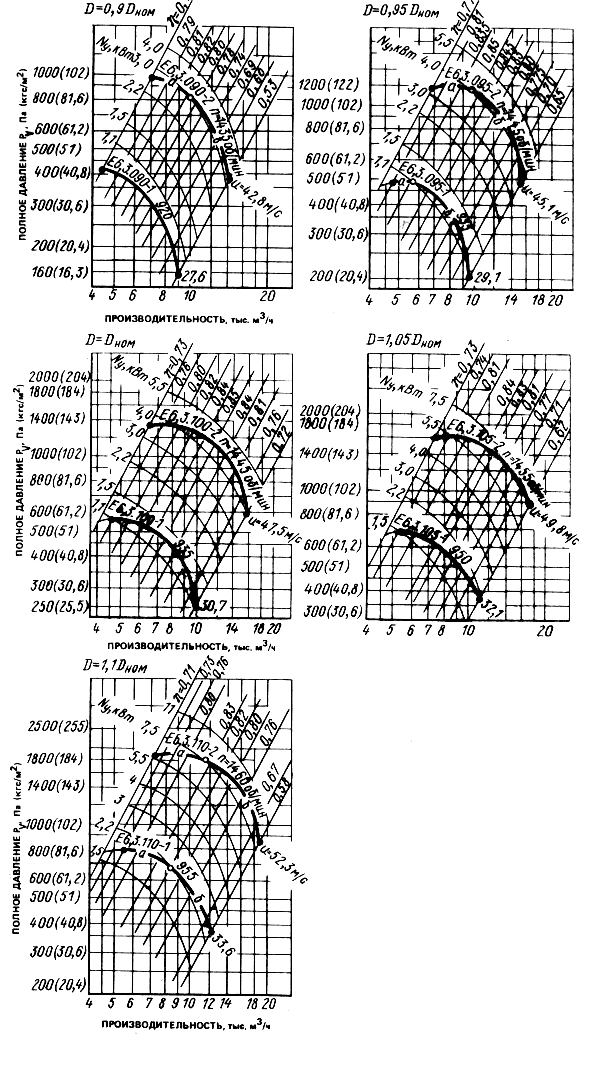

Рис. П7–6. Аэродинамические характеристики вентиляторов В.Ц4–75–6,3 (исполнение 1)

94

Рис. П7–7. Аэродинамические характеристики вентиляторов В.Ц4–75–8 (исполнение 1)

95

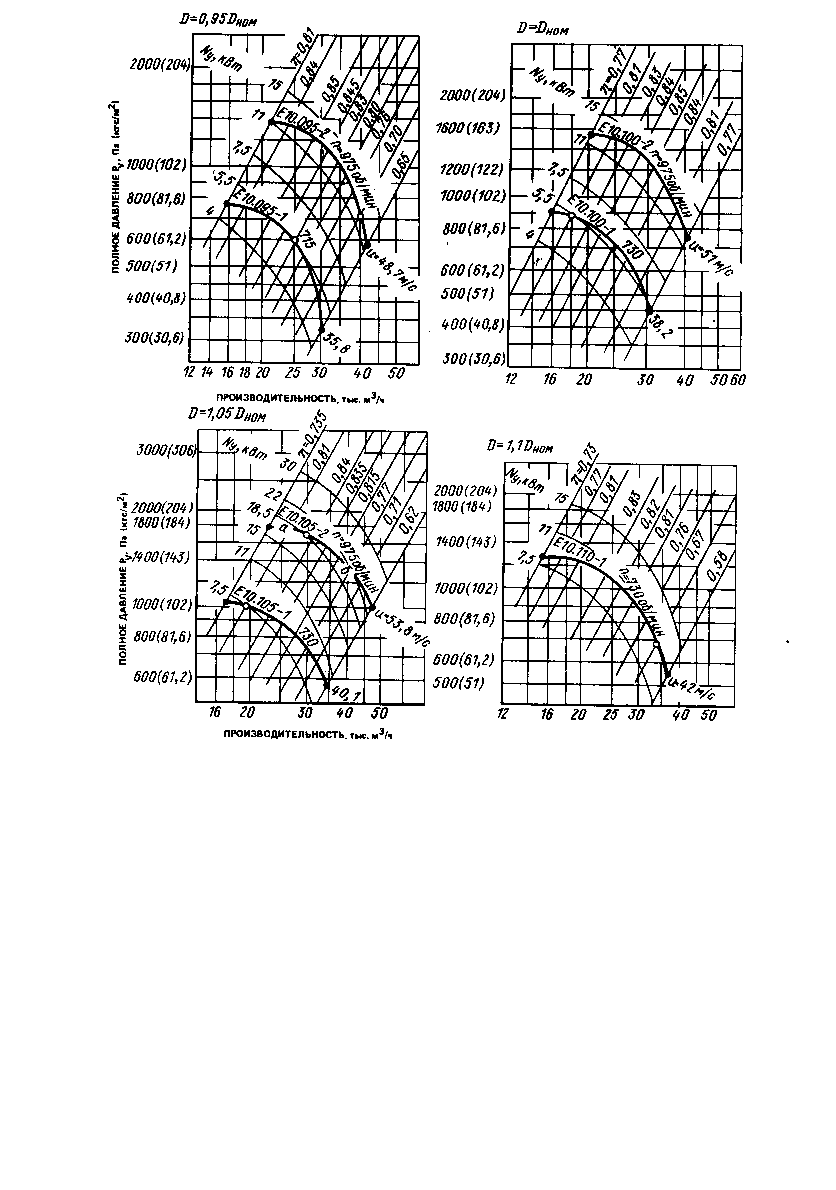

Рис. П7–8. Аэродинамические характеристики вентиляторов В.Ц4–75–10 (исполнение 1)

96

Рис. П7–9. Аэродинамические характеристики вентиляторов В.Ц4–75–12,5 (исполнение 1)

97

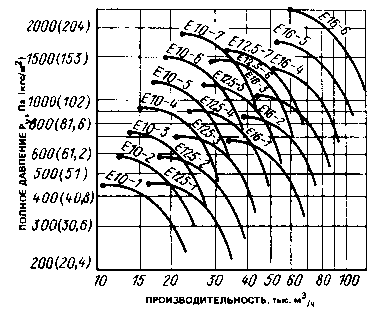

Рис. П7–10. Сводный график характеристик вентиляторов В.Ц4–75 и В.Ц4–76 (исполнение 6)

98

Рис. П7–11. Аэродинамические характеристики вентиляторов В.Ц4–75–10 (а) В.Ц4–75–12,5 (б) В.Ц4–75–16 (в) (исполнение 6)

99

Рис. П7–12. Аэродинамические характеристики вентиляторов В.Ц4–76 (исполнение 6)

100

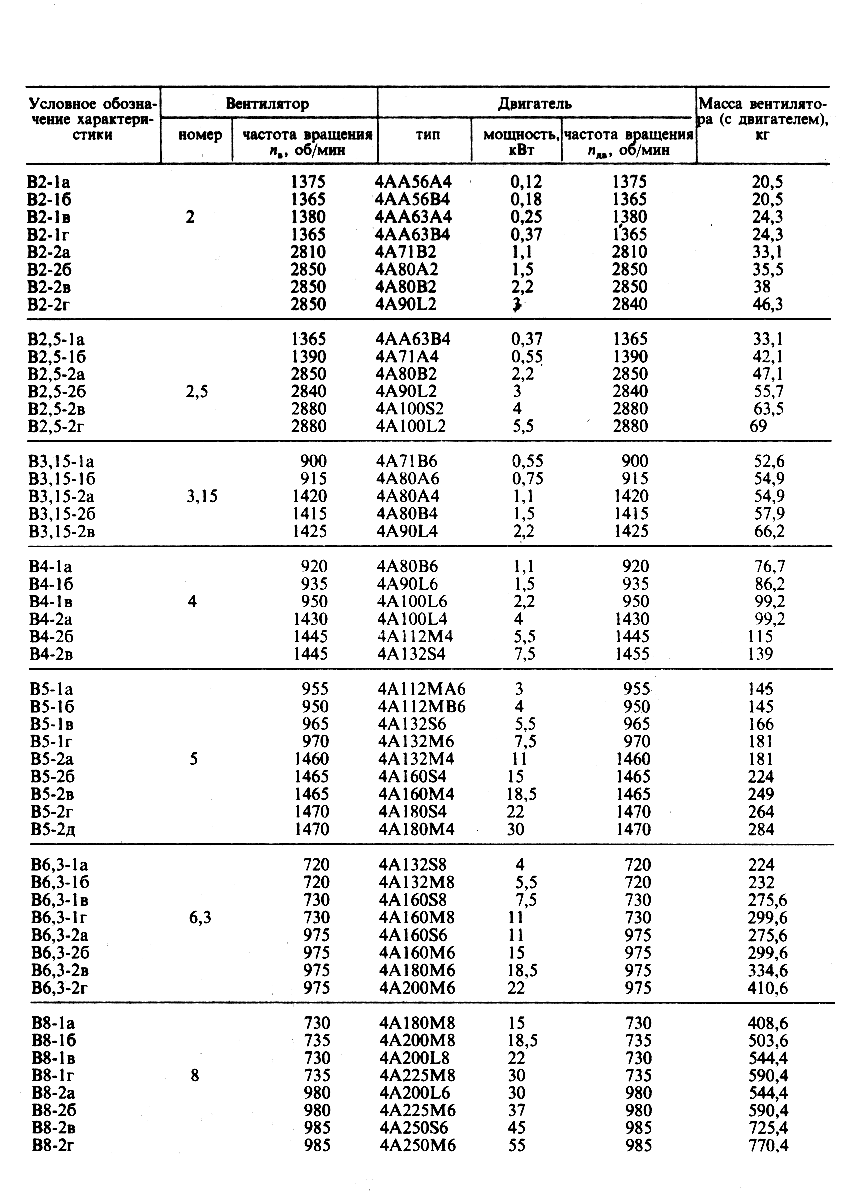

Таблица П7–1

Технические данные вентиляторов В.Ц4–75 (исполнение 1)

с промежуточными диаметрами колес

101

Окончание табл. П7-1

102

Таблица П7-2

Технические данные вентиляторов В.Ц4–75 и В.Ц4–76 (исполнения 6)

103

Рис. П7–13. Сводный график характеристик вентиляторов В.Ц14–46 (исполнение 1)

104

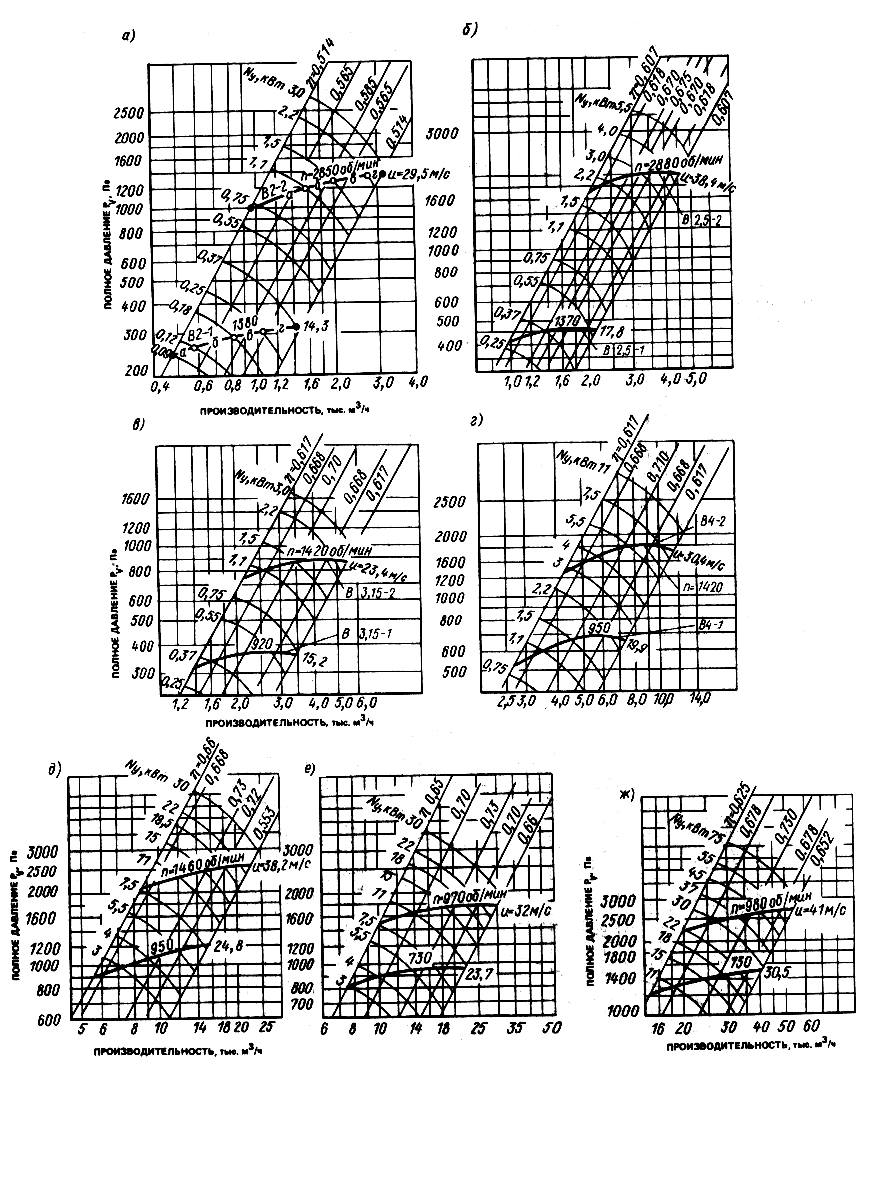

Рис. П7–14. Аэродинамические характеристики вентиляторов В.Ц14–46–2(а); В.Ц14–46–2,5(б); В.Ц14–46–3,15(в); В.Ц14–46–4(г); В.Ц14–46–5(д); В.Ц14–46–6,3(е); В.Ц14–46–8(ж) (исполнение 1)

105

Таблица П7-3

Технические данные вентиляторов В.Ц14–46 (исполнение 1)
