4.5. Расчет энергетических параметров
Под энергетическими параметрами в данном разделе понимаются минимальное значение принимаемой мощности Р2 min, при котором обеспечивается заданная или расчетная точность ИРД, и соответствующее Р2 min значение мощности передатчика Р1.
Минимальная мощность принимаемого сигнала определяется известным соотношением, в котором вместо порогового отношения мощностей сигнала и шума qпор, обеспечивающего заданное качество обнаружения сигнала, используется значение q = qmin, при котором достигается требуемая точность:
(4.42)
где qmin - значение отношения мощностей сигнала и шума на дальности Rmax, равное округленному до ближайшего большего целого числа значению q2; kT˚= 4.1*10-21 Вт/Гц - произведение постоянной Больцмана на стандартную температуру (в градусах Кельвина), при которой определяются шумовые параметры приемного тракта ИРД; ΔFф - шумовая полоса пропускания тракта обработки сигнала, равная в рассматриваемом ИРД полосе пропускания Δfпут приемно-усилительного тракта; Nш - коэффициент шутила приемника; ζΣ - коэффициент потерь энергии сигнала при обработке.
Требуемая мощность передатчика ИРД рассчитывается по формуле:
(4.43)
где LΣ - коэффициент потерь энергии во всех высокочастотных элементах РЛ, кроме антенн, потери в которых учтены ранее коэффициентом полезного действия ηα; S0 - эффективная площадь рассеяния (ЭПР) цели; ν - удельный коэффициент затухания в осадках; Rос - протяженность зоны осадков. Значения ν берутся из графиков, подобных показанным на рис. 4.8 для конкретной интенсивности осадков Q, выраженной в мм/ч (в некоторых литературных источниках интенсивность осадков обозначается I), и полученной при расчетах длине волны зондирующего сигнала.
- наибольшее целое число
- дано по условию
(4.44)
(4.45)
(4.46)

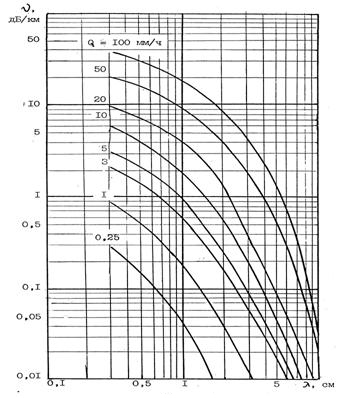

Найдем значение удельного коэффициента затухания в осадках из графика:
Рис. 4.8
Получаем
Итак:
5. Заключение
В данной работе был разработан импульсный следящий радиодальномер. Были рассчитаны основные характеристики системы: длина волны и параметры ФАР, длительность зондирующего импульса, его частота повторения и период. Найдено число импульсов в пачке принимаемых РЛ при обзоре сигналов.
Рассчитаны параметры устройства обработки сигналов: скорость поиска, время поиска, а так же полоса пропускания приемно-усилительного тракта.
При проектировании импульсного следящего радиодальномера была учтена среднеквадратическая погрешность, влияющая на точность импульсного радиодальномера. На основании расчетов был выбран тот вариант следящего ИРД и соответствующая ему полоса пропускания, при которых достигается максимальная точность на заданной дальности.
В заключительной части курсовой работы были найдены минимальное значение принимаемой мощности Р2 min, при котором обеспечивается заданная или расчетная точность ИРД, и соответствующее Р2 min значение мощности передатчика Р1.
