1270 Гц – логическая 1; 1070 Гц – логический 0.
2. 2225 Гц – логическая 1; 2025 Гц – логический 0.
12.4. Передача данных по протяженным линиям связи
виды кодирования сигналов:
1. Модуляция - на основе синусоидального несущего сигнала.
информация кодируется путем изменения:
- амплитуды (АМ),
- частоты (FM/ЧМ),
- фазы (PM/ФМ).
2. Цифровое кодирование - на основе последовательности прямоугольных импульсов.
информация кодируется путем представления логических «1» и «0»:
- определенными потенциалами импульсов,
- полярностью импульсов,
- перепадом импульсного потенциала (вверх/вниз).
12.4.1. Характеристики линий связи

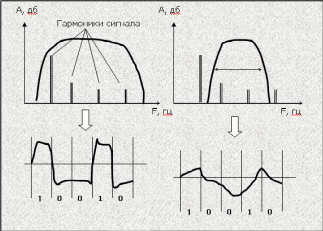

Амплитудно-частотная характеристика
Затухание
Затухание измеряется в децибелах [Дб]:
A = 10 lg Рвых/Рвх ,
кабель UTP категории 5 применяется в Fast Ethernet (100 Мбит/с).
Кабель UTP категории 3 применяется в Ethernet (10 Мбит/с).

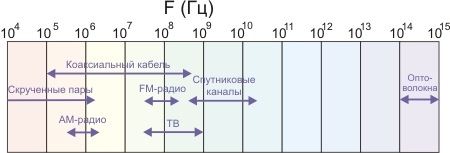

Полоса пропускания
Ширина полосы.
Пропускная способность линии.
учитывает:
качество линии (полоса пропускания),
качество сигнала (его спектр).
Пропускная способность линии С может быть вычислена как функция:
ширины полосы пропускания F,
отношения мощности сигнала к мощности шума Pc/Pш
С= F log 2 (1+ Pc/Pш ) (формула Шеннона).
Пропускная способность линии С может быть вычислена как функция:
ширины полосы пропускания F,
количества различимых состояний кодированного сигнала М
С= 2F log 2 М (формула Найквиста).
12.4.2. Модуляция как вид кодирования сигналов
AM - низкая помехоустойчивость.
ЧМ - низкие скорости (300-1200 бит/с).
ФМ - логические «0» и «1» сдвинуты по фазе (00 и 1800).
QAM - квадратурная АМ.
12.4.3. Цифровое кодирование
Требования к кодированию:
наименьшая ширина спектра закодированного сигнала при определенной битовой скорости,
синхронность работы передатчика с приемником,
распознавание ошибок при передаче данных.

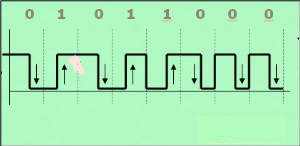

манчестерский код.
