3. Факторы, определяющие интенсивность принимаемого уз полученного в результате отражения («эхо» - сигнал) от границ раздела сред.
Перечислим факторы, которые приводят к ослаблению уровня эхо-сигнала на прямой и обратной трассах распространения:
-любое отклонение луча от выбранного направления из-за рефракции, дифракционного рассеяния на мелких неоднородностях (пузырьках воздуха, пузырьках жидкостей, морфологических микроструктурах),
-поглощение УЗ биологическими средами.
Получаемое изображение биологического объекта, часто искажается помехами и артефактами.
Приведём основные артефакты при УЗИ-диагностике.
Реверберация. Наблюдается в случае, когда ультразвуковая волна попадает между двумя или более отражающими поверхностями, частично испытывая многократное отражение. При этом на экране появятся несуществующие поверхности, которые будут располагаться за вторым отражателем на расстоянии, равном расстоянию между первым и вторым. Наиболее часто это происходит при прохождении луча через жидкостьсодержащие структуры (Рис.3.3.1).
Рис.3.3.1
Зеркальные артефакты. Это появление ещё одного зеркального изображения объекта, в случае сильно отражающей границы раздела и мощном облучателе. Это явление часто возникает около диафрагмы (Рис.3.3.2)
Рис.3.3.2
3. "Хвост кометы". Так называют мелкие эхопозитивные сигналы, появляющиеся позади пузырьков газа и обусловленные их собственными колебаниями.
4. Артефакт преломления. Проявляется, если путь ультразвука от датчика к отражающей структуре и обратно не является одним и тем же. При этом на изображении возникает неправильное положение объекта (Рис.3.3.3).
Рис.3.3.3
5. Артефакт эффективной отражательной поверхности. Заключается в том, что реальная отражательная поверхность больше, чем отображенная на изображении, так как отраженный сигнал не всегда весь возвращается к датчику (Рис.3.3.4).
Рис.3.3.4
6. Артефакты толщины луча. Это появление, в основном в жидкостьсодержащих структурах, пристеночных отражений, обусловленных тем, что ультразвуковой луч имеет конкретную толщину, и часть этого луча может одновременно формировать изображение органа и изображение рядом расположенных структур (Рис.3.3.5)
Рис.3.3.5
7. Артефакты скорости ультразвука. Усредненная скорость ультразвука в мягких тканях 1540 м/с, на которую запрограммирован прибор, несколько больше или меньше скорости в той или иной ткани. Поэтому небольшое искажение изображения неизбежно (Рис.3.3.6).
Рис.3.3.6
8. Артефакт акустической тени. Возникает за сильно отражающими или сильно поглощающими ультразвук структурами (Рис.3.3.7).
Рис.3.3.8
9. Артефакт дистального псевдоусиления (дистальный от лат. disto — отстою, в анатомии человека участок тела более отдалённый от его центра или срединной (медианной) плоскости). Возникает позади слабопоглощающих ультразвук структур (Рис.3.3.9).
Рис.3.3.9

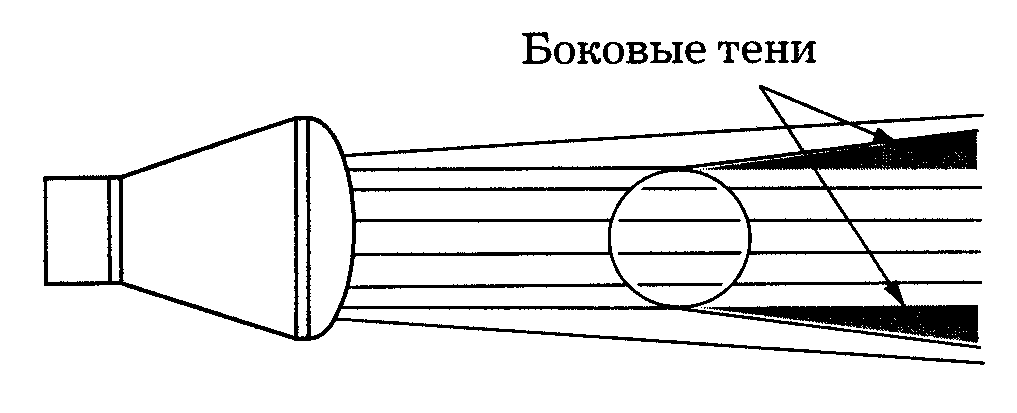

10. Артефакт боковых теней. Возникает при падении луча по касательной на выпуклую поверхность структуры, скорость прохождения ультразвука в которой значительно отличается от окружающих тканей. Происходит преломление и, иногда, интерференция ультразвуковых волн (Рис.3.3.10).
Рис.3.3.10
Возможное наличие различных артефактов сопровождающих УЗ исследование органов и тканей приводит к трудностям в постановке верного диагноза и высоким требованиям к квалификации специалистов проводящих эти исследования.
ЛЕКЦИЯ 4
МЕТОДЫ УЛЬТРАЗВУКОВОЙ ДИАГНОСТИКИ
Эхография
Доплерография
3. Методы получения изображения
Ультразвуковая диагностика.
В ультразвуковой диагностике используется как отражение волн (эхо) от неподвижных объектов (частота волны не изменяется), так и отражение от подвижных объектов (частота волны изменяется – эффект Доплера).
Поэтому ультразвуковые диагностические методы делятся на эхографические и доплерографические.
