4.2. Порядок виконання роботи

1. Вивчити призначення, будову, технічну характеристику та кінематичну схему горизонтально-фрезерного верстата моделі 6Н81Г.

2. За наведеним вище зразком (див. рівняння (4.1)), для значення п_ш, вибраного з таблиці 4.1, за номером варіанту, вказаного викладачем та за допомогою схеми на рисунку 4.2, скласти рівняння кінематичного балансу привода головного руху.

3. Навести схематичне зображення ланцюга, для якого було складено рівняння кінематичного балансу. Описати даний ланцюг.

Таблиця 4.1

Значення для складання рівняння кінематичного балансу

№ варіанту	1	2	3	4	5	6	7	8
пш, об/хв	65	80	100	125	160	210	255	300
№ варіанту	9	10	11	12	13	14	15
пш, об/хв	380	490	590	725	945	1225	1500

4.3. ЗМІСТ ЗВІТУ

1. Номер, назва та мета роботи.

2. Рівняння кінематичного балансу для реалізації заданої п_ш.

3. Зображення та опис кінематичного ланцюга для реалізації заданої п_ш.

4.4. Контрольні запитання

1. Яким є призначення горизонтально-фрезерного верстата моделі 6Н81Г?

2. Як здійснюється налаштування заданої частоти обертання шпинделя верстата 6Н81Г?

3. Показати кінематичний ланцюг головного руху верстата.

4. Як записується рівняння кінематичного балансу ланцюга головного руху верстата?

4.5. Література

1. 6Н11, 6Н81, 6Н81Г, станок фрезерный (вертикальный, универсальный, горизонтальный), Дмитров – Металлический форум. [Електронний ресурс] Режим доступу: http://www.chipmaker.ru/files/download/2098/ .

2. Металлорежущие станки (альбом общих видов, кинематических схем и узлов)/ Кучер А. М., Киватицкий П. М., Покровский А. А. – М.: Машиностроение, 1972. – 308 с.

3. Металлорожущие станки. Учебн. Пособие для втузов/ Н. С. Колев, Л. В. Красниченко, Н. С. Никулин. – М.: Машиностроение, 1980. – 500 с.

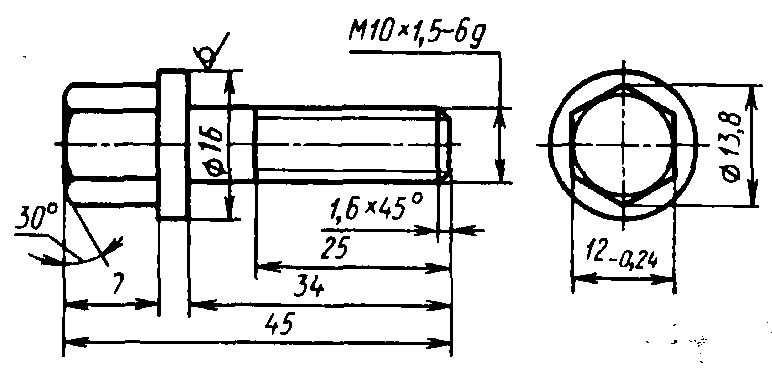

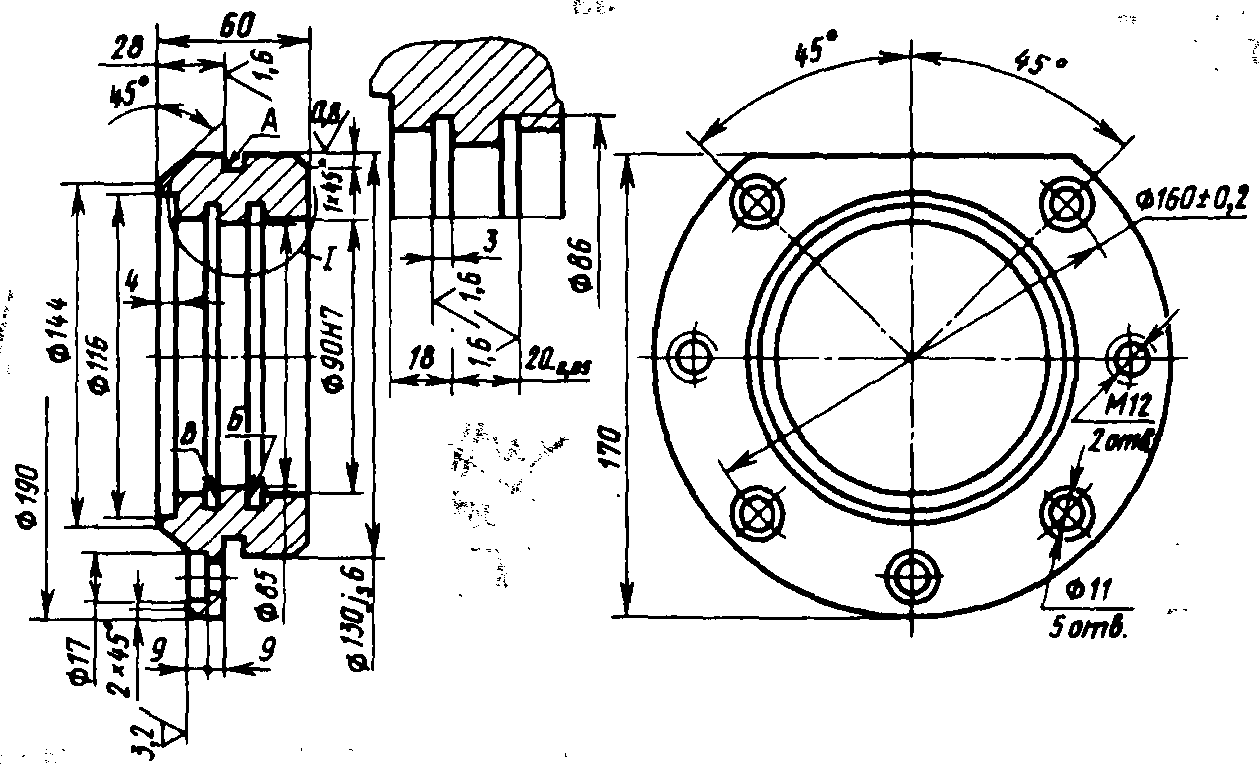

Додаток а Ескізи деталей для виконання індивідуальних завдань з лабораторних робіт №№1, 2

В

Матеріал: сталь

Тип виробництва: дрібносерійне

аріант №1

74

Варіант №2

Матеріал: сталь

Тип виробництва: крупносерійне

78

Варіант №3

Матеріал: кольоровий сплав

Тип виробництва: масове

240

В

Матеріал: чавун

Тип виробництва: одиничне

аріант №4

86

140

В

Матеріал: сталь

Тип виробництва: крупносерійне

аріант №5

26

50

5

68

84

Варіант №6

8

Матеріал: кольоровий сплав

Тип виробництва: серійне

450

В

Матеріал: легована сталь

Тип виробництва: дрібносерійне

аріант №7

460

Матеріал: бронза

Тип виробництва: крупносерійне

Варіант №8

100

Матеріал: сталь

Тип виробництва: масове

Варіант №9

120

В

Матеріал: легована сталь

Тип виробництва: крупносерійне

аріант №10

В

Матеріал: чавун

Тип виробництва: одиничне

аріант №11

46

100

Варіант №12

78

Матеріал: сталь

Тип виробництва: дрібносерійне

Варіант №13

Матеріал: кольоровий сплав

Тип виробництва: крупносерійне

4×45º

52

4×45º

2 фаски

36

В

Матеріал: сталь

Тип виробництва: масове

аріант №14

62

Варіант №15

Варіант №16

Варіант №17

Матеріал: чавун

Тип виробництва: одиничне

Матеріал: легована сталь

Тип виробництва: крупносерійне

Матеріал: бронза

Тип виробництва: серійне

Варіант №18

Варіант №19

Варіант №20

Матеріал: сталь

Тип виробництва: дрібносерійне

Матеріал: бронза

Тип виробництва: крупносерійне

Матеріал: легована сталь

Тип виробництва: масове

Варіант №21

Варіант №22

Матеріал: чавун

Тип виробництва: одиничне

Матеріал: сталь

Тип виробництва: крупносерійне
