Лекция 5 Топографиялық карталар және пландар

5.1. Масштабтар және олардың дәлдігі

Жер бетін планда немесе картада кескіндегенде жер контурының горизонталь проекцияларын табиғи шамасымең бірме-бір көрсету мумкін емес. Демек, план немесе карта жер контурының горизонталь проекцияларының кішірейген кескінін береді. Пландағы, яғни картадағы кесінді ұзындығының жердегі тиісті кесіндінің горизонталь проекциясына қатынасы планның немесе картаның масштабы деп аталады. Масштаб:

және т. с.с. алынады.

Осындай масштаб сандық масштаб деп аталады, оның бөлімі жердегі сызықтардың план мен қартаға кескіндеу кезінде каншалыкты, кішірейгенін көрсетеді. Мәселен, 1 : 1000 масштаб планда барлық ұзындық өлшемдер 1000 есе кішірейгенін, яғни пландағы 1 см жердегі 10 м-ге сәйкес келетінін көрсетеді. Масштаб әрбір план мең карта бетінің рамкасының оңтүстік қабыр-ғасының астында сандық (сандық масштаб) және графикалық (сызықтық масштаб) турде көрсетіледі. Сандық масштабты біле отырып, картада жердегі өлшенген кесіндінің ұзындығын, керісінше картадағы ара қашықтықты өлшеп, оның жердегі шамасын табуға болады. Мысалы, егер жердегі горизонталь ара қашықтығы 145,3 м-ге тең (яғни, 1 см 10 м-ге тең) кесіндінің масштабы 1 : 1000, пландағы ұзындығы .145,3: 10= 14,53 см. Егер картадағы кесіндінің ұзындығы 9,13 см, ал картаның масштабы 1 : 10000 (яғни 1 см— 100 м) болса, онда жердегі сызықтың горизонталь ара қашықтығы 9,13-100=913 м болады.

Планды не картаны жасағанда жердің әрбір сызығының ұзындыктарын әрдайым бір санға кішірейту кажет; оған сызық- ты масштабты пайдаланған кезде қол жеткізуге болады. Сы- зықтық масштаб масштабтың негізі деп аталып, мысалы, әрбір 1—2 см сайын тең кесінділерге бөлінген тік сызық болып табы- лады. Мұндағы шеткі сол жақтағы кесіндіні әдетте 10 тең бөлік- ке бөледі. Сызықтық масштабтағы әрбір кесіндіге жердегі бел- гілі бір кесіңді сёйкес келеді. Нөлдік сызықшадан оңға қарай салынған кесінділер. 1 ; 2000 масштабта жердегі 20, 40, 60, 80, 100, 120, 140, 160 м-ді, ал солға қарай 2, 4, 6, 8, 10, 12, 14, 16, 18, 20 м-ді көрсетеді. Масштабтағы аb кесіндісіне жердегі 88 м ұзындығы сәйкес (15-сурет) келеді.

Сызықтық масштабтың көмегімен 0,5 мм дәлдікпен ара қашықтықты өлшеуге және салуға болады. Ара кашықтықты өте дәлдікпен анықтау үшін көлденең масштабты қолданады. Көлденең масштаб кесінділерді пропорционал бөлуге негізделген

	Л.Н.Гумилева атындағы Еураазиялық ұлттық университеті	Күні: _______ 2012ж.	Басылым: Екінші
	ДӘРІС	ЕҰУС	7тен 2бет

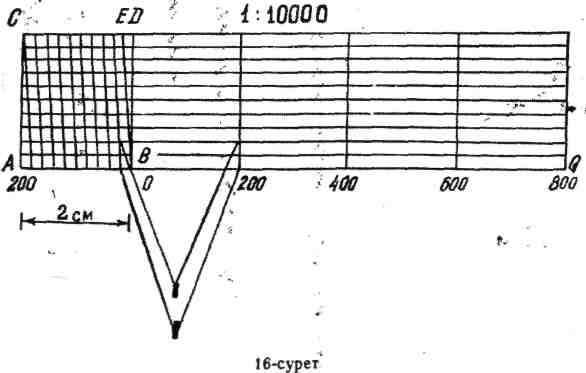

график болып табылады. Көлденең масштабты салу үшін тузуге бірнеше рет 2 см-лік кесіндіні салады, ол масштабтың негізі деп аталады. Бөлінген нүктелерден перпендикулярлар тұрғызылады. Масштабтың негізіне параллель тең аралыкта перпендикулярлар арқылы түзулер жүргізіледі. Масштаб негізінің шеткі сол жактарын жоғарыдан және төменнен 10 бөлікке (2 мм-ден) бөледі. 16-суретте көрсетілгендей, алынған нүктелерді көлбеу түзулермен қосады. ВЕ сызығына параллель көлбеу сызықтардың арасындағы кесінділер АВ табанының оннан бір бөлігіне тең болады, яғни ED=АВ/10), ал ВD перпендикуляры мен ВЕ көлбеуінің арасында жатқан кесінділер масштаб табанының жүзден бір бөлігіне тең. Сірә, осы кесінділердің ең кішісі (t)

ED кесіндісінен 10 есе кем, яғни t=ED/10 = AB/100 . Осындай мас-

штаб нормальды жүздік көлденең масштаб деп аталады.

Көлденең масштабты қолданып өлшеу жүргізу алдында оның негізгі

	Л.Н.Гумилева атындағы Еураазиялық ұлттық университеті	Күні: _______ 2012ж.	Басылым: Екінші
	ДӘРІС	ЕҰУС	7тен 3бет

бөліктері жердегі қандай ара қашықтықтарға сәйкес келетінін анықтау, яғни 2 см, 2 мм, 0,2 мм план масштабының бөліміне көбейтілгенде неге тең болатынын білу қажет. Мысалы, 1 : 5000 масштабтағы план үшін — 100 м, 5 м, 0,5 м.

Өлшеу кезінде циркуль ашасының инесін диаметрі 0,1 мм шеңбер ретінде қабылдауға болады. Осы шамадан кем кесінділерді сызбаға тусіру іс жүзінде мүмкін емес. Планның 0,1 мм нақты масштабына сәйкес келетін жердегі ара қашықтық масштабтың дәлдігі деп аталады. Мысалы, 1/500 , 1/1000, 1/2000, 1/5000, 1/10000 масштабтары үшін олардың дәлдігі 0,05 м, 0,1 м, 0,2 м, 0,5 м, 1,0 м-ге тең. Демек, осы көрсетілген кесінділерден кем кесінділер берілген масштабтағы планда кескінделмейді.
