Приклад
відповіді на питання з теми “Базування заготовок в пристроях”

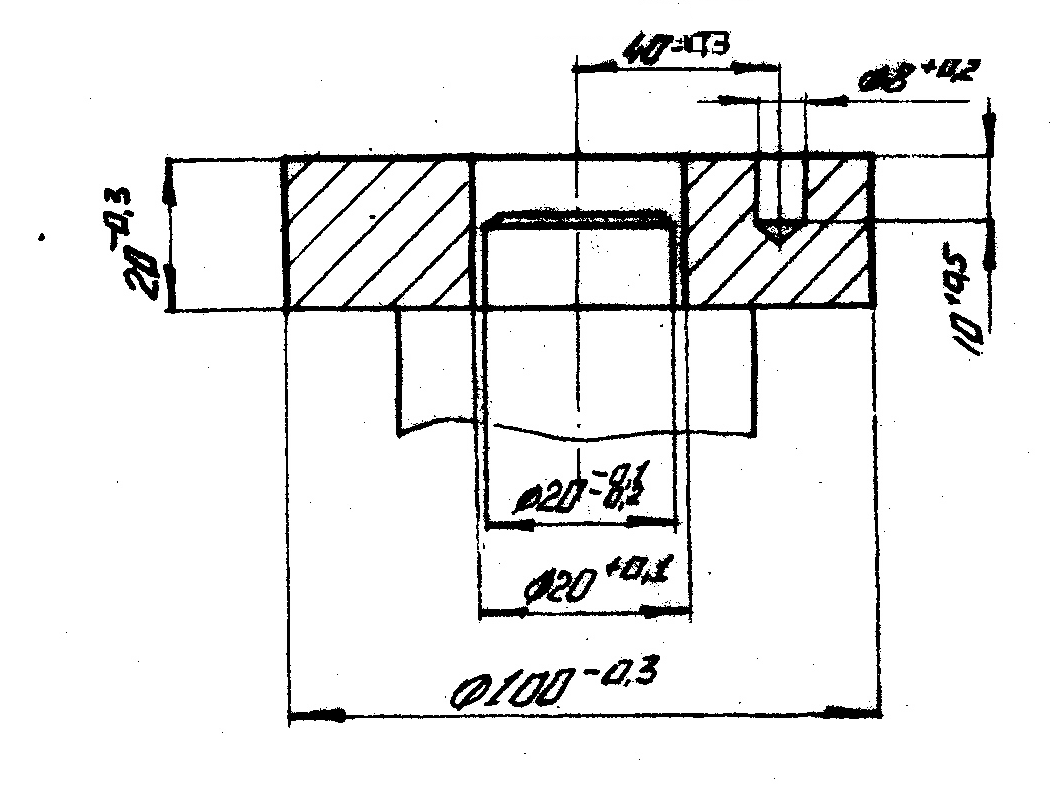

ЗАВДАННЯ ХХ.1. Визначіть похибки базування для приведеної конструктивної схеми базування при свердлінні отвору Ø8+0,2 на глибину 10+0,5 в розмір 40± 0,3. Зробіть висновок про забезпечення точності.
Розв’язок:
1. Заготовка встановлена отвором Ø 20+0,1 на палець Ø 20 - 0,1 і технологічні бази отвір заготовки Ø 20+0,1 і нижній торець заготовки розміром Ø20-0,3.
1.1. Похибки базування на розмір 8+0,2
Ебр - р 8+0,2 = 0 - бо розмір не залежить від схеми базування, а залежить від конструктивного розміру інструменту.
Ебр - р 8+0,2 < JTр - р 8+0,2
0 < 0,2 - точність базування забезпечена.
1.2. Похибка базування на розмір 10+0,5
Ебр - р 10+0,5 =JTр - р 20 -0,3 = 0,3 мм
Ебр - р 10+0,5 = 0,3 < JTр - р 20 -0,3 = 0,5 мм’
0,3 < 0,5 - точність базування забезпечена
1.3. Σбр - р 40±0,3 =Smax
де Smax - максимальний затор в з’єднанні отвір - палець
Smax = Dmax – dn.min
Dmax - максимальний розмір отвору. Dmax = 20,1 мм.
dn.min - мінімальний діаметр пальця dn.min = 19,8 мм.
Smax = 20,1 - 19,8 = 0,3 мм.
Ебр - р 40±0,3 =0,3 < JTр - р 40±0,3 = 0,6 мм.
0,3 < 0,6 - точність базування забезпечена.
Висновок: приведена конструктивна схема базування забезпечує ТОЧНІСТЬ базування на всі вказані розміри обробки.
Завдання для самостійного опрацювання теми “Базування заготовок в пристроях”

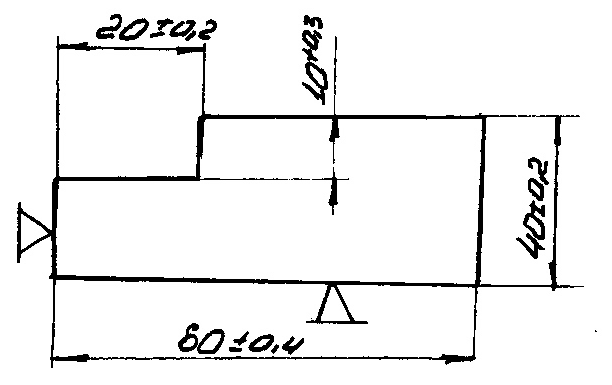

Завдання 1.1. Визначити похибку базування для запропонованої схеми базування при фрезеруванні уступа в розмірі: 20±0,2 і 10 +0,3. зробіть висновок про забезпечення точності базування. Запропонуйте схему базування, яка підвищить точність базування.
Завдання 2.1. Визначити похибку базування для запропонованої схеми базування при фрезеруванні шпонкового паза в розміри: b = 10 ± 0,1 і h = 5 + 0,3мм. Діаметр вала D = 35-0,039. Кут призми α = 90º. Зробіть висновок про забезпечення точності базування

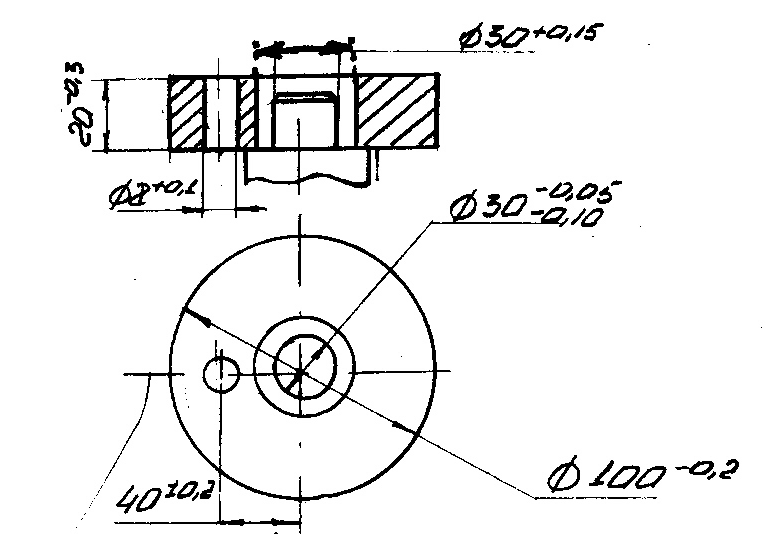

Завдання 3.1. Визначити похибку базування для приведеної конструктивної схеми базування при свердлінні отвору в розмірі: Ø8+0,1, L40±0,2, 20-0,3. Зробіть висновок про забезпечення точності базування.

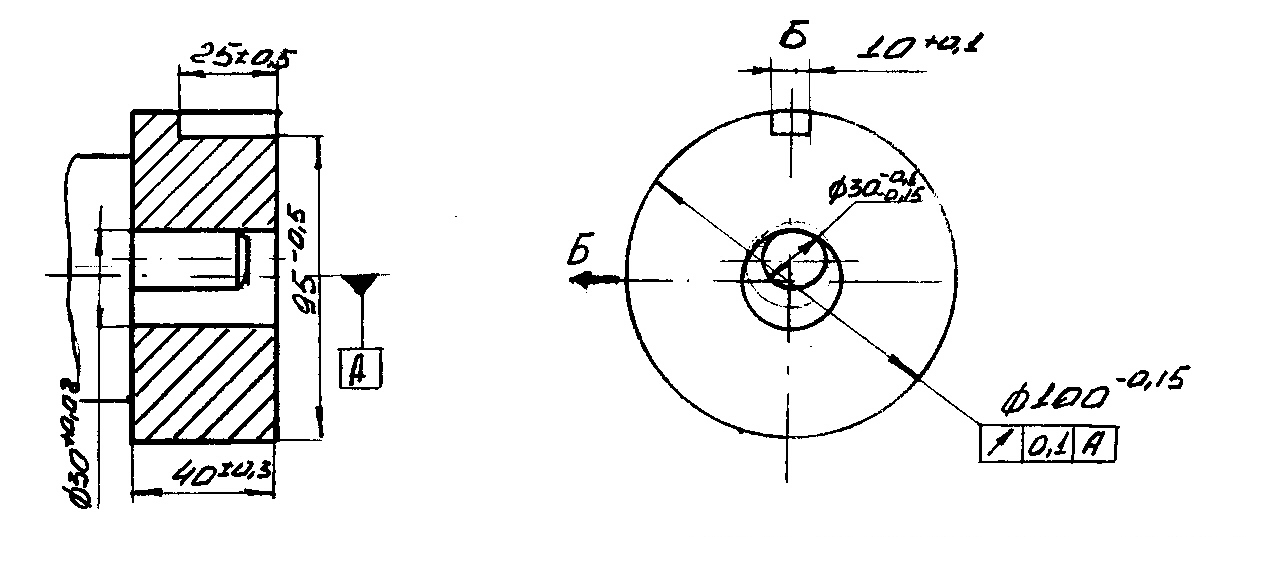

Завдання 4.1. Визначити похибку базування для запропонованої конструктивної схеми базування при фрезеруванні паза в розміри: 10 ± 0,1 , 95 - 0,3,25±0,5. Зробіть висновок про забезпечення точності базування

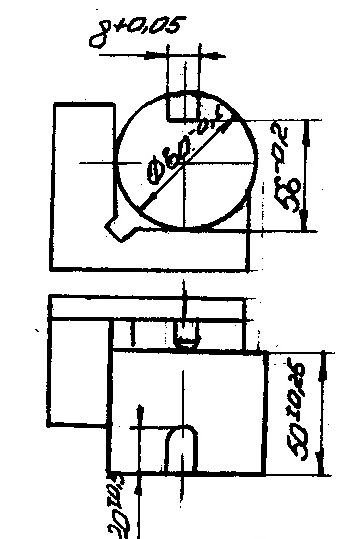

Завдання 5.1. Визначити похибку базування для запропонованої конструктивної схеми базування при фрезеруванні паза в розміри: 8 ± 0,05 , 56-0,2, 2205±0,3. Зміщення вісі паза відносно вісі деталі не більше 0,1 мм. Зробіть висновок про забезпечення точності базування

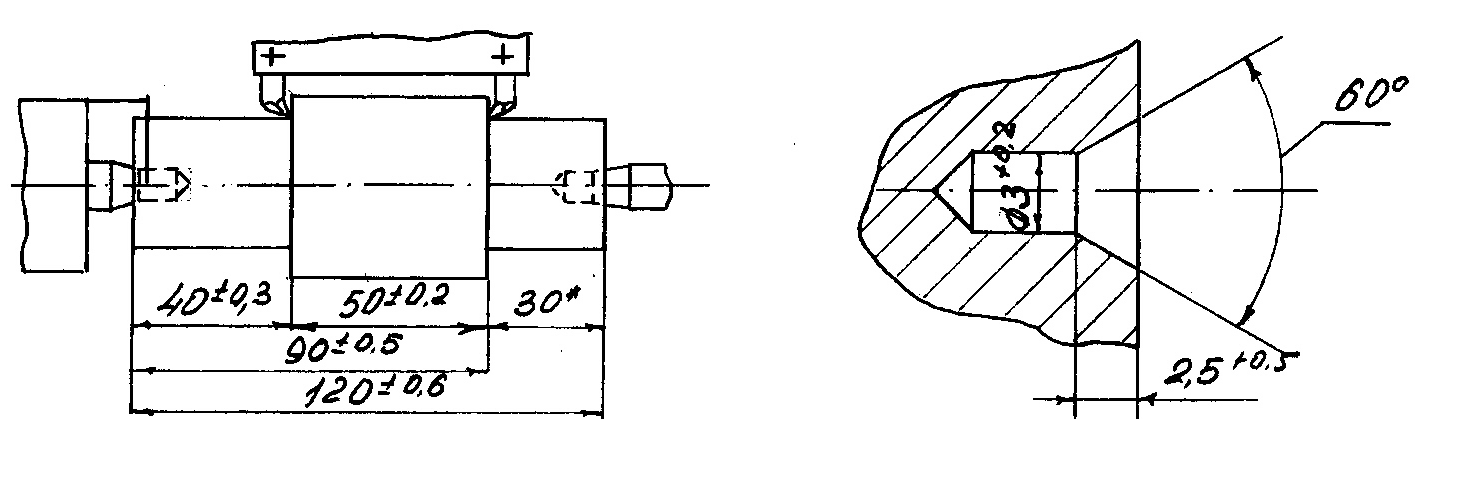

Завдання 6.1. Визначити похибку базування для запропонованої конструктивної схеми базування.
На токарній багато різцевій операції необхідно витримати розміри 40±0,3, 50±0,2, 90±0,5, 30*.
Примітка: * - допуск не оговорений (вільний для розміру 30)

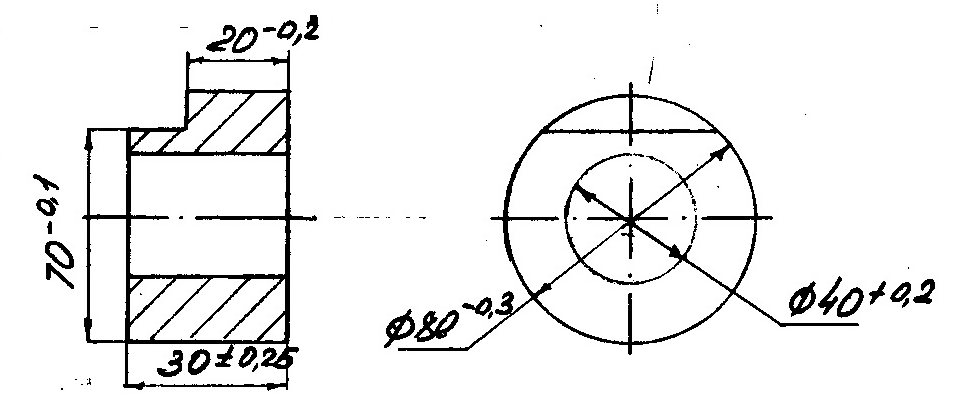

Завдання 7.1. Запропонуйте теоретичну схему базування для фрезерування уступа в розмірі: 20 - 0,2, 70 - 0,1.
Завдання 8.1. Запропонуйте теоретичну схему базування для фрезерування шпонкового паза в розміри: 8+0,1, 35-0,3, 20+0,3, 50,2.
Визначити похибки базування і зробіть висновок про забезпечення точності базування.

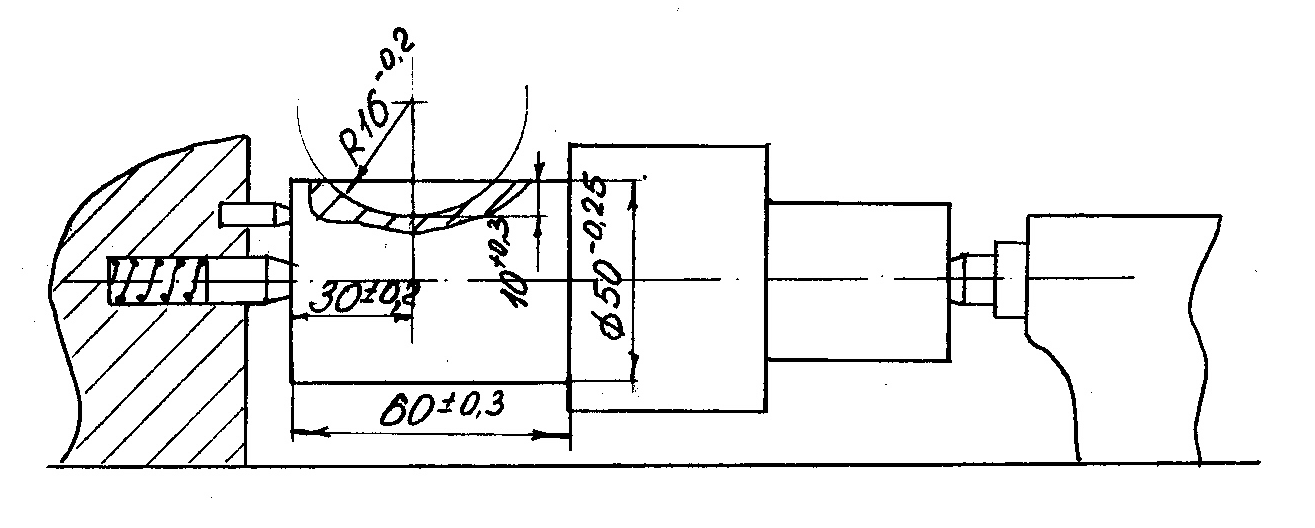

Завдання 9.1. Визначити похибки базування для заданої конструктивної схеми базування. Зробіть висновок про забезпечення точності базування при фрезеруванні сегментного паза в розмірі: R16-0,2, 30±0,2, 10+0,3. Ширина шпонки в=10-0,03

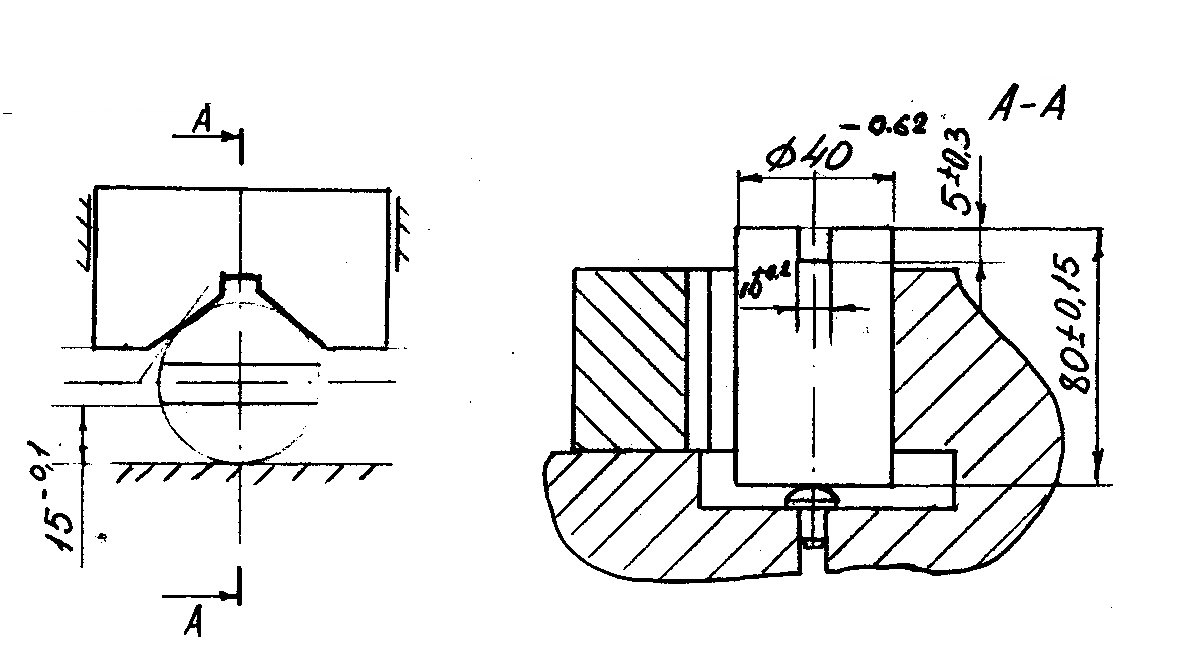

Завдання 10.1. Визначити похибку базування конструктивної схеми базування для обробки паза в розмірі: 10+0,2, 5±0,3, 15-0,1. Зробіть висновок про забезпечення точності базування.

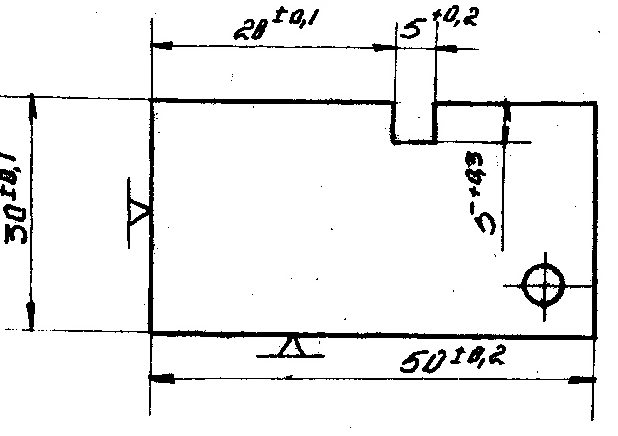

Завдання 11.1. Визначити похибку базування для запропонованої схеми базування при фрезеруванні пази в розмірі: 5+0,2, 28±0,1, 5+0,3.. Зробіть висновок про забезпечення точності базування.

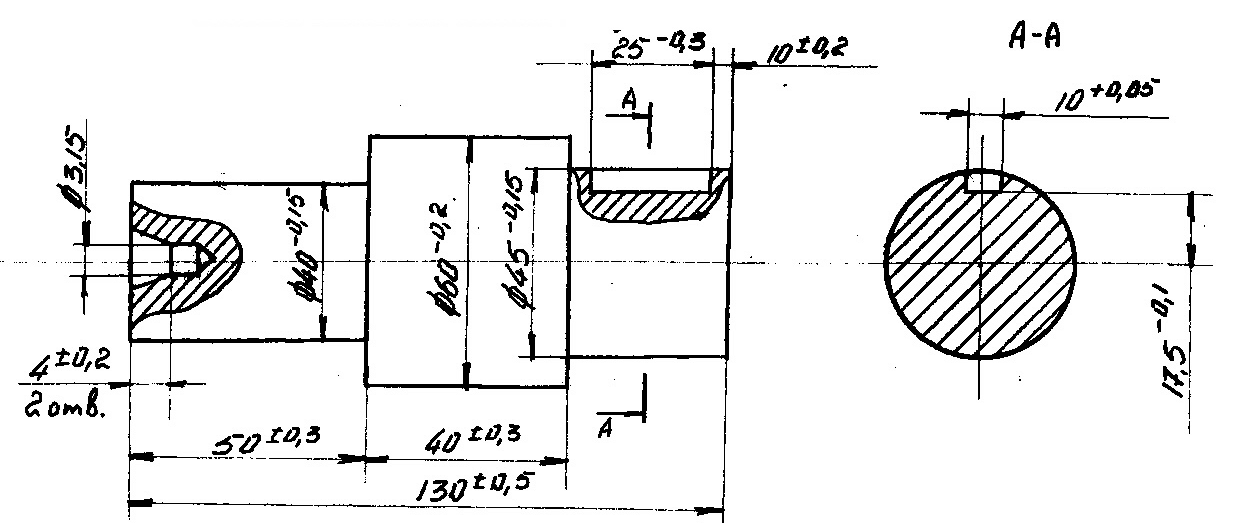

Завдання 12.1. Запропонуйте теоретичну схему базування заготовки при фрезеруванні шпонкового паза в розміри: 10+0,05, 17,5-0,1, 25 -0,3,10±0,2. Приділіть увагу забезпечення максимальної точності базування. Визначте похибки. Зробіть висновки про забезпечення точності базування.
Завдання 13.1. Визначіть похибки базування при свердлінні отвору Ø5+0,15 в розмір 28±0,15 для приведеної конструктивної схеми базування. Зробіть висновок про забезпечення точності базування.

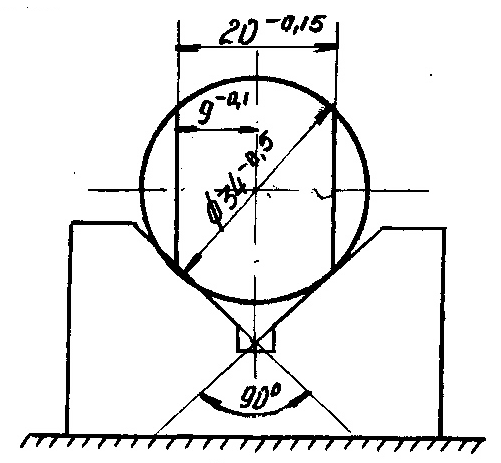

Завдання 14.1. Визначте похибки базування при фрезеруванні паза в розміри: 20-0,15 і 9-0,1 для приведеної конструктивної схеми базування. Зробіть висновок про забезпечення точності базування.
Завдання 15.1. Фрезерувати шпонковий паз.
Запропонуйте теоретичну схему базування заготовки в пристрої, яка позбавляла би заготовку 6-ти степенем вільності і забезпечила точність базування обробці паза відносно осі заготовки не більше 0,02 мм.

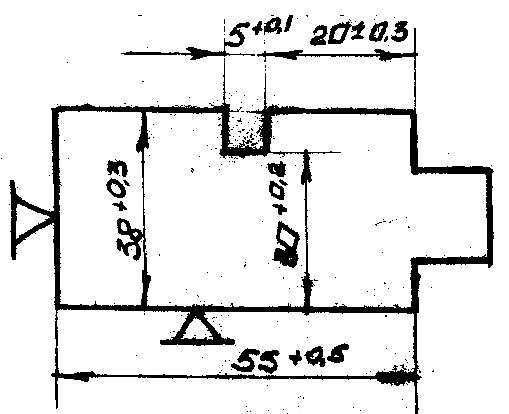

Завдання 16.1. Визначіть похибку базування при фрезеруванні паза в розміри: 5+0,1, 20±0,3, 30+0,2. Зробіть висновок про забезпечення точності базування. Запропонуйте схему базування, яка підвищить точність базування.
З
авдання
17.1.

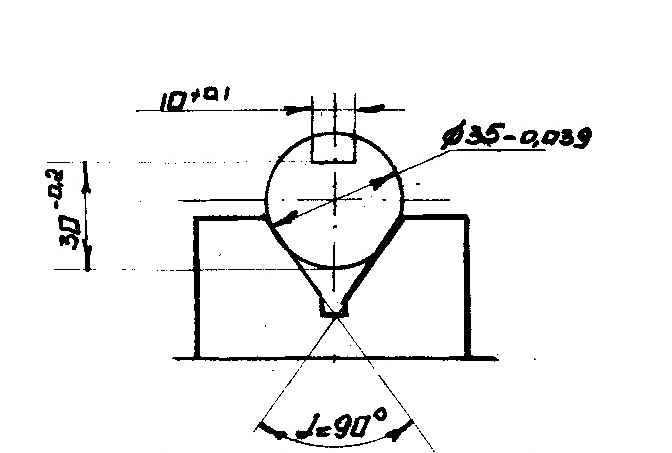

Визначте похибку базування для приведеної
схеми базування при фрезеруванні
шпонкового паза в розмірі: в=10+0,1,
h = 30-0,2.
Зробіть висновок про забезпечення
точності базування при фрезеруванні
паза.

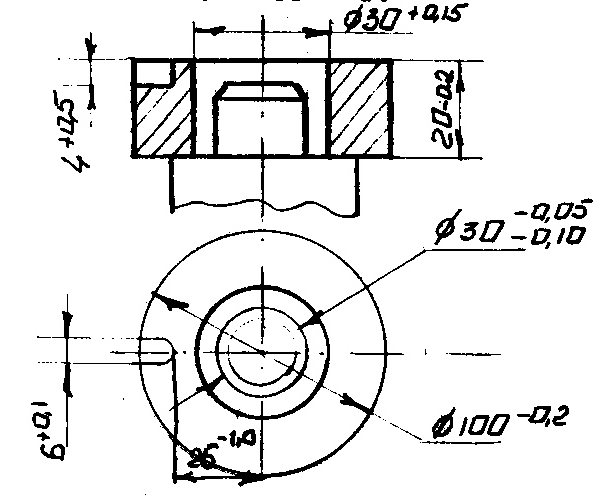

Завдання 18.1. Визначте похибку базування для приведеної конструктивної схеми базування при фрезеруванні шпонкового паза в розмірі: в= 6+0,1, h = 4+0,5, l = 25-1,0.
Зробіть висновок про забезпечення точності базування.

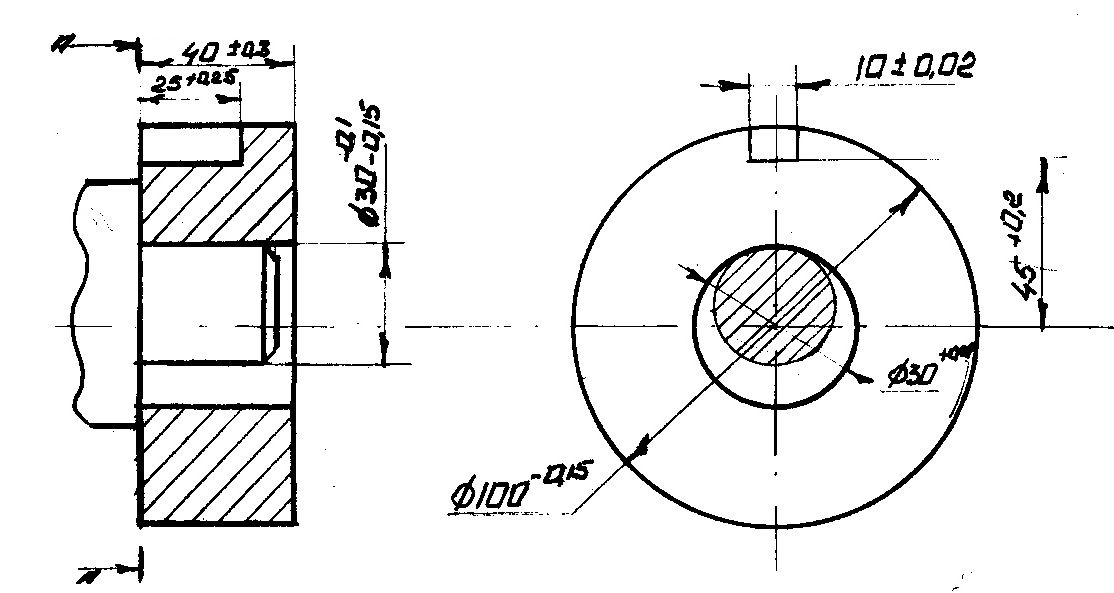

Завдання 19.1. Визначте похибку базування для приведеної конструктивної схеми базування при фрезеруванні паза і розмірі: 10±0,002; 25+0,25;45+0,2. Зробіть висновок про забезпечення точності базування.

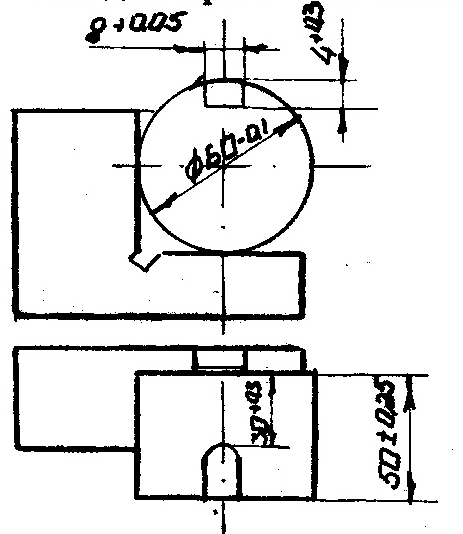

Завдання 20.1. Визначте похибку базування для приведеної конструктивної схеми базування при фрезеруванні паза в розмірі: 8+0,05, 4+0,3, 30+0,3. Відхилення від співвісності паза не більше 0,2 мм. Зробіть висновок про забезпечення точності базування для приведеної схеми.

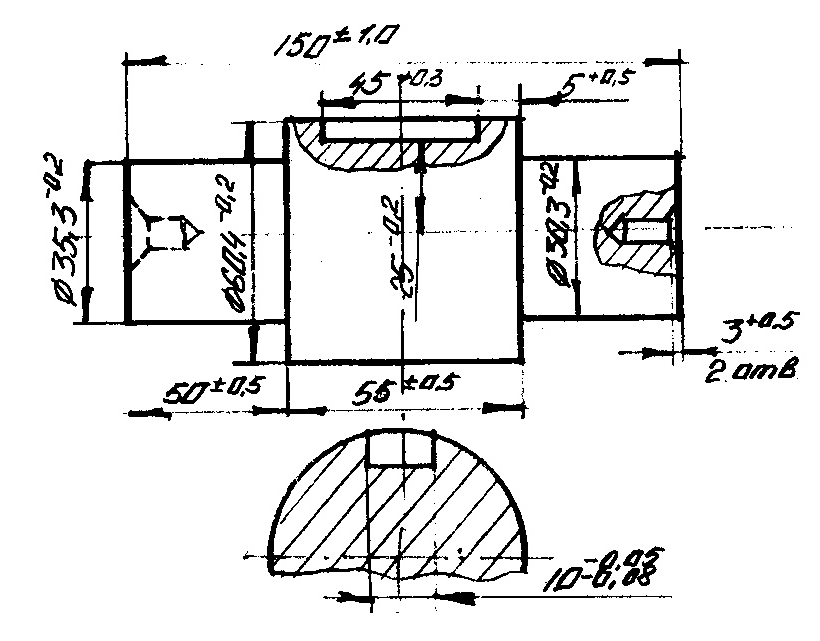

Завдання
21.1.
Запропонуйте теоретичну схему базування,
яка б позбавила заготовку 6-ти степенем
вільності і забезпечила точність
базування при фрезеруванні шпонкового

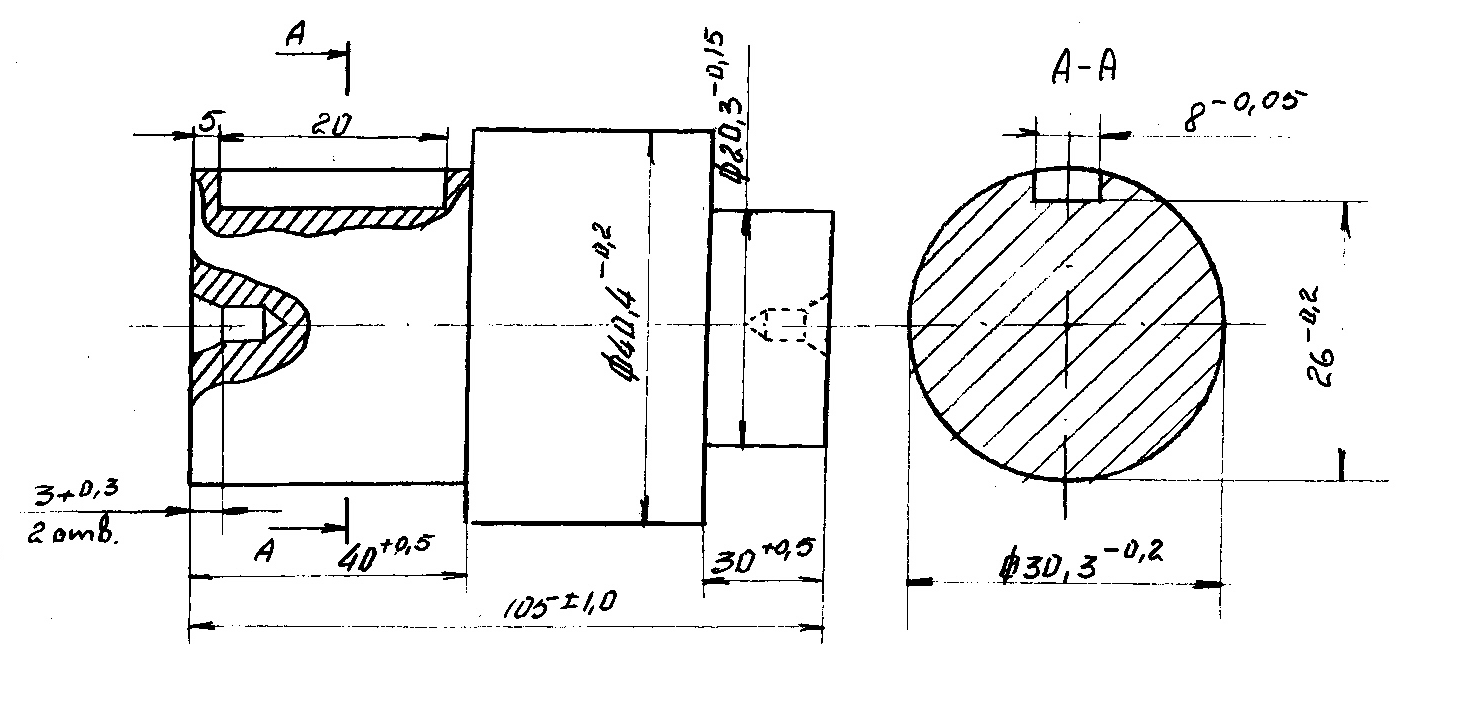

паза в розмірі : 10-005
,
25-0,2,
45+0.3,
5+o.s.
Неспіввісність
паза не більше 0,1мм.

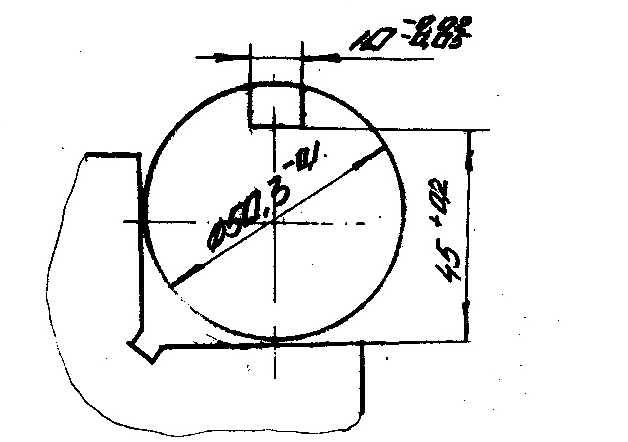

Завдання 22.1. Визначіть похибки базування при фрезеруванні паза в розмірі: 10-0,02, 45+0,2 Неспіввісність паза 0,1 мм. Зробіть висновок про забезпечення точності базування для проведеної схеми базування.

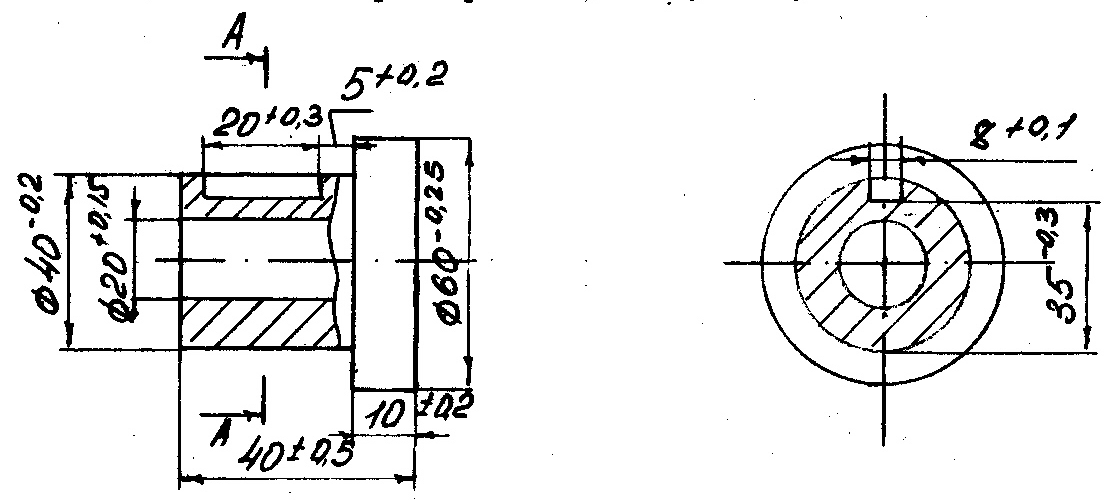

З
авдання
23.1.

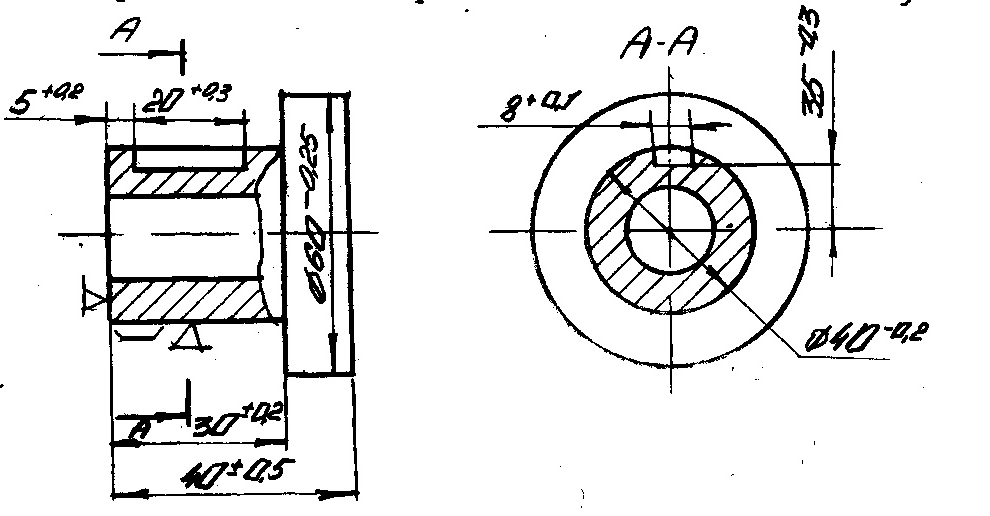

Визначіть похибки базування при
фрезеруванні шпонкового паза в розмірі:
8+0,1,
35-0,3,
20+0,3,
5+0,2.
Заготовка встановлена в призмі з кутом
призми а=90º.
Зробіть висновок про забезпечення
точності базування.

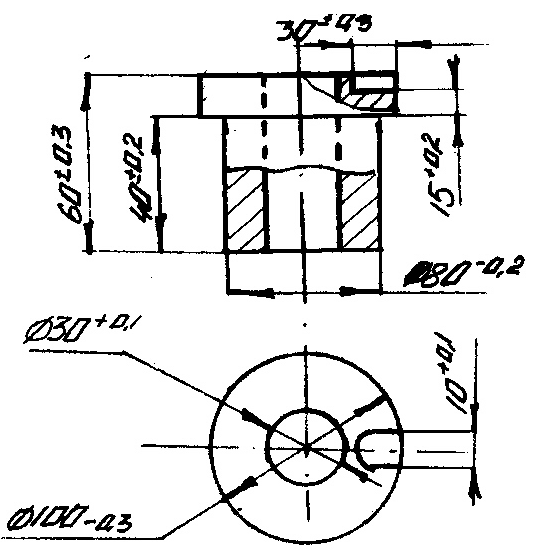

Завдання 24.1. Запропонуйте теоретичну схему базування для фрезерування шпонкового паза в розміри: 10±0,1, 15+0,2, 30±0,3. Визначте похибки базування для запропонованої теоретичної схеми базування. Зробіть висновок про забезпечення точності базування.

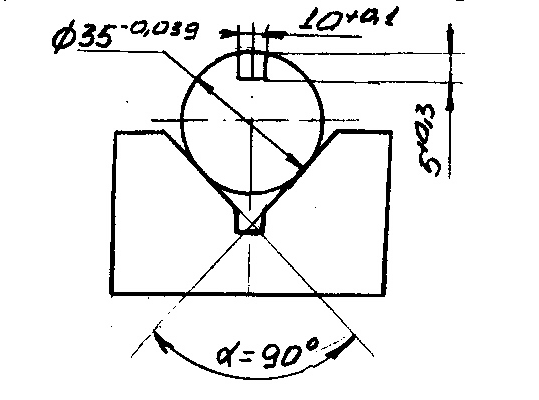

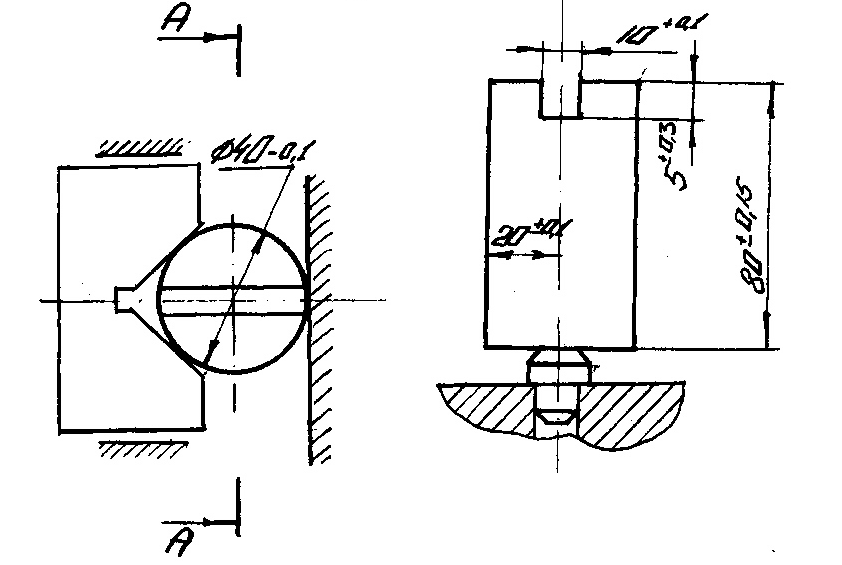

Завдання 25.1. Визначте похибку базування для приведеної схеми базування для обробки паза в розміри: 10+0,1, 20±0,1, 5±0,3. Зробіть висновок про забезпечення точності базування.

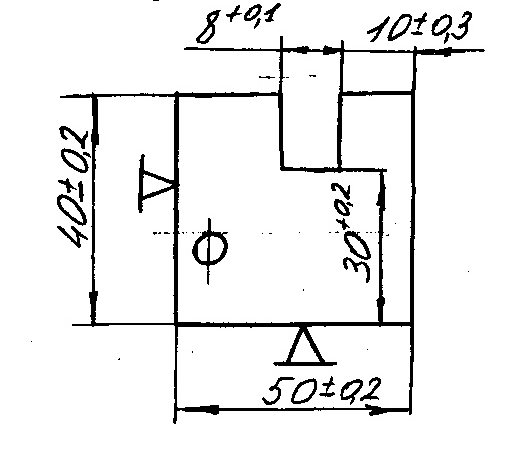

Завдання 26.1. Визначте похибку базування для запропонованої схеми базування при фрезеруванні паза в розмірі: 8+0,1, 10±0,3,30±0,2. Зробіть висновок про забезпечення точності базування.

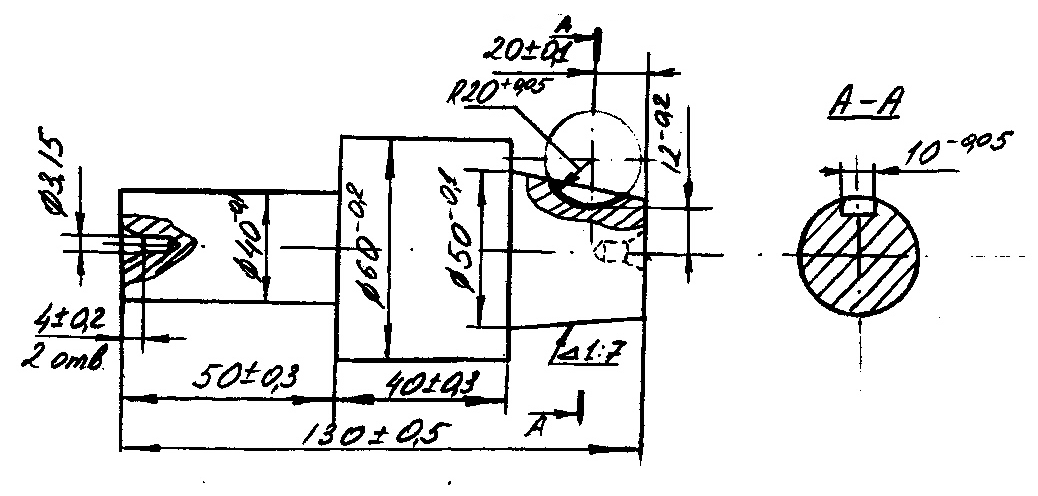

Завдання 27.1. Запропонуйте теоретичну схему базування заготовки при фрезеруванні шпонкового паза в розмірі: R20+0,05, 20±0,1, 12-0,2, 10-0,05. Визначте похибки базування. Зробіть висновок про забезпечення точності базування.

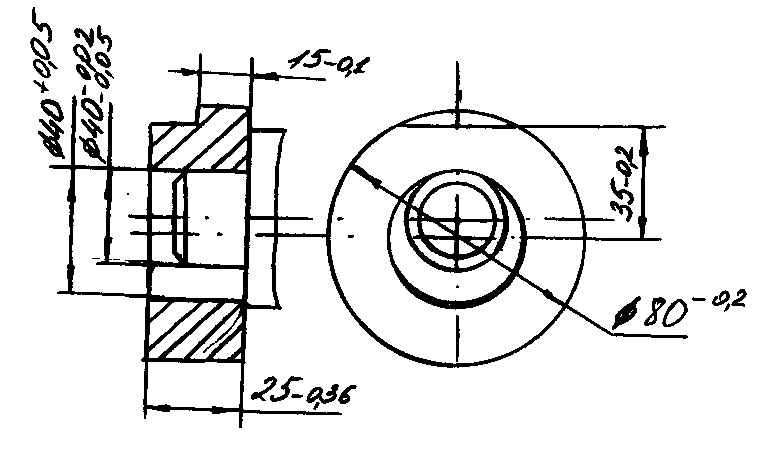

Завдання 28.1. Визначте похибки базування при фрезеруванні уступа в розмірі 15-0,1 і 35-0,2 для приведеної схеми базування. Зробіть висновки про забезпечення точності базування.
З
авдання
29.1.

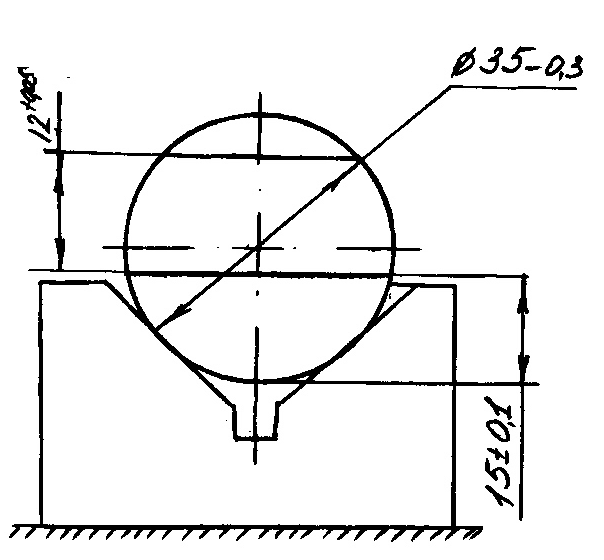

Визначте похибки базування при
фрезеруванні паза в розмірі: 12+0,05,
15±0,1
для
приведеної конструктивної схеми
базування. Зробіть висновок про
забезпечення точності базування.

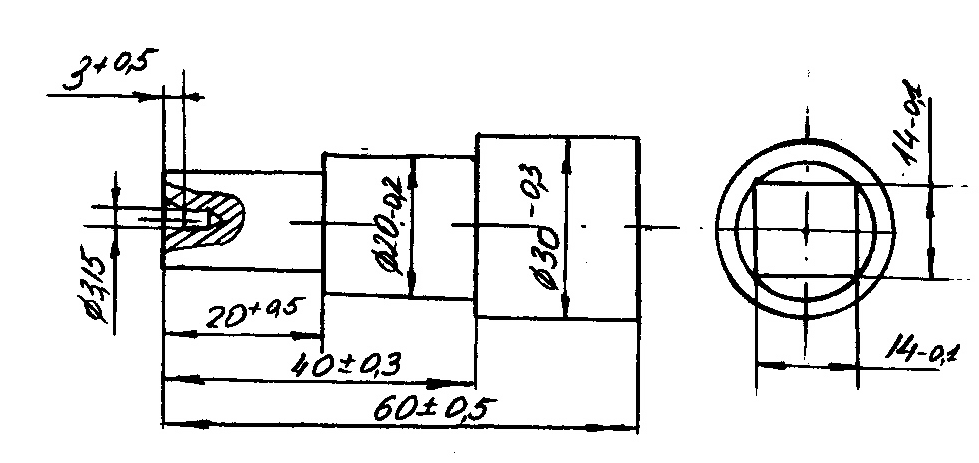

Завдання 30.1. Запропонуйте схему базування заготовки при фрезеруванні квадрата 14х14 на вертикально фрезерному верстаті: мод. 6Р12. Визначте похибку базування і обґрунтуйте забезпечення точності базування для запропонованої схеми базування.
