Методические указания
1. Изучить описание лабораторной работы.
Ответить на контрольные вопросы.
3. Подготовить бланк отчета по лабораторной работе, который должен содержать:
а) название работы;
б) цель работы;
в) таблицу;
г) схему последовательности технологических этапов изготовления полупроводниковых и гибридных ИМС;
д) топологию исследуемой схемы;
е) электрическую схему исследуемой ИМС.
Теоретический материал
Классификационные признаки интегральных микросхем
Интегральные микросхемы могут быть классифицированы по многим признакам. Основными признаками являются следующие:
– вид обрабатываемого сигнала;
– выполняемые аппаратурные функции;
– технология изготовления;
– степень интеграции.
По виду обрабатываемого сигнала ИС подразделяются на следующие классы: аналоговые, цифровые и смешанные.
Аналоговая интегральная микросхема (4) – это интегральная микросхема, предназначенная для преобразования и обработки сигналов, изменяющихся по закону непрерывной функции.
Цифровая интегральная микросхема (4) – это интегральная микросхема, предназначенная для преобразования и обработки сигналов, изменяющихся по закону дискретной функции.
Логические интегральные микросхемы обрабатывают сигнал, изменяющийся дискретно как по уровню, так и по времени. Большинство логических ИС обрабатывают сигналы, имеющие два дискретных значения по уровню, обозначаемые «логический 0» и «логическая 1». Преобразования, осуществляемые над сигналами такого вида, называются логическими операциями. Обычно сообщения, представляющие функцию, приводятся к цифровому виду путем кодирования, определенному уровню сигнала ставятся в соответствии кодовые комбинации, состоящие из «О» и «1».
Логические ИС применяются в системах передачи данных, в электронных АТС, в цифровой телеметрии, в радиотехнических системах и системах многоканальной электросвязи, использующих цифровые методы передачи, а также в вычислительной технике.
Цифровые ИС классифицируются по потребляемой мощности и по быстродействию.
Интегральные микросхемы смешанного типа (4) осуществляют преобразования, при которых состояние входных сигналов может изменяться непрерывно как во времени, так и по уровню, а состояние выходных сигналов – дискретно и наоборот. Интегральные микросхемы такого типа используются в аналого–цифровых преобразователях (АЦП) и цифро–аналоговых преобразователях (ЦАП), предназначенных для систем передачи сообщений с импульсно–кодовой модуляцией (ИКМ) и др.
По функциональному назначению интегральные микросхемы подразделяются на группы и виды (8). Деление на группы соответствует аппаратурной функции, выполняемой конкретной интегральной микросхемой (генераторы, модуляторы, детектор, усилители, фильтры, преобразователи, формирователи, коммутаторы, вторичные источники питания, ЗУ, элементы арифметических и логических устройств и т. д.).
В каждой группе интегральные микросхемы подразделяются по видам, т.е. по конкретному алгоритму работы ИС.
ПРИМЕРЫ
Генераторы гармонических сигналов, генераторы прямоугольных сигналов, генераторы линейно изменяющихся сигналов, генераторы сигналов, специальной формы и т.д.
Преобразователи частоты, преобразователи фазы, преобразователи напряжения и т.д.
Элементы арифметических и логических устройств: регисторы, сумматоры, счетчики, шифраторы, дешифраторы и т.д.
По степени интеграции ИС подразделяются на ИС малого, среднего и большого уровня интеграции. Согласно стандарту предусмотрены следующие определения (4):
степень интеграции ИМС называется показатель степени сложности микросхемы, характеризуемый числом содержащихся в ней элементов и компонентов;
степень интеграции определяется формулой:
K = lgN,
где К – коэффициент, определяющий степень интеграции и округляемый до ближайшего целого числа,
N – число элементов и компонентов, входящих в интегральную микросхему.
ИМС 1 степени интеграции – микросхема, содержащая до 10 элементов и компонентов включительно.
ИМС 2 степени интеграции – микросхема, содержащая до 100 элементов и компонентов включительно,
ИМС 3 степени интеграции – микросхема, содержащая от 100 до 1 000 элементов и компонентов включительно.
ИМС 4 степени интеграции – микросхема, содержащая от 1 000 до 10 000 элементов и компонентов включительно и т.д.
ИМС, содержащие более 100 элементов в корпусе, называются большими интегральными схемами (БИС). Обычно это сложные устройства, в отличие от простых узлов, реализуемых в виде схем малого уровня интеграции.
По технологии изготовления ИМС подразделяются на три класса: полупроводниковые, гибридные и пленочные.
Полупроводниковая ИМС – это микросхема, все элементы которой выполнены в объеме полупроводникового материала, а соединения между элементами выполняются на поверхности полупроводникового материала
Полупроводниковые интегральные микросхемы могут быть выполнены по совмещенной технологии, если часть пассивных элементов формировать в виде пленок на поверхности полупроводникового материала
Гибридные интегральные микросхемы – это интегральные микросхемы, в которых транзисторы, диоды используются как навесные компоненты, а резисторы, конденсаторы формируются в виде пленочных элементов. Соединения внутри схемы делают пленочные. В гибридных интегральных микросхемах могут использоваться навесные конденсаторы и резисторы больших номиналов, а также микроминиатюрные катушки индуктивности.
Выпускаемые чисто пленочные ИС являются пассивными (резистивные делители напряжения, наборы резисторов и конденсаторов). Активные пленочные элементы изготавливаются в настоящее время лишь в лабораторных условиях.
Гибридные и пленочные ИС подразделяются на две группы в зависимости от толщины пленки. Тонкопленочными называют ИС с толщиной пленок до 10 мкм, а толстопленочными – интегральные микросхемы с толщиной пленок свыше 10 мкм.
Условные обозначения интегральных микросхем
Система условных обозначений современных типов интегральных микросхем установлена ОСТ 11073915–80. В основу системы обозначений положен буквенно–цифровой код. Серия интегральных микросхем (4) – совокупность типов интегральных микросхем, которые могут выполнять различные функции, имеют единое конструктивно–технологическое исполнение и предназначены для совместного применения.
Первый элемент – цифра, обозначающая группу интегральной микросхемы по конструктивно–технологическому исполнению:
– 1,5,6,7 – полупроводниковые ИМС;
– 2,4,8 – гибридные;
– 3 – прочие (пленочные, вакуумные, керамические).
Второй элемент – две или три цифры (от 01 до 99 или от 001 до 999), указывающие на порядковый номер разработки данной серии ИМС. Первый и второй элемент образуют серию микросхем.
Третий элемент – две буквы, обозначающие функциональную подгруппу и вид микросхемы.
Вычислительные устройства:
–BE–микро–ЭВМ;
– ВМ – микропроцессоры;
– ВС – микропроцессорные секции;
– ВУ – устройства микропрограммного управления;
– ВР – функциональные расширители;
– ВБ – устройства синхронизации;
– ВН – устройства управления прерыванием;
– ВВ – устройства управления вводом–выводом;
– ВТ – устройства управления памятью;
– ВФ – функциональные преобразователи информации;
– ВА – устройства сопряжения с магистралью;
– ВИ – времязадающие устройства;
– ВХ – микрокалькуляторы;
– ВГ – контроллеры;
– ВК – комбинированные устройства;
– ВЖ – специализированные устройства;
– ВП – прочие.
Генераторы сигналов:
– ГС – гармонических;
– ГГ – прямоугольной формы;
– ГЛ – линейно-изменяющихся;
– ГМ – шума;
– ГФ – специальной формы;
– ГП– прочие.
Детекторы:
– ДА – амплитудные;
– ДИ – импульсные;
– ДС – частотные;
– ДФ – фазовые;
– ДП – прочие.
Запоминающие устройства:
– РМ – матрицы ОЗУ;
– РУ–ОЗУ;
– РВ – матрицы ПЗУ;
– РЕ – ПЗУ (масочные);
– РТ – ПЗУ с возможностью однократного программирования;
– РР – ПЗУ с возможностью многократного электрического перепрограммирования;
– РФ – ПЗУ с ультрафиолетовым стиранием и электрической записью информации;
– РА – ассоциативные запоминающие устройства;
– РЦ – запоминающие устройства на ЦМД;
– РП–прочие.
Источники вторичного питания:
– ЕМ – преобразователи;
– ЕВ – выпрямители;
– ЕН – стабилизаторы напряжения непрерывные;
– ЕТ – стабилизаторы тока;
– ЕК – стабилизаторы напряжения импульсные;
– ЕУ – устройства управления импульсными стабилизаторами напряжения;
– ЕС – источники вторичного питания;
– ЕП – прочие.
Коммутаторы и ключи: –КТ–тока;
– КН – напряжения;
– КП – прочие.
Логические элементы:
–ЛИ–И;
–ЛЛ–ИЛИ;
–ЛН–НЕ;
–ЛС–И–ИЛИ:
–ЛА–И–НЕ;
–ЛЕ–ИЛИ–НЕ;
–ЛР–И–ИЛИ–НЕ;
– ЛК – И–ИЛИ–НЕ (И–ИЛИ);
– ЛМ–ИЛИ–НЕ(ИЛИ);
– ЛБ–И–НЕ/ИЛИ–НЕ;
– ЛД – расширители;
– ЛП – прочие.
Многофункциональные устройства:
– ХА – аналоговые;
– ХЛ – цифровые;
– ХК – комбинированные;
– ХМ – цифровые матрицы;
– ХИ – аналоговые матрицы
– XT – комбинированные матрицы;
– ХИ – прочие.
Модуляторы:
– МА – амплитудные;
– МИ – импульсные;
– МС – частотные;
– МФ – фазовые;
– МП – прочие.
Наборы элементов:
– НД – диодов;
– НТ – транзисторов;
– HP – резисторов;
– НЕ – конденсаторов;
– НК – комбинированные:
– НФ – функциональные;
– НП – прочие.
Преобразователи:
– ПС – частоты;
– ПФ – фазы;
– ПД – длительности (импульсов);
– ПН – напряжения;
– ПМ – мощности;
– ПУ – уровня (согласователи);
– ПЛ – синтезаторы частоты;
– ПЕ – делители частоты аналоговые;
– ПЦ – делители частоты цифровые;
– ПА – цифро-аналоговые;
– ПВ – аналого–цифровые;
– ПР – код–код;
– ПП – прочие.
Триггеры:
– ТЛ – Шмитта;
ТД – динамические;
ТТ–Т–тригтер;
– ТР – RS–триггер;
– ТМ – D–тригтер;
– ТВ – Ж–триггер:
– ТК – комбинированные;
– ТП – прочие.
Усилители:
– УТ – постоянного тока;
– УИ – импульсные:
– УЕ – повторители;
– УВ – высокой частоты;
– УР – промежуточной частоты;
– УН – низкой частоты;
– УК – широкополосные;
– УЛ – считывания и воспроизведения;
– УМ – индикации;
– УД – операционные;
– УС – дифференциальные;
– УП – прочие.
Устройства задержки:
– БМ – пассивные;
– БР – активные;
– БП – прочие.
Устройства селекции и сравнения:
– СА – амплитудные;
– СВ – временные;
– СС – частотные;
– СФ – фазовые:
– СП – прочие.
Фильтры:
– ФВ – верхних частот;
– ФН – нижних частот;
– ФЕ – полосовые;
– ФР – режекторные;
– ФП – прочие.
Формирователи:
– АГ – импульсов прямоугольной формы;
– АФ – импульсов специальной формы;
– АА – адресных токов;
– АР – разрядных токов;
– АП – прочие.
Фоточувствительные устройства с зарядовой связью:
– ЦМ – матричные;
– ЦЛ – линейные;
– ЦП – прочие.
Цифровые устройства:
– ИР – регистры;
– ИМ – сумматоры;
– ИЛ – полусумматоры;
– ИЕ – счетчики;
– ИД – дешифраторы;
– ИК – комбинированные;
– ИВ – шифраторы;
– ИА – арифметико-логические устройства;
– ИП – прочие.
Четвертый элемент – число, обозначающее порядковый номер разработки микросхемы в серии. В обозначение также могут быть введены дополнительные символы (от А до Я), определяющие допуски на разброс параметров микросхем и т.п. Перед первым элементом обозначения могут стоять следующие буквы:
– К – для аппаратуры широкого применения;
– Э – на экспорт (шаг выводов 2,54 и 1,27 мм);
– Р – пластмассовый корпус второго типа;
– М – керамический, металло- или стеклокерамический корпус второго типа;
– Е – металлополимерный корпус второго типа;
– А – пластмассовый корпус четвертого типа;
– И – стеклокерамический корпус четвертого типа;
– Н – кристаллоноситель.
Для бескорпусных интегральных микросхем перед номером серии может добавляться буква Б, а после нее, или после дополнительного буквенного обозначения через дефис указывается цифра, характеризующая модификацию конструктивного исполнения:
1–е гибкими выводами;
2–е ленточными выводами;
3–е жесткими выводами;
– на общей пластине (неразделенные);
– разделенные без потери ориентировки (например, наклеенные на пленку); 6–е контактными площадками без выводов (кристалл).

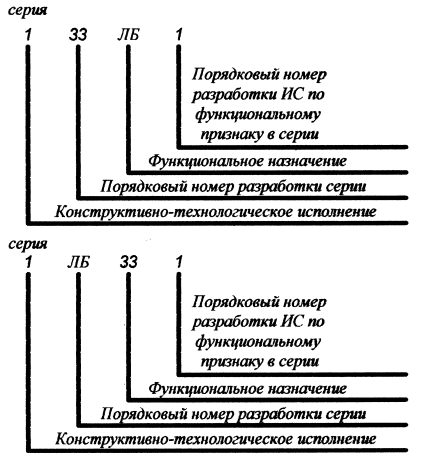

Пример условного обозначения ИС приведен на рис. 1.
Примеры условных обозначений функционального назначения приводятся в работе [8].
ПРИМЕРЫ: ГС – генераторы гармонических сигналов, ГФ – генераторы специальной формы, МА – модулятор амплитудный, МИ – модулятор импульсный. Интегральные микросхемы, выпущенные до 1973 года, имеют несколько другое обозначение (второй и третий элементы меняются местами (например: 1ЛБ331)).
Рис. 1. Примеры построения условного обозначения типа интегральной микросхемы
