1.17.2 Мусоропроводы, их конструктивное решение и месторасположение в здании. Санитарно-технические кабины

Мусоропровод — это вертикальная шахта, используемая для удаления бытовых отходов. Жилые дома высотой более четырех этажей оборудуют мусоропроводами, размещенными в лестничных клетках. Основные элементы мусоропровода (а): вертикальный ствол, собираемый из асбестоцементных труб, соединенных муфтами (б); приемные клапаны, поэтажно закрепленные хомутами к стволу мусоропровода (г); мусоросборочный бункер, имеющий задвижку, перекрывающую ствол мусоропровода во время разгрузки; вентиляционная труба с дефлектором, завершающая мусоропровод и выходящая поверх крыши.

В ряде современных зданий ствол и приемный клапан мусоропровода (б) объединены с объемным блоком лифтовой шахты.

Мусоропровод

а — общий вид; б — ствол мусоропровода, объединенный с лифтовой шахтой; в —муфта в стыке ствола; г —крепление приемного клапана к стволу мусоропровода; д — расположение мусоросборочной камеры; 1 — контейнер для мусора; 2 —напольный бункер с задвижкой; 3 — ствол мусоропровода; 4 - приемный клапан; 5 — муфта в местах стыков; 6 — вентиляционная труба с дефлектором; 7 — мусоропровод; 8 — вентиляционный канал; 9 — заделка паклей; 10—зачеканка раствором; 11 — хомуты; 12 — мусоросборочная камера; 13 — вход в здание

Мусоропровод собирают на строительной площадке из типовых заводских деталей. Для герметизации стыков используют резиновые прокладки или паклю. Очистку ствола ведут через отверстия в местах снятых клапанов.

Мусоросборочную камеру размещают в изолированном помещении под стволом мусоропровода, рядом со входом в лестничную клетку.

Санитарно-технические кабины — это объемные железобетонные элементы с установленным оборудованием.

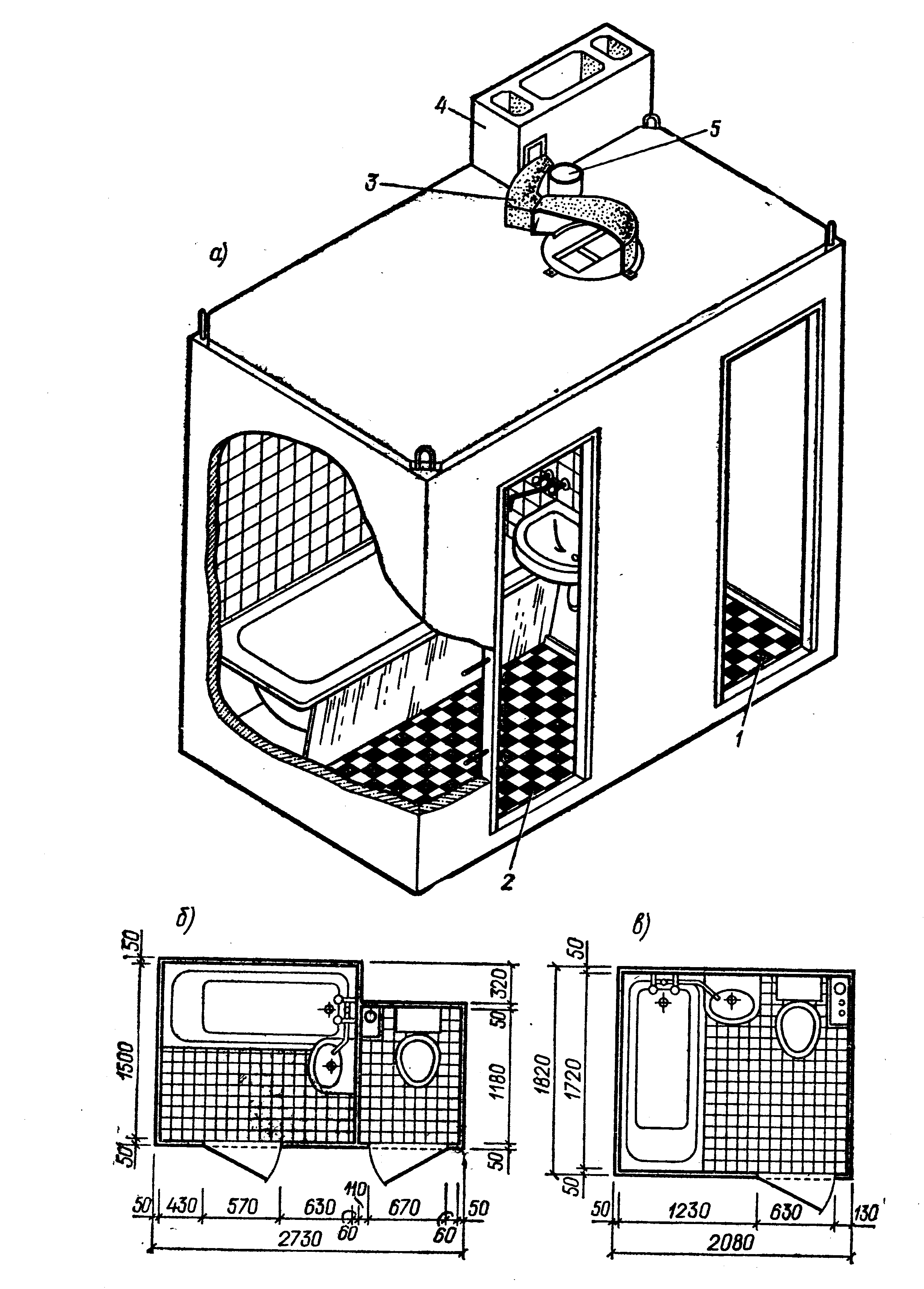

а — общий вид; б, в — план соответственно раздельных и совмещенных кабину 1 — туалет; 2 — ванная; 3 — вентиляционный поворотный патрубок над отверстием кабины; 4 — вентиляционный блок; 5 — выпуск канализационного стояка

Стены кабин на высоту до 1,8 м облицованы керамической плиткой и окрашены масляной краской. Вентиляция санитарно-технических кабин происходит через отверстие в потолке, соединенное коробом из листовой стали с вентиляционным блоком. Зазор между кабиной и потолком закрывают щитком из доски.

По планировочным признакам санитарно-технические кабины могут быть раздельными — для двух-трехкомнатных квартир; совмещенными — для однокомнатных квартир. В санитарно-технических кабинах раздельного и совмещенного типов предусмотрено место для установки стиральных машин.

1.17.3 Конструктивное решение лифтовых шахт

Лифты — это стационарные подъемники периодического действия в многоэтажных зданиях, используемые для поднятия людей и грузов. В зависимости от назначения их подразделяют на пассажирские, грузопассажирские и грузовые.

Строительная часть лифта включает шахту, монтируемую из объемных железобетонных элементов – верхних, средних и нижних блоков, образующих жесткую и огнестойкую конструкцию, или из монолитного железобетона толщиной не менее 100 мм. В кирпичных зданиях допускается применение лифтовых шахт из кирпича толщиной не менее 120 мм (обычно 380 мм). Внизу шахты устраивают приямок (углубление) для размещения упоров, а также осмотра и ремонта кабины лифта. Шахта в уровне каждого этажа имеет двери. Машинное отделение с установленной электрической лебедкой размещается над шахтой лифта.

1 — приямок; 2 — стенка шахты; 3 — дверь шахты; 4 — машинное отделение; 5 —кабина лифта

Шахты и помещения машинных отделений лифтов должны ограждаться стенами и перекрытиями из несгораемых материалов с пределом огнестойкости не менее 1 ч.

Фундаменты под шахту лифта устанавливают в виде массивной железобетонной плиты, отделенной в целях звукоизоляции от примыкающих фундаментов стен или колонн здания зазорами не менее 20 мм.

Устойчивость шахты от действия горизонтальных сил обеспечивается поэтажным креплением на сварке закладных деталей к смежным конструкциям перекрытий, стен или каркаса здания.

Планы шахты лифта

I – план непроходной шахты с задним расположением противовеса; II – план непроходной шахты лифта с боковым расположением противовеса; III – план проходной шахты лифта; 1 – противовес; 2 – ограждение шахты лифта; 3 - кабина

В 6—9-этажных домах устанавливают один лифт, в 10—12-этажных — два лифта грузоподъемностью 3,2 кН, в 13—16-этажных — пассажирский и грузопассажирский лифты грузоподъемностью 3,2 и 5,0 кН.

В торговых, лечебных и других общественных зданиях устанавливают грузовые лифты. Их количество и грузоподъемность зависят от функциональных особенностей здания. Шахты грузовых лифтов устраивают из объемных железобетонных элементов, кирпича или они представляют собой стальной каркас, обшитый листовой сталью. Машинное отделение грузовых лифтов размещают над шахтой. Грузоподъемность лифтов 5—50 кН.
