Тема 1.14 Здания из объемно-пространственных блоков
План
1.14.1 Понятие об объемно-пространственных блоках, их классификация
1.14.2 Конструктивные схемы зданий из объемно-пространственных блоков
1.14.3 Конструктивные решения стыков
1.14.1 Понятие об объемно-пространственных блоках, их классификация
Объемными блоками называют крупные железобетонные коробки, представляющие отдельные помещения или квартиры и изготовляемые в заводских условиях. При изготовлении блоков в заводских условиях выполняют также все работы по отделке и внутреннему оборудованию помещений.
Классификация:
1) по способу изготовления:
а) сборные, состоящие из отдельных элементов – панелей. Их делят на каркасные, состоящие из стоек и ригелей каркаса, навесных панелей и плит пола, а также бескаркасные, которые собирают из отдельных панелей и соединяют между собой с помощью сварки закладных деталей;
б) монолитные условно носят названия: «колпак» в виде перевернутой вниз коробки, к которой присоединяют плиту пола; «стакан» - ячейка, накрываемая сверху потолочной плитой; «лежачий стакан» - ячейка с отсутствующей передней панелью, куда вставляется наружная панель;
2) По назначению:
а) блок – комната;
б) кухонно-санитарный блок;
в) лестничный блок;
г) кровельный блок.
1.14.2 Конструктивные схемы зданий из объемно-пространственных блоков
По конструктивной схеме дома из объемных блоков условно подразделяют на типы:
1) блочные состоят из отдельных блоков, устанавливаемых рядом и друг на друга. Эта схема наиболее индустриальна. Недостатком является наличие двойных внутренних стен и перекрытий.
2) панельно-блочные – наряду с блоками применяют панели, которые позволяют получать однослойные стены.
3) каркасно-блочные здания представляют собой сочетание каркаса из стоек и ригелей и объемных блоков, опирающихся на каркас. Для зданий этой схемы характерным является увеличение числа монтажных элементов.
1.14.3 Конструктивные решения стыков
Характер статической работы блоков и их конструкции зависит от способа опирания блоков друг на друга. Применяют следующие способы опирания объемных блоков:
а) по четырем углам б) по двум коротким сторонам:
в) по двум длинным сторонам; г) по периметру:
Сопряжения объемных блоков здания с несущими поперечными стеновыми панелями (опирание по двум длинным сторонам) и самонесущими продольными (наружными и внутренними) панелями осуществляются следующим образом.

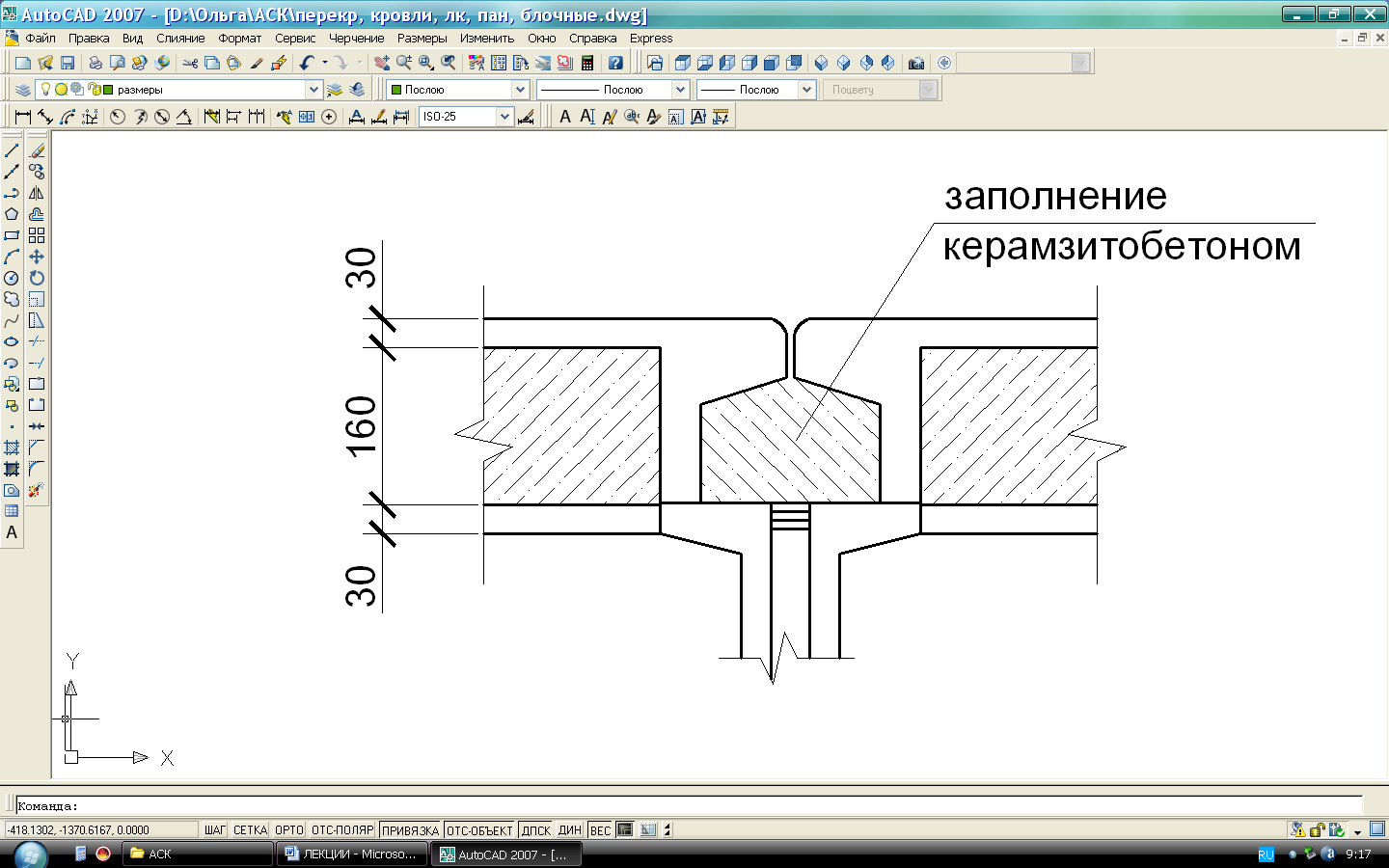

Узел сопряжения поперечных несущих стен и покрытий
Узел сопряжения внутренних поперечных и продольных несущих стен
Узел сопряжения наружных стен и внутренних панелей
Блоки между собой крепят с помощью сварки закладных деталей.
Под объемно-блочные здания чаще всего устраивают столбчатые сборные фундаменты.
