Контрольные вопросы
Укажите цель и порядок выполнения работы.
Перечислите геометрические параметры метрической резьбы.
Какие слагаемые составляют момент завинчивания, создаваемый ключом?
Как зависит допускаемая сила затяжки от диаметра резьбы?
Поясните конструкцию экспериментальной установки для испытания болта.
В чем заключается разница при проведении испытания болта с вкладышем и с шарикоподшипником?
Какой подшипник используется в конструкции установки?
Укажите назначение индикатора часового типа в экспериментальной установке.
С какой целью в конструкции экспериментальной установки применяется упорный подшипник?
Укажите назначение динамометрического ключа.
Как зависит сила затяжки от момента на ключе?
Как зависит коэффициент трения на торце гайки от силы затяжки?
Поясните характер зависимости коэффициента трения в резьбе гайки от силы затяжки.
Укажите алгоритм использования тарировочной характеристики динамометрической пружины при проведении испытаний.
Перечислите средства измерений, используемые при выполнении лабораторной работы.
МИНОБРНАУКИ РОССИИ
Вологодский государственный технический университет
Лабораторный практикум
по дисциплине: детали машин
и основы конструирования
ОТЧЕТ
по лабораторной работе № 3
ИССЛЕДОВАНИЕ ТРЕНИЯ В КЛЕММОВОМ СОЕДИНЕНИИ СО СТУПИЦЕЙ, ИМЕЮЩЕЙ ПРОРЕЗЬ
Выполнил(и): студент(ы)__________________
__________________
__________________
__________________
группа__________________
Руководитель:
преподаватель__________________
Отметка о зачете:
__________________________________
дата
20____/ ____ Учебный год
Цель и задачи лабораторной работы

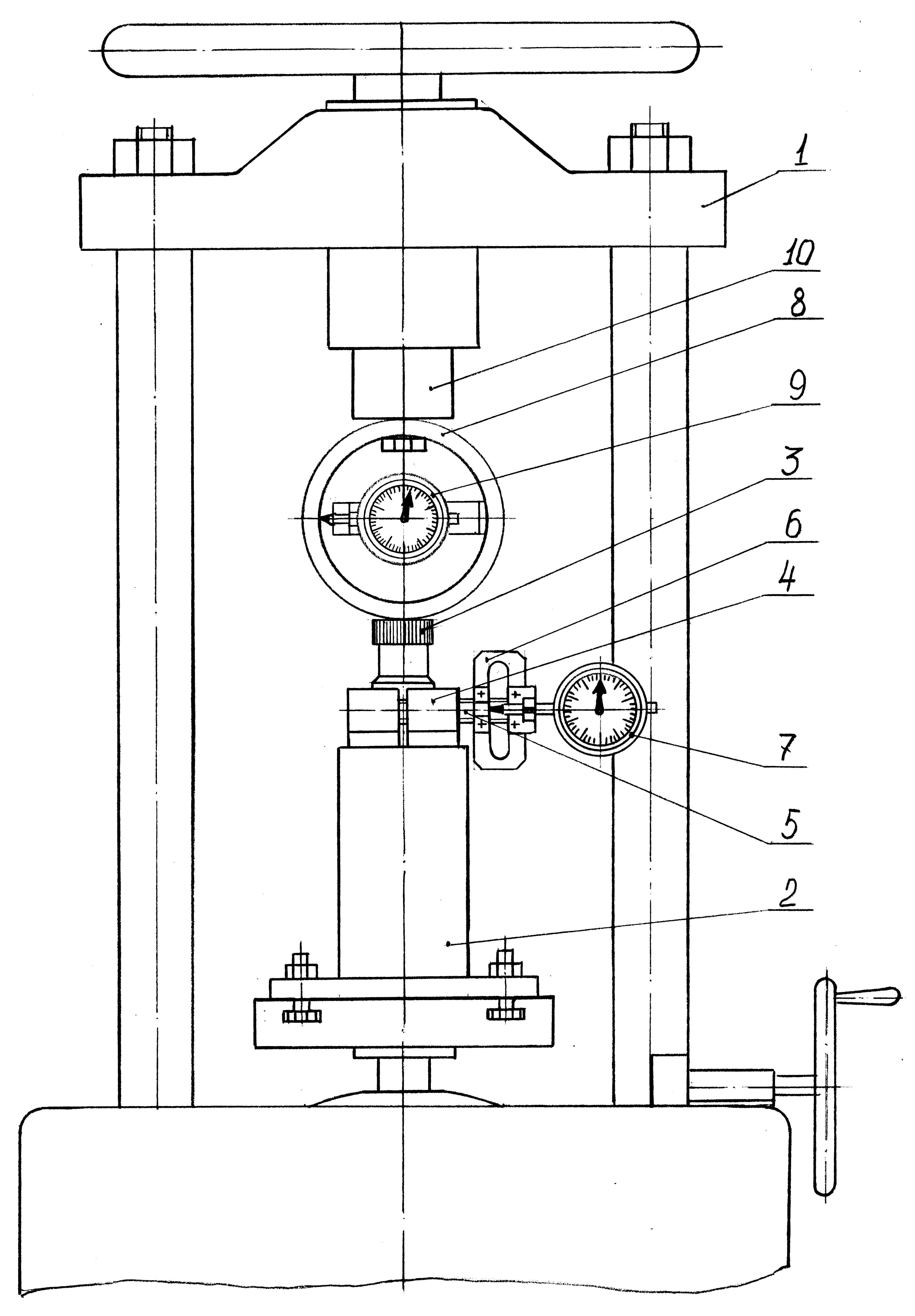

Общий вид экспериментальной установки
1 - винтовой пресс; 2 – подставка; 3 – стержень; 4 - разрезная ступица (клемма); 5 – болт; 6 - динамометрическая скоба; 7, 9 – индикаторы часового типа; 8 - динамометрическое кольцо; 10 - ползун.
Характеристика клеммового соединения
-
Наименование параметра
Обозначение и размерность
Численное значение
Диаметр стержня
d/, мм
Диаметр отверстия клеммы
d//, мм
Длина клеммы
l, мм
Средний первоначальный зазор (или натяг)
d/ - d//, мм
Наружный диаметр резьбы болта
d, мм
Шаг резьбы
p, мм
Внутренний диаметр резьбы
d1, мм
Средний диаметр резьбы
d2, мм
Допускаемое напряжение
[p], МПа
Допускаемая сила затяжки болта
[Fзат], Н
Среднее удельное давление на поверхности стыка
P, МПа
Коэффициент трения
f
