Приложение п3. Перечень элементов к принципиальной схеме рис 3.16.
Наименование
A
VD1
VT1
VT2
С1,С2
С3
С4
D1
D2
D3,D3
D5 D6 D7
XS5,XP6
R1,R2 R3
Максимов
Давыдова
Т
Р620.468228.003ПЭ
11
2 1 1
1 1 2 1
2
2 1
Диоды КД503А
Транзисторы КТ805А КТ342В
Конденсаторы К10-5В-10мФ5%-25Вт К10-5В-10мкФ5%-25Вт К10-5В-100мкФ5%-25Вт
Микросхемы
К561
РУ2 АТ89с1051 XX1002Q4 HMC636
ST-89 ГК153УН К561ЛА7
Разъемы ГРПМ1
Резисторы МЛТ-0.125-560Ом
5% МЛТ-0.125-1кОм
5%
Примечание
Кол.
Поз. обозначение
Зона
Перечень
элементов
1
2
Передающий модуль
R4,R6
R5
R7
R8
R9
Р1
Максимов
Давыдова
Т
Р620.468228.003ПЭ
2
1
1
1
1
1
Примечание
Кол.
Поз. обозначение
Передающий
модуль
Перечень
элементов
2
2Наименование
Резисторы
МЛТ-0.125-1МОм
5%
МЛТ-0.125-20кОм
5%
МЛТ-0.125-12кОм
5%
МЛТ-0.125-470кОм
5%
МЛТ-0.125-200кОм
5%
Реле
РС4524202
Зона

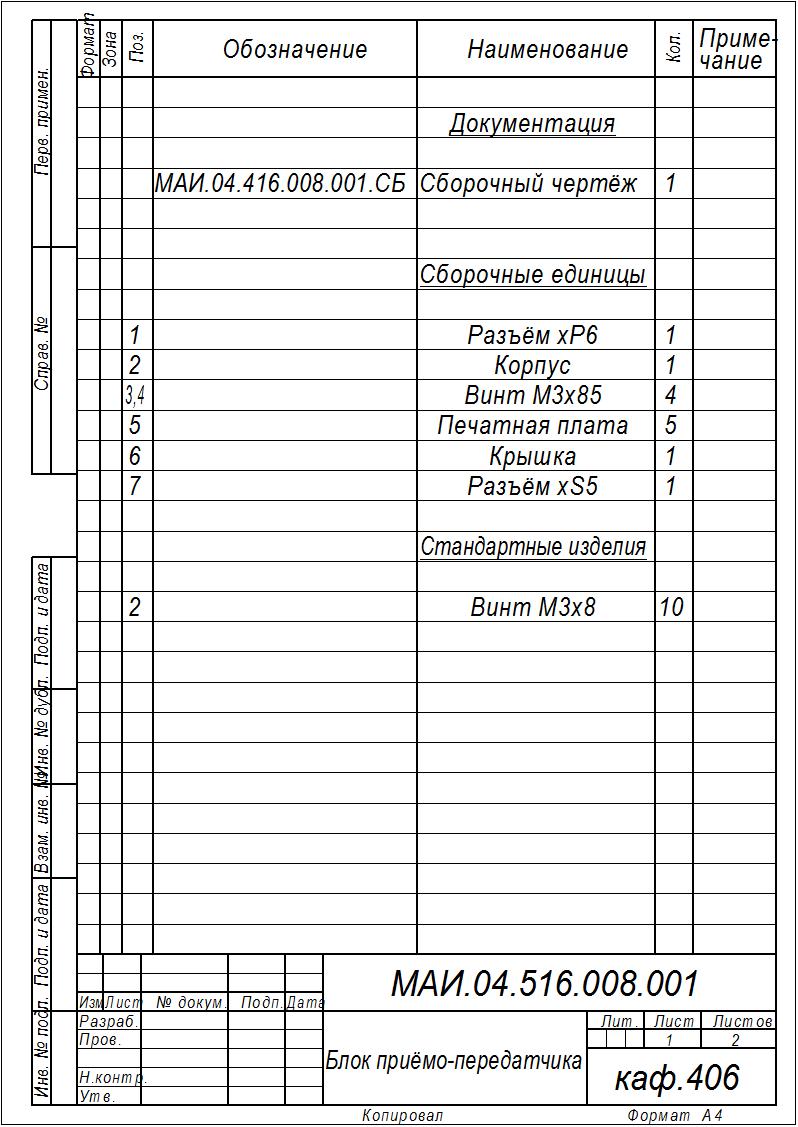

Приложение П4. Спецификация к сборочному чертежу (рис. 3.20).
Приложение П5. Микросхемы Генераторов. |
||||||
Микросхема |
Диапазон рабочих частот |
Напряжение питания (Uпит), В |
Неточность частоты, % |
Интервал рабочих теператур, °С |
Тип корпуса |
Примечания |
ГК32-ТК |
2.5 - 10 МГц |
9,00 |
– |
-60..+85 |
DIL-14 |
термокомпенсированный |
ГК21-ТК-М |
2 - 30 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
термокомпенсированный |
ГК154-П-А |
0,02 - 30,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Тактовый |
ГК154-П-Б |
0,4 - 105,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Тактовый |
ГК154-П |
2,0 - 100,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Аналоговый |
ГК154-С |
8,0 - 150,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Аналоговый |
ГК154-Т |
2,0 - 105,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Тактовый |
ГК163 |
10 - 800,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Аналоговый |
ГК163-А |
10 - 800,0 МГц |
5,00 |
– |
-60..+85 |
DIL-14 |
Аналоговый |
ГК163М |
80 - 800,0 МГц |
5,00 |
– |
-60..+85 |
155.15-2. |
Аналоговый |
ГК164-П-А |
0,06 - 25,0 МГц |
5,00 |
– |
-60..+85 |
DIL-8 |
Тактовый |
ГК164-П-Б |
10,0 - 40,0 МГц |
5,00 |
– |
-60..+85 |
DIL-8 |
Тактовый |
LTC1799 |
1кГц - 33МГц |
2,7 - 6,00 |
0,06 |
- |
SOT-23 |
Аналоговый |
LTC6900 |
1кГц - 20МГц |
2,7 - 6,00 |
0,10 |
- |
SOT-23 |
Аналоговый |
LTC6902 |
5кГц - 20МГц |
2,7 - 6,00 |
0,10 |
- |
MSOP-10 |
Аналоговый |
LTC6903 |
1кГц - 68МГц |
2,7 - 6,00 |
0,40 |
- |
MSOP-8 |
Аналоговый |
LTC6904 |
1кГц - 68МГц |
2,7 - 6,00 |
0,40 |
- |
MSOP-8 |
Аналоговый |
LTC6905 |
17…170МГц |
2,7 - 6,00 |
0,80 |
- |
SOT-23 |
Аналоговый |
LTC6905-100 |
100 / 50 / 25МГц |
2,7 -5,50 |
0,80 |
- |
SOT-23 |
Аналоговый |
LTC6905-133 |
133/66,7/33,3МГц |
2,7 -5,50 |
0,80 |
- |
SOT-23 |
Аналоговый |
LTC6905-80 |
80 / 40 / 20МГц |
2,7 -5,50 |
0,80 |
- |
SOT-23 |
Аналоговый |
LTC6905-96 |
96 / 48 / 24МГц |
2,7 -5,50 |
0,80 |
- |
SOT-23 |
Аналоговый |
LTC6906 |
10кГц - 1МГц |
2,25 - 5,50 |
0,03 |
- |
SOT-23 |
Аналоговый |
Приложение П6. Микросхемы генераторов управляемых напряжением. |
||||||||
Микросхема |
Диапазон рабочих частот, МГц |
Напряжение питания (U пит,), В |
Потребляемый ток (I пит), мА |
Управляющее напряжение (Uупр), В |
Изменения крутизны управления частотой, МГц/В |
Выходная мощность (Pвых), мВт |
Диапазон рабочих температур, °С |
Тип корпуса |
ГК23-УН |
5 - 30 |
5,0 |
5 |
1,50 - 12,00 |
- |
- |
-60...85 |
DIL-14 |
ГК151-УН-А |
2 - 105 |
5,0 |
10 - 48 |
1,50 - 12,00 |
- |
- |
-60...85 |
DIL-14 |
ГК151-УН-Б |
0,02 - 30 |
5,0 |
5 - 20 |
1,50 - 12,00 |
- |
- |
-60...85 |
DIL-14 |
ГК162-УН |
0,4 - 105 |
5,0 |
5 - 20 |
1,50 - 12,00 |
- |
- |
-60...85 |
DIL-14 |
ГК152-УН |
0,06 - 25 |
5,0 |
5 - 20 |
1,50 - 12,00 |
- |
- |
-60...85 |
DIL-8 |
JCOS-175LN |
125 - 175 |
10,0 |
25 |
1,00 - 17,00 |
3,5 |
2,344 |
-10…85 |
Mini-Circuits |
JTOS-25 |
12,5 - 25 |
12,0 |
20 |
1,00 - 11,00 |
1 - 4 |
6,310 |
-10…85 |
Mini-Circuits |
JTOS-300P |
148 - 174 |
12,0 |
20 |
0 - 5,00 |
7 - 10 |
10,000 |
-10…85 |
Mini-Circuits |
M3500-0613 |
650 - 1300 |
12,0 |
22 |
0 - 20,00 |
20 - 60 |
7,000 |
-10…85 |
Micronetics |
MAX2753 |
2400 - 2500 |
5,0 |
8,6 |
0 - 3,00 |
150 |
0,160 |
-10…85 |
Maxim |
POS-150 |
75 - 150 |
12,0 |
20 |
1,00 - 18,00 |
4 - 7 |
10,000 |
-10…85 |
Mini-Circuits |
POS-500W |
250 - 500 |
12,0 |
25 |
1,00 - 16,00 |
17 - 23 |
10,000 |
-10…85 |
Mini-Circuits |
POSA-138 |
118 - 138 |
12,0 |
25 |
1,00 - 16,00 |
2,3 |
3,162 |
-10…85 |
Mini-Circuits |
V585ME07 |
1100 - 2100 |
10,0 |
15 |
1,00 - 20,00 |
67 |
1,600 - 3,200 |
-40...80 |
MINI-14S-LOW |
V585ME46 |
1000 - 2000 |
10,0 |
15 |
1,00 - 20,00 |
79 |
1,600 - 3,200 |
-40…85 |
MINI-14S-L |
V586ME10 |
1350 - 2400 |
10,0 |
16 |
0,50 - 14,50 |
68 |
1,600 - 2,600 |
-30...70 |
MINI-14S-L |
V600ME10 |
1600 - 3200 |
5,0 |
35 |
0,50 - 20,00 |
112 |
1,600 - 10,000 |
-20...70 |
MINI-16-L |
V608ME06 |
1900 - 2270 |
12,0 |
15 |
2,00 - 10,00 |
61 |
2,000 - 5,000 |
-40...70 |
MINI-14H |
V610ME03 |
1900 - 2140 |
9,0 |
31 |
1,00 - 8,00 |
60 |
1,600 - 10,000 |
-40...75 |
MINI-14H |
V674ME25 |
1820 - 2480 |
10,0 |
13 |
0,50 - 9,50 |
115 |
2,000 - 2,600 |
0... 70 |
MINI-14H |
VC0191-2750U |
2700 - 2750 |
3,0 |
7 |
0,80 - 2,40 |
50 - 80 |
0,500 |
-10…85 |
Sirenza |
ZOS-1025 |
685 - 1025 |
12,0 |
140 |
1,00 - 16,00 |
30 |
6,310 |
-10…85 |
Mini-Circuits |
