3.2.2. Структурная схема передатчика службы спасения.
Структурная схема маркерного передатчика службы спасения [1, 2], работающего с цифровым сигналом на частоте 824 МГц с выходной мощностью 1,2 Вт, показана на рис. 3.12.
Рис. 3.12. Структурная схема маркерного передатчика.
В качестве возбудителя используется перестраиваемый задающий генератор ЗГ – JC0S820WLN, рабочая частота которого устанавливается при помощи управляющего напряжения UУ. Амплитудная импульсная модуляция ЗГ осуществляется путем изменения напряжения питания генератора в соответствии с импульсным модулирующим напряжением UМ, подаваемым на вход «напряжение питания» с выхода мультиплексора МПЛ К155КП5. Модулирующее напряжением UМ формируется кодером, составленным из 4-х микросхем (МПЛ, ПЗУ, СЧИ, ГТИ) и представляет собой периодически повторяющуюся последовательность видеоимпульсов, кодирующую кодом Морзе международный сигнал бедствия «SOS» [1, 2].
Параметры микросхема приведены в таблицах П5-П13 приложения П2, УГО – в справочниках [31, 33, 37, 38].
3.2.3. Структурные схемы транзисторных передатчиков.
Структурные схемы транзисторных передатчиков приведены на рис. 3.13, 3.14.
Для транзисторных радиопередатчиков характерно покаскадное распределение функциональных преобразований процесса формирования радиосигнала и отсутствие интегральных многофункциональных элементов, таких как, например, синтезатор частот, запоминающее устройство, объединяющих несколько активных и пассивных элементов. При этом каждый каскад содержит один активный элемент – транзистор, и структуру передатчика удобно представлять функционально-структурной схемой, примеры которых показаны на рис. 3.13, 3.14.
На рис. 3.13 приведена схема транзисторного передатчика с балансно-амплитудно модулированным (БАМ) сигналом, работающего на частоте 70 МГц с выходной мощностью 0,25 Вт.
Рис. 3.13. Структурная схема транзисторного передатчика с БАМ сигналом.
Здесь для каждого элемента схемы указано его функциональное назначение (ЗГ – задающий генератор, УЧ – умножитель частоты, БМ – балансный модулятор, УМ – усилитель мощности, ПФ – полосовой фильтр), марка – тип транзистора (ГТ-311, КТ-610), частота и мощность выходного сигнала, коэффициент передачи по мощности КР. Указанные параметры рассчитаны согласно [2, 7, 39 ]. Балансный модулятор, делитель и сумматор мощности и полосовой фильтр выполнены в виде микросборки на гибридной интегральной схеме [5, 21].
На рис. 3.14 приведена структурная схема транзисторного передатчика с аналоговым АМ сигналом на частоте 810 МГц с выходной мощностью 3,4 ВТ.

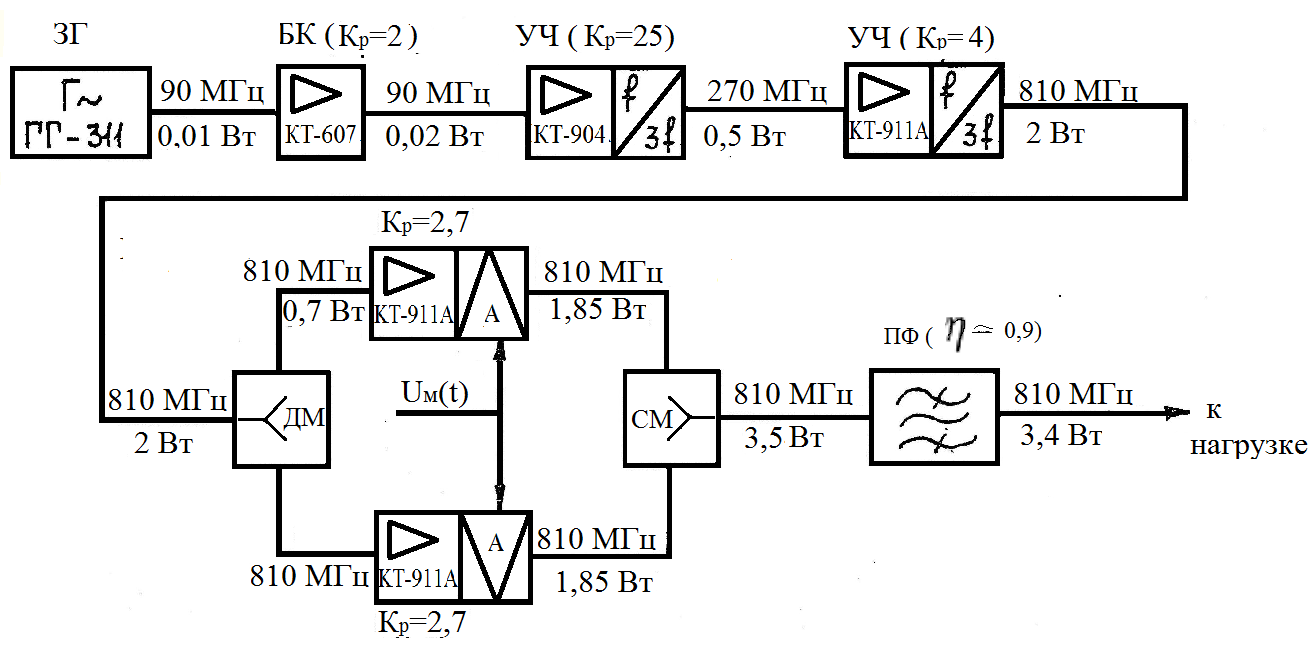

Рис. 3.14. Функционально-структурная схема транзисторного радиопередатчика.
Здесь возбудитель образован задающим генератором –3Г на транзисторе ГТ-311, буферным каскадом-БК на транзисторе КТ-607, двухкаскадным умножителем частоты – УЧ на транзисторах КТ-904 и КТ-911А. Выходной усилитель мощности выполнен по схеме сложения мощности двух идентичных усилителей на транзисторах КТ-911А, работающих в режиме амплитудной модуляции [2]. Напряжение возбуждения подается на вход усилителей при помощи пассивного делителя мощности – ДМ; выходное напряжение подается в нагрузку при помощи сумматора мощности – СМ и полосового фильтра ПФ. Модулирующее напряжение UМ(t) подается на базу транзисторов КТ-911А с выхода модулятора, не показанного на рис. 3.14.
