Государственное образовательное учреждение

высшего профессионального образования

" САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"

_{Кафедра Машиноведение и детали машин}

О Т Ч Е Т

по лабораторной работе

"Изучение конструкции червячного редуктора"

Группа: №3046/20

Студент: Волков А. А.

Преподаватель: Бреки А. Д.

Санкт-Петербург

2012

Т а б л и ц а 1

Габаритные и присоединительные размеры редуктора

Параметры	Обозначение	Численные значения
Габаритные размеры, мм: – длина – ширина – высота – длина масломерной иглы	L B H h	262 200 224 165
Присоединительные размеры быстроходного вала: – диаметр, мм – длина, мм – вылеты, мм – конусность – ширина шпонки, мм – высота шпонки, мм – Размер Вала, мм	dб l1б lб L3 bб hб tб	22 38 50 148 4 4 17
Присоединительные размеры тихоходного вала, мм – диаметр – длина – вылет – ширина шпонки – высота шпонки – Размер Вала	dт lт L1 bт hт tт	28 41 105 8 6 23
Вспомогательные размеры	Н2 Н3	71 148
Расстояние от опорной поверхности редуктора: – до оси червяка – до оси колеса – межосевое расстояние	Н1 Н1 + аw аw	82 147 65
Толщина лапы	B4	5
Размеры опорной поверхности	B2 B3 L2	125 195 218
Расстояние между отверстиями под фундаментные болты	С1 С2	152 165
Диаметр отвертий под фундаментные болты	d0	13

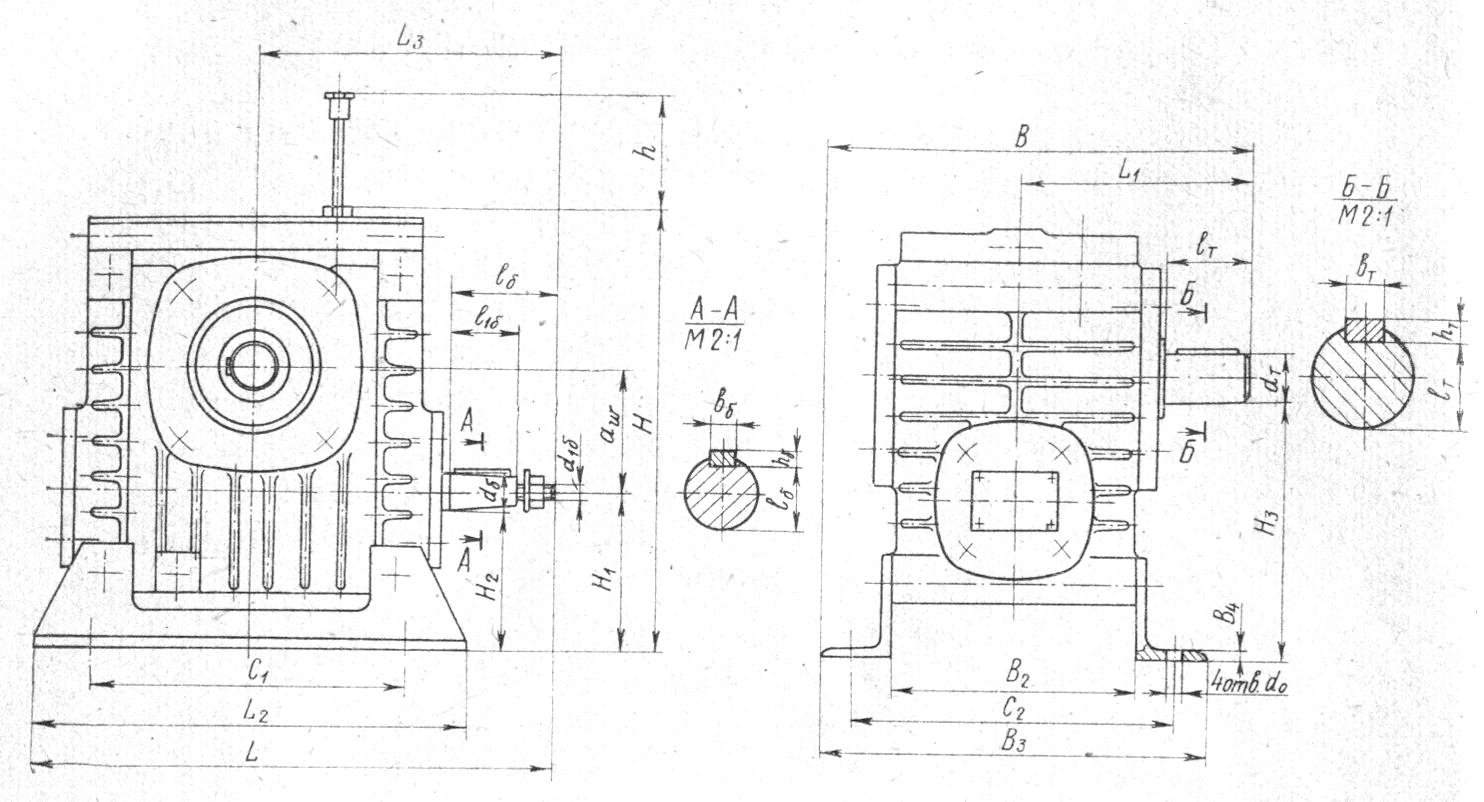

Схема измерения габаритных и присоединительных размеров редуктора

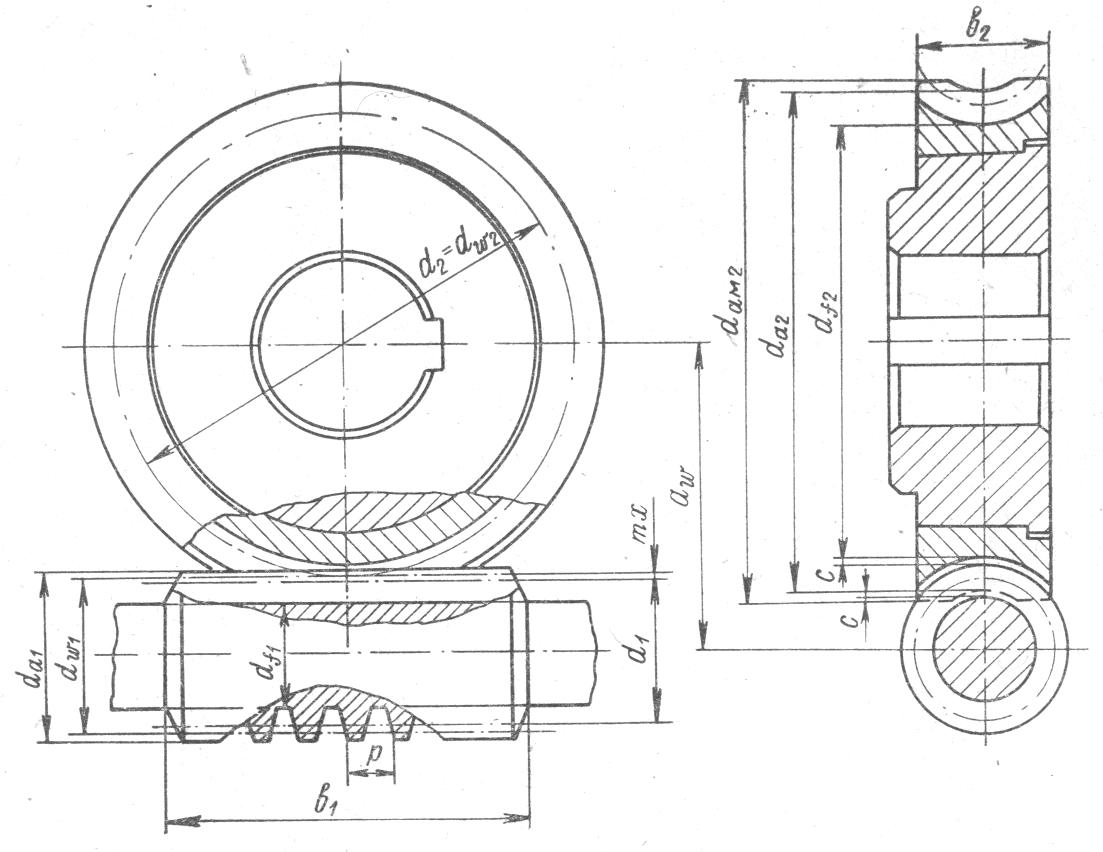

Основные размеры червяка и колеса

Т а б л и ц а 2

Измеряемые размеры червяка и червячного колеса

Параметры	Обозначения	Численные значения
Число заходов червяка	z1	2
Шаг осевой, мм	р	8
Длина нарезанной части червяка, мм	b1	46
Диаметр вершин червяка, мм	da1	36
Число зубьев червячного колеса	z2	39
Средний диаметр вершин колеса, мм	da2	100
Наибольший диаметр колеса, мм	daМ2	103
Ширина червячного колеса, мм	b2	25
