2.2. Порядок проведения экспериментальных исследований
Разобрать дизельные форсунки КамАЗ–740 (3–и тестовых), изучить принцип действия.
Установить форсунку на стенд, провести испытания герметичности.
Провести регулировку начала впрыска, факела распыла.
2.3. Содержание отчета о выполнении лабораторной работы
Основные теоретические положения.
По результатам испытаний заполнить таблицу 2.1.
Построить график зависимости падения давления в зависимости от времени.
Выводы.
Технологическая карта регулировки форсунки
Таблица 2.1 – Результаты испытаний
№ образца |
Герметичность, с |
Р впрыска, МПа |
Распыл, град |
Заключение |
1. |
|
|
|
|
2. |
|
|
|
|
3. |
|
|
|
|
Контрольные вопросы
Объясните устройство и принцип действия форсунок дизельных двигателей.
Назовите основные неисправности форсунок дизельных двигателей.
Назовите способы устранения неисправностей форсунок.
Назовите основные способы регулировки форсунок.
Расшифруйте маркировку форсунок.
3. Лабораторная работа № 12. Регулирование токсичности выхлопных газов карбюраторного двигателя
Цель работы: исследовать влияние регулировок карбюратора на состав выхлопных газов, изучить возможность использования состава выхлопных газов для диагностирования состояния системы питания.
3.1. Теоретический раздел
3.1.1. Общие сведения
В карбюраторном двигателе карбюратор играет основную роль в образовании топливной смеси. Состав выхлопных газов может свидетельствовать о пропорциях воздуха и бензина в смеси, которая сгорала в цилиндре. Обычно в выхлопных газах контролируются токсические составляющие СО, СnНm, NOx , хотя другие составляющие (Н2О и др.) также могут свидетельствовать о состоянии двигателя [3,5,7]. При исправных элементах газораспределения и зажигания прослеживаются следующие зависимости:

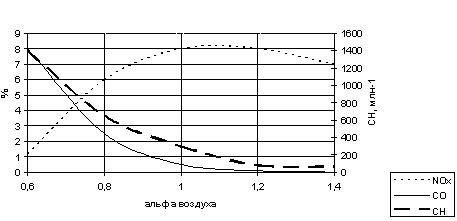

Рисунок 3.1 – Зависимость состава выхлопных газов от коэффициента избытка воздуха
3.1.2. Порядок регулировки состава выхлопных газов на холостом ходу (х.х.) двигателя
Установить винтом количества 700 об/мин.
Заглушить двигатель и закрутить до упора винт качества.
Открутить винт качества на 2,5 оборота.
Включить двигатель и винтом количества довести частоту вращения до 700 об/мин.
Установить газоанализатор и винтом качества довести уровень СО до нормы.
3.1.3. Осуществление проверки работы основной топливодозирующей системы
проверить состав выхлопных газов, доведя обороты двигателя до 2000 об/мин поворотом дроссельной заслонки. Состав смеси должен снизиться или остаться в допустимых пределах.
Повторить шаг 1 при частоте 4000 – 5000 об/мин.
При правильной регулировке смесь является самой обогащенной на х.х. и на мощностных режимах близких к полному открытию дроссельной заслонки за счет включения в работу экономайзеров и второй камеры.
На состав выхлопных газов также значительно влияет правильное зажигание и газораспределение и состояние КШМ. Поэтому выхлопные газы могут указывать на возможные неисправности, но не могут являться единственным диагностическим параметром.
