6. Порядок неповного розбирання снайперської гвинтівки.

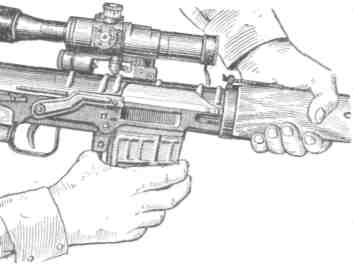

1) Відокремити магазин. Узяти магазин правою рукою, натискаючи великим пальцем на клямку (мал. 3), подати нижню частину магазина

Мал. 3. Відокремленяідокремлення | магазина

вперед і відокремити його. Після цього перевірити, чи немає патрона в патроннику, для. чого опустити запобіжник вниз, отвести рукоятку перезарядження назад, оглянути патронник і відпустити рукоятку.

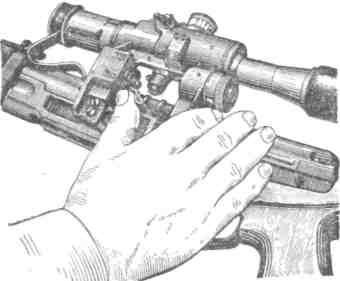

2) Відокремити оптичний приціл. Підвести ручку затискного гвинта і повернути її у бік наочника повністю (мал. 4);

Мал. 4. Відокремленя докремлення оптичного прицілу

зрушити приціл назад і відокремити| його від ствольної коробки.

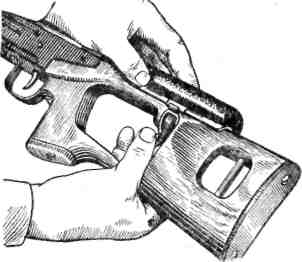

3. Відокремити щоку прикладу. Повернути застібку замку щоки вниз (мал. 5); зняти петлю із зацепа обойми і відокремити щоку.

Мал. 5. Відокремленяокремлення щоки прикладу.

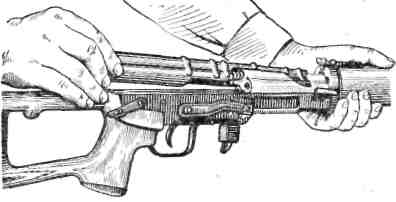

3. Відокремити кришку ствольної коробки з повертальним механізмом. Повернути замикач кришки ствольної коробки назад до постановки його на фіксатор; підняти вгору задню частину кришки ствольної коробки (мал. 6) і відокремити кришку з повертальним механізмом.

Мал. 6. Відокремленяокремлення кришки ствольної коробки з повертальним механізмом

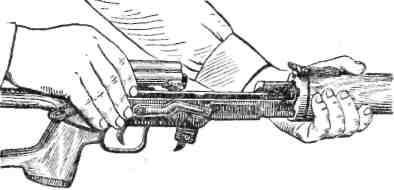

3. Відокремити затворну раму з затвором. Відвести затворну раму назад до упору, припідняти її (мал. 7) та відокремити від ствольної коробки.

.

Мал. 7. Відокремленяокремлення| затворної рами з затвором

6) Відокремити затвор від затворної рами. Відвести затвор назад; повернути його так, щоб провідний виступ затвора вийшов з фігурного вирізу рами затвора, і вивести затвор вперед (мал. 8).

Мал. 8. Відокремленяокремлення затвора від затворної рами.

7) Відокремити ударно-спусковой механізм.

Повернути запобіжник вгору до вертикального положення (мал. 9, а),

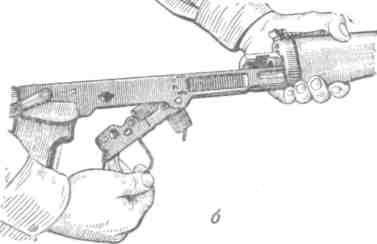

Мал. 9. Відокремленя ударно-спускового| ме­ханизма|:

а — відділення запобіжника; 6 — відділення ударно-спускового механізму

зрушити його управо і відокремити від ствольної коробки; узявшись за спускову скобу (мал. 9,б), рухом вниз відокремити ударно-спусковой механізм від ствольної коробки.

8) Відокремити ствольні накладки. Притиснути замикач верхнього упорного кільця до газової| трубк|люльки|и до виходу відгину замикача |із|з вирізу кільця і повернут|обернути|и замикач прав|вправо|оруч повністю (мал. 10,а|); зрушити | част|частку|ину, що переміщується верхнього упрного кільця вперед; натискаючи|натискувати| ствольну накладку вниз і відводячи|відводити| убік, відокремити|відділити| її від ствола|ствола|.

Мал. 10. Відокремленя|відокремлення| ствольних накладок:

а — поворот замикача; б — відділення ствольної накладки

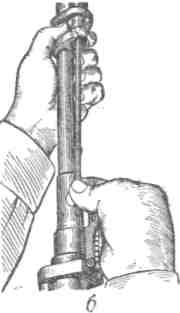

У випадку скрутного відділення|відокремлення| стволь­ных| накладок вставити виріз ключ|джерела|а пеналу у вікно накладки (мал. 10,6) і рухом вниз і убік відокремит|відділити|и ствольну на­кладку|.

9) Відокремити газовий поршень і штовхач з пружиною. Відвести штовхач назад, вивести його передній кінець з гнізда поршня і відокремити від газової трубки поршень (мал. 11,а); ввести передній кінець штовхача в газову трубку; підібгати пружину штовхача до виходу її з каналу прицільної колодки (мал. 11,6) і відокремити штовхач з пружиною, а потім відокремити пружину від штовхача.

Мал. 11. Відокремленя газового поршня і штовхача з пружиною:

а — відділення газового поршня; б — відділення штовхача
